Методика поверки «ГСИ. Тестеры измерительные электронные Testo 750» (РТ-МП-3258-551-2016)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ
• ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»
(ФБУ .РОСТЕСТ-МОСКВА.)
УТВЕРЖДАЮ
Морин
директора
Государственная система обеспечения единства измерений
Тестеры измерительные электронные Testo 750
Методика поверки
РТ-МП-3258-551-2016
Л.
г. Москва 2016
Настоящая методика поверки распространяется на тестеры измерительные электронные Testo 750-1, Testo 750-2. Testo 750-3 (далее по тексту - тестеры), изготовленные «Testo AG». Германия, и «Testo Instruments (Shenzhen) Со. Ltd», Китай, и устанавливает методы и средства их первичной и периодической поверок.
Интервал между поверками - 1 год.
Тестеры предназначены для измерений напряжения постоянного и переменного тока.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки проводят операции, указанные в таблице 1.
Таблица 1 - Операции поверки
Операции поверки |
Номер пункта методики поверки |
Обязательность проведения при поверке | |
первичной |
периодической | ||
1 Внешний осмотр |
7.1 |
Да |
Да |
2 Опробование |
7.2 |
Да |
Да |
3 Определение абсолютной погрешности измерений напряжения постоянного тока |
7.3 |
Да |
Да |
4 Определение абсолютной погрешности измерений напряжения переменного тока |
7.4 |
Да |
Да |
-
1.2 При несоответствии характеристик поверяемых тестеров установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.
-
1.3 Допускается при периодической поверке на основании письменного заявления владельца поверяемого СИ производить поверку меньшего числа измеряемых величин и в неполном диапазоне измерений измеряемых величин. Соответствующие записи должны быть сделаны в свидетельстве о поверке.
-
2.1 При проведении поверки применяются средства поверки (основные и вспомогательные), перечисленные в таблицах 2 и 3.
Таблица 2 - Основные средства поверки
Номер пункта методики поверки |
Наименование и тип основного средства поверки |
1 |
2 |
7.3 |
Калибратор многофункциональный FLUKE 5520А (Госреестр № 51160-12) Диапазон воспроизведения напряжения постоянного тока: от 0 до 1020 В, ДУакс = ± (U-18х lO^+l500 мкВ); где U - значение воспроизводимого напряжения |
7.4 |
Калибратор многофункциональный FLUKE 5520А (Госреестр № 51160-12) Диапазон воспроизведения напряжения переменного тока: от 0 до 1020 В. (45 Гц - 500 кГц). Амакс = ± (U- 18x10^+1500 мкВ); где U - значение воспроизводимого напряжения |
Таблица 3 - Вспомогательные средства поверки
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства измерений |
1 |
2 |
3 |
4 |
Температура |
от 0 до плюс 60 °C |
± 0,3 °C |
Термогигрометр ИВА-6 |
Давление |
от 700 до 1100 гПа |
± 2,5 гПа | |
Влажность |
от 0 до 90 % |
±2% |
-
2.2 Допускается применение других основных и вспомогательных средств при проведении поверки, метрологические и технические характеристики которых не хуже указанных в таблицах 2 и 3.
-
2.3 Все основные и вспомогательные средства, применяемые при поверке, должны быть поверены и иметь свидетельства с действующими сроками поверки.
К поверке тестеров допускаются лица, аттестованные в качестве поверителей, прошедшие инструктаж по технике безопасности, изучившие техническую документацию на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80. ГОСТ 12.27.7-75. требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
-
4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
-
5.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха. °C.....................................................23 ± 5
-относительная влажность воздуха, %............................................... от 30 до 80
-
- атмосферное давление, кПа...............................................................от 84 до 106
-
6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
- проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;
-
— проверить наличие действующих свидетельств о поверке на основные и вспомогательные средства поверки.
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.
-
6.3 Контроль условий проведения поверки по пункту 5.1 должен быть проведен перед началом поверки.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
При проведении внешнего осмотра должно быть установлено соответствие поверяемого тестера требованиям:
-
- отсутствие механических повреждений корпуса, соединительных элементов, нарушающих работ)' или затрудняющих поверку;
-
- все надписи на панелях должны быть четкими и ясными;
-
- разъемы не должны иметь повреждений и должны быть чистыми;
-
- комплектность поверяемого тестера должна соответствовать комплектации, указанной в его эксплуатационной документации.
Тестеры, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

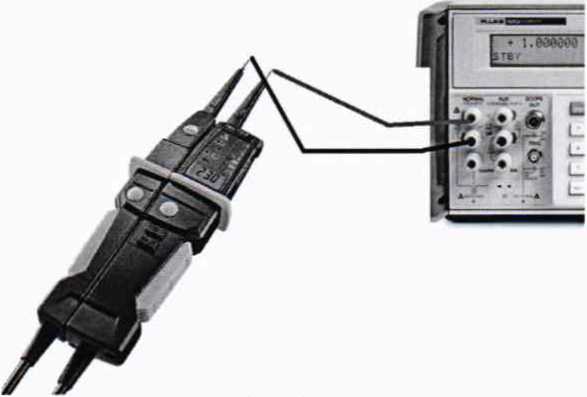

7.2 ОпробованиеВходные разъемы тестера, предназначенные для измерений напряжения постоянного тока «Ы -» и «L2 +», соединить с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунка 1. Задать на калибраторе FLUKE 5520А значения напряжения постоянного тока плюс 24 В. Если на тестере загорается индикатор плюс 24 В операция опробования считается пройденной.
Рис. 1
7.3 Определение абсолютной погрешности измерений напряжения постоянного токаОпределение абсолютной погрешности измерений напряжения постоянного тока проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:
-входные разъемы поверяемого тестера, предназначенные для измерений напряжения постоянного тока «Ы -» и «L2 +», соединить с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунка 1;
-последовательно задавать на калибраторе FLUKE 5520А значения напряжения постоянного тока, соответствующие таблице 4;
-с помощью тестера произвести измерения в точках, указанных в таблице 4;
-зафиксировать значения напряжения, измеренные тестером;
-абсолютную погрешность измерений определить по формуле:
Д = Х-Х,
(1)
где X - значение по показаниям поверяемого тестера;
X, - значение задаваемое образцовым калибратором многофункциональным FLUKE 5520А.
Таблица 4 - Задаваемые значения напряжений постоянного тока
Задаваемые значения напряжения |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (для модификации Teslo 750-3) |
1 |
2 |
12В |
± 5.36 В |
24 В |
± 5,72 В |
50 В |
±6.5 В |
120 В |
±8.6 В |
230 В |
± 11,9 В |
400 В |
± 17,0 В |
690 В |
± 25,7 В |
Для модификации Testo 750-1, Testo 750-2 проводится проверка функционирования светодиодной индикации.
Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении напряжения постоянного тока не превышает пределов допускаемой погрешности, указанных в таблице 1 описания типа.
7.4 Определение абсолютной погрешности измерений напряжении переменного токаОпределение абсолютной погрешности измерений напряжения переменного тока проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:
-входные разъемы поверяемого тестера, предназначенные для измерений напряжения постоянного тока «L1 -» и «L2 +», соединить с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунка 1;
-последовательно задавать на калибраторе FLUKE 5520А значения напряжения переменного тока, соответствующие таблице 5;
-с помощью тестера произвести измерения в точках, указанных в таблице 5;
- зафиксировать значения напряжения, измеренные тестером;
-абсолютную погрешность измерений определить по формуле (1).
Таблица 5- Задаваемые значения напряжений переменного тока
Задаваемые значения напряжения |
Частота |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока (для модификации Testo 750-3) |
1 |
2 |
3 |
12В |
50 Гц |
± 5,36 В |
24 В |
± 5,72 В | |
50 В |
±6,5 В | |
120 В |
±8,6 В | |
230 В |
± 11,9 В | |
400 В |
± 17В | |
690 В |
±25,7 В |
Продолжение таблицы 5
1 |
2 |
3 |
12В |
400 Гц |
± 5,36 В |
24 В |
± 5,72 В | |
50 В |
±6,5 В | |
120 В |
±8.6 В | |
230 В |
± 11,9В | |
400 В |
± 17В | |
690 В |
± 25.7 В |
Для модификаций Testo 750-1, Testo 750-2 проводится проверка функционирования светодиодной индикации.
Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении напряжения переменного тока не превышает пределов допускаемой погрешности, указанных в таблице 2 описания типа.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1 При положительных результатах поверки тестеров оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 Знак поверки наносится в месте, установленном в описании типа средства измерений.
-
8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики тестеры к дальнейшей эксплуатации не допускаются, свидетельство о поверке аннулируется и выписывается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
Начальник лаборатории № 551
Ю.Н. Ткаченко
ФБУ «Ростест-Москва»
