Устройства контроля сопротивления изоляции A-ISOMETER IRDH375B-435

Методика поверки

,v

Москва 2015 г.

Настоящая методика поверки распространяется на единичные экземпляры устройств контроля сопротивления изоляции A-ISOMETER IRDH375B-435 (далее - приборы) и устанавливает методы и средства первичной и периодической поверок.

На испытания представляют один прибор, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации РЭ;

  • - методика поверки;

Межповерочный интервал - 2 года.

1 Операции поверки
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1.

    Таблица 1- Операции поверки

    Операции поверки

    Номер пункта методики поверки

    Проведение операций при поверке

    первичной

    периодической

    Внешний осмотр

    7.1

    +

    +

    Проверка электрического сопротивления изоляции

    7.2

    +

    +

    Проверка электрической прочности изоляции

    7.3

    +

    +

    Подтверждение соответствия программного обеспечения

    7.4

    +

    +

    Опробование

    7.5

    +

    +

    Проверка метрологических характеристик

    7.6

    +

    +

    1.2 Последовательность проведения операций поверки обязательна.

    • 1.3 При получении отрицательного результата в процессе выполнения любой из операций поверки прибор бракуют и его поверку прекращают.

    • 1.4 Периодическую поверку приборов допускается проводить для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

Наименование и тип средства поверки

Метрологические характеристики

Калибратор универсальный

Fluke 9100

г.р. №25985-09

Магазин сопротивлений высокоомный RCB-3

г.р. №24500-03

Магазин сопротивления Р4830/2

г.р. №4614-74, диапазон измерений электрического сопротивления (0,1-122222) Ом, к.т.

0,05/2,5 10'6

Магазин сопротивления измерительный Р4001

диапазон измерений электрического сопротивления от 10 кОм до 10 МОм, к.т. 0,1.

Наименование и тип средства поверки

Метрологические характеристики

Магазин сопротивления Р403

г.р. № 1347-70, диапазон измерения электрического сопротивления от 0,1 до 1 МОм, кл.т. 0,02

Установка для проверки электрической безопасности GPI-745A,

г.р. № 27825-04, испытательное напряжение постоянного тока до 6000 В; диапазон измеряемых сопротивлений от 1 до 9999 МОм; пределы допускаемой погрешности измерений сопротивления ± 0,05 R

Термометр ртутный стеклянный лабораторный ТЛ-4

Диапазон измерения температуры (0 -50) °С,ПГ ±0,1 °C

Барометр-анероид метеорологический БАММ-1

Диапазон измерения атмосферного давления (80 -106) кПа, ПГ ± 0,2 кПа

Психрометр М-34М

Диапазон измерения относительной влажности воздуха (10 - 100) %, ПГ ±6 %

  • 2.2 Допускается применение других средств поверки, обеспечивающих определение характеристик прибора с требуемой точностью.

  • 2.3 Применяемые средства поверки должны быть исправны.

  • 2.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

  • 2.5 Периодическую поверку приборов допускается проводить для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

3 Требования к квалификации поверителей

К проведению поверки допускают лиц, аттестованных в соответствии с ПР 50.2.012-94 качестве поверителей средств измерений электрических величин, имеющих удостоверение, подтверждающее право работы на установках с напряжением до 1000 В, с группой по электробезопасности не ниже III и изучивших настоящую методику поверки.

4 Требования безопасности
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на прибор и применяемые средства поверки.

  • 4.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

5 Условия поверки

При проведении поверки прибора должны соблюдаться следующие условия:

  • - температура окружающего воздуха от минус 30 до плюс 40 °C;

  • - относительная влажность воздуха нем более 90 % при температуре 30 °C;

  • - атмосферное давление от 84 до 106,7 кПа;

  • - значение частоты питающей сети 50 Гц, допустимые отклонения от нормального значения ± 0,5 Гц;

  • - напряжения питающей сети переменного тока 220 В, допустимые отклонения от нормального значения ± 4,4 В;

  • - коэффициент искажения синусоидальности напряжения питающей сети не более 5 %.

6 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

  • - выдерживают прибор в условиях окружающей среды, указанных в разделе 5 настоящей методики поверки, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в разделе 5;

  • - соединяют зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории;

  • - подготавливают к работе средства измерения используемые при поверке прибора в соответствии с эксплуатационной документацией на средства поверки;

  • - измеряют и заносят в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления, а также частоты питающей сети, напряжения питающей сети и коэффициента искажения синусоидальности напряжения питающей сети.

7 Проведение поверки
  • 7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемых приборов следующим требованиям:

  • - комплектность должна соответствовать руководству по эксплуатации;

  • - не должно быть механических повреждений корпуса, органов управления, измерительных проводов;

  • - надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений.

  • - соответствие комплектности прибора перечню, указанному в паспорте;

  • - соответствие номера, указанного на маркировочной планке прибора, номеру, указанному в его паспорте.

При несоответствии по вышеперечисленным позициям поверку прекращают и приборы бракуют.

  • 7.2 Проверку электрического сопротивления изоляции проводят с помощью установки для проверки электрической безопасности GPI 745 А по ГОСТ 22261-94 в соответствии с пунктом 5.14.

Результаты проверки считают удовлетворительными, если измеренное значение сопротивления изоляции не менее 20 МОм.

  • 7.3 Проверку электрической прочности изоляции проводят с помощью установки для проверки электрической безопасности GPI 745 А по ГОСТ 22261-94 в соответствии с пунктом 5.14.

Результаты проверки считают удовлетворительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

  • 7.4 Подтверждение соответствия программного обеспечения (ПО)

Подтверждение соответствия программного обеспечения производится следующим образом:

  • - включить прибор;

- номер версии встроенного ПО проверить, нажав клавишу INFO, расположенную на лицевой панели прибора.

Результаты поверки считаются положительными, если версия встроенного ПО не ниже 1.8.

При невыполнении этих требований поверка прекращается и прибор бракуется.

  • 7.5 Опробование

Опробование производить согласно разделу «Автотестирование (самодиагностика)» РЭ в следующей последовательности:

Запустить вручную самотестирование прибора путем нажатия тест-клавиши или автоматически, через соответствующую установку в меню «ISO ADVANCED: Autotest. При этом сигнальные реле Alarm 1/2 включаются только после старта автотестирования посредством нажатия клавиши «TEST», т.е.при автоматическом самотестировании сигнальные реле не включаются.

Процесс автотестирования завершается через 15...20 с и на ЖК-дисплее примерно на 2 с появляется уведомление «Тест ок!».

Результаты опробования считают удовлетворительными, если самодиагностика прибора закончилась индикацией «Test ok!», сигнальные реле работают в соответствии с требованиями РЭ.

  • 7.6 Проверка метрологических характеристик

    • 7.6.1 Проверку относительной погрешности измерений электрического сопротивления изоляции в рабочем диапазоне напряжений переменного тока от 10 В до 793 В в диапазоне частот от 50 Гц до 400 Гц проводить в следующей последовательности:

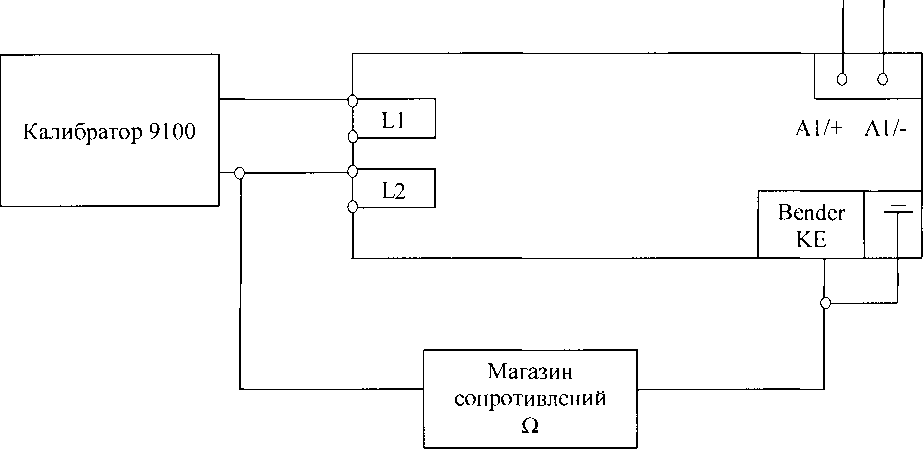

  • 1) собрать схему, приведенную на рисунке 1.

-220 В

Рисунок 1.

  • 2) подать питание на прибор;

  • 3) установить на магазине сопротивлений* значение 1 кОм;

  • 4) подать на прибор с калибратора 9100 напряжение переменного тока номинальной частотой 50 Гц, значение которого следует выбрать из рабочего диапазона (от 10 В до 793 В), учитывая технические характеристики применяемого магазина сопротивления и эталонного калибратора;

  • 5) фиксировать установившееся показание прибора;

  • 6) повторить измерения, устанавливая поочередно на магазине сопротивлений* следующие значения: 10 кОм, 100 кОм, 1 МОм, 10 МОм

  • 7) рассчитать относительную погрешность измерений электрического сопротивления по формуле (1):

<5= ^'<^-100%              (П

где Rym - значение электрического сопротивления, установленное на магазине сопротивлений,

Rui„ - показания прибора

Rym , д RU3M должны иметь одинаковую размерность.

Примечание:* магазин сопротивлений выбирать в соответствии с устанавливаемым значением электрического сопротивления.

Результаты поверки считают удовлетворительными, если относительная погрешность измерений электрического сопротивления изоляции в рабочем диапазоне напряжений переменного тока от 10 В до 793 В в каждой поверяемой точке не превышает ±10 %.

  • 7.6.2 Проверку относительной погрешности измерений электрического сопротивления изоляции в рабочем диапазоне напряжений постоянного тока от 10 В до 650 В проводить в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 1.

  • 2) подать питание на прибор;

  • 3) установить на магазине сопротивлений* значение 1 кОм;

  • 4) на прибор с калибратора 9100 напряжение постоянного тока, значение которого следует выбрать из рабочего диапазона (от 10 В до 650 В), учитывая технические характеристики применяемого магазина сопротивления и эталонного калибратора;

  • 5) фиксировать установившееся показание прибора;

  • 5) повторить измерения, устанавливая поочередно на магазине сопротивлений* следующие значения: 10 кОм, 100 кОм, 1 МОм, 10 МОм;

  • 6) рассчитать относительную погрешность измерений электрического сопротивления по формуле (1).

Примечание:* магазин сопротивлений выбирать в соответствии с устанавливаемым значением электрического сопротивления.

Результаты поверки считают удовлетворительными, если относительная погрешность измерений электрического сопротивления изоляции в рабочем диапазоне напряжений постоянного тока от 10 В до 650 В в каждой поверяемой точке не превышает ± 10 %.

8 Оформление результатов поверки
  • 8.1 Положительные результаты поверки удостоверяются знаком поверки (знак поверки наносится на лицевую панель устройства) и свидетельством о поверке согласно Приказу Минпромторга России №1815 от 2 июля 2015 г. "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению.

Инженер 1 к. отдела 206.1 ФГУП «ВНИИМС»

Начальник отдела 206.1 ФГУП «ВНИИМС»

Е.С. Устинова

В.В. Киселев
