УТВЕРЖДАЮ

УТВЕРЖДАЮ

Г енеральный директор ООО «НТЦ Амплитуда»

ФГУП «ВНИИМ

Менделеева»

ггч 2016 г.

М.П.

К.В. Гоголинский

АЛЬФА-БЕТА-РАДИОМЕТРЫ РКС-01А «АБЕЛИЯ»

МЕТОДИКА ПОВЕРКИ

АЖНС. 412121.004 МП

водит

ь отдела ФГУП

' Д.И. Менделеева»

Л

__С.Г. Трофимчук

2016 г.

2016

Настоящая методика поверки распространяется на альфа-бета-радиометры РКС-01А «Абелия» (далее - радиометры) и устанавливает методику их первичной и периодической поверок.

Альфа-бета-радиометры РКС-01А «Абелия предназначены для измерения:

  • - активности альфа- и бета- излучающих радионуклидов в плоских источниках;

  • - активности альфа- и бета- излучающих радионуклидов на фильтрах типа АФА с площадью рабочей поверхности до 20 см2;

  • - объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА с учетом объема прокачанного через него воздуха

Первичная поверка альфа-бета-радиометров РКС-01А «Абелия» проводится до ввода в эксплуатацию и после ремонта, периодическая - в процессе эксплуатации.

Интервал между поверками - 2 года.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки радиометра должны быть выполнены операции, указанные в таблице 1.

Таблица 1- Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование:

Проверка работоспособности

Проверка соответствия ПО

7.2

  • 7.2.1

  • 7.2.2

Да

Да

Определение метрологических характеристик:

7.3

Определение уровня фона в каналах регистрации альфа-излучения и бета-излучения

7.3.1

Да

Да

Определение основной относительной погрешности измеряемой активности альфа-излучающих ра-

7.3.2

Да

Да

дионуклидов

Определение основной относи-

тельной погрешности измеряемой активности бета-излучающих радионуклидов

7.3.3

Да

Да

Оформление результатов поверки

8

Да

Да

По требованию заказчика допускается проведение поверки по отдельным видам излучений и в ограниченном диапазоне измерений. При этом в свидетельстве о поверке должны быть перечислены измеряемые виды излучения и диапазоны измерений, для которых проведена поверка.

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование средств поверки и вспомогательного оборудования

Технические характеристики

7.3.2

Рабочие эталоны не ниже 2-го разряда по ГОСТ 8.033-96 - источники альфа-излучения закрытые с радионуклидом плутоний-239 типов 1П9-ЗП9

Активность от 1-101 до 1-101 Бк, погрешность не более ± 6 %.

7.3.3

Рабочие эталоны не ниже 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения закрытые с радионуклидами стронций-90+иттрий-90 типов 1СО-ЗСО

Активность от 1-101 до 1-101 Бк, погрешность не более ± 6 %.

5

Термометр

Диапазон - (0 - +40) °C,

Цена деления 1°С

5

Барометр-анероид

Диапазон - (80 - 106) кПа,

Погрешность измерения 3%

5

Психрометр аспирационный

Диапазон измерения относительной влажности воздуха (10 - 100) %, Погрешность измерения 5%

  • 2.2. Все средства измерений должны иметь действующие свидетельства о поверке или сертификат калибровки.

  • 2.3. Допускается применение других средств поверки и вспомогательного оборудования, аналогичных по параметрам и точности, указанным в таблице 2.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений и обработке результатов измерений допускаются лица, имеющие профессиональные знания в области радиометрии и изучившие документ АЖНС.412124.002РЭ «Альфа-бета-радиометры РКС-01А «Абелия». Руководство по эксплуатации.»

5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • •  температура окружающего воздуха                  (20 ± 5) °C;

  • •  относительная влажность окружающего воздуха       (60 ± 15) %;

  • •  атмосферное давление                               (101,3 ± 4) кПа.

6. ПОДГОТОВКА К ПОВЕРКЕ

При проведении поверки должны быть выполнены следующие подготовительные работы:

  • •  проверка комплектности устройства, документации на него, на блоки и устройства, входящие в его состав;

  • •  проверка комплектности средств поверки

При проведении периодической поверки - проверка наличия свидетельства о первичной поверке устройства.

7. ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции:

внешний осмотр согласно п. 7.1;

опробование согласно п. 7.2;

определение метрологических характеристик согласно п. 7.3

  • 7.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено:

  • - наличие маркировок и исправных пломб на корпусе радиометра;

  • - отсутствие механических повреждений и дефектов корпуса поверяемого радиометра, которые могут повлиять на его работоспособность.

  • 7.2 Опробование

    • 7.2.1  Выполнить в соответствии с пунктом 2.2 руководства по эксплуатации проверку работоспособности радиометра.

    • 7.2.2  Подтверждение соответствия ПО.

Комплектность и идентификационные данные программного обеспечения должны соответствовать приведенным в таблице 3

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РКС-01А «Абелия»

Номер версии (идентификационный номер) ПО

01.XXX, где XXX - метрологически незначимая часть

Соответствие идентификационных данных встроенного ПО альфа-бета-радиометра РКС-01А «Абелия проверяется по экрану «Настройки», на котором отображается наименование и номер версии встроенного ПО. В меню «Настройки» входят из «Главного меню», которое открывается после включения прибора.

Определенный при первичной поверке номер версии заносят в свидетельство о первичной поверке. Соответствие при периодической поверке подтверждается сравнением номера версии с указанным значением в «Свидетельстве о первичной поверке».

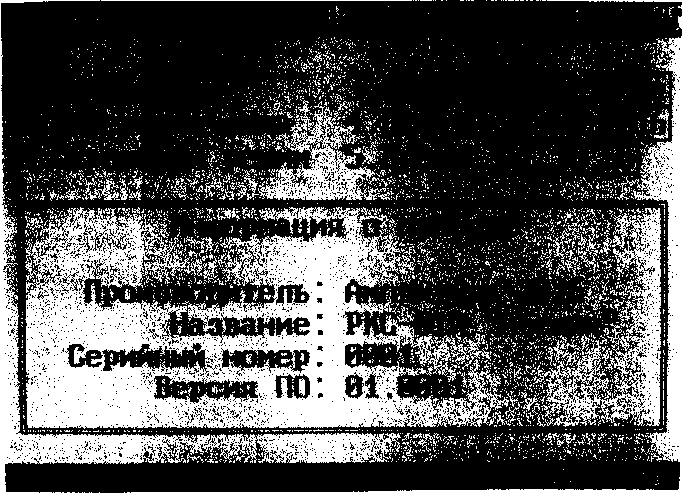

Рис. 1 Отображение идентификационного наименования ПО и номера версии

7.3 Определение метрологических характеристик

  • 7.3.1 Определение уровня фона в каналах регистрации альфа-излучения и бета-излучения

  • 7.3.1.1 Провести измерения фона в соответствии с п. 2.2 Руководства по эксплуатации АЖНС.412124.002 РЭ, задав время измерений 3600 с (1 час).

  • 7.3.1.2 Результаты поверки считают удовлетворительными, если:

  • - уровень собственного фона в канале регистрации альфа- излучения, не более

0,001 имп/с;

  • - уровень собственного фона в канале регистрации бета- излучения, имп/с, не более:

  • •  радиометр без свинцовой защиты

  • - 0,07 (при площади детектора 450 мм2);

  • - 0,14 (при площади детектора 1000 мм2);

  • - 0,42 (при площади детектора 3000 мм2);

  • •  радиометр со свинцовой защитой

  • - 0,03 (при площади детектора 450 мм2);

  • - 0,07 (при площади детектора 1000 мм2);

  • - 0,21 (при площади детектора 3000 мм2).

Примечание - Площадь детектора приведена в паспорте на радиометр.

  • 7.3.2 Определение основной относительной погрешности измеряемой активности альфа-излучающих радионуклидов.

  • 7.3.2.1 Выбирают тип измерения: плоский источник; тип объекта: для 1П9 - «а S=1 см2», для 2П9 - «а S=4 см2», для ЗП9 - «а S=10 см2».

  • 7.3.2.2 Проводят не менее 5 измерений активности каждого источника при заданном значении случайной погрешности 1 %, записывая результаты в протокол (Приложение 1);

Примечание - Допускается проводить повторные измерения в режиме циклических измерений (пункт

2.3.1 «Ввод количества циклов» РЭ).

  • 7.3.2.3 Для каждого измеренного источника вычисляют основную относительную погрешность измерений по формуле:

6 = Лер-Лэ 100

Аэ

где 8 - основная относительная погрешность измерений активности радионуклида 239Ри в источнике, %;

Лэ - активность радионуклида 239Ри в источнике (из свидетельства на источник), Бк;

Лср вычисляют по формуле:

Лср=                            (2)

где Аср - среднее арифметическое значение измеренной активности радионуклида 239Ри в источнике, Бк;

А{ - измеренная активность радионуклида 239Ри при i-м измерении, Бк.

  • 7.3.2.4 Результаты поверки по п.7.3.2 считаются удовлетворительными, если для всех источников основная относительная погрешность измерения активности радионуклида 239Ри не превышает ±15 %.

7.3.3 Определение основной относительной погрешности измеряемой активности бета-излучающих радионуклидов.

  • 7.3.3.1 Выбрать тип измерения: плоский источник; тип объекта: для ICO - «В от 400 кэВ S=1 см2», для 2СО - «В от 400 кэВ S=4 см2», для ЗСО - «В от 400 кэВ S=10 см2».

Провести не менее 5 измерений активности каждого источника при заданном значении случайной погрешности 1 %, записывая результаты в протокол (Приложение 1);

Примечание - Допускается проводить повторные измерения в режиме циклических измерений (пункт 2.3.1 «Ввод количества циклов» РЭ).

  • 7.3.3.2 Вычисляют среднее арифметическое значение измеренной суммарной активности радионуклидов 90Sr и 90Y и основную относительную погрешность измерений по формулам (2) и (1).

  • 7.3.3.3 Результаты поверки считаются удовлетворительными, если для всех источников основная относительная погрешность измерения активности радионуклида находится в пределах ±15 %.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. Все результаты заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

  • 8.2. На счетчики, признанные годными по результатам поверки, выдают свидетельство о поверке по установленной форме согласно Приложению 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 года № 1815.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

В свидетельстве указывается (на оборотной стороне):

  • - уровень фона;

  • - основная относительная погрешность измеряемой активности альфа-излучающих радионуклидов;

  • - основная относительная погрешность измеряемой активности бета-излучающих радионуклидов

номер версии ПО (только в св-ве о первичной поверке).

  • 8.3. При отрицательных результатах поверки счетчик к применению не допускается и на него выдают извещение о непригодности установленной формы с указанием причин непригодности

ПРИЛОЖЕНИЕ А

ФОРМА ПРОТОКОЛА ПОВЕРКИ

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №_______

Поверяемый прибор: альфа-бета-радиометр РКС-01А «Абелия»

№ _______________, (заводской номер)

выпущенный (отремонтированный)______________________(дата выпуска или ремонта)

_______________________________________, (предприятие-изготовитель или ремонтное предприятие) принадлежащий__________________________________________(наименование организации)

2 Условия поверки:

Температура окружающего воздуха_______________°C;

Атмосферное давление______________кПа;

Относительная влажность_______________%;

Внешний фон гамма-излучения__________________мкЗв/ч.

Использовались эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники альфа-, бета излучения:

№ источника

Активность, кБк

Погрешность, %

Дата поверки

Вспомогательные СИ

Наименование

Тип

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

Дозиметр

1 .Внешний осмотр:_________________________________________________________

2.Опробование

Радиометр

Работоспособность

Соответствие ПО:

Идентификационное наименование программного модуля ПО:

Номер версии ПО:

3 Результаты измерений:

3.1 Определение уровня фона в каналах регистрации альфа-излучения и бета-излучения

Зав. №

Свинцовая защита (есть/нет)

Площадь детектора, мм2

Уровень фона в канале регистрации, имп/с

альфа- излучения

бета- излучения

измеренный

предельное значение

измеренный

предельное значение

3.2 Определение основной относительной погрешности измеряемой активности альфа-излучающих радионуклидов.

Результаты измерений с источником альфа-излучения на основе 239Ри типа П9

№ измерения

г

Тип источника

Номер источника

Др Бк

Аэ, Бк

1

2

3

4

5

8, %

8 (предельное значение), %

  • 3.3 Определение основной относительной погрешности измеряемой активности бета-излуча-ющих радионуклидов

Результаты измерений с источником бета-излучения на основе 90Sr+90Y типа СО

№ измерения

/

Тип источника

Номер источника

Др Бк

Аэ, Бк

1

2

3

4

5

8, %

8 (предельное значение), %

Выводы:

Поверку выполнил _________ ___________________ от "____'

9

1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности следующих документов:

  • •  СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

  • •  СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/20Ю)»;

  • •  Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001 (РД 153-34.0-03.150-00).

К работе должны привлекаться только сотрудники, имеющие допуск к работе с источниками ионизирующих излучений
