Методика поверки «РАСХОДОМЕРЫ METPAH-150RFA» (МИ СПГК.5290.000.00)
ГЦИСИ
ФГУ «Челябинский ЦСМ»
А.И. Михайлов
2009г
УТВЕРЖДАЮ
РЕКОМЕНДАЦИЯ
Государственная система обеспечения единства измерений
РАСХОДОМЕРЫ METPAH-150RFA
Методика поверки
СПГК.5290.000.00 МИ
Настоящая рекомендация распространяется на расходомеры Метран~15(ЖГА
ТУ 4213-055-51453097-2009 (далее - расходомеры), предназначенные для измерения объемного расхода жидкостей, пара и газов в условиях эксплуатации, выпускаемые из производства и ремонта, а также находящиеся в применении.
Рекомендация устанавливает методику их первичной (перед вводом в эксплуатацию и после ремонта) и периодической поверок.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки должны быть выполнены операции: внешний осмотр;
опробование;
определение основной относительной погрешности расходомера.
2 СРЕДСТВА ПОВЕРКИПри проведении поверки должны применяться средства измерений, перечисленные в таблице 1
Таблица 1
Наименование оборудования |
Измеряемые параметры и требования к оборудованию |
1 |
2 |
Микрометр МК ГОСТ 6507-90 |
Диапазон измерений 0. ..25 мм, цена деления 0,01 мм |
Микрометр МК ГОСТ 6507-90 |
Диапазон измерений 25.. .50 мм, цена деления 0,01 мм |
Штангенциркуль, ШЦ-Ш-500-0,1 ГОСТ166-89 |
От 10 до 260 мм, цена деления 0,1 мм |
Барометр М67 |
Пределы измерений (610...900) мм рт.ст.; погрешность измерений ± 0,8 мм рт.ст. |
Термометр ртутный стеклянный лабораторный ГОСТ 28498 |
Пределы измерений (0.. .55)°С. Цена деления шкалы 0,1 °C. Пределы допускаемой погрешности ±0,2 °C |
Примечание - Допускается использование других средств поверки, имеющих техниче
ские и метрологические характеристики, не уступающие указанным в таблице 1.
3 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ-
3.1 При проведении поверки должны соблюдаться следующие требования:
-
3.1.1 Электрические провода должны быть предохранены от возможности нарушения изоляции.
-
3.1.2 Заземление должно выполняться в соответствии с требованиями ГОСТ 12.2.007.0-75.
-
3.1.3 Помещения, в которых производятся работы с легковоспламеняющимися жидкостями, должны быть оборудованы средствами пожаротушения в соответствии
-
с ГОСТ 12.4.009-83.
-
3.1.4 Помещения должны быть оборудованы вытяжным шкафом, общеобменной, приточной и вытяжной вентиляцией.
-
3.1.5 К поверке допускаются лица, изучившие эксплуатационную документацию и прошедшие специальное обучение по технике безопасности и имеющие группу допуска по электрической безопасности не ниже II.
-
4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C...........................................23±2;
-
- относительная влажность, %.............................................................от 30 до 80;
-
- атмосферное давление, кПа...............................................................от 86 до 106,7;
-
- напряжение постоянного тока питания, В............................от 12±0,12 до 42+0,42;
-
- внешние магнитные поля и вибрации................................................в пределах норм,
установленных ТУ.
-
- Колебания давления окружающего воздуха, вибрации, тряска, удары, наклоны, магнитные поля (кроме земного) и другие возможные воздействия, влияющие на расходомер при его поверке не должны приводить к выходу за допускаемые значения метрологических характеристик.
-
4.2 Сопротивление нагрузки при поверке.................................. 500+50 Ом.
-
5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
- выдерживают расходомер не менее 3 ч при температуре, указанной в п.4.1, если иное в технической документации на расходомер;
-
- выдерживают расходомер не менее 5 мин при включенном питании;
-электронные приборы для измерений метрологических характеристик расходомера должны быть подготовлены в соответствии с их руководствами по эксплуатации;
-все средства измерений, участвующие в поверке (приборы давления, температуры, измерения электрических величин и т.д.), должны иметь действующие свидетельства о поверке (аттестации) или оттиски поверительных клейм.
-
6 ПРОВЕДЕНИЕ ПОВЕРКИ
-
6.1.1 При внешнем осмотре расходомера устанавливают:
-
- соответствие внешнего вида, комплектности и маркировки расходомера требованиям технической документации;
-
- отсутствие видимых механических повреждений и дефектов, препятствующих применению расходомера и проведению поверки;
-
- наличие на корпусе расходомера таблички с маркировкой, соответствующей паспорту или документу, его заменяющему;
-
- наличие пломбы госповерителя (для интегрального монтажа);
-
- наличие РЭ, если предусмотрено при поверке расходомера, паспорта или документа, его заменяющего.
-
6.2.1 При опробовании проверяют герметичность и работоспособность датчика расходомера при измерении перепада давления.
Проверка герметичности и работоспособности датчика при измерении перепада давления проводится по методике «Датчики давления Метран-150.Методика поверки. МИ4212-012-2006 ».
Результаты опробования считают положительными, если: 1) датчик расходомера герметичен; 2) при возрастании (убывании) измеряемой величины от нижнего до верхнего предела измерений наблюдается изменение выходного сигнала и индикации на дополнительных выходных устройствах; 3) при задании одного (любого) значения измеряемой величины в пределах, оговоренных руководством по эксплуатации, корректором «нуля» возвращают выходной сигнал к первоначальному значению.
6.3 Определение основной относительной погрешностиПоверке подлежат:
-
1) трубка Annubar;
-
2) датчик давления расходомера.
-
6.3.1 Определение отклонений ширины ОНТ
Определение отклонений ширины фронтальной части ОНТ (осредняющая напорная трубка) производят в соответствии с приложением А.
ОНТ считается прошедшей поверку, если отклонения ширины фронтальной части ОНТ не превышают допускаемых значений, указанных в паспорте на расходомер или в таблице 2.
Таблица 2
Типоразмер ОНТ |
Внутренний диаметр трубопровода, мм |
Ширина фронтальной части L, мм | |
Номинальное значение |
Предельное отклонение | ||
1 |
до 77,93 |
14,99 |
±0,10 |
от 77,93 |
±0,20 | ||
2 |
150...2400 |
26,92 |
±0,51 |
3 |
300...2400 |
49,15 |
±0,71 |
-
6.3.2 Определение основной приведенной погрешности датчика.
Определение основной приведенной погрешности датчика при измерении перепада давления проводят по методике «Датчики давления Метран-150.Методика поверки. МИ4212-012-2006».
Для расходомеров интегрального монтажа допускается при поверке погрешности датчика давления подавать давление через дренажные отверстия фланца датчика, при этом вентили клапанного блока трубки ОНТ перекрываются.
-
6.3.3 Основная относительная погрешность расходомера не превышает пределы допускаемых значений, если отклонения ширины фронтальной части ОНТ и основная приведенная погрешность датчика не превышают пределы допускаемых значений, указанных в паспорте на расходомер.
-
7.1 Положительные результаты поверки оформляют в соответствии с ПР 50.2.006-94:
-
- выдачей свидетельства о поверке;
-
- нанесением поверительного клейма на расходомер интегрального монтажа.
-
7.2 На расходомеры, не удовлетворяющие требованиям настоящей рекомендации, выдают извещение о непригодности в соответствии с ПР 50.2.006-94 и с указанием причин. Поверительное клеймо гасят. Расходомеры к дальнейшей эксплуатации не допускают.
А.В. Фетисов
Зам. Директора ГИЦ ЗАО «ПГ «Метран» по разработкам средств измерений
ПРИЛОЖЕНИЕ А
(обязательное)

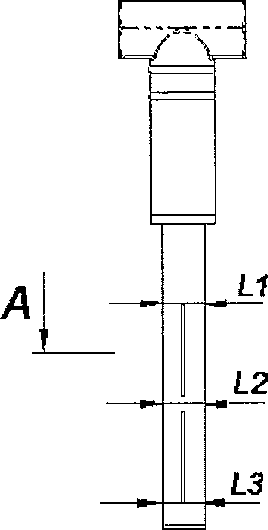

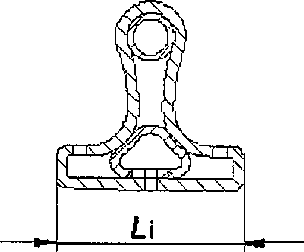

Ширину фронтальной части измеряют микрометром в трех сечениях (см. рисунок А.1). Размер L] измеряют по краю верхней щели; L2 - по центру трубки, между центром верхней и нижней щели; L3 - по нижнему краю щели.
Рисунок А.1 - Определение отклонений ширины фронтальной части трубки Annubar 485.
