УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС»

ТРАНСФОРМАТОРЫ ТОКА CT-2FRO Методика поверки

г. Москва 2016

Настоящая методика поверки распространяется на трансформаторы тока CT-2FRO (далее по тексту трансформаторы), изготавливаемые фирмой «Presco AG», Швейцария, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляется трансформатор, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации РЭ;

  • - методика поверки.

Интервал между поверками - 3 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице I.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение основной относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности утла фазового сдвига между первичным и вторичным токами

8.3

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Трансформатор тока измерительный лабораторный

до 5000 А

±0.01 %

ТТИ-

5000.51

I

8.2, 8.3

Прибор сравнения

до 5 А

погрешность измерения тока ±(0.01 Дог+ 21 О’•Ai+sioV/o;

угловая погрешность ±(0.01|Д5|+0.2-|До f]+0,05) мин

КНТ-05

1

8.2, 8.3

Магазин нагрузок

до 5 ВА

±4%

МР 3027

1

8.2, 8.3

Источник тока

до 5000 А

±3%

РИТ-5000

1

8.2. 8.3

3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке или калибровке, или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерения электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75. ГОСТ 12.3.019-80. «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка трансформаторов должна проводиться при нормальных условиях эксплуатации :

  • □ температура окружающей среды. ЗС              от 15 до 25;

П атмосферное давление. кПа                     от 84 до 106;

  • □ относительная влажность воздуха, %             от 40 до 75.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц. действующее значение напряжения 230 В. Допускаемое отклонение от нормального значения при поверке ± 4,4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 321442013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на трансформатор и входящих в его комплект компонентов.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства следующим требованиям:

  • -    комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

  • -   все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • -   маркировка и функциональные надписи должны читаться и восприниматься однозначно;

наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям трансформатор бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 Соберите схему, приведенную на рисунке 1

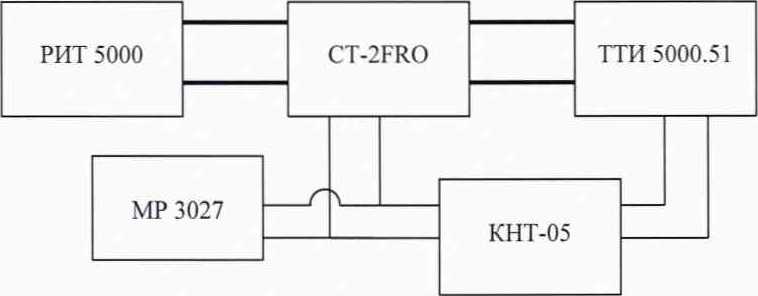

Рисунок 1 - Схема измерений

  • 8.2.2 К источнику тока РИТ 5000 подключите трансформатор тока CT-2FRO (клеммы L|-K) и трансформатора тока ТТИ 5000.51 (клеммы 50А). Клеммы L-к трансформатора тока CT-2FRO подключите к клеммам 1х на приборе КНТ-05. Вторичную обмотку трансформатора тока ТТИ 5000.51 (клеммы 5А) подключите к клеммам 1о на приборе КНТ-05.

  • 8.2.3 Включите источник тока РИТ 5000 в сеть, и установите на нем выходной ток. равный 4 А. Показания контролируйте по каналу 1о на приборе КНТ-05. Снимите показания КНТ-05.

  • 8.2.4 Результаты измерений считаются удовлетворительными, если Д^ < ±0.2 %, а Дд < ±2,0 минуты.

  • 8.3 Определение основной относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига между первичным и вторичным токами

    • 8.3.1 Соберите схему, приведенную на рисунке 1.

    • 8.3.2 К источнику тока РИТ 5000 подключите трансформатор тока CT-2FRO (клеммы Li-K) и трансформатора тока ТТИ 5000.51 (клеммы 50А). Клеммы L-к трансформатора тока CT-2FRO подключите параллельно к клеммам 1х на приборе КНТ-05 и к клемма на магазине нагрузок МР 3027. Вторичную обмотку трансформатора тока ТТИ 5000.51 (клеммы 5А) подключите к клеммам 1о на приборе КИТ-05. На магазине нагрузок МР 3027 установите значение 1,25 ВА.

    • 8.3.3 Включите источник тока РИТ 5000 в сеть, и установите на нем выходной ток. равный 4 А. Показания контролируйте по каналу 1о на приборе КНТ-05. Снимите показания КНТ-05 и занесите их в соответствующую строку таблицы 3.

    • 8.3.4 Произведите последовательно измерения для всех токов и нагрузок обмотки Li-К. указанных в таблице 3.

    • 8.3.5 Переберите схему в следующей последовательности: к источнику тока РИТ 5000 подключите трансформатор тока CT-2FRO (клеммы Т2-К) и трансформатора тока ТТИ 5000.51 (клеммы 500А). Клеммы L-к трансформатора тока CT-2FRO подключите параллельно к клеммам 1х на приборе КНТ-05 и к клемма на магазине нагрузок МР 3027. Вторичную обмотку трансформатора тока ТТИ 5000.51 (клеммы 5А) подключите к клеммам 1о на приборе КНТ-05. На магазине нагрузок МР 3027 установите значение 1,25 ВА.

    • 8.3.6 Включите источник тока РИТ 5000 в сеть, и установите на нем выходной ток. равный 40 А. Показания контролируйте по каналу 1о на приборе КНТ-05. Снимите показания КНТ-05 и занесите в соответствующую строку таблицы 3.

    • 8.3.7 Произведите последовательно измерения для всех токов и нагрузок обмотки Li-К. указанных в таблице 3.

Таблица 3 - Результаты измерений

1|ЮМ’ А

S. ВА

Aof, %

Ай, ’

L|-K

4

1,25

10

20

40

4

2,5

10

20

40

4

5

10

20

40

ц-к

40

1,25

100

200

400

40

2,5

100

200

400

40

5

100

1иом, А

S, ВА

ДоГ. %

Ал, □

200

1

400

11

  • 8.3.8 Результаты измерений считаются удовлетворительными, если Аог<±0,1 %. а Ал <±1.0 минуты.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 Допускается вместо оформления свидетельства о поверке на корпус трансформатора наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

9.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о пов е в паспорте на устройство требованиям НД Федерального

гасится и выдается извещение о непригодности соглас агентства по техническому регулированию и метролог

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Киселев В.В.

Леонов А.В.
