Методика поверки «Сигнализаторы модификаций "Хоббит-F/HF", "Хоббит-F" и "Хоббит-HF"» (МП-294-98)

УТВЕРЖДАЮ

Заместитель генерального директора

СИГНАЛИЗАТОРЫ МОДИФИКАЦИЙ "ХОББИТ-F/HF", "ХОББИТ-F" и "ХОББИТ-HF"

Методика поверки

МП-254-98

Руководитель лаборатории Государственных эталонов в области аналитических измерений

t        Л. А.Конопелько

Санкт-Петербург

1998

СОДЕРЖАНИЕ

Лист

I---+---+-----------+------+-----+               МП-254-98                     I

L-------L-----------L------L-----L-------------------L

ш 1.5

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1. Помещение, в котором проводится поверка, должно быть]

оборудовано приточно-вытяжной вентиляцией.

• 3.2. При проведении поверки должны соблюдаться требования бе-]

зопасности, изложенные:

в паспорте сигнализатора ЛШЮГ 413411.011 ПС;

в эксплутационных документах средств поверки, перечисленных в ] разделе 2 настоящей методики.

] изм] л ] N докум ] подп ] дата

• 4. УСЛОВИЯ ПОВЕРКИ

• 4.I. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (293±5)^оК;

• - относительная влажность воздуха от 30 до 75 %;

• - атмосферное давление от 84 до 106.7 кПа;

• - отсутствие вибрации, тряски, ударов;

• - отсутствие внешних электрических и магнитных полей (кроме магнитного поля Земли), влияющих на работу сигнализатора.

  ---T---T-----------T------T-----T

  T------+

  I Лист |

  |------+

• 5. ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

а ) подготовить поверяемый сигнализатор к работе в соответствии с паспортом ЛШЮГ.413411.011 ПС;

б ) подготовить к работе средства поверки, перечисленные в табл.1 в соответствии с их эксплуатационными документами;

в ) собрать установку для поверки в соответствии со схемой, приведенной в Приложении 2.

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено I

соответствие сигнализатора следующим требованиям:

а) на наружных поверхностях датчика и блока индикации не I должно быть повреждений и дефектов, могущих влиять на их работу; I

б) комплектность и маркировка сигнализатора должны соот- I

вествовать паспорту ЛШЮГ 413411.011 ПС.

Сигнализатор считается выдержавшим внешний осмотр, если он I соответствует перечисленным выше требованиям.

• 6.2. Опробование

  • 6.2.1. Проверка сопротивления изоляции

Проверка сопротивления изоляции между электрическими цепями I

сигнализатора и корпусом производится мегаомметром М4100/3 с ра- I бочим напряжением 500 В. Проверка проводится при температуре I (20 ± 5)^оС и относительной влажности от 30 до 75%.

Сигнализатор должен быть отключен от сети.

Мегаомметр подключают к замкнутым между собой контактам се- I тевого предохранителя и корпусу. Переводят тумблер "Сеть" в поло- I жение "ВКЛ". Через 1 мин. после приложения испытательного напря- I жения зафиксировать по шкале мегомметра величину сопротивления I изоляции. Сигнализатор считают выдержавшим испытание, если величи-| на сопротивления изоляции составляет не менее 40 МОм.              I

• 6.2.2. Проверка электрической прочности изоляции              I

Сигнализатор должен быть отключен от сети.                     I

Проверка проводится на установке УПУ-3М при температуре (20± I

5)^оС и относительной влажности от 30 до 75%. Испытательное нап- I ряжение с частотой 50 Гц прикладывают к замкнутым между собой кон-| тактам сетевого предохранителя и корпусу сигнализатора. Переводят I тумблер "Сеть" в положение "ВКЛ".      Испытательное напряжение I

следует повышать плавно, начиная с нуля и до 1400 В со скоростью, I допускающей снятие показаний вольтметра, но не более 100 В/с. I

Изоляцию выдерживают под действием испытательного напряжения 1 мин. Затем напряжение снижают до нуля. Сигнализатор считают выдержавшим испытание, если во время проверки отсутствовали пробой или электрический разряд.

6.3. Определение метрологических характеристик.

Определение порогов и погрешности срабатывания сигнализатора проводится при поочередном пропускании поверочных газовых смесей (ПГС) с содержанием газов,  указанным в графе 2 табл. 2 и в графе

3 табл.2. 1 ПДК соответствует концентрации фтора в воздухе, равной 0,03 мг/куб.м., фтористого водорода - 0,5 мг/куб.м.

Таблица 2

I Содержание газов в ПГС, мг/м

Порог срабатывания     I-----------------------------------

I Для проверки I Для проверки

I несрабатывания I срабатывания -----------1----------------I--------2--------I--------3--------

Адаптер закрывают фторопластовой крышкой и подают в него че- I рез трубки и тройник ПГС от генератора ПГС (см. Приложение 2). I

Расход ПГС через адаптер устанавливают равным 500±100 см /мин. Каждую смесь подают в теч.2 мин. Расход ПГС через адаптер контролируют I по ротаметру и регулируют при помощи двух зажимов, находящихся на I трубках, соединяющих тройник с адаптером и тройник с атмосферой. I

Датчик соединяют с адаптером и фиксируют время от момента I подачи ПГС до загорания красных светодиодов "1 ПДК" и "5 ПДК".| Каждую из ПГС подают в адаптер один раз. I

ПГС подают в последовательности нарастания в них концентрации I фтора / фтористого водорода.

Время проверки на несрабатывание должно составлять 5 минут. I На срабатывание сигнализаторы проверяют в течение времени, I необходимого для загорания светодиодов, но не более 5 мин.

Примечание. Цифровая шкала портативного исполнения имеет

вспомогательное назначение, и при поверке ее показания не прини- I маются во внимание.

При проверке многоканального варианта сигнализатор проверя-

ют с каждым из датчиков каналов измерений поочередно.

Сигнализатор считается выдержавшим испытание, если выполнены I следующие условия для всех каналов измерения:

₃

• - при подаче ПГС с содержанием F2 (HF) 0,023 (0,38) мг/м³ красные I

светодиоды не загораются,

₃

• - при подаче ПГС с содержанием F2 (HF) 0,038 (0,63) мг/м³ и более I

загорается соответствующий газу красный светодиод "1 ПДК".

₃

• - при подаче ПГС с содержанием F2 (HF) 0,038 (0,63) мг/м³ и 0,11 I

(1,90) мг/м 53 0 загорается только соответствующий газу красный светодиод "1 ПДК", а светодиод "5 ПДК" не загорается;

₃

• - при подаче ПГС с содержанием F2 (HF) 0,19 (3,10) мг/м³ за-

гораются оба соответствующих газу красных светодиода;

• - время срабатывания по обоим порогам не превышает 5 мин.

Такой результат означает, что относительная погрешность сра- I батывания не выходит за пределы ± 25% от величины установленных I порогов.

T

T

T

T------+

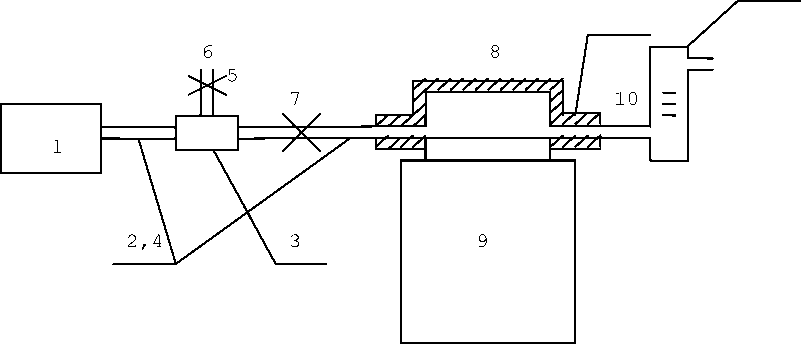

1 - генератор ПГС; 2,4,6,10 - соединительные трубки (желательно из фторопласта); 3 - тройник; 5,7 - зажимы; 8 - адаптер; 9 - датчик сигнализатора; 11 - измеритель расхода

I---+---+—

T

T

T

--+------+-----+

|изм| л I N докум I подп I дата

ПРИЛОЖЕНИЕ 3

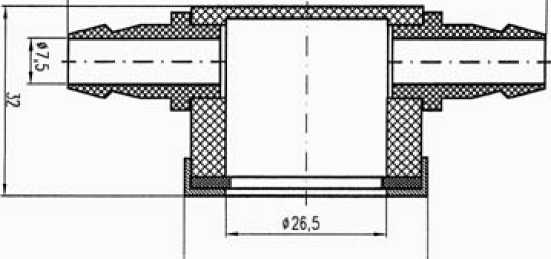

СБОРОЧНЫЙ ЧЕРТЕЖ АДАПТЕРА

04L
