Методика поверки «Комплексы измерительные ВЕКТОР-СИДС-2016» (МП КБРД.468261.004)

А.

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе

Инструкция

Комплексы измерительные ВЕКТОР-СИДС-2016

Методика поверки

КБРД.468261.004МП

Содержание

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности..................................................................................

• 5 Условия поверки

• 6 Подготовка к проведению поверки

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Проверка синхронизации времени

  • 7.4 Определение диапазона, погрешности формирования/измерений длительности

телефонных соединений

• 7.5 Проверка и отображение результатов измерений.............................................

  11

  11

  11

• 8 Подтверждение соответствия программного обеспечения.....................................

• 9 Оформление результатов поверки.......................................................................

  Приложение А................................................................................................

  12

Лист регистрации изменений..............................................................................

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической поверки комплексов измерительных ВЕКТОР-СИДС-2016 (далее - ВЕКТОР-СИДС-2016).

Поверку ВЕКТОР-СИДС-2016 осуществляют один раз в два года метрологические службы, аккредитованные, на данные виды работ. Требования настоящей методики поверки обязательны для предприятий, учреждений и организаций независимо от форм собственности.

При первичной и периодической поверке должны выполняться операции, указанные в

таблице 1.

Таблица 1

2 Средства поверки

При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

• 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы в среде Windows и изучившие эксплуатационную документацию тарификатора и средств поверки.

• 4.1 Корпуса средств поверки должны быть заземлены.

• 4.2 Рабочее место должно иметь соответствующее освещение.

• 4.3 При включенном питании запрещается проводить работы по монтажу и демонтажу участвующего в поверке оборудования, подключению и отключению соединительных кабелей.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C......................................................от 15 до 25;

• - относительная влажность воздуха, %...........................................................................от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.)..............................от 84 до 106,7 (от 630 до 800).

Перед проведением поверки необходимо:

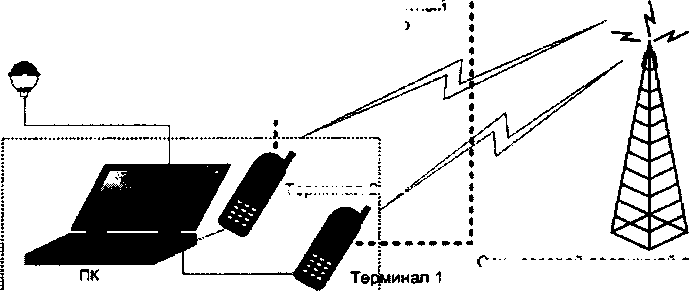

• •  собрать схему поверки (рисунок 1);

• •  проверить срок действия свидетельства о поверке частотомера.



  Спутники ГНСС ГЯОНАСС/GPS



  Спутниковый приемник. Синхронизация шкалы времени



  Терминал 2-

  ■

  ] Аудиокабель

  <

  <

  I

  Сеть сотовой подвижной связи стандартов GSM 900/1800. UMTS 900/2100, IMT-MC 450 или LTE

  Комплекс измерительный ВЕКТОР-СИДС-2016

  Рисунок 1

• 7 Проведение поверки

• 7.1.1 Внешний осмотр проводить визуально, сверяясь с соответствующими нормативными документами.

При проведении внешнего осмотра необходимо проверить:

• - комплектность;

• - отсутствие механических повреждений;

• - чистоту разъемов и клемм;

• - состояние и чистоту маркировки.

  					КБРД.468261.004МП	Лист
  						4
  Изм	Лист	№ докум	Подл	Дата

• 7.1.2 При обнаружении повреждений или дефектов по результатам внешнего осмотра, поверка не проводится до их устранения.

Результаты поверки считать положительными, если нет повреждений или дефектов.

• 7.2.1 Подготовка к проверке выполнения функций:

• •   в соответствии с руководством по эксплуатации подключить кабель питания к «ВЕКТОР-СИДС-2016», включить питание ПК, терминалов (мобильных телефонов) и синхронизирующего приемника ГЛОНАСС/GPS. Антенну приемника ГЛОНАСС/GPS необходимо разместить в зоне уверенного приема сигналов спутников.

• •   дождаться загрузки ОС Windows, вызвать ярлык «ВЕКТОР-СИДС-2016» рабочего стола; откроется рабочее окно программы ВЕКТОР-СИДС-2016ПО.

В тестовые мобильные терминалы 1 и 2 установить SIM-карты оператора мобильной связи. Проверить достаточность средств на балансе с учетом количества и длительности предстоящих исходящих вызовов. Проверка баланса осуществляется путем исходящего вызова с терминала 1 на специальный короткий номер оператора *102# или *100#). На дисплеях терминалов проконтролировать уровень сигнала, принимаемого терминалами. Он не должен быть минимальным. В противном случае, изменить место расположения терминалов для увеличения уровня сигнала.

• 7.2.2  Организовать режим «Автоответчик», В качестве устройства, которое автоматически будет отвечать на вызовы с терминала 1 (для исходящих вызовов) и сохранять установленное соединение, используется терминал 2 (для входящих вызовов). Для этого в рабочем окне (рисунок 2), необходимо последовательно нажать на кнопки «Добавить модем», «+» «COM-порт» (выбрать нужный для работы с терминалом 2), На панели «Профиль» выбрать «Прием входящих звонков» и на панели «Управление» нажать «Пуск». Проверить работоспособность «Автоответчика». Для этого в рабочем окне на панели «Профиль» напротив надписи: «Набираемый номер» ввести номер «Автоответчика» (терминал 2) и на панели «Управление» нажать «Пуск».

<1 Вектор-СИДС 1.0

+ Добавить модем “ Удалить модем

Стандартный модем (COM1Q)]

Подключение

Стандартный молем

СОМ 10

Двтодозвон

->-790Б0612121

15 секунд

Применять при обрывах связи

Пользовательская

Управление

Использование модема: Контроль ошибок: Текущее состояние:

► Ж II

Поверхностный

Настройка модема ...

Изменить матрицу...

Модель:

СОМ-порт:

Профиль

Режим работы: Набираемый номер:

Пауза между вызовами:

Повторный набор: [И Матрица дозвона:

Рисунок 2

Используя редактор «Пользовательской матрицы», поэтапно формируем наборы длительностей соединений (см. рисунок 3) в соответствии с таблицей 3

Количество соединений, шт.

Длительность каждого соединения, мсек.

X |60000|

Отмена

Таблица 3

Редактор матрицы дозвона

Рисунок 3

Далее выделяем символом «V» все отредактированные нами соединения (см. рисунок 4).

Вектор-СИДС 1.0

+ Добавить модем " Удалить модем

В- V

Подключение

i   i      Модель:

j   j      COM-порт:

i   :     Профиль

:   i      Режим работы:

I   I      Набираемый номер:

;   :      Пауза между вызовами:

\   i      Повторный набор:

:        Матрица дозвона:

|           |7      р

\                    S           10

:                    1          а.о

:     Ф Управление

i         Использование модема:

j         Контроль ошибок:

Текущее состояние:

Рисунок 4

Далее нажимаем пиктограмму «►». В окне «Протокол» мы видим результат прохождения

_1Р| х|

м

Стандартный модем (СОМЮ]

Текущее состояние:      Ожидание запуска ...

В окне принимающего терминала (терминал 2) отображаются измеренные длительности соединений (см. рисунок 6).

w ч Стандартный модем (СОМ17)

Рисунок 6

По завершении прохождения все вызовов «пользовательской матрицы» (первого этапа), необходимо снова обратиться к редактору «Пользовательской матрицы» и ввести следующие по таблице 3 значения длительностей соединений и их количество (см. рисунок 7):

Редактор матрицы дозвона ’И

Длительность каждого соединения, мсек.

Рисунок 7

Далее нажать пиктограмму «Сохранить» (результат виден на рисунке 8).

«^Вектор-СИДС 1.0

Ф Добавить модем *" Удалить модем

Стандартный модем (СОМ10;

-ini х|

- % ¹ Стандартный модем (СОМ 17)

Далее символом «V « выделить все установленные длительности и нажать пиктограмму « ► »

Стандартный модем (СОМЮ)

Iекущее состояние:      Ожидание запуска ...

Рисунок 9

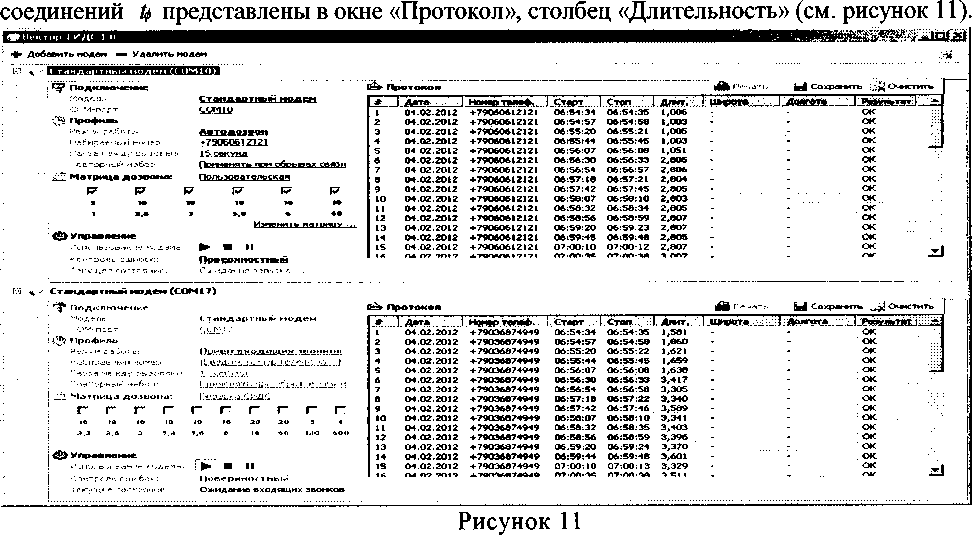

При правильной работе ВЕКТОР-СИДС-2016 таблица «Протокол» начнет заполняться данными о состоявшихся соединениях, а в столбце «Результат» в каждой строке будет отметка «ОК». Таким образом, поэтапно необходимо пройти все длительности соединений, указанные в таблице 3.

Результаты поверки считать положительными, если значения погрешности измерений длительности соединений, вычисляемые, как разность между длительностями соединений, указанных в таблице 3 и измеренных (столбец «Длит.»), находятся в пределах ± 0,5 с.

• 7.3.1 Проверка синхронизации времени

Для проверки синхронизации системного времени необходимо установить антенну синхронизирующего приемника ВЕКТОР-СИДС-2016 на открытом пространстве или на окне (обеспечивается видимость полусферы для навигационного приемника). Максимум через 30 мин после включения и загрузки ПО, ВЕКТОР-СИДС-2016 автоматически производит подключение синхронизирующего приемника и синхронизацию системного времени.

В правом верхнем углу окна программы будет отображено сообщение о том, системное время ВЕКТОР-СИДС-2016 синхронизировано с временем, поступающим от ГНСС ГЛОНАСС/GPS (рисунок 10). Это окно программы, следует затем закрыть, нажатием кнопки «X». Необходимо учитывать, что системное время ВЕКТОР-СИДС-2016 корректируется по времени ГНСС ГЛОНАСС/GPS с учетом часового пояса, установленного в настройках операционной системы Windows.

Учитывая, что все старт-стопные команды при формировании/измерении длительности соединений выполняются с дискретностью 1 машинный такт («тиккер»), дискретность выдачи команд начала и конца формирования и начала и конца измерения длительности телефонных соединений составит ± 0,05 с. Погрешность синхронизации системного времени ВЕКТОР-СИДС-2016 составляет также ±0,05 с.

ф Успешно                                [XJ

Время синхронизировано

-У

Системное время синхронизировано с показаниями ГЛОНАСС/GPS          .                        j

Рисунок 10

Результаты поверки считать положительными, если поступает сообщение о наличии синхронизации системного времени.

• 7.3.2 Определение абсолютной погрешности воспроизведения системной шкалы времени относительно шкалы времени UTC (SU)

  • 7.3.2.1 Для определения абсолютной погрешности воспроизведения системной шкалы времени относительно шкалы времени UTC (SU) использовать частотомер (в режиме измерения интервалов времени) и выполнить следующие операции.

• • На вход «Старт» частотомера подать сигналы 1 Гц с приёмника ГНСС ГЛОНАСС.

• • Используя измерительный кабель (входит в комплект поставки), на вход «Стоп» частотомера подать сигналы 1Гц, передаваемые с разряда единиц секунд регистра системного времени ВЕКТОР-СИДС-2016 на свободный конец неиспользуемого разъёма ноутбука.

• • Частотомер включить, установить режим измерения интервалов времени, подобрать оптимальные уровни срабатывания. Частотомер покажет расхождение (разницу временного положения) сигналов 1Гц с приёмника ГНСС ГЛОНАСС и сигналов 1Гц системного времени ВЕКТОР-СИДС-2016. Указанная разность является абсолютной погрешностью воспроизведения системной шкалы времени ВЕКТОР-СИДС-2016.

Результаты поверки считать положительными, если абсолютная погрешность воспроизведения системной шкалы времени ВЕКТОР-СИДС-2016 находится в пределах ± 0,05 с.

• 7.4.1  Определение диапазона, погрешности формирования/измерений длительности соединений проводится в следующей последовательности.

Подключить вход 1 частотомера к измерительному выходу терминала 1, с которого будут производиться исходящие звонки. Подключить кабель питания к системе ВЕКТОР-СИДС-2016, включить питание ПК и терминалов, подключить кабели USB, соединяющие ПК и терминалы, дождаться загрузки ОС Windows, вызвать ярлык ВЕКТОР-СИДС-2016 с рабочего стола ОС.

• 7.4.2 Частотомер установить в режим измерения частоты. При включенном ПК и загруженном ПО ВЕКТОР-СИДС-2016 установить следующие параметры:

В подгруппе «Профиль»:

• • режим работы - авто дозвон;

• •  набираемый номер на терминале 1 - установить номер SIM-карты терминала 2.

• • пауза между вызовами - установить значение 15 секунд.

  					КБРД.468261.004МП	Лист
  						9
  Изм	Лист	№ докум	Подл	Дата

В подгруппе «Матрица дозвона» - установить символ «V» для значений длительностей соединений, равных 6 с, и количество соединений, равное 10.

При установлении каждого соединения на измерительном выходе терминала 1 формируется сигнал - пакеты сигналов с частотой fj (1±0,01) кГц и длительностью, соответствующей длительности исходящего соединения. Зарегистрировать значение частоты, измеряемое частотомером (с погрешностью 1 - 10"⁶ или менее), для каждого из 10 соединений, и подсчитать среднее арифметическое значение частоты f_cp.

• 7.4.3 Частотомер установить в режим измерений счета импульсов. В подгруппе «Профиль» ВЕКТОР-СИДС-2016 установить параметры, указанные в п. 7.4.2.

В подгруппе «Матрица дозвона» - установить символ «V» для значений длительностей соединений, указанных в таблице 3.

При установлении каждого соединения на измерительном выходе терминала 1 формируется сигнал - пакет сигналов с частотой 1 кГц и длительностью, соответствующей длительности исходящего соединения. Для каждого соединения регистрируется (записывается) результат подсчета числа периодов N; сигналов с частотой 1 кГц частотомером (что соответствует измерению длительности соединений с погрешностью ± 0,001 с). Длительность каждого соединения tj - (N; • l/f_cp ). После выполнения всех соединений вычислить разности длительности соединений, измеренные частотомером и зарегистрированные ВЕКОР-СИДС-2016. Пример данных, зарегистрированных ВЕКТОР-СИДС-2016 длительностей

Указанные разности являются абсолютной погрешностью формирования длительности соединений: A t_ae_c ~ tcp - h

Результаты поверки считать положительными, если значения максимальной абсолютной погрешности формирования длительности соединений находятся в пределах ±0,1 с.

7.4.4. Определение диапазона и погрешности измерений длительности телефонных соединений производить в том же порядке, что указан в п.7.4.3, с той разницей, что вход 1 частотомера подсоединяется к измерительному выходу терминала 2 и происходит измерение длительности входящих соединений. Разности длительностей, зарегистрированные ВЕКТОР-СИДС-2016 и измеренные частотомером, являются абсолютной погрешностью измерений длительности соединений.

Результаты поверки считать положительными, если значение максимальной абсолютной погрешности измерений длительности соединений находится в пределах ± 0,3 с.

По окончанию измерений проверить полученный результат. Длительности соединений и погрешности формирования/измерений длительности соединений не должны превышать значений и допусков, указанных в ВЕКТОР-СИДС-2016РЭ.

Проверка создания отчетов производится в рабочем окне программы «Протокол». Для сохранения отчета необходимо нажать на пиктограмму «Сохранить», после чего в окне «Сохранение протокола» необходимо задать путь для сохранения файла-отчета. Отчет сохраняется в формате файла Excel с разделителем-запятой (формат csv).

Результаты поверки считать положительными, если в окне программы «Протокол» отображаются завершенные вызовы с указанием их даты, времени, длительности, исходящего телефонного номера, географических координат оператора (широта и долгота), а также результата завершения вызова.

• 8.1 Цель и содержание проверки

При подтверждении соответствия программного обеспечения (ПО) руководствоваться МИ 3286-2010, Р50.2.077-2014 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: наименование ПО. идентификационное наименование ПО, номер версии ПО. цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО. проверка защиты ПО от непреднамеренных и преднамеренных изменений.

• 8.2 Проверка соответствия идентификационных данных ПО СИ

Проверку проводить путем анализа документации и проведения функциональных проверок. Убедиться в том. что идентификация ПО проводится с помощью интерфейса пользователя, при этом метод идентификации соответствует документации.

Направить запрос наименования и версии ПО путем ввода специальной команды «display software version» и получить наименование ПО. идентификационное наименование ПО. номер версии ПО. По команде «md5» запустить алгоритм вычисления контрольной суммы ПО. и получить контрольную сумму метрологически значимой части ПО СИ. Убедиться в том. что алгоритм расчета контрольной суммы и число символов соответствуют достаточному уровню зашиты, а события, подлежащие обнаружению и фиксации, отражены в журнале событий без возможности удаления и изменения.

• 9.1 Если СИ по результатам поверки признано пригодным к применению, то на него выдается «Свидетельство о поверке» установленной формы.

• 9.2 Если СИ по результатам поверки признано непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы с указанием причин непригодности и эксплуатация СИ запрещается.

• 9.3  В качестве приложения составляется протокол поверки метрологических характеристик и результатов проверки ПО.

  -



  Борисочкин В.В.

С.н.слаб. 930 ФГУП «ВНИИФТРИ»

Использованные сокращения

АЛ - абонентская линия;

БД - база данных;

БП - блок питания;

ГКС - генератор контрольного сигнала (звуковой генератор);

МТ - мобильный терминал (сотовый телефон);

МП - методика поверки;

ОС - операционная система;

ПК - персональный компьютер;

ПО - программное обеспечение;

СИ - средство измерений;

ГНСС - глобальная навигационная спутниковая система ГЛОНАСС (Россия), GPS (США))

РД - руководящий документ;

ТУ - технические условия.

Лист регистрации изменений

Лист

КБРД.468261.004МП
