УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФБУ

«ГНМЦ Минобороны России»

_______________ В. Швыдун

« ____ » __________ 2015 г.

М.п.

ИНСТРУКЦИЯ

Приборы комбинированные VirtualBench NI VB-8012

МЕТОДИКА ПОВЕРКИ

2015 г.

Содержание

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на приборы комбинированные VirtualBench NI VB-8012 (далее по тексту - изделия), изготавливаемые «National Instruments Corporation», США, «National Instruments Malaysia Sdn.», Малайзия, «National Instruments Hungary Kft.», Венгрия и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение метрологических характеристик

8.3

да

да

3.1 Определение метрологических характеристик цифрового мультиметра

8.3.1

3.1.1 Определение диапазонов и абсолютной по-

8.3.1.1

грешности измерений напряжения постоянного тока

3.1.2 Определение диапазонов и абсолютной по-

8.3.1.2

грешности измерений напряжения переменного тока

3.1.3 Определение диапазонов и абсолютной по-

8.3.1.3

грешности измерений сопротивления постоянному

току

3.1.4 Определение диапазонов и абсолютной по-

8.3.1.4

грешности измерений силы постоянного тока

3.1.5 Определение диапазонов и абсолютной по-

8.3.1.5

грешности измерений силы переменного тока

3.2 Определение метрологических характеристик осциллографа

8.3.2

3.2.1 Определение диапазонов и допускаемой относительной погрешности установки напряжения смещения

8.3.2.1

3.2.2 Определение относительной погрешности коэффициента усиления

8.3.2.2

3.3 Определение метрологических характеристик ге-

8.3.3

нератора произвольных сигналов

3.3.1 Определение допускаемой относительной по-

8.3.3.1

грешности установки напряжения смещения

3.3.2 Определение относительной погрешности коэффициента усиления

8.3.3.2

3.4 Определение метрологических характеристик ис-

8.3.4

точника питания постоянного тока

  • 3.4.1 Определение допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока

  • 3.4.2 Определение допускаемой абсолютной погреш-

8.3.4.1

8.3.4.2

ности воспроизведения силы постоянного тока

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

Примечания:

  • 1. Допускается проведение сокращенной периодической поверки изделий по отдельным операциям и измеряемым отметкам по требованию Заказчика поверки.

  • 2. Процедура регулировки изделий не является обязательной для выполнения в рамках настоящей методики поверки. Её выполнение оговаривается Заказчиком поверки отдельно.

  • 3. Проверка идентификационных признаков программного обеспечения в рамках настоящей методики поверки не производится в связи с ограниченным доступом к метрологически значимой части

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

  • 8.3.1.1,

  • 8.3.1.2,

  • 8.3.1.3,

  • 8.3.1.4,

8.3.1.5

Калибратор универсальный Н4-7: диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,001 %, диапазон воспроизведения напряжения переменного тока от 0,1 мкВ до 700 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ± 0,005 %; диапазон воспроизведения сопротивления постоянному току от 10 Ом до 10 МОм, пределы допускаемой относительной погрешности воспроизведения сопротивления постоянному току ± 0,03 %; диапазон воспроизведения силы постоянного тока от 0,1 мкА до 20 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± 0,001 %, диапазон воспроизведения напряжения переменного тока от 0,1 мкВ до 700 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ± 0,005 %

8.3.1.3

Катушка электрического сопротивления Р321: номинальное значение воспроизведения сопротивления постоянному току 1 Ом, класс точности 0,01

8.3.1.3

Мера электрического сопротивления Р4033: номинальное значение воспроизведения сопротивления постоянному току 100 МОм, класс точности 0,1

8.3.2

Калибратор осциллографов Fluke 9500B с активной головкой Fluke 9530: диапазон воспроизведения напряжения переменного тока от 1 мВ до 200 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,0025 %; диапазон частот до 100 МГц

8.3.3, 8.3.4

Мультиметр В7-64: диапазон измерений напряжения постоянного тока от минус 1000 до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,001 %; диапазон измерений силы постоянного тока от минус 2 до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,005 %, диапазон измерений напряжения переменного тока от 1мВ до 700 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ± 0,005 %

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Вспомогательные средства поверки

8.3

Термостат воздушный прецизионный метрологический ТВМ-1 С (диапазон воспроизводимых температур от 10 до 40 0С, нестабильность поддержания температуры при 20 0С: ± 0,01 °С)

Примечание - Для измерений силы постоянного тока свыше 5 А необходимо дополнительно использовать преобразователь напряжения-тока Я9-44 из состава калибратора универсального Н4-7

Примечания:

1 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2 Применяемые средства поверки должны быть исправны, поверены и иметь не просроченные свидетельства (отметки в формулярах или паспортах) о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки измерителя допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющие право на осуществление поверочной деятельности.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации изделия, в технической документации на применяемые при поверке эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °С.................................................20 ± 5;

  • - относительная влажность воздуха, %......................................................................до 80;

  • - напряжение питающей сети, В...................................................от 198 до 242;

  • - частота питающей сети, Гц.................................................................50 ± 2.

  • 6.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать изделие в условиях, указанных в п. 5.1, в течение не менее 8 ч;

  • - выполнить операции, оговоренные в технической документации на изделие по его подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- выполнить операции, оговоренные в руководстве по эксплуатации (РЭ) на поверяемый измеритель по его подготовке к проведению измерений;

- выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

- осуществить предварительный прогрев приборов для установления их рабочего режима.

- используйте подключения к изделию как можно более короткими (кабелями). Длинные кабели и провода работают как антенны, повышая шум, влияющий на измерения.

- используйте USB соединение между ПК и изделием.

- убедитесь, что все подключения к изделию, в том числе на передней панели , безопасны.

- поддерживайте относительную влажность между 10 % и 80 % без конденсации.

- прогрейте изделие не менее 30 минут чтобы быть уверенным, что изделие работает на постоянной рабочей температуре.

- подключите изделие, ПК, и испытательное оборудование в одну и ту же розетку питания во избежание наводок по заземлению.

- очистите от окислов штекеры всех кабелей до их установки в клеммы приборов и изделия. Окисления вызывают потускнения меди на штекерах, они становятся более тусклыми, а не блестящими и это приводит к повышению термо-ЭДС.

- предотвращайте движение или вибрацию кабелей, посредством приклеивания или их обвязкой к невибрирующей поверхности. Движение или вибрации вызывают трибоэлектрический эффект, который приводит к погрешностям в измерениях.

- используйте экранированный медный провод для всех кабельных подключений к изделию. Используйте провод с витой парой для устранения шума и теплового смещения.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

При внешнем осмотре установить соответствие изделия требованиям технической документации фирмы-изготовителя. При внешнем осмотре убедиться в:

- отсутствии механических повреждений;

- чистоте гнезд, разъемов и клемм;

- исправности соединительных проводов и кабелей;

- целостности лакокрасочных покрытий и четкости маркировки;

- отсутствии внутри изделия незакрепленных предметов.

Проверить комплектность изделия в соответствии с технической документацией фирмы-изготовителя.

Результаты внешнего осмотра считать положительными, если изделие удовлетворяет вышеперечисленным требованиям, комплектность изделия полная. В противном случае поверка не проводится до устранения выявленных недостатков.

8.2 Опробование

Провести опробование работы изделия для оценки его исправности.

Включить изделие в соответствии с эксплуатационной документацией.

Провести процедуру самопроверки.

Примечание - При необходимости, проведите регулировку изделия в соответствии с документом «Calibration procedure. NI VirtualBench».

Результат опробования считать положительным, если отсутствовали ошибки при самотестировании.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение метрологических характеристик цифрового мультиметра

8.3.1.1 Определение диапазонов и абсолютной погрешности измерений напряжения постоянного тока
  • 8.3.1.1.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.1.1.2 Выполнить проверку текущих режимов работы изделия.

  • 8.3.1.1.3 Подготовить к работе калибратор универсальный Н4-7 (далее - калибратор Н4-7) в соответствии с его эксплуатационной документацией.

  • 8.3.1.1.4 (Опционально) Выполнить регулировку изделия, которая настраивает калибровочные константы, опираясь на эталоны с известными значениями.

  • 8.3.1.1.5 (Опционально) Провести проверку при помощи перемычки выполнив следующие действия:

- установить перемычку в разъемы «HI» и «LO» тип «банан» на изделии.

- подождать 1 минуту для стабилизации термо -ЭДС.

- произвести сброс инструмента.

- вызывать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = напряжение постоянного тока (DC Volts);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =0,1 В.

- вызвать процедуру «Конфигурация напряжения постоянного тока мультиметра» (DMM Configure DC Voltage) со следующими параметрами:

а) Входное сопротивление = 10 ГОм;

- вызвать процедуру «Чтение с мультиметра» (DMM Read). Записать это измерение.

- вызвать процедуру «Чтение с мультиметра» (DMM Read). Вычесть измеренное значение из предыдущего шага и Сравнить результат измерений с допусками, приведенными в таблице 3.

- снять перемычку с изделия. Таблица 3

Диапазон измерений, В

Поверяемая точка, В

Входное сопротивление, ГОм

Пределы допускаемой погрешности, В

0,1

0

10

± 0,000005

ке 1.

Л-

^S> ©L

8.3.1.1.6 Привести калибратор Н4-7 к исходному состоянию

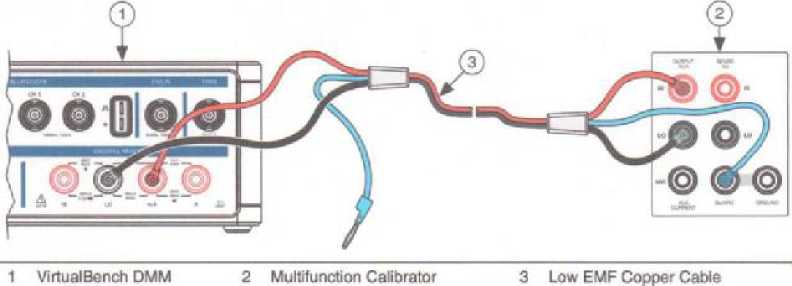

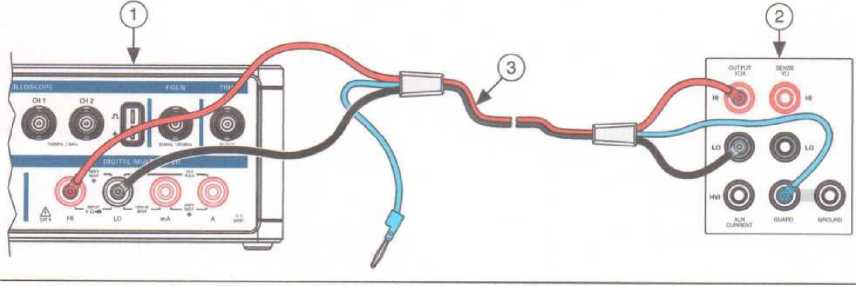

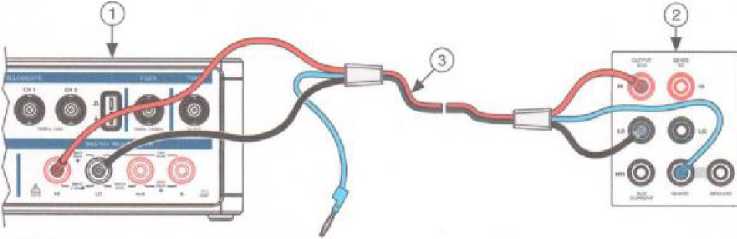

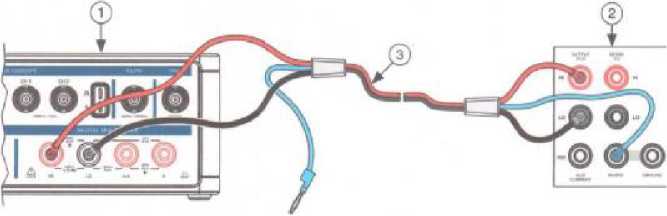

8.3.1.1.7 Выполнить подключение изделия к калибратору Н4-7 как показано на рисун-

1 - Изделие, 2 - Калибратор Н4-7, 3 Медный кабель с низкой термо-ЭДС.

Рисунок 1 - Кабельные соединения для измерения напряжения постоянного тока

  • 8.3.1.1.8 Подождать 2 минуты для стабилизации термо-ЭДС.

  • 8.3.1.1.9 Обнулите точки, выполнив следующие действия:

- для диапазона 100 мВ, Установить на калибраторе Н4-7 значение напряжения 0 В. Примечание - При выводе значения менее 200 мВ, заблокируйте калибратор Н4-7 на пределе 2,2 В для предотвращения включения делителя напряжения на входное сопротивление изделия.

  • - вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = напряжение постоянного тока (DC Volts);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =0,1 В;

  • - Установить входное сопротивление прибора VirtualBench равным 10 ГОм вызовом процедуры конфигурации мультиметра напряжения постоянного тока (DMM Configure DC Voltage) со следующими параметрами:

а) Входное сопротивление = 10 ГОм

  • - вызвать процедуру чтения мультиметра (dmm Read). Записать это измеренное значение.

  • 8.3.1.1.10 Установить на калибраторе Н4-7 выходное напряжение постоянного тока значением 0,101 В.

  • 8.3.1.1.11 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = напряжение постоянного тока (DC Volts);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =0,1 В.

  • 8.3.1.1.12 Установить входное сопротивление изделия на 10 ГОм вызовом процедуры конфигурации вольтметра постоянного тока мультиметра (DMM Configure DC Voltage) со следующими параметрами:

а) Входное сопротивление = 10 ГОм;

  • 8.3.1.1.13 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат измерений с допусками, приведенными в таблице 4.

Таблица 4

Диапазон измерений, В

Проверяемое значение напряжения, В

Входное сопротивление, ГОм

Допускаемые пределы измерений, В

от минус 0,1

0,101

10

0,10102

0,10098

до плюс 0,1

0,05

0,05001

0,04999

0

0,00001

-0,00001

-0,05

-0,05001

-0,04999

-0,101

-0,10102

-0,10098

от минус 1 до

1,01

10

1,01020

1,00980

плюс 1

0,5

0,50013

0,49988

0

0,00005

-0,00005

-0,5

-0,50013

-0,49988

-1,01

-1,01020

-1,00980

от минус 10

10,1

10

10,1020

10,0980

до плюс 10

5,0

5,0013

4,9988

0

0,0005

-0,0005

-5,0

-5,0013

-4,9988

-10,1

-10,1020

-10,0980

от минус 100

101

0,01

101,040

100,960

до плюс 100

50

50,023

49,978

0

0,005

-0,005

-50

-50,023

-49,978

-101

-101,040

-100,960

от минус 300

300

0,01

300,120

299,880

до плюс 300

150

150,068

149,933

0

0,015

-0,015

-150

-150,068

-149,933

-300

-300,120

-299,880

  • 8.3.1.1.14 Повторить шаги от 8.3.1.1.9 до 8.3.1.1.13 для каждой поверяемой точки, записанной для предела 100 мВ в таблице 4.

  • 8.3.1.1.15 Установить на калибраторе Н4-7 выходное напряжение постоянного тока значением 1,01 В.

  • 8.3.1.1.16 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = напряжение постоянного тока (DC Volts);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =1 В.

  • 8.3.1.1.17 Установить входное сопротивление изделия на 10 ГОм вызовом процедуры конфигурации вольтметра постоянного тока мультиметра (DMM Configure DC Voltage) со следующими параметрами:

а) Входное сопротивление = 10 ГОм;

  • 8.3.1.1.18 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат измерений с допусками, приведенными в таблице 4.

  • 8.3.1.1.19 Привести калибратор Н4-7 к исходному состоянию по причинам безопасности.

  • 8.3.1.1.20 Отключить все кабели от калибратора Н4-7 и изделия.

Результаты поверки считать положительными, если измеренные значения напряжения постоянного тока находятся в допускаемых пределах, указанных в таблице 4.

8.3.1.2 Определение диапазонов и абсолютной погрешности измерений напряже- ния переменного тока
  • 8.3.1.2.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.1.2.2 Выполнить проверку текущих режимов работы изделия.

  • 8.3.1.2.3 Подготовить к работе калибратор Н4-7 в соответствии с его эксплуатационной документацией.

  • 8.3.1.2.4 (Опционально) Выполнить регулировку изделия, которая настраивает калибровочные константы, опираясь на эталоны с известными значениями.

  • 8.3.1.2.5 Выполнить подключение изделия к калибратору Н4-7 как показано на рисун-

ке 2.

2 Muttifunction Calibrator

1 VinualBench DMM

1 - Изделие, 2 - Калибратор Н4-7, 3 Медный кабель с низкой термо-ЭДС Рисунок 2 - Кабельные соединения для измерения напряжения переменного тока

  • 8.3.1.2.6 Подождать 2 минуты для стабилизации термо-ЭДС.

Примечание - Стабилизацию термо-ЭДС проводить не нужно, если кабели не отсо-единялись/не подсоединялись.

  • 8.3.1.2.7 Установить на выходе калибратора Н4-7 среднеквадратичное значение напряжения переменного тока 0,006 В частотой 1 кГц.

  • 8.3.1.2.8 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = напряжение переменного тока (AC Volts);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =0,1 В.

  • 8.3.1.2.9 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат из-

мерений с допусками, приведенными в таблице 5.

Таблица 5

Диапазон измерений, В

Проверяемое значение напряжения, В

Значение частоты, кГц

Допускаемые пределы измерений, В

от минус 0,1

0,006

1

0,006057

0,005943

до плюс 0,1

0,05

0,05011

0,049890

0,101

0,101171

0,100829

от минус 1 до

0,06

1

0,06057

0,05943

плюс 1

0,5

0,5011

0,49890

1,01

1,01171

1,00829

от минус 10

0,6

1

0,6057

0,5943

до плюс 10

5

5,011

4,9890

10,1

10,1171

10,0829

от минус 100

6

1

6,057

5,943

до плюс 100

50

50,11

49,890

от минус 265 до 265

101

101,171

100,829

15,9

1

16,052

15,748

66,25

66,462

66,038

265

265,451

264,550

  • 8.3.1.2.10 Повторить шаги от 8.3.2.1.7 до 8.3.2.1.9 для каждой поверяемой точки и для каждого диапазона указанных в таблице 5.

  • 8.3.1.2.11 Привести калибратор Н4-7 к исходному состоянию по причинам безопасности.

  • 8.3.1.2.12 Отключить все кабели от калибратора Н4-7 и изделия.

Результаты поверки считать положительными, если измеренные среднеквадратичные значения напряжения переменного тока находятся в допускаемых пределах, указанных в таблице 5.

8.3.1.3 Определение диапазонов и абсолютной погрешности измерений сопротивления постоянному току
  • 8.3.1.3.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.1.3.2 Выполнить проверку текущих режимов работы изделия.

  • 8.3.1.3.3 Подготовить к работе калибратор Н4-7 в соответствии с его эксплуатационной документацией.

  • 8.3.1.3.4 (Опционально) Выполнить регулировку изделия, которая настраивает калибровочные константы, опираясь на эталоны с известными значениями.

  • 8.3.1.3.5 Выполнить подключение изделия к калибратору Н4-7 как показано на рисунке 3.

1 - Изделие, 2 - Калибратор Н4-7, 3,4 Медный кабель с низкой термо-ЭДС Рисунок 3 - Кабельные соединения для измерения сопротивления постоянному току до 100 кОм.

  • 8.3.1.3.6 Подождать 2 минуты для стабилизации термо-ЭДС.

Примечание - Стабилизацию термо-ЭДС проводить не нужно, если кабели не отсо-единялись/не подсоединялись.

  • 8.3.1.3.7 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = сопротивление (Resistance);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =100 Ом.

  • 8.3.1.3.8 Установить на выходе калибратора Н4-7 сопротивление постоянному току значением 0 Ом по 2-х проводной схеме измерения и внешним запуском.

  • 8.3.1.3.9 Вызвать процедуру чтения мультиметра (dmm Read). Чтобы позволить калибратору Н4-7 стабилизироваться.

  • 8.3.1.3.10 Подождать 5 секунд для стабилизации измерительной цепи.

  • 8.3.1.3.11 Вызвать процедуру чтения мультиметра (dmm Read) и Записать результат измерений.

  • 8.3.1.3.12 Установить на выходе калибратора Н4-7 сопротивление постоянному току значением 1 Ом по 2-х проводной схеме измерения и внешним запуском.

Примечание - Для измерений сопротивления постоянного тока значением 1 Ом необходимо совместно с калибратором Н4-7 использовать катушку электрического сопротивления Р321.

  • 8.3.1.3.13 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = сопротивление (Resistance);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =100 Ом.

  • 8.3.1.3.14 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат измерений с допусками, приведенными в таблице 6.

Таблица 6

Верхний предел диапазона измерений, кОм

Проверяемое значение, кОм

Допускаемые пределы измерений, кОм

0,1

0,001

0,001050

0,000950

0,1

0,100068

0,099932

1

0,01

0,010052

0,009948

1

1,00023

0,99977

10

0,1

0,10052

0,09948

10

10,00230

9,99770

100

1

1,0052

0,9948

100

100,0230

99,9770

  • 8.3.1.3.15 Повторить шаги от 8.3.1.3.12 до 8.3.1.3.14 для каждой поверяемой точки и для каждого диапазона указанных в таблице 6.

  • 8.3.1.3.16 Отключить все кабели от калибратора Н4-7 и изделия.

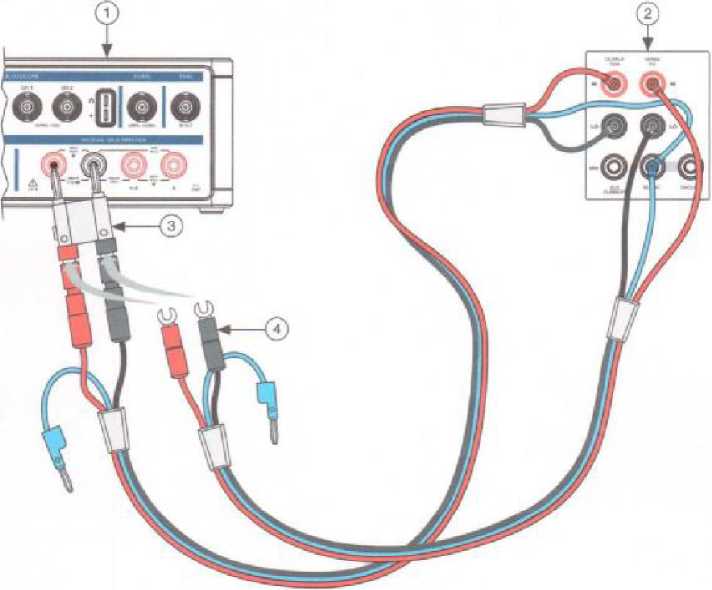

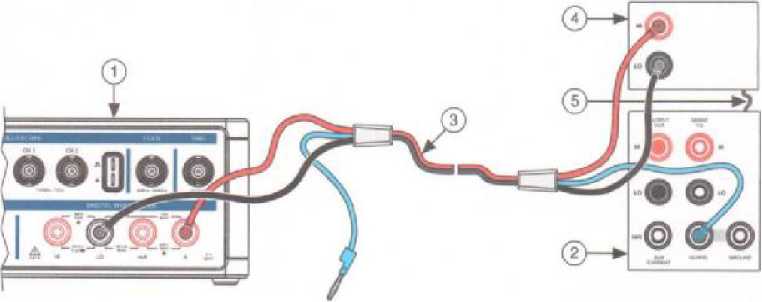

  • 8.3.1.3.17 Выполнить подключение изделия к калибратору Н4-7 как показано на рисунке 4.

    1 VirtuaiBench DMM 2 Multifunction Calibrator                  3 Low EMF Copper Cable

1 - Изделие, 2 - Калибратор Н4-7, 3- Медный кабель с низкой термо-ЭДС

Рисунок 4 - Кабельные соединения для измерения сопротивления постоянному току до 100 МОм

  • 8.3.1.3.18 Выждите 2 минуты для стабилизации термо-ЭДС.

  • 8.3.1.3.19 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = сопротивление (Resistance);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =1 МОм.

  • 8.3.1.3.20 Установить на выходе калибратора Н4-7 сопротивление постоянному току значением 0 Ом по 2-х проводной схеме измерения и внешним запуском.

  • 8.3.1.3.21 Вызвать процедуру чтения мультиметра (dmm Read), чтобы позволить калибратору Н4-7 стабилизироваться.

  • 8.3.1.3.22 Подождать 5 секунд для стабилизации.

  • 8.3.1.3.23 Вызвать процедуру чтения мультиметра (dmm Read) и Записать результат измерений.

  • 8.3.1.3.24 Установить на выходе калибратора Н4-7 сопротивление постоянному току значением 10 кОм по 2-х проводной схеме измерения и внешним запуском.

  • 8.3.1.3.25 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = сопротивление;

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =1 МОм.

  • 8.3.1.3.26 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат

измерений с допусками, приведенными в таблице 7. Таблица 7

Верхний предел диапазона измерений, МОм

Проверяемое значение, МОм

Допускаемые пределы измерений, МОм

1

0,01

0,010054

0,009947

1

1,00040

0,99960

10

0,1

0,10065

0,09935

10

10,01550

9,98450

100

1

1,0180

0,9820

100

101,3050

98,6950

8.3.1.3.27 Повторить шаги от 8.3.1.3.24 до 8.3.1.3.26 для каждой поверяемой точки и для каждого диапазона указанных в таблице 7.

Примечание - Для измерений сопротивления постоянного тока значением 100 МОм необходимо использовать меру электрического сопротивления Р4033.

  • 8.3.1.3.28 Привести калибратор Н4-7 к исходному состоянию по причинам безопасности.

  • 8.3.1.3.29 Отключить все кабели от калибратора Н4-7 и изделия.

Результаты поверки считать положительными, если измеренные значения сопротивления постоянному току находятся в допускаемых пределах, указанных в таблицах 6, 7.

8.3.1.4 Определение диапазонов и абсолютной погрешности измерений силы постоянного тока
  • 8.3.1.4.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.1.4.2 Выполнить проверку текущих режимов работы изделия.

  • 8.3.1.4.3 Подготовить к работе калибратор Н4-7 в соответствии с его эксплуатационной документацией.

  • 8.3.1.4.4 (Опционально) Выполнить регулировку изделия, которая настраивает калибровочные константы, опираясь на эталоны с известными значениями.

  • 8.3.1.4.5 Выполнить подключение изделия к калибратору Н4-7 как показано на рисунке 5.

1 - Изделие, 2 - Калибратор Н4-7, 3 Медный кабель с низкой термо-ЭДС

Рисунок 5 - Кабельные соединения для измерения силы постоянного тока значением до 0,1 А.

  • 8.3.1.4.6 Подождать 2 минуты для стабилизации термо-ЭДС.

Примечание - Стабилизацию термо-ЭДС проводить не нужно, если кабели не отсо-единялись/не подсоединялись.

  • 8.3.1.4.7 Установить на выходе калибратора Н4-7 значение силы постоянного тока 0,0101 А.

  • 8.3.1.4.8 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = постоянный ток (DC Current);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) = 0,01 А.

  • 8.3.1.4.9 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат из-

мерений с допусками, приведенными в таблице 8.

Таблица 8

Диапазон измерений, А

Проверяемое значение напряжения, А

Допускаемые пределы измерений, А

от минус 0,01 до

0,0101

0,0101091

0,0100909

плюс 0,01

0

0,0000020

-0,0000020

-0,0101

-0,0101091

-0,0100909

от минус 0,1 до

0,101

0,101074

0,100926

плюс 0,1

0

0,000003

-0,000003

-0,101

-0,101074

-0,100926

  • 8.3.1.4.10 Повторить шаги от 8.3.1.4.7 до 8.3.1.4.9 для каждой поверяемой точки и для каждого диапазона указанных в таблице 8.

  • 8.3.1.4.11 Привести калибратор Н4-7 к исходному состоянию по причинам безопасности.

  • 8.3.1.4.12 Отключить все кабели от калибратора Н4-7 и изделия.

  • 8.3.1.4.13 Выполнить подключение изделия к калибратору Н4-7 с преобразователем напряжения-тока Я9-44 как показано на рисунке 6

1 - Изделие, 2 - Калибратор Н4-7 с преобразователем напряжения-тока Я9-44,

  • 3 - Медный кабель с низкой термо-ЭДС

Рисунок 6 - Кабельные соединения для измерения силы постоянного тока значением до 10 А.

  • 8.3.1.4.14 Подождать 2 минуты для стабилизации термо-ЭДС.

Примечание - Стабилизацию термо-ЭДС проводить не нужно, если кабели не отсо-единялись/не подсоединялись.

  • 8.3.1.4.15 Установить на выходе калибратора Н4-7 с преобразователем напряжения-тока Я9-44 значение силы постоянного тока 1,01 А.

  • 8.3.1.4.16 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = постоянный ток (DC Current);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =1 А.

  • 8.3.1.4.17 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат измерений с допусками, приведенными в таблице 9.

Таблица 9

Диапазон измерений, А

Проверяемое значение напряжения, А

Допускаемые пределы измерений, А

от минус 1 до

1,01

1,01156

1,00844

плюс 1

0

0,00025

-0,00025

-1,01

-1,01156

-1,00844

от минус 10 до

10

10,01340

9,98660

плюс 10

0

0,0004

-0,0004

-10

-10,0134

-9,9866

8.3.1.4.18 Повторить шаги от 8.3.1.4.15 до 8.3.1.4.17 для каждой поверяемой точки и для каждого диапазона указанных в таблице 9.

8.3.1.4.19 Привести калибратор Н4-7 к исходному состоянию по причинам безопасно-

сти.

8.3.1.4.20 Отключить все кабели от калибратора Н4-7 и изделия.

Результаты поверки считать положительными, если измеренные значения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 8, 9.

8.3.1.5 Определение диапазонов и абсолютной погрешности измерений силы пе- ременного тока
  • 8.3.1.5.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.1.5.2 Выполнить проверку текущих режимов работы изделия.

  • 8.3.1.5.3 Подготовить к работе калибратор Н4-7 в соответствии с его эксплуатационной документацией.

  • 8.3.1.5.4 (Опционально) Выполнить регулировку изделия, которая настраивает калибровочные константы, опираясь на эталоны с известными значениями.

  • 8.3.1.5.5 Выполнить подключение изделия к калибратору Н4-7 как показано на рисунке 7.

    1 VirtualBench DMM

    2 Multifunction Calibrator

    3 Low EMF Copper Cable

  • 1 - Изделие, 2 - Калибратор Н4-7, 3 Медный кабель с низкой термо-ЭДС

Рисунок 7 - Кабельные соединения для измерения силы переменного тока среднеквадратичных значений до 0,05 А.

  • 8.3.1.5.6 Подождать 2 минуты для стабилизации термо-ЭДС.

Примечание - Стабилизацию термо-ЭДС проводить не нужно, если кабели не отсо-единялись/не подсоединялись.

  • 8.3.1.5.7 Установить на выходе калибратора Н4-7 среднеквадратичное значение силы переменного тока 0,0003 А частотой 1 кГц.

  • 8.3.1.5.8 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = переменный ток (AC Current);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =0,005 А.

  • 8.3.1.5.9 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат из-

мерений с допусками, приведенными в таблице 10. Таблица 10

Верхний предел диапазона измерений, А

Проверяемое значение напряжения, А

Значение частоты, кГц

Допускаемые пределы измерений, А

0,005

0,0003

1

0,0003023

0,0002977

0,0025

0,0025155

0,0024845

0,00505

0,0050808

0,0050192

0,05

0,003

1

0,0030230

0,0029770

0,025

0,02516

0,02485

0,0505

0,05081

0,05019

  • 8.3.1.5.10 Повторить шаги от 8.3.1.5.7 до 8.3.1.5.9 для каждой поверяемой точки и для каждого диапазона указанных в таблице 10.

  • 8.3.1.5.11 Привести калибратор Н4-7 к исходному состоянию по причинам безопасности.

  • 8.3.1.5.12 Отключить все кабели от калибратора Н4-7 и изделия.

  • 8.3.1.5.13 Выполнить подключение изделия к калибратору Н4-7 как показано на рисунке 8

1 - Изделие, 2 - Калибратор Н4-7, 3 - Медный кабель с низкой термо-ЭДС

Рисунок 8 - Кабельные соединения для измерения силы переменного тока среднеквадратичных значений до 5 А.

  • 8.3.1.5.14 Подождать 2 минуты для стабилизации термо-ЭДС.

Примечание - Стабилизацию термо-ЭДС проводить не нужно, если кабели не отсо-единялись/не подсоединялись.

  • 8.3.1.5.15 Установить на выходе калибратора Н4-7 среднеквадратичное значение силы переменного тока 0,03 А.

  • 8.3.1.5.16 Вызвать процедуру конфигурации измерений мультиметра (DMM Configure Measurement) со следующими параметрами:

а) Функция (function) = переменный ток (AC Current);

б) Автоматический диапазон (Auto Range) = FALSE;

в) Ручной диапазон (Manual Range) =0,5 А.

  • 8.3.1.5.17 Вызвать процедуру чтения мультиметра (dmm Read). Сравнить результат измерений с допусками, приведенными в таблице 11.

Таблица 11

Верхний предел диапазона измерений, А

Проверяемое значение напряжения, А

Значение частоты, кГц

Допускаемые пределы измерений, А

0,5

0,03

1

0,03020

0,02980

0,25

0,25130

0,24870

0,505

0,50758

0,50243

5

0,3

1

0,3033

0,2967

2,5

2,5165

2,4835

5,05

5,0818

5,0182

  • 8.3.1.5.18 Повторить шаги от 8.3.1.5.15 до 8.3.1.5.17 для каждой поверяемой точки и для каждого диапазона, указанных в таблице 11.

  • 8.3.1.4.19 Привести калибратор Н4-7 к исходному состоянию по причинам безопасности.

  • 8.3.1.4.20 Отключить все кабели от калибратора Н4-7 и изделия.

Результаты поверки считать положительными, если измеренные среднеквадратичные значения переменного тока находятся в допускаемых пределах, указанных в таблице 10, 11.

  • 8.3.2 Определение метрологических характеристик осциллографа

8.3.2.1 Определение диапазонов и допускаемой относительной погрешности установки напряжения смещения
  • 8.3.2.1.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.2.1.2 Подключить к каналу 1 осциллографа разъем BNC 50 Ом (терминатор), из комплекта поставки изделия, как показано на рисунке 9.

1 VirtualBench Oscilloscope                      2  50 О Terminator

Рисунок 9

  • 8.3.2.1.3 Выполнить инициализацию осциллографа.

  • 8.3.2.1.4 Вызвать процедуру конфигурации аналогового канала осциллографа (MSO Analog Chanel) со следующими параметрами:

- частота дискретизации: 1МВыб/с;

- время захвата: 0,1 с;

  • - преждевременный запуск: 140-9 с;

  • - режим дискретизации: дискретный (sample);

  • 8.3.2.1.5 Выполнить установку аналогово канала осциллографа со следующими пара-

    метрами:

    • - включить канал = TRUE;

    • - канал = mso/1;

  • - режим входа = по постоянному току;

  • - коэффициент ослабления = 1 Х;

- вертикальный диапазон = 20 В ;

- вертикальное смещение = 0.

  • 8.3.2.1.6 Выполнить запуск осциллографа.

  • 8.3.2.1.7 Вызвать процедуру чтения осциллографа (MSO Read). Сравнить результат

измерений с допусками, приведенными в таблице 12. Таблица 12

Диапазон измерений, В

Значение напряжения по вертикальной оси, В

Допускаемые пределы измерений, В

от минус 20 до плюс 20

0

- 0,4

0,4

от минус 10 до плюс 10

- 0,2

0,2

от минус 5 до плюс 5

- 0,1

0,1

от минус 2 до плюс 2

- 0,04

0,04

от минус 1 до плюс 1

- 0,02

0,02

от минус 0,5 до плюс 0,5

- 0,01

0,01

от минус 0,2 до плюс 0,2

- 0,004

0,004

от минус 0,1 до плюс 0,1

- 0,002

0,002

от минус 0,05 до плюс 0,05

- 0,001

0,001

8.3.2.1.8 Остановить работу осциллографа;

8.3.2.1.9. Повторить действия 8.3.2.1.4 - 8.3.2.1.7 для всех диапазонов таблицы 12; 8.3.2.1.10 Отключить от канала 1 осциллографа разъем BNC 50 Ом (терминатор);

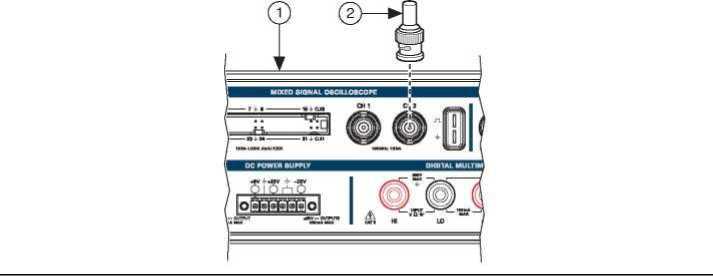

8.3.2.1.11. Подключить к каналу 2 осциллографа разъем BNC 50 Ом (терминатор) как показано на рисунке 10.

1 VirtualBench Oscilloscope                      2  50 Q Terminator

Рисунок 10

8.3.2.1.12. Повторить действия 8.3.2.1.4 - 8.3.2.1.7 для всех диапазонов таблицы 12, предварительно изменив в действии 8.3.2.1.5 значение канала на mso/2.

Результаты поверки считать положительными, если значения напряжения смещения находятся в допускаемых пределах, указанных в таблице 12.

8.3.2.2 Определение относительной погрешности коэффициента усиления
  • 8.3.2.2.1 Выполнить подготовку калибратора осциллографов Fluke 9500B (далее - калибратор 9500В) к работе в соответствии с его эксплуатационной документацией для высокоимпедансных нагрузок.

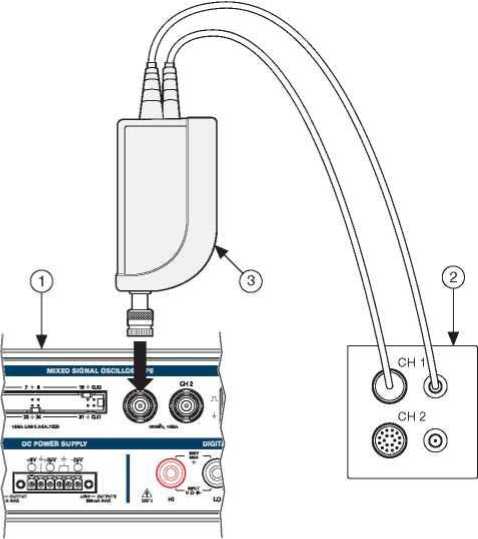

  • 8.3.2.2.2 Соедините канал 1 осциллографа с активной головкой FLUKE 9530 калибратора 9500B, как показано на рисунке 11.

  • 8.3.2.2.10 Установить на калибраторе 9500 В положительное выходное напряжение постоянного тока до плюс 90 % диапазона или плюс 18 В Записать значение как Vpos..

  • 8.3.2.2.11 Подождать не менее 5 секунд для установки калибратора 9500В.

  • 8.3.2.2.12 Запустить осциллограф.

  • 8.3.2.2.13 Снять показания аналогового сигнала. Сохранить эти значения как Vmeas_pos.

  • 8.3.2.2.14 Остановить работу осциллографа.

  • 8.3.2.2.15 Рассчитать погрешность коэффициента усиления по формуле (1).

    ((Vmeas_pos

    -Vmeas_neg)/(Vpos - Vneg) - 1) X 100 %

    (1)

  • 8.3.2.2.16 Убедиться, что рассчитанные значения относительной погрешности коэф-

    осциллографа.

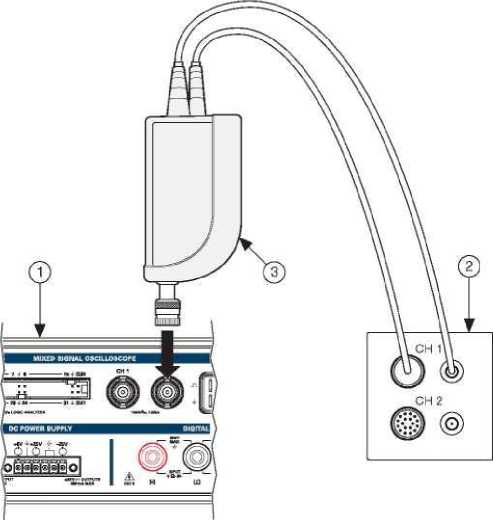

    8.3.2.2.21 Соедините канал 2 осциллографа с активной головкой FLUKE 9530 калибратора 9500B, как показано на рисунке 12.

фициента усиления находится в допускаемых пределах, указанных в таблице 13 Таблица 13

Диапазон измерений, В

Значение Vpos

Значение Vneg

Пределы допускаемой относительной погрешности коэффициента усиления, %

от минус 20 до плюс 20

18

- 18

± 2

от минус 10 до плюс 10

9

- 9

± 2

от минус 5 до плюс 5

4,5

- 4,5

± 2

от минус 2 до плюс 2

1,8

- 1,8

± 2

от минус 1 до плюс 1

0,9

- 0,9

± 2

от минус 0,5 до плюс 0,5

0,45

- 4,5

± 2

от минус 0,2 до плюс 0,2

0,18

- 0,18

± 2

от минус 0,1 до плюс 0,1

0,09

- 0,09

± 2

от минус 0,05 до плюс 0,05

0,045

- 0,045

± 2

8.3.2.2.17 Повторить действия 8.3.2.2.5 - 8.3.2.2.16 для всех диапазонов таблицы 4; 8.3.2.2.19 Остановить работу осциллографа;

8.3.2.2.20 Отключить активную головку FLUKE 9530 калибратора 9500B от канала 1

  • 1 - Осциллограф.

  • 2 - Калибратора осциллографов 9500B.

  • 3 - Активная головка FLUKE 9530.

Рисунок 12

8.3.2.2.22 Повторить действия 8.3.2.2.5 - 8.3.2.2.19 для всех диапазонов таблицы 13, предварительно изменив в действии 8.3.2.2.5 значение канала на mso/2.

8.3.2.2.23 Результаты поверки считать положительными, если рассчитанные значения относительной погрешности коэффициента усиления находятся в допускаемых пределах, указанных в таблице 13.

  • 8.3.3 Определение метрологических характеристик генератора произвольных сигналов

8.3.3.1 Определение допускаемой относительной погрешности установки напряжения смещения
  • 8.3.3.1.1 Включить изделие в соответствии с его эксплуатационной документацией.

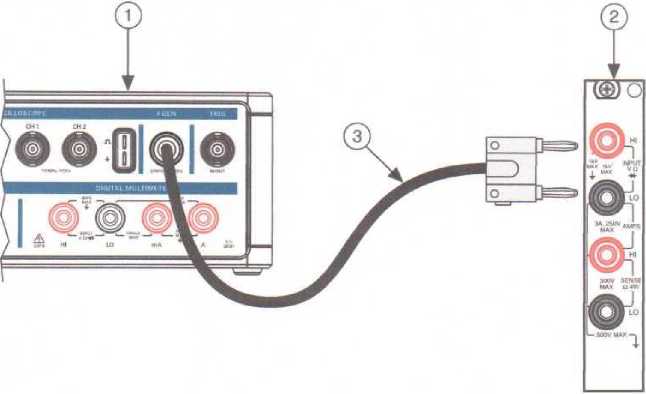

  • 8.3.3.1.2 Выполнить подключение генератора произвольных сигналов к мультиметру В7-64 (далее - мультиметр) как показано на рисунке 13.

  • 1 - Генератор

  • 2 - Мультиметр.

3 - Соединительный кабель Рисунок 13

  • 8.3.3.1.4 Выполнить инициализацию генератора.

  • 8.3.3.1.5 Выполнить установку характеристик сигнала генератора со следующими параметрами:

  • - функция сигнала: постоянный ток (DC Current);

  • - смещение по постоянному току: 0.

  • 8.3.3.1.6 Выполнить процедуру установки фильтра генератора со следующими параметрами:

  • - включить фильтр = TRUE.

  • 8.3.3.1.7 Выполнить запуск генератора и Включить фильтр.

  • 8.3.3.1.8 Подождать, не менее, 100 миллисекунд для его установки.

  • 8.3.3.1.9 Выполнить измерение в диапазоне 100 мВ. Убедиться, что значения напряжения смещения находится в допускаемых пределах, указанных в таблице 14.

Таблица 14

Проверяемое значение напряжения, В

Значение фильтра

Допускаемые пределы, В

0

TRUE (On)

-0,007

0,007

0

FALSE (Off)

-0,007

0,007

  • 8.3.3.1.10 Выполнить процедуру установки фильтра генератора со следующими параметрами:

- включить фильтр = FALSE.

  • 8.3.3.1.11 Подождать, не менее, 100 миллисекунд для его установки.

  • 8.3.3.1.12 Выполнить измерение в диапазоне 100 мВ. Убедиться, что значения напряжения смещения находится в допускаемых пределах, указанных в таблице 14.

  • 8.3.3.1.13 Результаты поверки считать положительными, если значения напряжения смещения находятся в допускаемых пределах, указанных в таблице 14.

8.3.3.2 Определение относительной погрешности коэффициента усиления
  • 8.3.3.2.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.3.2.2 Выполнить подключение генератора произвольных сигналов к мультиметру как показано на рисунке 13.

  • 8.3.3.2.3 Выполнить инициализацию генератора.

  • 8.3.3.2.4 Выполнить установку характеристик сигнала генератора со следующими параметрами:

- функция сигнала: постоянный ток (DC Current);

- смещение по постоянному току: 12.

  • 8.3.3.2.5 Выполнить процедуру установки фильтра генератора со следующими параметрами:

- включить фильтр = TRUE.

  • 8.3.3.2.6 Включить фильтр.

  • 8.3.3.2.7 Подождать, не менее, 100 миллисекунд для установки генератора.

  • 8.3.3.2.8 Выполнить запуск генератора.

  • 8.3.3.2.9 Выполнить измерение с помощью цифрового мультиметра в максимально доступном диапазоне более 12 В. Убедиться, что значения напряжения находится в допускаемых пределах, указанных в таблице 15.

Таблица 15

Проверяемое значение напряжения, В

Значение фильтра

Допускаемые пределы, В

+12

TRUE (On)

11,88

12,12

FALSE (Off)

11,88

12,12

-12

TRUE (On)

-12,12

-11,88

FALSE (Off)

-12,12

-11,88

  • 8.3.3.2.10 Выполнить процедуру установки фильтра генератора со следующими параметрами:

- включить фильтр = FALSE.

  • 8.3.3.2.11 Подождать, не менее, 100 миллисекунд для его установки.

  • 8.3.3.2.12 Выполнить измерение с помощью цифрового мультиметра в максимально доступном диапазоне более 12 В. Убедиться, что значения напряжения находится в допускаемых пределах, указанных в таблице 15.

  • 8.3.3.2.13 Повторить действия 8.3.3.2.4 - 8.3.3.2.12 установив смещение по постоянному току минус 12 В;

  • 8.3.3.2.14 Выключите генератор.

  • 8.3.3.2.15 Результаты поверки считать положительными, если рассчитанные значения относительной погрешности коэффициента усиления находятся в допускаемых пределах, указанных в таблице 15.

  • 8.3.4 Определение метрологических характеристик источника питания постоянного тока

8.3.4.1 Определение допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока
  • 8.3.4.1.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.4.1.2 Настроить мультиметр на диапазон измерений напряжения постоянного тока с пределом измерений 12,5 В.

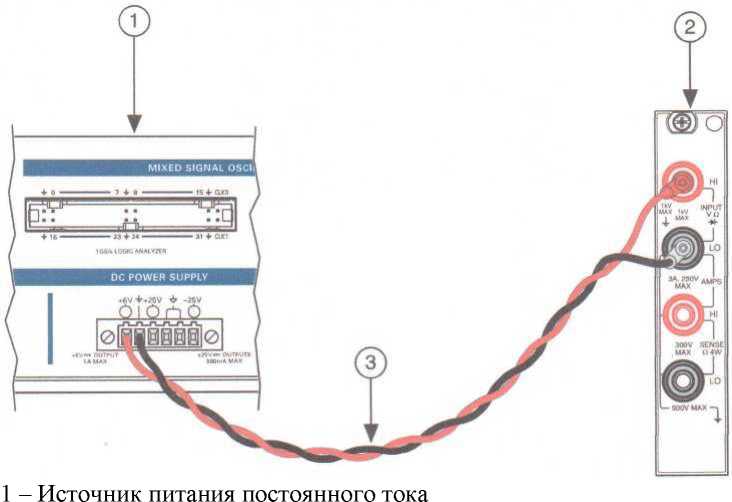

  • 8.3.4.1.3 Выполнить подключение источника питания постоянного тока к мультиметру как показано на рисунке 14 для канала «+6 V».

  • 2 - Мультиметр, 3 - Соединительный кабель

Рисунок 14

  • 8.3.4.1.4 Выполнить инициализацию источника питания постоянного тока.

  • 8.3.4.1.5 Вызвать процедуру конфигурации включения всех каналов источника питания постоянного тока со следующими параметрами:

  • - включение выхода = TRUE.

  • 8.3.4.1.6 Вызвать процедуру настройки конфигурации выходного канала со следующими параметрами:

  • - канал = ps/+6V;

  • - уровень напряжения = 0,3 В;

  • - ограничение по току 1 А.

  • 8.3.4.1.7 Подождать, не менее, 20 секунд для установки источника питания постоянного тока.

  • 8.3.4.1.8 Выполнить измерения и убедиться, что значения напряжения находятся в до-

пускаемых пределах, указанных в таблице 16. Таблица 16

Канал

Проверяемое значение напряжения, В

Ограничение по току, А

Допускаемые пределы, В

+6 V

0,3

1

0,30530

0,29470

0,9

0,90590

0,89410

3

3,00800

2,99200

5,1

5,11010

5,08990

5,7

5,71070

5,68930

+25 V

1,25

0,5

1,27125

1,22875

3,75

3,77375

3,72625

12,5

12,53250

12,46750

21,25

21,29125

21,20875

23,75

23,79375

23,70625

-25 V

-1,25

0,5

-1,2288

-1,2713

-3,75

-3,7263

-3,7738

-12,5

-12,4675

-12,5325

-21,25

-21,2088

-21,2913

-23,75

-23,7063

-23,7938

8.3.4.1.10 Выполнить процедуру установки чтения выхода со следующими параметрами:

- канал = ps/+6V.

  • 8.3.4.1.12 Повторить действия с 8.3.4.1.7 по 8.3.4.1.9 для остальных значений напряжения канала «+6 V». Убедиться, что измеренные значения напряжения находится в допускаемых пределах, указанных в таблице 16.

  • 8.3.4.1.13 Выполнить сброс инструмента.

  • 8.3.4.1.14 Отключить источник питания постоянного тока от мультиметра.

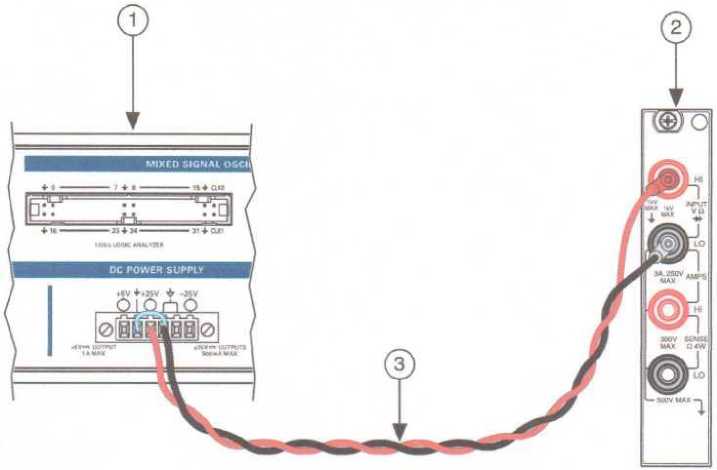

  • 8.3.4.1.15 Выполнить подключение источника питания постоянного тока к мультиметру как показано на рисунке 15 для канала «+25 V».

  • 1 - Источник постоянного тока

  • 2 - Мультиметр.

  • 3 - Соединительный кабель

Рисунок 14

  • 8.3.4.1.16 Настроить мультиметр на диапазон измерений напряжения постоянного тока 100 В.

  • 8.3.4.1.17 Повторить действия с 8.3.4.1.5 по 8.3.4.1.12 для остальных значений напряжения канала + 25 V. Убедиться, что измеренные значения напряжения находится в допускаемых пределах, указанных в таблице 16.

  • 8.3.4.1.18 Отключить источник питания постоянного тока от мультиметра.

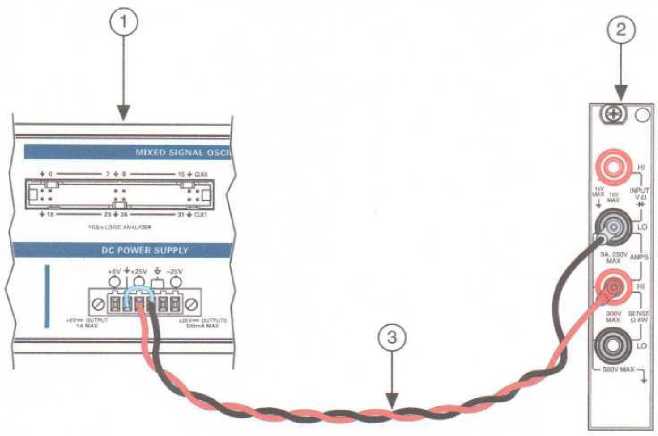

  • 8.3.4.1.19 Выполнить подключение источника питания постоянного тока к мультиметру как показано на рисунке 16 для канала «+25 V».

  • 1 - Источник постоянного тока

  • 2 - Мультиметр.

  • 3 - Соединительный кабель

Рисунок 16

  • 8.3.4.1.20 Повторить действия с 8.3.4.1.5 по 8.3.4.1.12 для остальных значений напряжения канала «-25 V». Убедиться, что измеренные значения напряжения находится в допускаемых пределах, указанных в таблице 16.

Результаты поверки считать положительными, если измеренные значения напряжения постоянного тока находятся в допускаемых пределах, указанных в таблице 16.

8.3.4.2 Определение допускаемой абсолютной погрешности воспроизведения силы постоянного тока
  • 8.3.4.2.1 Включить изделие в соответствии с его эксплуатационной документацией.

  • 8.3.4.2.2 Настроить мультиметр на диапазон измерений постоянного тока 1 А.

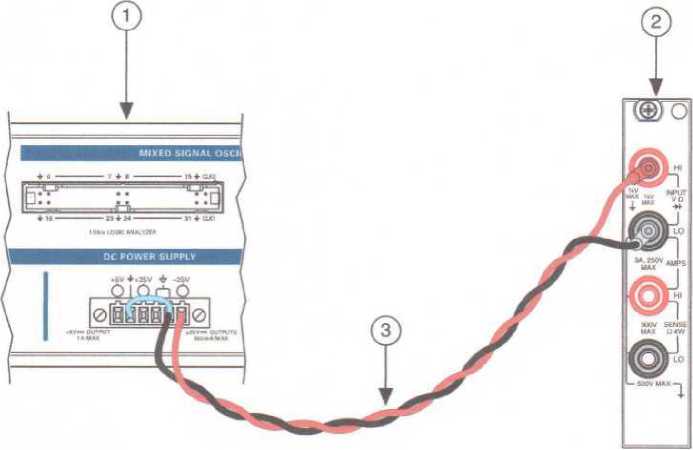

  • 8.3.4.2.3 Выполнить подключение источника питания постоянного тока к мультиметру как показано на рисунке 17 для канала «+6 V».

ф               @

MIXED SIGNAL О:

DC POWER SUPPLY

1ВВД0
  • 1 - Источник постоянного тока; 2 - Мультиметр; 3 - Соединительный кабель Рисунок 17

  • 8.3.4.2.4 Выполнить инициализацию источника питания постоянного тока.

  • 8.3.4.2.5 Выполнить установку характеристик токового выхода источника питания постоянного тока со следующими параметрами:

  • 8.3.4.2.6 Вызвать процедуру настройки конфигурации выходного канала со следующими параметрами:

- канал = ps/+6V;

- уровень тока = 0,05 А;

- ограничение по напряжению 6 В .

  • 8.3.4.2.7 Вызвать процедуру конфигурации включения всех каналов источника питания постоянного тока со следующими параметрами:

- включение выхода = TRUE.

  • 8.3.4.2.8 Подождать, не менее, 30 секунд для его установки.

  • 8.3.4.2.9 Выполнить измерения и убедиться, что значения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 17.

Таблица 17

Канал

Проверяемое значение тока, А

Ограничение по напряжению, В

Допускаемые пределы, А

+6 V

0,05

+6

0,06010

0,03990

0,15

0,16030

0,13970

0,5

0,51100

0,48900

0,85

0,86170

0,83830

0,95

0,96190

0,93810

+25 V

0,025

+25

0,03505

0,01495

0,075

0,08515

0,06485

0,25

0,26050

0,23950

0,425

0,43585

0,41415

0,475

0,48595

0,46405

-25 V

0,025

-25

0,0351

0,0150

0,075

0,0852

0,0649

0,25

0,2605

0,2395

0,425

0,4359

0,4142

0,475

0,4860

0,4641

  • 8.3.4.2.10 Выполнить процедуру установки чтения выхода со следующими параметрами:

- канал = ps/+6V.

  • 8.3.4.2.11 Повторить действия с 8.3.4.2.6 по 8.3.4.2.9 для остальных значений силы тока канала «+6 V». Убедиться, что измеренные значения силы тока находится в допускаемых пределах, указанных в таблице 17.

  • 8.3.4.2.12 Выполнить сброс инструмента.

  • 8.3.4.2.13 Отключить источник питания постоянного тока от мультиметра.

  • 8.3.4.2.14 Выполнить подключение источника питания постоянного тока к мультиметру как показано на рисунке 18 для канала «+25 V».

MIXED SIGNAt OS<

ОС POWER SUPPLY

  • 1 - Источник питания постоянного тока

  • 2 - Мультиметр.

  • 3 - Соединительный кабель

Рисунок 18

  • 8.3.4.2.15 Повторить действия с 8.3.4.2.6 по 8.3.4.2.9 для остальных значений силы тока канала «+25 V». Убедиться, что измеренные значения силы тока находится в допускаемых пределах, указанных в таблице 17.

  • 8.3.4.2.16 Отключить источник питания постоянного тока от мультиметра.

  • 8.3.4.2.17 Выполнить подключение источника питания постоянного тока к мультиметру как показано на рисунке 18 для канала «-25 V».

Ф               0

MIXED SIGNAL OSCUl

DC POWER SUPPLY

XOV SENSE

  • 1 - Источник питания постоянного тока изделия

  • 2 - Мультиметр.

  • 3 - Соединительный кабель

Рисунок 19

  • 8.3.4.1.20 Повторить действия с 8.3.4.2.6 по 8.3.4.2.9 для остальных значений тока канала «- 25 V». Убедиться, что измеренные значения тока находится в допускаемых пределах, указанных в таблице 17.

Результаты поверки считать положительными, если измеренные значения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 17.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты измерений и расчетов занести в протокол поверки.

  • 9.2 При положительных результатах поверки на изделие выдается свидетельство установленного образца (или делается отметка о поверке в формуляре (паспорте) в установленном порядке).

  • 9.3 При отрицательных результатах поверки применение изделия запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Заместитель начальника отдела - начальник лаборатории

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

А. Заболотнов

И. Черкасов

Старший научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
