Методика поверки «Тестеры/анализаторы кабельные серии DSP (DSP-2000, DSP-4000, DSP-4100) в комплекте с адаптерами DSP-FTK, DSP-FTA410S, DSP-FTA430S, DSP-FTA440S фирмы «FLUKE Corporation», США» (Код не указан!)

«УТВЕРЖДАЮ»

НАЧАЛЬНИК 32 ГНИИИ МО РФ

Храменков

2001 г.

ИНСТРУКЦИЯ

Тестеры/анализаторы кабельные серии DSP (DSP-2000, DSP-4000, DSP-4100) в комплекте с адаптерами DSP-FTK, DSP-FTA410S, DSP-FTA430S, DSP-FTA440S фирмы «FLUKE Corporation», США. Методика поверки.

Москва. 2001г

СОДЕРЖАНИЕ

• 1. Общие положения

• 2. Операции позерки............................

• 3. Средства поверки

• 4. Требования к квалификации поверителей

• 5. Требования безопасности

• 6. Условия поверки

• 7. Подготовка к поверке

• 8. Проведение поверки

  • 8.1. Внешний осмотр

  • 8.2. Опробование

  • 8.3. Определение (контроль) метрологических характеристик

• 9. Обработка результатов измерений

• 10. Оформление результатов поверки

Приложение 1. Форма свидетельства о поверке

Приложение 2. Форма извещения о непригодности к применению ....

• 1. ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1. Настоящая методика поверки распространяется на кабельный тестер/ анализатор серии DSP (DSP-2000, DSP-4000, DSP-4100) производства фирмы FLUKE Corporation и устанавливает объем работ при проведении первичной и периодической их поверки.

  • 1.2. Первичная поверка кабельных тестер/ анализаторов серии DSP производится при выпуске их из производства и после ремонта.

  • 1.3. Периодическая поверка кабельных тестеров/ анализаторов серии DSP, находящихся в эксплуатации, производится 1 раз в год, а находящихся на хранении - 1 раз в три года.

  • 1.4. Настоящая методика разработана в соответствии с требованиями правил по метрологии Госстандарта ПР 50.2.006 "ГСИ. Порядок проведения поверки средств измерений".

• 2. ОПЕРАЦИИ ПОВЕРКИ

Перечень наименований операций, проводимых при поверке кабельных тестеров/ анализаторов серии DSP, приведен в таблице!.

Таблица 1 - Операции поверки

3. Средства поверки

• 3.1 Рекомендуемые средства поверки приведены в таблице 2. Вместо указанных в таблице 2 средств позерки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений поверены и иметь свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

Таблица 2 - Перечень средств поверки

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1. Поверка должна осуществляться лицами, аттестованными в качестве поверителей в порядке, установленном в ПР 50.2.012-94.

  • 4.2. К выполнению работ при первичной поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III для электроустановок напряжением до 1000 В.

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 6. УСЛОВИЯ ПОВЕРКИ

  • 6.1. Первичная и периодическая поверка кабельных тестер/анализаторов серии DSP проводится в условиях, обеспечивающих выполнения всех операций поверки по настоящей методике.

• 7. ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1. Подготовьте к работе средства измерений, необходимые для проведения поверки в соответствии с разделами технических описаний на соответствующие средства измерений.

  • 7.2. Подключите пггеккер адаптера/зарядного устройства до щелчка.

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр.

При проведении внешнего осмотра проверяется:

• ■ сохранность пломб;

• ■ чистота и исправность разъемов и гнезд;

• ■ наличие предохранителей;

• ■ отсутствие механических повреждений корпуса и ослабления элементов конструкции;

• ■ сохранность механических органов управления и четкость фиксации их по

ложения.

Приборы, имеющие дефекты (механические повреждения), бракуют и направляют в ремонт.

8.2 Опробование

8.2.1 Перед включением тестера установите аккумуляторы в батарейный отсек в батарейный отсек тестера, подключите адаптер/зарядное устройство к тестеру и включите адаптер/зарядное устройство в сеть электропитания и произведите зарядку аккумуляторов в течение 3 часов. Во время зарядки можно проводить работу с тестером.

• 8.2.2. Включите тестер, установив круговой переключатель в положение "Single test". Проверьте правильность функционирования клавиш в системе меню в соответствии с таблицей 8.1.

  Таблица 8.1.

  Клавиша	Функция
  А>,Т,Ч	Перемещение по экрану вверх, вправо, вниз, влево
  Enter	Выбор активного элемента
  Test	Запуск активного теста
  Exit	Выход из активного экрана
  1,23,4	Выбор функции на экране

• 8.2.3. Поверните круговой переключатель в положение "SPECIAL FUNCTION". Выберите при помощи клавиши ▼ режим "Self Test" и нажмите клавишу "Enter". Проследите за отсутствием сообщений об ошибках во время проведения самотестирования.

• 8.2.4. Убедитесь в возможности изменения значения номинальной скорости распространения. Выберите меню "Determine Cable NVP" при помощи клавиши ▼ . Нажмите клавишу “Enter". При помощи клавиш ▲, ▼ убедитесь в возможности изменения в диапазоне 50-г99,9%.

• 8.2.5. Если по результатам выполнения пп.8.1.,8.2. получены отрицательные результаты, свидетельствующие о невозможности выполнения тестером своих функций, он признается непригодным и на него выдается извещение о непригодности.

• 8.3. Определение (контроль) метрологических характеристик.

• 8.3.1. Определение уровня выходного сигнала

• 8.3.1.1. Определение уровня выходного сигнала проводится при следующих номинальных значениях: -30,-20,-10 и -0 дБ. При помощи программного обеспечения кабельного тестер/ анализатора серии DSP установите стандарт проверки "TSB-67".

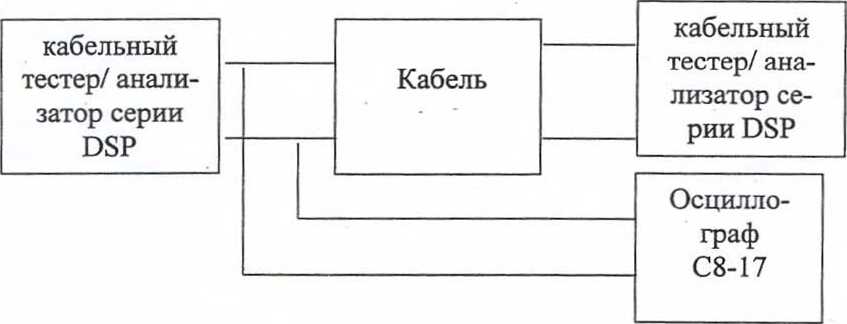

• 8.3.1.2. Соберите схему согласно рис.8.1.



Рис.8.1.

/

• 8.3.1.2. Установите на осциллографе длительность развертки 0,1 мс/дел, амплитуду 0,01 В'/дел для уровня -30 дБ, 0.1 В для уровня -20 и -10 дБ, 0.2 В для уровня 0 дБ.

• 8.3.1.3. Включите приборы, после прохождения самотестирования установите режимы одиночного тестирования и измерения затухания в линии. Включите режим измерений.

• 8.3.1.4. Убедитесь в индикации результатов измерений затухания. Измерьте амплитуду измерительного сигнала при помощи осциллографа.

• 8.3.1.5. Вычислите величину уровня сигнала в дБ по формуле:

где U_x - амплитуда измерительного сигнала, В.

• 8.3.1.6. Результаты испытаний считаются удовлетворительными, если разности значений установленных уровней сигналов и рассчитанных по формуле (1) не превышают величину ± 1 дБ.

• 8.3.2. Методика проверки погрешности измерения затухания

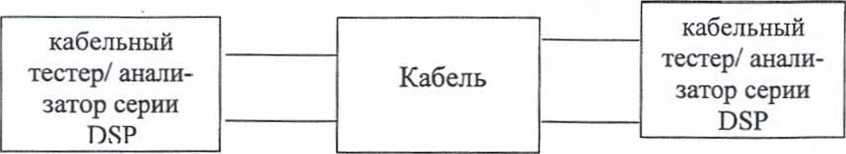

• 8.3.2.1. Соберите схему согласно рис. 8.2.



  Рис.8.2.

• 8.3.2.2. При помощи программного обеспечения кабельного тестер/ анализатора серии DSP установите стандарт проверки "TSB-67", частоту - 2 МГц.

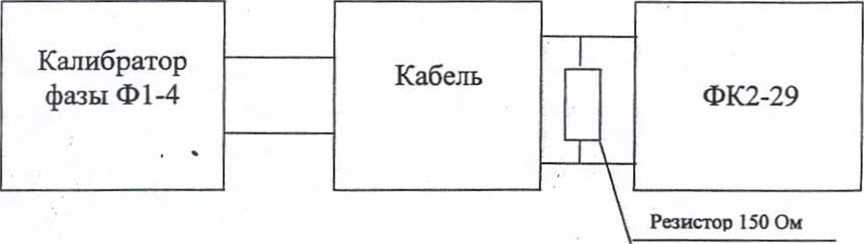

• 8.3.2.3. Соберите схему согласно рис. 8.2. Установите частоту сигнала 2

МГц и проведите измерения затухания в кабеле А1.

Рис.8.3.

• 8.3.2.4. Установите на калибраторе фазы частоту 1 МГц, уровень выходного сигнала —10 дБ. Исключите кабель из схемы, соединив калибратор фазы и измеритель отношения уровней ФК2-29 напрямую. Считайте показания ФК2-29 А2. Подключите кабель и считайте показания измерителя ФК2-29 АЗ. Вычислите разность А=АЗ-А2. Вычислите разность АА-А-А1.



• 8.3.2.5. Результаты испытаний считаются положительными, если разность

ДА не превышает величины ± 1,0 дБ.

• 8.3.3. Методика проверки погрешности измерения сопротивления

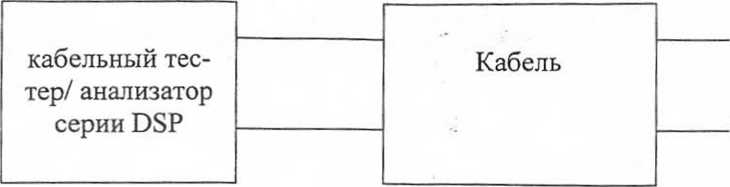

• 8.3.3.1. Соберите схему согласно рис. 8.4.



Рис.8.4.

• 8.3.3.2. При помощи программного обеспечения кабельного тестер/ анализатора серии DSP установите стандарт проверки "категория 5 ТТА".

• 8.3.3.3. Установите последовательно режим одиночных измерений, режим измерения сопротивления. Проведите измерение сопротивления кабеля. После установки режима измерений считайте показания измерителя R1, Ом.

• 8.3.3.4. Отсоедините кабель из схемы рис.8.4. и соберите схему согласно рис. 8.5.

  Вольтметр		Кабель
  В7-21А

Рис.8.5.

• 8.3.3.5. Установите на вольтметре В7-21А режим измерения сопротивления, предел - 0,2 кОм. Измерьте сопротивление кабеля R2.

• 8.3.3.6. Вычислите разность AR =R2-R1. Результаты испытаний считаются удовлетворительными, если разность AR измерений вольтметра В7-21А и кабельного тестер/ анализатора серии DSP не превышает величину ±5±5-Rl/100, Ом.

• 8.3.4. Методика проверки погрешности измерения длины линии

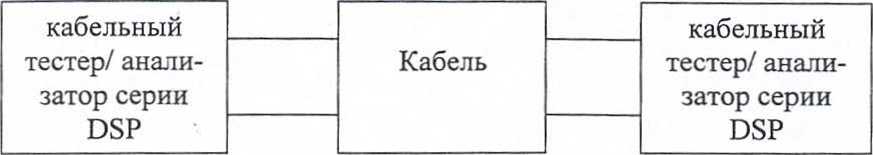

• 8.3.4.1. Соберите схему согласно рис.8.6.



Рис.8.6.

• 8.3.4.2. Установите с помощью программного обеспечения стандарт проверки категория 5 TIA. Установите кабельный тестер/ анализатор серии DSP в режим "TDR" и проведите измерения длины линии. Считайте показания измерителя L1.

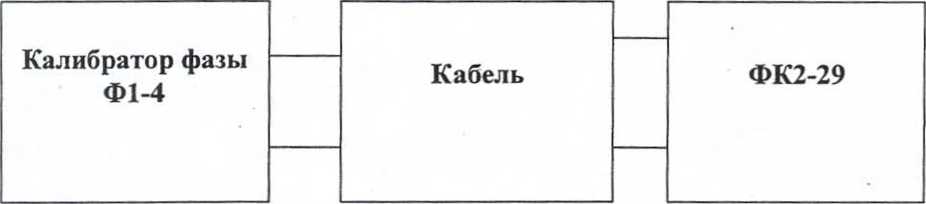

• 8.3.4.3. Соберите схему согласно рис. 8.7.



Рис.8.7.

• 8.3.4.4. Установите на калибраторе фазы частоту сигнала 5 МГц, уровень выходного сигнала в двух каналах по -10 дБ, угол фазового сдвига 0°.

%

• 8.3.4.5. Проведите измерение фазового сдвига, вносимого кабелем. Для этого считайте показания измерителя угла фазового сдвига ФК2-29 (pl, затем исключите кабель из тракта, соединив выход калибратора фазы Ф1-4 и вход измерителя разности фаз и отношения уровней сигналов ФК2-29 и считайте показания измерителя угла фазового сдвига ФК2-29 ср2. Вычислите разность Дф=(р2-ср 1.

• 8.3.4.6. Вычислите длину кабеля L2, м по формуле:

L2=l,67-Дср.

I

• 8.3.4.7. Вычислите разность AL=L2-L1.

• 8.3.4.8. Результаты поверки считаются удовлетворительными, если вычисленное согласно п.8.3.4.7. значение AL не превышает ±0,3±2-L 1/100 м .

• 9. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИИ

Обработка результатов измерений должна соответствовать МИ 2188-92.

• 10. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 10.1. При положительных результатах поверки на кабельный тес-тер/анализатор серии DSP (DSP-2000,DSP-4000, DSP-4100) выдается свидетельство установленной формы (Приложение 1).

На оборотной стороне свидетельства записываются результаты поверки. Форма протоколов поверки приведена в Приложении 2.

• 10.2. Результаты и дата поверки записываются в формуляр и удостоверяются печатью.

• 10.3. В случае отрицательных результатов поверки выдается извещение о непригодности к применению с указанием причин (Приложение 4) и его эксплуатация запрещается до проведения повторной поверки после ремонта или восстановления.

При этом аннулируется предыдущее свидетельство и вносится соответствующая запись в формуляр.

Заместитель начальника 24 отдела

МОРФ

И. Донченко

Начальник лаборатории 24 отдела '    32 ГНИИЦМО РФ

И.Ю. Блинов

Младший научный сотрудник 24 отдела

32 ГНИЛИ МО РФ

ПРИЛОЖЕНИЕ 1

(наименование органа Государственной метрологической службы, юридического лица)

СВИДЕТЕЛЬСТВО

О ПОВЕРКЕ

№___

Действительно до

и н                       _г

Средство измерений___________________________________________________

наименование, тип

заводской номер________________________________________________________

I .

принадлежащее_____________________________________________________

наименование юридического (физического)лица

поверено и на основании результатов первичной (периодической) поверки признано пригодным к применению.

Оттиск поверительного клейма или печати (штампа)

Примечание: Оборотная сторона свидетельства заполняется в соответствии с нормативным документом по поверке средств измерений.
