Утверждаю                     Утверждаю

Заместитель директора по качеству ФГУГ

никова

г.

НИИМС»

: © * 15 ,о»т5

ООО «Центр

■‘7ЫХ технологий-Э.С.»

1'

овационн;

’“V,     /

■ /Г

|1гг

Л.Г. Чувашов

2016 г

ПРЕОБРАЗОВАТЕЛЬ ПОТЕНЦИАЛОВ

пп-цит-эс

МЕТОДИКА ПОВЕРКИ

АБЦС 424.348.044 МП

Инв № подл. I Подп. и дата I Взам инв № I Ина. № дубл. I Подл, и дата

СОДЕРЖАНИЕ

Вводная часть

ПРИЛОЖЕНИЯ

Приложение 1 Перечень оборудования, необходимого для поверки

Приложение 2 Схема поверки ПП-ЦИТ-ЭС

Приложение 3 Форма протокола поверки

Приложение 4 Перечень документов, на которые даны ссылки

Е

1

i

г

§

  • 1

5

  • 2

S

05

1

гз

1

АБЦС.424.348.044 МП

Изм

Лист

Ns докум.

Подо.

Дата

1

г

5D

Разраб.

Таран В. В.

Лит.

Лист

Листов

Пров.

Воронов В. А.

Преобразователь потенциалов

ПП-ЦИТ-ЭС

Методика поверки

2

10

Гп. инж.

Данное Т.Р.

ООО "ЦИТ-Э.С."

Н. контр.

Никитин ДА.

У те.

Вводная часть

Настоящая методика распространяется на преобразователи потенциалов ПП-ЦИТ-ЭС, далее по тексту "ПП", выпускаемые ООО "ЦИТ-Э.С.", и устанавливает методику их первичной поверки при вводе изделий в эксплуатацию после изготовления, периодической поверки изделий, находящихся в эксплуатации, поверки изделий, предназначенных для ввода в эксплуатацию после ремонта или хранения.

Интервал между поверками - Згода.

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Пункты методики

Проведение операции при

первичной поверке (ввод в эксплуатацию после изготовления или ремонта)

периодической поверке (ввод в эксплуатацию изделий после хранения или находящихся в эксплуатации)

Внешний осмотр

5.1

Да

Да

Опробование

5.2

Да

Да

Определение основной приведенной погрешности измерений суммарного потенциала

5.3

Да

Да

Определение основной приведенной погрешности измерений поляризационного потенциала

5.4

Да

Да

Проверка идентификационных данных программного обеспечения

5.5

Да

Да

Инв. Ne подл. | Подп. и дата| Взам. инв. N9 | Инв. N9 дубл. |Подл, и дата

2 Средства поверки

В качестве эталона для задания входного сигнала используют прибор для поверки вольтметров дифференциальный В1-12 (диапазон воспроизведений напряжения постоянного тока от 10 мкВ до 10 В, пределы допускаемой основной погрешности ±(5-10'5 U + 10 мкВ)).

Дополнительное оборудование, необходимое для проведения поверки, приведено в Приложении 1.

3 Требования к квалификации поверителей

К поверке ПП допускают лиц, освоивших работу с ПП и используемыми эталонами, изучивших настоящую методику, аттестованных в соответствии с действующими нормативными документами и имеющих достаточную квалификацию.

4 Требования безопасности

При проведении поверки должны быть обеспечены требования безопасности, указанные в эксплуатационной документации на средства поверки, а также общие требования безопасности в соответствии с ГОСТ 12.2.007.0-75 и "Правилами техники безопасности при эксплуатации электроустановок потребителей".

Изм.

Лист

Ns докум.

Подп.

Дата

АБЦС.424.348.044 МП

Лист

5 Условия поверки

При проведении поверки должны соблюдаться нормальные климатические условия, приведенные в ГОСТ 8.395-80 Температура окружающего воздуха, °C Относительная влажность воздуха, % Атмосферное давление, кПа (мм рт. ст.)

от +15 до +35

от 40 до 80

от 84 до 106,7 (от 630,2 до 800,5)

6 Подготовка к поверке

Средства поверки подготовить к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

Собрать схему в соответствии с Приложением 2. Подать напряжение питания. В зависимости от типа используемого преобразователя (обычно USB-RS485) установить на ПК соответствующие драйверы для устройства.

7 Проведение поверки

7.1 Внешний осмотр

Установить соответствие ПП эксплуатационной документации в части внешнего вида, отсутствия механических дефектов, наличия разъемов для подключения внешних кабелей, соответствия комплектности.

7.2 Опробование
  • 7.2.1 Установить технологические перемычки ТП1, ТП2 между клеммами «МСЭ» - «ТРИ» и «МСЭ» - «ДП». Подать сетевое питание на компьютер ПК и на источники напряжения ИП.

  • 7.2.2 На персональном компьютере запустить программу DeviceMonitoring.exe с плагином Соп-fig_pp.sqlite. В программе ПК нажать кнопку «Начать/остановить опрос». В появившемся окне в поле «Порт» выбрать порт соответствующий виртуальному СОМ порту преобразователя (JSB-R.S485. В поле «Скорость бит/сек» установить значение 115200. Остальные поля оставить без изменений. В поле «Адрес» установить значение 255. Начать опрос блока, нажав кнопку «ОК».

  • 7.2.3 Выдержать паузу 2-3 секунды. Опробование считается выполненным, если индицируемые на мониторе PC параметры соответствуют таблице 2.

Ина. № подл I Подл, и дата      I Взам ина. № | Ине. № дубл. |Подл, и дата

Таблица 2 Адрес параметра 8 9

Наименование

Значение

Суммарный потенциал, В_____

Поляризационный потенциал. В

Допустимое отклонение ±0,05 В ±0.05 В

7.3 Определение основной приведенной погрешности измерений суммарного потенциала
  • 7.3.1 Удалить технологические перемычки ТП1, ТП2. Настроить прибор для поверки вольтметров дифференциальный В1-12 (далее - ИКН) на воспроизведение сигналов напряжения постоянного тока в пределах от -5 до 5 В.

  • 7.3.2 При помощи ИКН установить на клемме «ТРИ» относительно «МСЭ» напряжение 0,5 В. соответствующее эталонному значению суммарного потенциала фо= 0»5 В.

  • 7.3.3 Считать с монитора ПК параметр «Суммарный потенциал» (адрес 8) измеренное значение потенциала <рц

  • 7.3.4 Вычислить абсолютную погрешность измерений суммарного потенциала

Д(В)= фо(В) - фи(В).

  • 7.3.5 Вычислить фактическое значение приведенной погрешности измерений суммарного потенциала Гф(%) =[ Д(В)/фшк(В)]х100, где фшк(В) - сумма пределов диапазона измерений суммарного потенциала (10 В).

  • 7.3.6 Повторить п.п.7.3.1- 7.3.5 для следующих эталонных значений потенциала фо =1,5В, фо =2,5 В, фо =3,5 В, фо =-1,5 В, фо =-2,5 В, ф0 =-3,5 В.

  • 7.3.7 Результаты поверки считаются положительными, если для всех значений суммарного по-тенциаза | уф(%) | < 0,5%

  • 7.3.8 Отсоединить выводы ИКН от преобразователя потенциалов.

Изы

Лист

N> докуй

Подп

Лата

АБЦС.-424.348.044 МП

Лист

Ине Ns подл. |Подп. и дата| Взан ине. N9 | Ине. N9 дубп, |Подп. и дата

7.4 Определение основной приведенной погрешности измерений поляризационного потенциала
  • 7.4.1 Удалить технологические перемычки ТП1, ТП2. Настроить ИКН на воспроизведение напряжения постоянного тока в пределах от -5 до 5 В.

  • 7.4.2 Отсоединить провод от клеммы «ДП». Изменяя напряжение на ИКН установить напряжение на отсоединенном проводе 0,5 В относительно «МСЭ», соответствующее эталонному значению поляризационного потенциала фо = 0,5 В.

  • 7.4.3 Подключить провод к клемме «ДП».

  • 7.4.4 Считать с монитора ПК (параметр «Поляризационный потенциал») измеренное значение потенциала фи

  • 7.4.5 Вычислить абсолютную погрешность измерений поляризационного потенциала

Д(В)= <ро(В) - фИ(В).

  • 7.4.6 Вычислить фактическое значение приведенной погрешности измерений поляризационного потенциала Гф(%)=[ А(В)/фЦ1к(В)]х100. где фшк(В) - сумма пределов диапазона измерения поляризационного потенциала (10 В).

  • 7.4.7 Повторить п.п.7.4.2 - 7.4.6 для следующих эталонных значений потенциала фо =1,5 В, фо =2,5 В, фо =3,5 В, фо =-1,5 В, ф0 =-2,5 В, фо =-3,5 В.

  • 7.4.8 Результаты поверки считаются положительными, если для всех значений поляризационного потенциала | уф(%) | <0,5%.

  • 7.4.9 Отсоединить выводы ИКН от преобразователя потенциалов.

7.5 Проверка идентификационных данных программного обеспечения

Считать с монитора ПК, из ячейки с адресом 0 "Версия ПО" номер версии программного обеспечения. Номер должен совпадать с номером версии ПО, указанным в паспорте.

8 Оформление результатов поверки
  • 8.1. При положительных результатах поверки оформляют свидетельство о поверке по форме Приложения 1 к «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверки», утвержденному Приказом Минпромторга России от 02.07.2015 г. № 1815 (далее — Порядок). На боковую стенку изделия наносят знак поверки в виде наклейки со штрих-кодом.

  • 8.2. При отрицательных результатах поверки оформляют извещение о непригодности по форме Приложения 2 к Порядку. Прибор к эксплуатации не допускается.

Ведущий инженер отдела 201 ФГУП «ВНИИМС»          4о.И. Спесивцева

Зам. нач. отдела 201 ФГУП «ВНИИМС»

И.Г. Средина

Изи.

Лист

Ns докуй.

Подп.

Дата

АБЦС.424.348.044 МП

Лист

Перечень оборудования, необходимого для проведения поверки преобразователя потенциалов

№ п\п

Наименование и тип средства измерений или оборудования

Обозначение, указанное в приложении 2

Метрологические характеристики

Диапазон

Погрешность

1

Регулируемый источник постоянного напряжения Mastech HY3OO5

ИП1

О-ЗОВ

±0,1 В

2

Мультиметр цифровой Fluke 177

VI

0,1 мВ-60 В

±0,09%

3

Резистор С2-29В-1 1 кОм +/- 0.1%

R1,R2

4

Интерфейс USB/RS485

-

-

-

5

Компьютер модели IBM-PC,USB, монитор SVGA, клавиатура стандартная, манипулятор типа "мышь", ОС Windows.

PC

Допускается применение других средств измерений с характеристиками не хуже приведенных.

Инв. № подл. I Подп. и дата| Взам. инв. №  | Ина. Ns дубл. |Подл, и дата

АБЦС.424.348.044 МП

Лист

6

Изм.

Лист

Ns докум.

Подп.

Дата

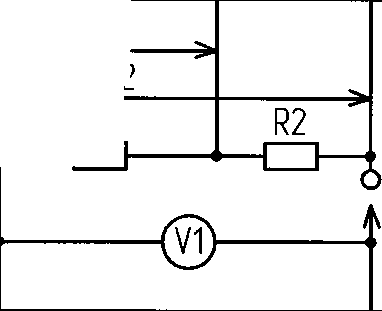

Схема поверки преобразователя потенциала ПП-ЦИТ-ЭС

ИП1

ИП2

- +

+ -

А2

R3

CD Cxi

I

+

о Csl

I

I

Преобразо&атель потенциалов ПП-ЦИТ-ЗС АБЦС.424348.044

МСЗ"          "ДП

"А"

"В"

RS-485^

JSB

ПК

II

ill

It

"ТРИ"

Инв. Ns подл. | Подп. и дата | Взам. инв. №  | Инв. Ns дубл. | Подп. и дата

____ТП1

_____ТП_2

R1 •—О

ИКН

Изм.

Лист

Ns докум.

Подп.

Дата

Форма протокола

поверки преобразователя потенциалов ПП-ЦИТ-ЭС

Поверяемое СИ: Преобразователь потенциалов ПП-ЦИТ-ЭС зав. №______

Изготовитель: ООО"ЦИТ-Э.С."

Цель поверки: Проверка метрологических параметров преобразователя потенциалов Условия поверки:

Температура окружающего воздуха, °C__________________

Относительная влажность воздуха, % __________________

Атмосферное давление, кПа (мм рт .ст.)_________________

Средства поверки:

№ п\п

Наименование и тип средства поверки (СП)

Метрологические характеристики СП

Свидетельство о поверке

Диапазон

Погрешность

№ дата

1

Прибор для поверки вольтметров дифференциальный В1-12

от 10 мкВ до

10В

±(510’5 U + 10 мкВ)

Допускается применение любых других средств измерений с характеристиками не хуже приведенных.

Документ, на основании которого выполнена поверка: Методика поверки АБЦС.424.348.044МП.

Результаты поверки:

Инв. № подл. | Подл, и дата| Взам. инв. №  | Инв. № дубл. |Подл, и дата

Определение основной погрешности измерений суммарного потенциала

№ п\п

Эталонное значение параметра "Суммарный потенциал" <Pos(B)

Измеренное значение параметра "Суммарный потенциал" фш:(В)

Значение абсолютной погреше-ности измерений А (В)

Фактическое значение приведенной погрешности измерений Гф(%)

Допускаемое значение приведенной погрешности измерений Удоп(%)

1

3,5

±0,5

2

2,5

±0,5

3

1,5

±0,5

4

0,5

±0,5

5

0,0

±0,5

6

-0,5

±0,5

7

-1,5

±0,5

8

-2,5

±0,5

9

-3,5

±0,5

АБЦС.424.348.044 МП

Лист

8

Изм.

Лист

№ докум.

Подп.

Дата

Определение основной погрешности измерений поляризационного потенциала

№ п

\

п

Эталонное значение    параметра

"Поляризационный потенциал" фох(В)

Измеренное значение параметра "Поляризационный потенциал " фиДВ)

Значение абсолютной погреше-ности измерений А (В)

Фактическое значение приведенной погрешности измерений Гф(%)

Допускаемое значение приведенной погрешности измерений Ъоп(%)

1

3,5

±0,5

2

2,5

±0,5

3

1,5

±0,5

4

0,5

±0,5

5

0,0

±0,5

6

-0,5

±0,5

7

-1,5

±0,5

8

-2,5

±0,5

9

-3,5

±0,5

Выводы: Преобразователь потенциалов ПП-ЦИТ-ЭС зав. №_______

соответствует требованиям АБЦС.424.348.044 ТУ и описания типа

Поверитель ___________

« >>_____________________

Инв. № подл. | Подп. и дата | Взам. инв. Ns | Инв. № дубл. | Подп. и дата

АБЦС.424.348.044 МП

Лист

9

Изм.

Лист

Ns докум.

Подп.

Дата

Приложение 4 Перечень документов, на которые даны ссылки

Обозначение

Наименование

РМГ 51-2002

Государственная система обеспечения единства средств измерений. Документы на методики поверки средств измерений.

Приказ Минпромторга

России от 02.07.2015 г. № 1815

Порядок проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверки.

ГОСТ 12.2.007.0-75

Изделия электротехнические. Общие требования безопасности.

ГОСТ 8.395-80

Государственная система обеспечения единства средств измерений. Нормальные условия измерений при поверке.

Инв. Ns подл. I Подп. и дата | Взам. ине. Ns | Инв. № дубл. | Подп. и дата

АБЦС.424.348.044 МП

Лист

10

Изм.

Лист

Ns докум.

Подп.

Дата
