ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Образец контрольный с искусственным дефектом «11010WR60A»

МЕТОДИКА ПОВЕРКИ

л р.

г. Йошкар-Ола 2016 г.

СОДЕРЖАНИЕ

ОБЩИЕ ПОЛОЖЕНИЯ

5. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

ПРИЛОЖЕНИЕ Б « ФОРМА ПРОТОКОЛА ПОВЕРКИ»

1. ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика распространяется на Образец контрольный с искусственным дефектом (ИД) «11010WR60A» заводской № 15112472271ОА (далее образец), предназначенного для воспроизведения геометрических параметров наружного дефекта (длины, глубины и ширины) и используется для настройки условной чувствительности и проверки оборудования вихретоковой дефектоскопии блоков цилиндров.

Образец подлежит поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в два года.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использовались ссылки на следующие нормативные документы:

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения».

ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности».

3. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта НД по поверке

Обязательность проведения операции при

первичной поверке

периодической поверке

1

2

3

4

1. Подготовка к проведению поверки

8

Да

Да

2. Внешний осмотр

9.1

Да

Да

3. Определение пределов допускаемой абсолютной погрешности воспроизведения длины, ширины и глубины искусственного дефекта (ИД)

Да

Да

4. Оформление результатов поверки

И

Да

Да

4. СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют следующие средства поверки (эталоны, средства измерений и вспомогательные устройства):

линейка измерительная металлическая, (0 - 1000) мм;

весы лабораторные ВМ 24001, НПВ = 24 кг; ПГ ± 3 г;

микроскоп инструментальный ИМЦ 150X50, Б. Предел допускаемой основной погрешности ±3 мкм при отсчете от нулевого положения в диапазоне измерений (0-25) мм;

приспособление в виде плоского зеркала для изменения хода лучей;

индикатор часового типа ИЧ-10 с ценой деления 0,01 мм КТ 0;

стойка С11-28-125-125;

плита поверочная шлифовальная тип 1000x630 КТ 1.

Примечания:

  • 1. Допускается применение других средств поверки с метрологическими характеристиками, обеспечивающими в соответствии с вышеуказанными нормативными документами требуемую точность измерений.

  • 2. Все СИ, применяемые при поверке, должны быть утвержденного типа и поверены.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 5.1 К проведению поверки образца допускают персонал организаций, аккредитованных в области обеспечения единства измерений на право поверки СИ в соответствии с установленным

    порядком, изучивших настоящую методику поверки и паспорт на образец, имеющих опыт работы по поверке геометрических средств измерений.

  • 6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 6.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.003-91, а также требования безопасности на средства поверки и вспомогательное оборудование, изложенные в документах, содержащих методику поверки, и/или в эксплуатационной документации на данные средства поверки и вспомогательное оборудование.

  • 7. УСЛОВИЯ ПОВЕРКИ

  • • температура окружающего воздуха, °C

    5-25;

    30-80;

    84-106,7 (630-800).

  • • относительная влажность окружающего воздуха, %

  • • атмосферное давление, кПа (мм рт. ст.)

8 ПОДГОТОВКА К ПОВЕРКЕ

  • 8.1 Для проведения поверки поверителю должны быть предоставлены копии следующих документов:

  • - паспорт на образец;

  • -  описание типа на образец;

  • 8.2 Перед проведением поверки ИД образца очищается от пыли и грязи хлопчатобумажной салфеткой, смоченной спиртом или бензином, затем продувается воздухом от резиновой груши.

9. ПРОВЕДЕНИЕ ПОВЕРКИ

9.1 Внешний осмотр
  • 9.1.1 Проверяют целостность ИД и отсутствие видимых повреждений.

При наличии несоответствий по п. 9.1.1, влияющих на метрологические характеристики (далее - MX) образца, дальнейшие операции по поверке прекращаются, в случае невозможности их устранения в процессе поверки, бракуется, выписывается извещение о непригодности.

9.2 Определение пределов допускаемой абсолютной погрешности воспроизведения длины, ширины и глубины искусственного дефекта (ИД).

При определении пределов допускаемой абсолютной погрешности воспроизведения длины, ширины и глубины ИД проводят многократные измерения (N=5 измерений) геометрических размеров ИД согласно схемам, приведенным на рис. 1-2.

Находят среднее значение результата из 5 измерений по формуле (1):

N

вычисляют стандартное отклонение результатов измерений sr по формуле (2):

наблюдатель

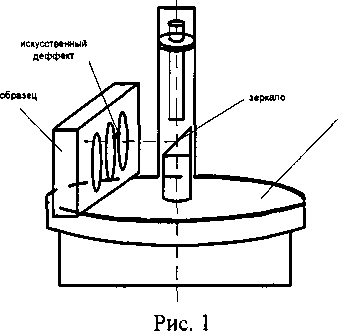

Схема измерений ширины и длины искусственного дефекта на микроскопе

Рис. 2

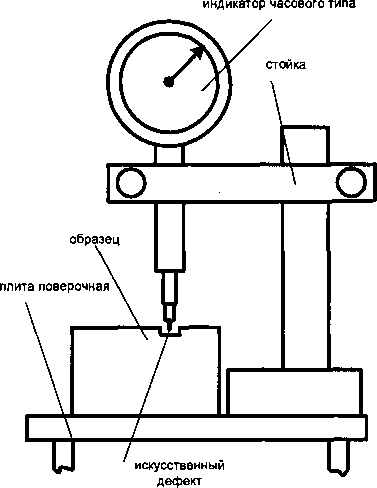

Схема измерений глубины искусственного дефекта с помощью индикатора часового типа

Пределы допускаемой абсолютной погрешности воспроизведения длины, ширины и глубины ИД

^сумм вычисляют по формуле (3)

&сумм

(3)

где К =2 для доверительной вероятности Р=0,95;

Д в случае измерения ширины и глубины ИД равна допускаемой абсолютной погрешности микроскопа, а в случае измерения глубины ИД - допускаемой абсолютной погрешности индикатора часового типа.

Результаты проверки считают удовлетворительными, если пределы допускаемой абсолютной погрешности воспроизведения размера ИД не превышают для:

-длины ±0,1 мм;

  • - ширины ±0,2 мм;

  • - глубины ±0,1 мм

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 На основании положительных результатов поверки по пунктам раздела 9, выдают свидетельство о поверке, оформленное в соответствии с Приложением к приказу Минпромторга № 1815 от 02.07.2015 г. «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 11.2 При отрицательных результатах поверки образец признается непригодной к дальнейшей эксплуатации и на него выдается извещение о непригодности, оформленное в соответствии с действующим законодательством РФ об обеспечении единства измерений.

Приложение А

(обязательное)

Форма протокола поверки

Протокол поверки

образца контрольного с искусственным дефектом «11010WR60A».

1. Наименование организации, проводящей поверку

2. Адрес организации, проводящей поверку

3. Место проведения поверки

4. Дата проведения поверки

5. Полное наименование образца

Образец контрольный с искусственным дефектом «11010WR60A»

6. Заводской № образца

151124722710А

7. Методика поверки

Образец контрольный с искусственным дефектом «11010WR60A».

Методика поверки

8. Условия проведения поверки

Температура окружающей среды

Атмосферное давление

Относительная влажность воздуха

9. Эталоны и вспомогательные устройства, применяемые при поверке

№ п/п

Тип

Заводской №

№ свидетельства о поверке

Дата поверки

1.

2.

3.

10. Результаты внешнего осмотра

Вывод:

  • 11. Определение пределов допускаемой абсолютной погрешности воспроизведения длины, ширины и глубины искусственного дефекта (ИД).

Таблица 2 Результаты измерений и вычислений

Xi, мм

X

N ,   _Ч2

S = +1{--------------

г        ЛМ

^сумм   ~^^Sr + 3

Измерение длины ИД. N=5; Р=0,95; К=2; Д= 0,003 мм

Измерение ширины ИД N=5; Р=0,95; К=2; Д= 0,003 мм

Измерение глубины ИД N=5; Р=0,95; К=2; Д= 0,008 мм

Вывод:

Общий вывод:

Поверитель:_____________________________________________________

Ф. И. О., подпись
