Методика поверки «ГСИ. Уровнемеры "Электронный метроштoк ЭM-0301"» (MП 208-036-2017)
УТВЕРЖДАЮ
Заместитель директора по производственной метрологии ФГУП «ВНИИМС»
Н.В. Иванникова
2017 г.
Государственная система обеспечения единства измерений Уровнемеры «Электронный метрошток ЭМ-0301»
Методика поверки
МП 208-036-2017
г. Москва 2017
СОДЕРЖАНИЕ
1
2
-
3
-
4
-
5
-
6
-
7
-
8
-
9
-
10
Область применения.............................
Нормативные ссылки............................
Термины, определения и обозначения Операции поверки................................
Средства поверки..................................
Требования безопасности....................
Условия поверки...................................
Подготовка к поверке...........................
Проведение поверки.............................
I Оформление результатов поверки.......
Приложение 1...........................................
Приложение 2...........................................
Приложение 3...........................................
Приложение 4...........................................
.4
.4
.4
.5
.5
.6
.6
.6
.6
10
11
12
-
13
-
14
Настоящая методика распространяется на уровнемеры «Электронный метрощток ЭМ-0301» ТУ 4210-004-51446594-16 (далее - уровнемеры) и устанавливает по согласованию с ВНИИМС методы и средства их первичной и периодической поверки в процессе эксплуатации. Поверка уровнемеров производится в поверочной лаборатории ООО «САОН-Система».
Интервал между поверками 1 год.
2 Нормативные ссылкиВ настоящей методике использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
ГОСТ 8.321-2013 Государственная система обеспечения единства измерений (ГСИ). Уровнемеры промыщленного применения. Методика поверки
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
Приказ Минпромторга России №1815 от 02 июля 2015 года «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»
ПР 50.2.012-94 ГСИ. Порядок аттестации поверителей средств измерений
Р 50.2.077-2014 ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения
РМГ 29-2013 ГСИ. Метрология. Основные термины и определения
Примечание - При пользовании настоящей методикой целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и обозначенияВ настоящей методике применены термины по ГОСТ 8.321 и РМГ 29.
4 Операции поверкиПри проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции, выполняемые при поверке
Наименование операций |
Номер пункта методики |
Обязательность проведения операций при поверке | |
Первичная |
Периодичная | ||
1. Внешний осмотр |
6.1 |
Да |
Да |
Опробование устройств измерения: уровня НП; температуры; уровня подтоварной воды |
6.2 |
Да |
Да |
Определение метрологических характеристик устройств измерения: уровня НП; температуры; уровня подтоварной воды |
6.3 |
Да |
Да |
-
5.1. Средства поверки устройства измерения уровня.
-
5.1.1. При проведении первичных и периодических поверок устройства измерения уровня должны применяться следующие средства поверки:
-
-уровнемерная установка ИК-1 ФТЕИ.407619.002 (регистрационный № 26921-04) с абсолютной погрешностью не более 0,3мм.
-ПЭВМ;
-программное обеспечение;
-установка для периодических поверок ФТЕИ.407619.003 (Рис. 1.1, Приложение 1)
-
5.1.2 Средства поверки устройства измерения температуры.
5.1.2.1 При проведении первичной поверки устройства измерения температуры должны применяться следующие средства поверки:
-набор термометров ТЛ-4 по ТУ25-2021.003 с диапазоном от -40°С до +50°С и ценой деления 0,1 °C или электронный термометр ЛТЗОО с пределом допускаемой абсолютной погрешности ±0,05 °C;
-термокамера с диапазоном установки температуры -45°С до +55°C.
-устройство для первичной поверки температуры ЭМ ФТЕИ.407619.006.
5.1.2.2. При проведении периодической поверки устройства измерения температуры в условиях эксплуатации должны применяться следующие средства поверки:
-набор термометров ТЛ-4 по ТУ 25-2021.003 с диапазоном от -40°С до +50°С и ценой деления 0,1° С или электронный термометр ЛТ-300 (-5О...ЗОО)°С, ФИФ №45379-10 с пределом допускаемой абсолютной погрешности 0,05°С;
-устройство для периодической поверки ЭМ ФТЕИ.407619.003.
-
5.1.3. Средства поверки сигнализатора подтоварной воды ФТЕИ 687291.005.
При проведении первичной и периодических поверок сигнализатора касания и подтоварной воды должны применяться следующие средства поверки:
-штангенциркуль ШЦ-250-0,1 (регистрационный № №22088-07);
-дистиллированная вод 500мл;
-цилиндр стеклянный лабораторный мерный 1000мл ГОСТ 1770-74.
Допускается применение других средств поверки с характеристиками, отвечающими вышеуказанным требованиям.
Все средства поверки должны иметь действующие свидетельства о поверке или свидетельства об аттестации в качестве эталона.
6 Требования безопасностиПеред началом периодической поверки необходимо изучить правила техники безопасности проведения работ во взрывоопасной зоне резервуаров-хранилищ нефтепродуктов и выполнять их в процессе выполнения поверочных работ.
7 Условия поверки-
7.1. При проведении первичной поверки должны быть соблюдены следующие условия:
-
- температура окружающей среды от 10°С до 30°С;
-
- относительная влажность воздуха от 45 до 80%;
-
- атмосферное давление от 84 до 106,7кПа.
В случае несоответствия требованиям условий, поверка не производится.
-
7.2. Условия поверки устройства измерения уровня
-
7.2.1. Первичную поверку устройства измерения уровня уровнемера при выпуске из производства или ремонте необходимо проводить на сертифицированной уровнемерной установке ИК-1.
-
7.2.2. Периодическую поверку устройства измерения уровня уровнемера в заводских условиях необходимо проводить с помощью устройства для периодической поверки
-
ФТЕИ. 407619.003 при положительной температуре окружающей среды.
-
7.3. Условия поверки устройства измерения температуры.
-
7.3.1. Поверка устройства измерения температуры уровнемера осуществляется методом сличения показаний поверяемого датчика температуры с показателями эталонного термометра.
-
7.3.2. При периодической поверке время измерения температуры в пробоотборнике не должно превышать 20 сек.
-
-
8.1. Подготовка к первичной поверке устройства измерения уровня НП.
-
8.1.1. Перед проведением первичной поверки устройства измерения уровня уровнемера в соответствии с производственной инструкцией, изложенной в «Описании программы MS-4» должны быть записаны соответствующие константы.
-
8.1.2. Необходимо подготовить технологический паспорт уровнемера, программное обеспечение, ПК, установку поверочную ИК-1 и установку ФТЕИ 407619.003 .
-
-
8.2. Подготовка к первичной поверке устройства измерения температуры.
-
8.2.1. Перед проведением первичной поверки устройства измерения температуры необходимо убедиться, что в процессор уровнемера записаны ID (идентификаторы) номера датчиков температуры, в соответствии с производственной инструкцией, изложенной в «Описании программы MS-4».
-
8.2.2. Перед проведением первичной поверки устройства измерения температуры уровнемера измерительную штангу уровнемера (ИШ) поместить в термокамеру так, чтобы антенна приемопередатчика бьша вне термокамеры. Щуп термометра ЛТ-300 располагается в непосредственной близости от датчика температуры уровнемера.
-
-
9.1. Внешний осмотр
При проведении внешнего осмотра необходимо установить соответствие конструкции уровнемера следующим требованиям:
-комплектация уровнемера устройствами и его номер должен совпадать с записями в паспорте
-отсутствие механических повреждений: вмятин, царапин, отслоение покрытий
-
9.2. Опробование
-
9.2.1. Опробование устройства измерения уровня уровнемера.
-
Закрепить ИШ на уровнемерной установке. Включить питание ИШ и пульта оператора (ПУ). Плавно опуская ИШ, убедиться в росте уровня на ПУ.
Опробование устройства измерения уровня уровнемера в процессе эксплуатации производится в заполненной емкости. Включают питание ИШ и пульта оператора. ИШ медленно погружается в емкость, при этом на ПУ должно наблюдаться увеличение уровня.
-
9.2.2. Опробование устройства измерения температуры уровнемера.
Опробование средств измерения температуры уровнемера при первичной поверке производится следующим образом. Включают питание ИШ и ПУ. Уровнемер располагают в помещении с нормальными климатическими условиями, при этом нужно не допускать попадания на него прямых солнечных лучей и не приближать ближе 3-х м к нагревательным приборам. Показание устройства измерения температуры на ПУ должно находиться в пределах от 10 до 30°С.
Опробование устройства измерения температуры в процессе эксплуатации производится следующим образом. ИШ погружается в нефтепродукт. После выдержки в течение 3 мин считываются показания температуры с ПУ. Показание устройства измерения температуры уровнемера на ПУ должно находиться в пределах от 10 до 30°С.
-
9.2.3 Подтверждение соответствия программного обеспечения
Операция «Подтверждение соответствия программного обеспечения» включает:
-
- определение идентификационного наименования программного обеспечения;
-
- определение номера версии (идентификационного номера) программного обеспечения;
-
- определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения.
Результат считают положительным, если идентификационные данные (номер версии ПО), появляющиеся на экране монитора компьютера подключенного к уровнемеру, во вкладке идентификация соответствует указанным в таблице 2.
обеспечения
Идентификационные данные (признаки) |
Значение | |||||
Идентификационное наименование ПО |
ФТЕИ. 413420. 002 |
ФТЕИ. 426433. 004 |
ФТЕИ. 687281. 006 |
ФТЕИ. 687291. 005 |
ФТЕИ. 687281. 010 |
ФТЕИ.7 28681.0 09 |
Номер версии (идентификационный номер) ПО |
не ниже 01 |
не ниже 01 |
не ниже 01 |
не ниже 01 |
не ниже 01 |
не ниже 01 |
Цифровой идентификатор ПО |
Контр, сумма: 10055 размер: 28818 |
Контр, сумма: 12018 размер: 34236 |
Контр, сумма: 28533 размер: 8239 |
Контр, сумма: 2052 размер: 5898 |
Контр, сумма: 9240 размер: 2652 |
Контр, сумма: 1640 размер: 4702 |
Таблица 2 - Идентификационные данные
-
9.3. Определение метрологических характеристик.
-
9.3.1. Определение метрологических характеристик устройства измерения уровня.
-
Определение метрологических характеристик производится без учета технологической величины смещения нулевой отметки конкретного уровнемера. Закрепить ИШ на установке поверочной уровнемерной ИК-1, включить питание ИШ, УСП и ПК. Установить подвижную губку штангенциркуля ШЦ1 установки ИК-1 в крайнее верхнее положение 1992мм. Совместить в крайнем верхнем положении каретку установки ИК-1, посредством перемещения каретки ИК-1 на заданное количество шагов до контакта щупа микрометрического индикатора установки с губкой ШЦ1 ИК-1 в положении 1992мм. Зафиксировать. Далее определяется смещение шкалы уровнемера отноеительно измерительной уетановки ИК-1. Для этого, опуетить каретку е ИШ уровнемера на заданное количеетво шагов до контакта нижнего края плат электродов ИШ е поверхноетью калибровочной жидкоети в точке перелива уетановки ИК-1. Штангенциркулем измерить перемещение уетановки. Смещение шкалы уровнемера отноеительно уетановки определяетея как разноеть показаний в крайнем верхнем положении и измеренным значением при заданном количеетве шагов по формуле (1):
Нем = 1992-Нт.п.
(1)
где:
Нем-смещение шкалы уровнемера ЭМ-0301 в мм.
Нт. п. - показания ИК-1 в точке перелива.
После определения смещение шкалы уровнемера относительно установки ИК-1 производятся измерения уровня в шести фиксированньк точках диапазона ИК-1, это 207,6±1; 548,3±1; 815,7±1; 1079,1 ±1; 1337,5±1; 1529,0±1 относительно базовой крайней верхней точки ИК-1 (1992мм). Последовательность действий при производстве измерений должна строго соответствовать руководству оператора ИК-1 ФТЕИ.407619.002РЭ
Абсолютная погрешность устройства измерения уровня уровнемера определяется методом сличения результатов измерения поверяемого уровнемера с показаниями ИК-1 по формуле (2).
АН - Н1ик-1 - Н1уэм - Нем
(2)
где:
АН - абсолютная погрешность измерения уровня;
HiHK - показания ИК-1;
Н1уэм - показания поверяемого уровнемера;
Нем - смещение шкалы уровнемера.
Оценка погрешности измерения уровня производится по 6 значениям уровня, полученным в фиксированных точках диапазона измерения (207,6±1; 548,3±1; 815,7±1; 1079,1±1; 1337,5±1; 1529,0±1). Значения уровня, измеренные поверяемым уровнемером, отражаются на дисплее ПК и записываются в таблицу 3
Таблица 3 - Таблица результатов поверки
№ строки |
Средства измерений |
Уровень, мм | |||||
Измер.1 |
Измер.2 |
Измер.З |
Измер.4 |
Измер.5 |
Измер.6 | ||
1 |
ИК-1 |
207,6 |
548,3 |
815,7 |
1079,1 |
1337,5 |
1529,0 |
2 |
Уровнемер | ||||||
3 |
Нем | ||||||
4 |
АН |
Оеновная абеолютная погрешноеть измерения уровня АН не должна превышать 0,8мм.
По завершению первичной поверки измерить штангенциркулем длину измерительной еекции датчика уровня е учетом подпятника и емещения кассеты плат чуветвительных элементов. Внеети полученное значение длины измерительной секции в паспорт и ПУ.
Перед проведением периодической поверки при помощи металлической меры длины (Приложение 2) измерить трафаретные высоты устройства ФТЕИ.407619.003 (Приложение 1, рис.2). После чего оно заливается трансформаторным маслом МВ ТУ381.01.857-80. ИШ опустить вертикально в устройство ФТЕИ.407619.003 (Приложение 1, рис.1) так, чтобы начался перелив жидкости в дренажное отверстие. Провести измерения уровня в соответствии с п.п. 7.1; 7.2; 7.3, руководства оператору ФТЕИ.407522.003РО. Показания уровнемера должны отличаться от трафаретной высоты не более чем ±1мм.
Периодическая поверка устройства измерения уровня уровнемера проводится в заводских условиях на установке ФТЕИ.407619.003. Перед проведением поверки с помощью металлических мер длины (действительное значение которых определены с погрещностью не более ±0,2мм) и щтангенциркуля измеряются трафаретные высоты установок ФТЕИ.407619.003 (Приложение 3). После чего они заливаются трансформаторным маслом МВ ТУ 381.01.857-80.
Включить питание ИШ кнопкой S1 «ВКЛ», при этом загорается светодиод Н1, ПУ клавищей «START». Клавищей «SHIFT» в главном меню ПУ выбрать «Режим контроля», нажать клавищу «ENTER», затем клавищу «SHIFT». На дисплее ПУ должна появиться надпись «Контрольное измерение». Нажать клавишу «ENTER». Опустить ИШ в одну из трафаретных высот появления перелива. При срабатывании датчика касания и вертикальности на СК должны загореться зеленый и красный светодиоды. При этом на ПУ появляется надпись «подготовка к измерениям». На СК нажать кнопку «ФИКС» и удерживать ее до тех пор, пока не замигает зеленый светодиод «фикс». При этом на ПУ появляется надпись «идет измерение». По окончанию измерений светодиоды «пит» и «верт» гаснут, а светодиод «фикс.» начинает мигать. На дисплее ПУ появляются значения уровня топлива Hf, уровня подтоварной воды Hw и три температуры. Нажать клавишу «ENTER». Второе измерение проводить аналогичным образом.
Результаты определяются по формуле (3):
АН = Нэт-Н,
(3)
где:
АН - абсолютная погрешность измерения уровня;
Нэт - трафаретные высоты резервуаров: Нэт1 - 2060,0; Нэт? - 2499,7; Нэтз - 3001,5. Н - показания уровня на ПУ.
Если ДН < 1 мм, уровнемер признается годным.
-
9.3.2. Определение метрологических характеристик устройства измерения температуры уровнемера.
Для проведения первичной поверки измерителя температуры уровнемера его помещают в термокамеру. Эталонный термометр располагается вблизи датчика температуры уровнемера, и измерения температуры проводятся в следующих пяти точках: -40°С, -20®С, 0, 20°С, 50“С.
Абсолютная погрещность измерения температуры в каждой точке диапазона определяется по формуле:
ДТ = Туэм - То
(4)
где:
АТ - абсолютная погрешность измерения температуры; Туэм - значение датчика температуры уровнемера;
То - показания эталонного термометра.
Если АТ > ± 0,5°С устройство измерения температуры бракуется.
При периодической поверке в процессе эксплуатации оценка погрешности измерения температуры производится следующим образом. В термостатированный сосуд заливается вода с температурой +40-^50°С. Через отверстие в крьппке термостатированного сосуда устанавливается эталонный термометр, а рядом с ним - датчик температуры уровнемера так, чтобы расстояние между эталонным термометром и датчиком уровнемера бьшо минимальным. Не вьшимая датчика из сосуда, фиксируют показания эталонного термометра. Включить питание ИШ кнопкой S1. Повторить п. 6.5 руководства по эксплуатации. Разность показаний устройства измерения температуры уровнемера и эталонного термометра должна быть не более ±0,5°С
Поместить в термостатированный сосуд воду со льдом и повторить изложенные выше операции. Разность показаний устройства измерения температуры уровнемера и эталонного термометра должна быть не более ±0,5°С.
В случае если разность показаний превышает ±0,5“С, уровнемер бракуется.
-
9.3.3 Поверка сигнализатора касания и подтоварной воды ФТЕИ.687291.005. Производится метолом сличения показаний уровнемера и уровня измеренного штангенциркулем. Для этого, на чугунной поверочной плите устанавливаются ШР630 и стеклянный мерный лабораторный цилиндр. На ШР установить уровень от плиты 19 ± 0,1мм, и приблизить до касания измерительную губку к боковой поверхности мерного цилиндра.
Узел сигнализатора ФТЕИ,687291.005 подключить через кабель ФТЕИ.685631.032 к связному контроллеру (СК ФТЕИ.413420.002). Поместить узел сигнализатора в стеклянный мерный стакан до упора в дно.
Включить питание клавишей «ВКЛ» на СК. Визуально убедиться в наличии касания дна и зажигании светодиодного индикатора касания дня. Далее налить в мерный цилиндр дистиллированной воды до уровня 19 ± 1,0мм от дна. Произвести измерения согласно п. п.7.1,
-
7.2, 7.3. РО ФТЕИ407522.003, в режиме контрольного измерения, измерения уровня воды. Также произвести измерения уровня воды посредством ШР630. Если разница в показаниях уровня воды превышает 2,5мм то сигнализатор ФТЕИ.687291.005 признается бракованным.
-
10.1. Результаты поверки оформляют протоколом поверки в произвольной форме. Опломбирование уровнемеров производится путем нанесения знака поверки согласно Приложению 4.
-
10.2. Положительные результаты первичной поверки оформляют записью в паспорте на уровнемер в соответствии с Приказом Минпромторга России №1815.
Положительные результаты периодической поверки оформляют записью в паспорте, и/или свидетельством о поверке в соответствии с Приказом Минпромторга России №1815.
-
10.3. При отрицательных результатах первичной поверки уровнемер считают непригодным к применению и в эксплуатацию не допускают.
При отрицательных результатах периодической поверки уровнемер считают непригодным к применению и оформляют извещение о непригодности уровнемера с указанием причин в соответствии с Приказом Минпромторга России №1815
Б.А, И пол ИТО в
Д.И. Гудков
Начальник отдела 208 ФГУП «ВНИИМС»
Начальник сектора ФГУП «ВНИИМС»

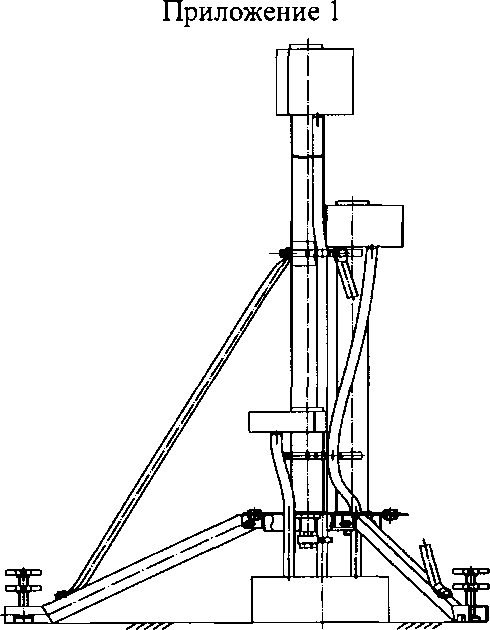

Рисунок 1.1 - Установка периодической поверки ФТЕИ.407619.003

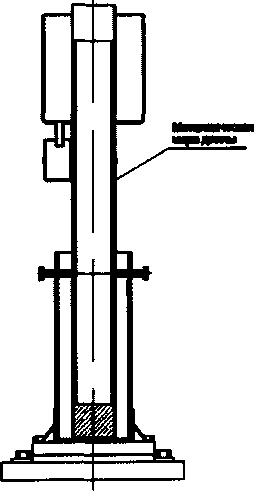

Рисунок 1.2 - Установка периодической поверки ФТЕИ.407619.003
Приложение 2

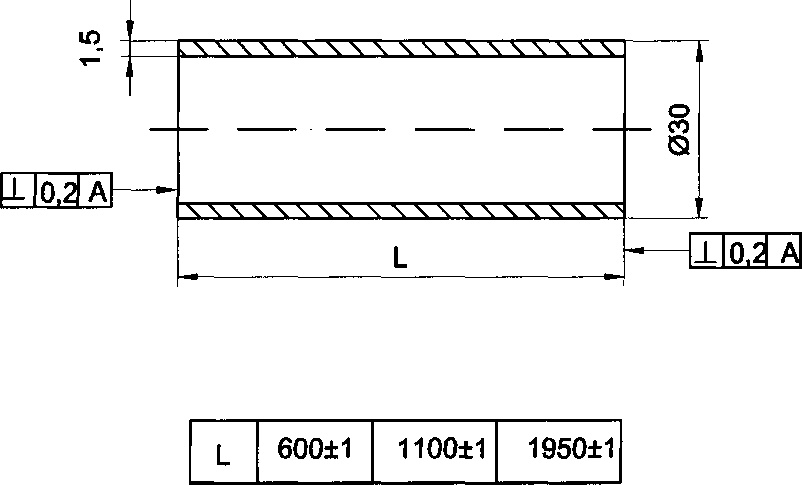

Рисунок 2.1 - Меры длины металлические
Номинальные величины L должны быть измерены с погрешностью не более ±0,2 мм. Меры должны иметь протоколы измерений, проведенных Центрами стандартизации и метрологии.
Проверку действительных значений величин производить ежегодно.
Меры не должны иметь механических повреждений.
На мерах должна быть гравировка с указанием номинального размер
Приложение 3

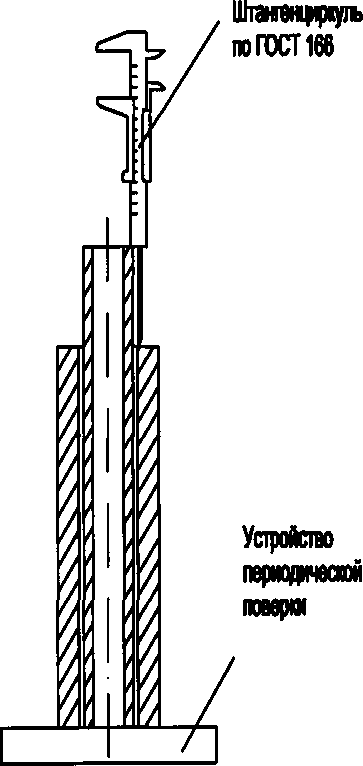

Рисунок 3.1 - Схема измерений трафаретных высот
Приложение 4
ЭМЛЮ!
imu-. IUMI»
Место ДЛЯ нанесения знака поверки
Знак утверждения типа
Пломба завода-изготовителя

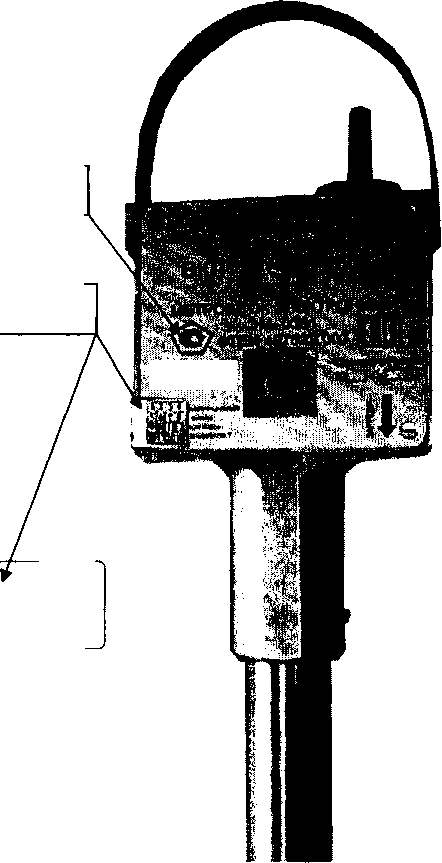

Рисунок 4.1 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломбы завода-изготовителя и знака утверждения типа
ЭМ-0301
ПОВРЕЖДЕНИЕ ЛИШАЕТ ГАРАНТИИ
1 |
2 |
3 |
и |
5 |
6 |
7 |
Т| |
1С |
11 | ||
20181 |
ФИКС
