Методика поверки «Генераторы сигналов серии АКИП-7SG» (РТ-МП-2242-441-2015)

ФЕДЕРАЛЬНОЕ .АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕГРОЛОПГИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ *1ХКУДЛРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ*

(ФБУ «РОСТЕСТ-МОСКВА*)

Зам.

рин

2015 г.

Настоящая методика поверки распространяется на генераторы сигналов серии АКИП-78О (далее - приборы), изготавливаемые компанией “Stanford Research Systems, Inc.”, США, и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

При проведении поверки должны быть вьшолнены операции, указанные в таблице 1.

Таблица 1 -

[И

1

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

Таблица 2-

продолжение таблицы 2

• 2.3 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь свидетельства о поверке.

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений, и аттестованные в соответствии с ПР 50.2.012-94.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого прибора необходимо обеспечить выполнение следующих требований:

• - подсоединение прибора и средств поверки к сети должно производиться с помощью сетевых кабелей из комплекта соответствующего оборудования;

• - заземление оборудования должно производиться посредством заземляющего провода сетевых кабелей;

• - запрещается работать с прибором при снятых панелях;

• - запрещается работать с прибором в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с прибором в случае обнаружения его повреждения.

При проведении поверки должны соблюдаться следующие условия:

• - температура воздуха в помещении 23 ± 5 “С;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106.7 кРа.

• 6.1.1 При проведении внешнего осмотра проверяются:

• - чистота и исправность разъемов;

• - отсутствие механических повреждений прибора;

• - комплектность прибора.

• 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого прибора, его направляют в ремонт.

• 6.2.1 Перед началом работы необходимо изучить руководство по эксплуатации прибора, а также руководства по эксплуатации применяемых средств поверки.

• 6.2.2 Включить питание прибора и средств поверки.

• 6.2.3 Вьщержать поверяемый прибор и средства поверки во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева прибора 60 min.

• 7.1.1 В процессе выполнения операций результаты заносятся в протокол поверки. Полученные результаты должны соответствовать параметрам, которые указаны в таблицах разделов 7.2. и 7.3 настоящего документа.

• 7.1.2 При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате прибор следует направить в сервисный центр для проведения регулировки и/или ремонта.

• 7.2 Опробование (функциональное тестирование)

• 7.2.1.1 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

• 7.2.1.2 Для проверки идентификационных данных нажать последовательно клавиши [SHIFT], [STATUS].

Клавишами [V], [А] выбрать “instr status”, затем клавишей [>] выбирать;

• - “serial”

• - “version”

• - “option” (нажимать клавишу [t>] последовательно для отображения всех опций). Записать в таблицу 7.2.1 отображаемые данные:

• - серийный (заводской) номер, сравнив его с обозначением номера на задней панели прибора;

• - номер версии программного обеспечения (ПО);

• - номера установленных опций.

Таблица 7.2.1 -

данные

7.2.2 Внутренняя диагностика “Self-Test”

• 7.2.2.1 Для запуска внутренней диагностики нажать последовательно клавиши [SHIFT], [STATUS].

Клавишами [V], [А] выбрать “пт self test”, и нажать клавишу [ENTER].

• 7.2.2.2 Дождаться завершения процедуры тестирования, и записать в таблицу 7.2.2 результат внутренней диагностики.

Таблица 7.2.2 -

диагностика “Self-Test”

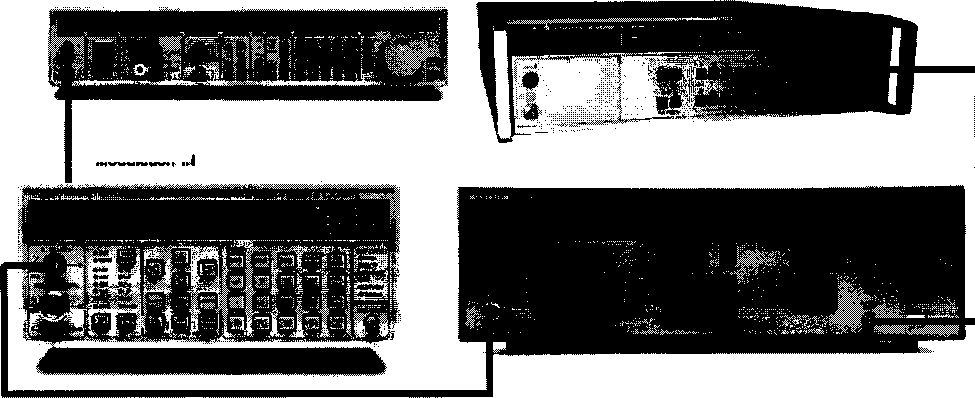

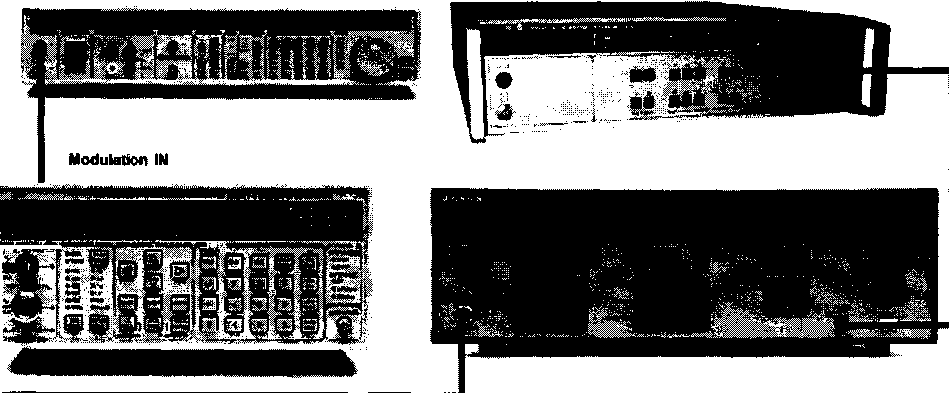

• 7.2.5.1 Соединить кабелем BNC разъем “TIMEBASE OUT” прибора с разъемом входа “Ext Ref In” анализатора спектра.

• 7.2.5.2 Соединить кабелем BNC разъем выхода BNC на передней панели прибора с разъемом на задней панели прибора “FQ MOD IN I” (модели АКИП-78О38х), “VECTOR MOD IN I” (модели АКИП-78О39х).

• 7.2.5.3 Соединить кабелем N разъем выхода N на передней панели прибора с разъемом входа “RF Input” анализатора спектра.

• 7.2.5.4 Удостовериться в том, что на анализаторе спектра установился режим внешней синхронизации.

• 7.2.5.5 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

• 7.2.5.6 Установить на приборе частоту 1 GHz.

Проверить установку уровня, он должен быть равен 0 dBm.

• 7.2.5.7 Нажать на приборе клавишу [MOD TYPE], затем клавишами [V], [А] выбрать

• - “ 1ц”для моделей AKHn-7SG38x

• - “fii rear iq input” для моделей АКИП-78О39х

7.2.5.8 Установить на приборе уровень постоянного смешения, для чего нажимать клавишу [DC OFFS], пока на дисплее не отобразится “Ьпс”.

Ввести значение 0.5 V.

7.2.5.9 Сделать установки на анализаторе спектра:

• - Central Frequency 1 GHz

• - Amp Ref Level 10 dBm

• - Span 10 kHz

• - RBW Auto

• - VBW Auto

7.2.5.10 Измерить уровень сигнала анализатором спектра и записать измеренное значение Р1 в столбец 1 таблицы 7.2.5.

• 7.2.5.11 Нажать клавишу [MODULATION ON/OFF] для включения модуляции.

• 7.2.5.12 Измерить уровень сигнала анализатором спектра и записать измеренное значение Р2 в столбец 2 таблицы 7.2.5.

• 7.2.5.13 Отсоединить кабель BNC между разъемом выхода BNC на передней панели прибора и разъемом на задней панели прибора “I/Q MOD IN I” (модели AKHn-7SG38x), “VECTOR MOD IN I” (модели AKHn-7SG39x).

7.2.5.14 Измерить уровень сигнала анализатором спектра и записать измеренное значение РЗ в столбец 3 таблицы 7.2.5.

7.2.5.15 Вычислить разностное значение [Р1 -Р2] и записать его в столбец 4 таблицы 7.2.5.

внешней

7.2.5.16 Вычислить разностное значение [Р2 - РЗ] и записать его в столбец 6 таблицы 7.2.5.

Таблица 7.2.5 -

7.3 Определение метрологических характеристик

• 7.3.1.1 Определение погрешности установки частоты на выходе BNC.

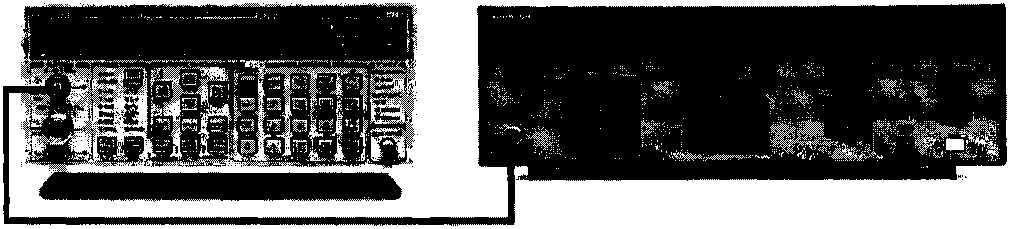

Схема соединения оборудования представлена на рисунке 1.

Вход внешней 01^ ной частоты

036364 2156».

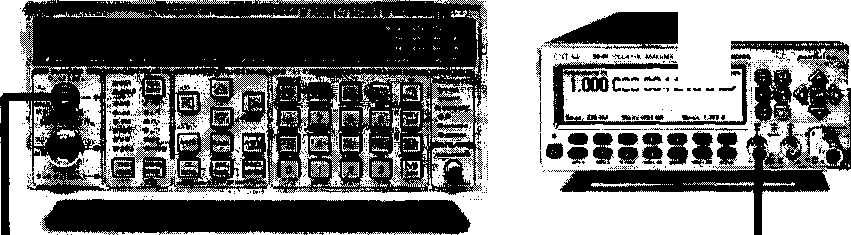

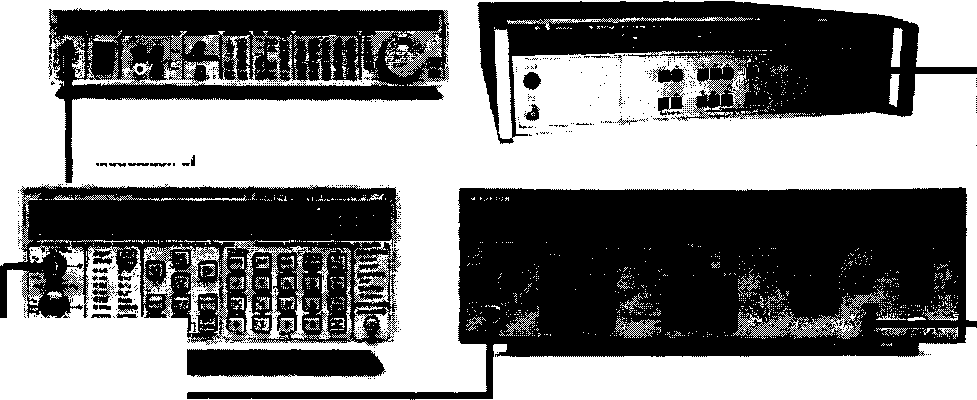

Рис.1 - Схема определения погрешности установки частоты на выходе BNC

• 7.3.1.2 Частотомер CNT-90 синхронизировать со стандартом частоты (например, FS725 - для стандартного исполнения генераторов, или 41-76А - для опции 04). На частотомере CNT-90 установить органы управления:

• •  Измерение частоты Канал А

• •  Тизм ~ 2 с,

• •  Rbx = 50 Ом;

• •  Вход DC;

• •  Аналоговый фильтр выключен

• •  Авто-уровень включен.

• 7.3.1.3 Установить на выходе “BNC” генератора частоту 9 кГц и уровень выходного сигнала 700мВ. Устанавливать на выходе “BNC” генератора значения частоты, указанные в столбце 1 таблицы 7.3.1.

Записывать значения измеренной частоты в столбец 3 таблицы 7.3.1-1, для генераторов с термостатированным опорным генератором (стандартное исполнение) или в столбец 3 таблицы 7.3.1-2, для генераторов с рубидиевым опорным генератором (опция 04).

Таблица 7.3.1-1 Погрешность установки частоты для стандартного исполнения

7.3.1.4 Определение погрешности установки частоты на выходе N.

Схема соединения оборудования представлена на рисунке 2.

мошмй: J

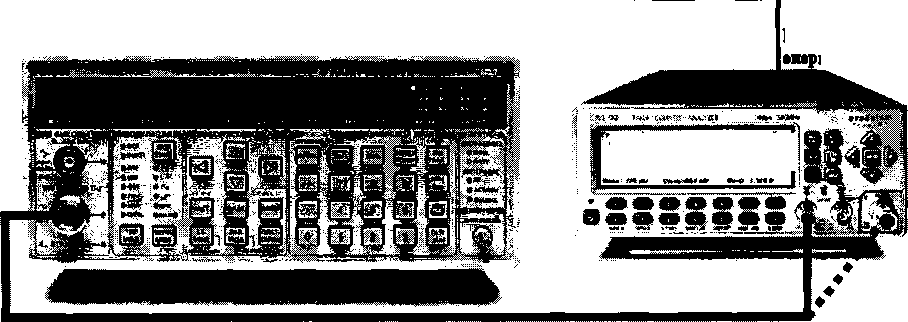

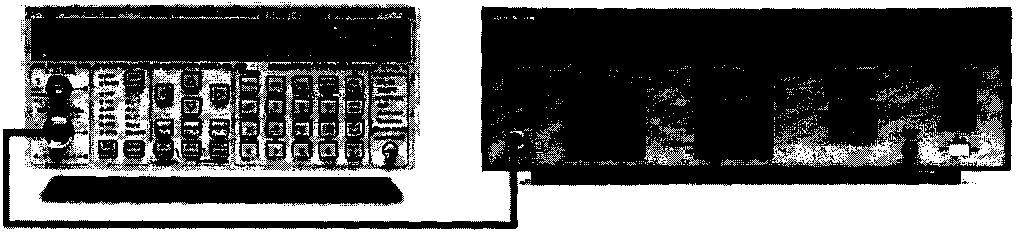

Рис.2 - Схема определения погрешности установки частоты на выходе N

• 7.3.1.5 Частотомер CNT-90 синхронизировать со стандартом частоты (например, FS725 - для стандартного исполнения генераторов, или Ч1-76А - для опции 04). На частотомере CNT-90 установить органы управления:

• •  Измерение частоты Канал А (для измеряемых частот до 300 МГц); Канал С (для измеряемых частот свыше 300 МГц);

• •  Тизм ~ 2 с;

• •  Rbx = 50 Ом;

• •  Вход DC;

• •  Аналоговый фильтр выключен

• •  Авто-уровень включен.

• 7.3.1.6 Установить на вькоде “№ генератора частоту 950 кГц и уровень выходного сигнала 8 dBm (для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype»). Устанавливать на выходе “№ генератора значения частоты, указанные в столбце 1 таблицы 7.3.2.

Записывать значения измеренной частоты в столбец 3 таблицы 7.3.1-3, для генераторов с термостатированным опорным генератором (стандартное исполнение) или в столбец 3 таблицы 7.3.1-4, для генераторов с рубидиевым опорным генератором (опция 04).

Таблица 7.3.1-3

исполнения

частоты для

• 7.3.2.1 Собрать схемы измерения аналогичные приведенным в п. 7.3.1.

• 7.3.2.2 Выполнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

• 7.3.2.3 Установить на выходе “N” генератора уровень выходного сигнала 8 dBm

• 7.3.2.4 Устанавливать на приборе значения частоты, указанные в столбце 1 таблицы 7.3.2.

Записывать значения измеренной частоты в столбец 3 таблицы 7.3.2-1, для генераторов с термостатированным опорным генератором (стандартное исполнение) или в столбец 3 таблицы 7.3.2-2, для генераторов с рубидиевым опорным генератором (опция 04).

Таблица 7.3.2-1 - Погрещность установки частоты для удвоителя частоты для стандартного исполнения

Установленное значение частоты, MHz 1

следующие значения для модели АКИП-78О384, АКИП-78О394

±205

±225

±250

±275

±300

следующие значения для модели АКИП-78О384, АКИП-78С394, АКИП-78С38б, АКИП-78G396

• 7.3.3.1 Соединить кабелем BNC выход “10 MHz” рубидиевого стандарта частоты с входом “Ext Ref Input” частотомера CNT-90.

• 7.3.3.2 Используя адаптер BNC-N, соединить кабелем BNC выход “TIMEBASE OUT” на задней панели прибора с разъемом канала “А” частотомера CNT-90.

• 7.3.3.3 Произвести установки на частотомере CNT-90;

• •  Измерение частоты Канал А;

• •  Тизм ~ 2 С;

• •  Rbx = 50 Ом;

• •  Вход DC;

• •  Аналоговый фильтр вьпспочен

• •  Авто-уровень включен.

• 7.3.3.4 Записать отсчет частотомера Гщ в столбец 2 таблицы 7.3.3-1.

Таблица 7.3.3-1 - Погрешность частоты опорного генератора для стандартного исполнения

• 7.3.3.5 Вычислить измеренное отклонение частоты Арт по формуле Арш — Fiji ~ F;

F = 10 000 000.000 Гц

Записать значение Арщ в столбец 3 таблицы 7.3.4.

• 7.3.3.6 Сравнить измеренное отклонение частоты с пределами допускаемых значений.

Если измеренное отклонение частоты не укладывается в пределы допускаемых значений, необходимо вьшолнить подстройку опорного генератора по процедуре пунктов 7.3.3.7 - 7.3.3.9.

Если измеренное значение частоты находится в пределах допускаемых значений, то можно перейти к завершению операции, либо вьшолнить подстройку опорного генератора по процедуре пунктов 7.3.3.7 - 7.3.3.9.

• 7.3.3.7 Для входа в калибровочный режим нажать [SHIFT], [+/-], затем нажимать клавишу [О], пока на дисплее не отобразится “teal”.

• 7.3.3.8 Используя клавиши [V], [Д], подстроить частоту опорного генератора так, чтобы на дисплее частотомера наблюдалось значение частоты 10 000 000.000 Гц.

• 7.3.3.9 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

Проверить результат подстройки, выполнив действия по пунктам 7.3.3.4 - 7.3.3.6.

• 7.3.3.10 Выключить оборудование, отсоединить кабели от оборудования.

• 7.3.3.11 Соединить кабелем BNC(m-m) выход “5 MHz” водородного стандарта частоты и времени с входом “fo” частотного компаратора.

• 7.3.3.12 Соединить кабелем BNC(m-m) выход “10 MHz Out” прибора с входом “fx” частотного компаратора.

• 7.3.3.13 Записать показание относительного отклонения частоты в столбец 2 таблицы

7.3.3-2

• 7.3.3.14 Сравнить измеренное отклонение частоты с пределами допускаемых значений. Если измеренное отклонение частоты не укладывается в пределы допускаемых значений,

необходимо вьшолнить подстройку опорного генератора по процедуре пунктов 7.3.3.15 -7.3.3.17.

Если измеренное значение частоты находится в пределах допускаемых значений, то можно перейти к завершению операции, либо выполнить подстройку опорного генератора по процедуре пунктов 7.3.3.15 - 7.3.3.17.

• 7.3.3.15 Для входа в калибровочный режим нажать [SHIFT], [+/-], затем нажимать клавишу [>], пока на дисплее не отобразится “teal”.

• 7.3.3.16 Используя клавиши [V], [Д], подстроить частоту опорного генератора так, чтобы на дисплее компаратора наблюдалось значение отклонения частоты 0 Hz.

• 7.3.3.17 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

Проверить результат подстройки, выполнив действия по пунктам 7.3.7.4 - 7.3.7.6.

Схема соединения оборудования представлена на рисунке 3.

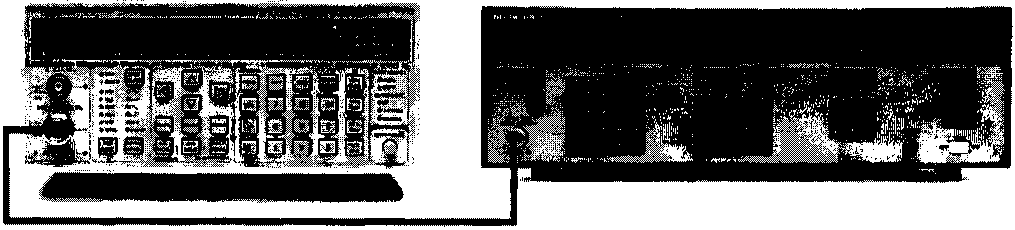

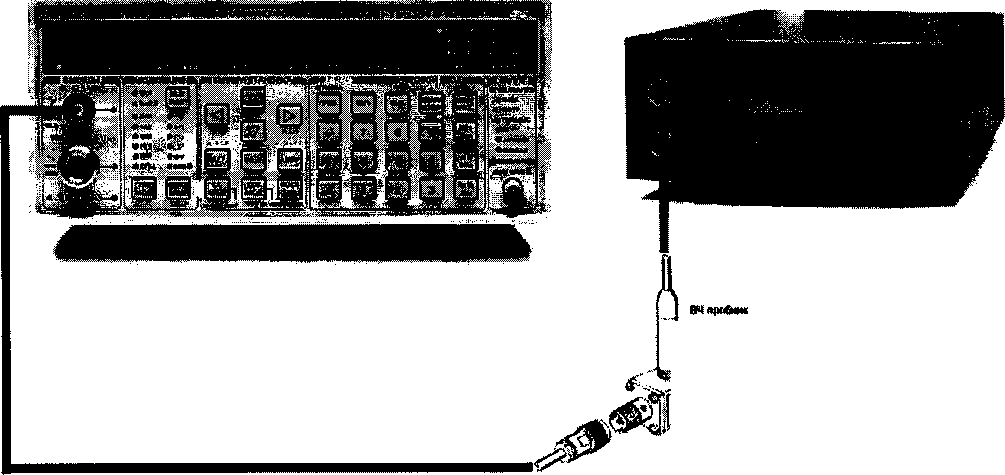

Рис.З - Схема определения погрешности установки уровня мощности на выходе “BNC”

J Ом

• 7.3.4.1 Выполнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

• 7.3.4.2 На вольтметре Boonton 9201 установить режим отображение измеренного уровня в единицах dBm.

• 7.3.4.3 Установить на генераторе на выходе “BNC” частоту 1 кГц и уровень выходного сигнала + 13 dBm

Записывать отсчеты вольтметра в столбец 3 таблицы 7.3.4.

• 7.3.4.3 Повторить измерения уровня при значениях частот сигнала в соответствии со столбцом 2 таблицы 7.3.4.

• 7.3.4.5 Повторить измерения при значениях уровня выходного сигнала 0 dBm; минус 10 dBm; минус 20 dBm; минус 30 dBm; минус 40 dBm; минус 47 dBm;

Записывать отсчеты ваттметра в столбец 4 таблицы 7.3.6.

Таблица 7.3.4 Погрешность уровня моп;ности на выходе “BNC”

7.3.5 Определение погрешности установки уровня мощности на выходе “N”

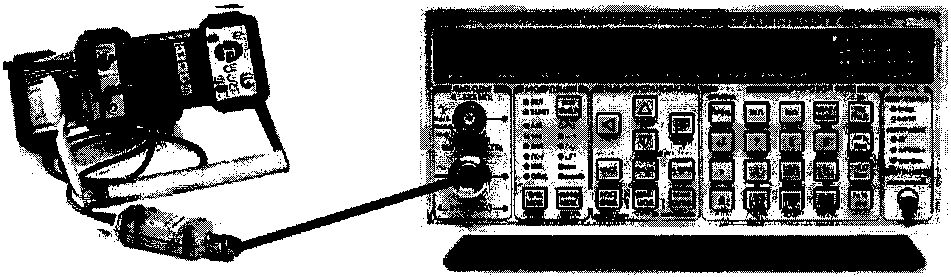

Схема соединения оборудования представлена на рисунке 4.

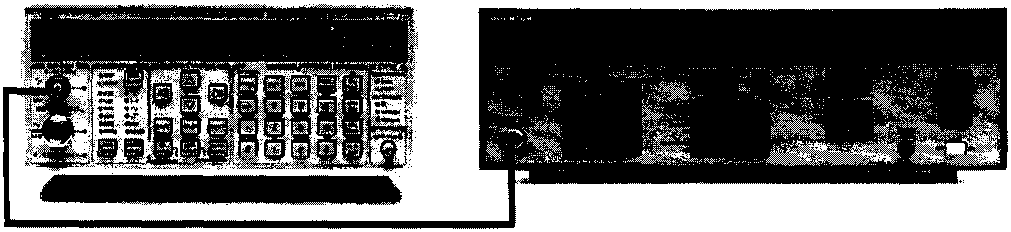

Рис.4 - Схема определения погрешности установки уровня мощности на выходе “N”

• 7.3.5.1 Присоединить на выход “N” прибора преобразователь ваттметра поглощаемой СВЧ мощности.

• 7.3.5.2 Установить на генераторе на выходе “N” уровень выходного сигнала + 16 dBm и частоту сигнала 950 кГц в соответствии со столбцом 2 таблицы 7.3.5-1. Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «Щуре».

Записывать отсчеты ваттметра в столбец 3 таблицы 7.3.5-1.

• 7.3.5.3 Повторить измерения уровня при значениях вькодного уровня 13 dBm; 0 dBm и минус! о dBm

Записывать значения измеренного уровня в столбец 4 таблицы 7.3.5-1.

Пределы допускаемого отклонения,

1

7.3.5-1

плюс 13; 0;

минус 10

-J -J -i в lij .=.

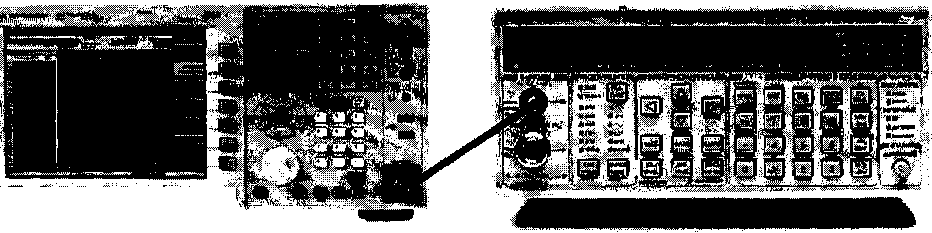

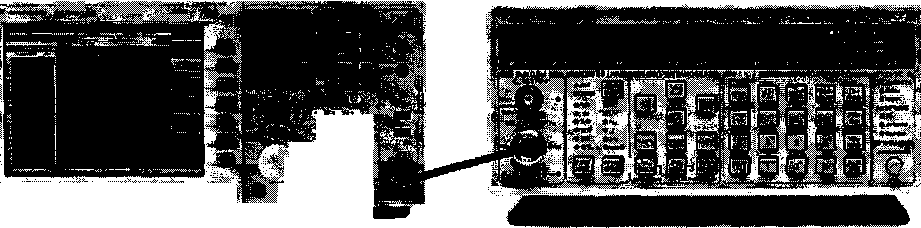

Рис.5 - Схема определения погрешности установки уровня мощности на выходе “N” при измерениях уровня менее -10 dBm

• 7.3.5.7 Установить на генераторе на выходе “N” уровень выходного сигнала минус 20 dBm и частоту сигнала в соответствии со столбцом 2 таблицы 7.3.5-2. Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype».

• 7.3.5.8 На анализаторе спектра нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

Записывать значения измеренного уровня в столбец 4 таблицы 7.3.5-2.

• 7.3.5.9 Повторить измерения уровня при значениях выходного уровня от минус 30 dBm до минус 110 dBm с шагом 10 dBm.

Записывать отсчеты ваттметра в столбец 3 таблицы 7.3.5-2.

Примечание: при измерении уровня минус 110 dBm на анализаторе спектра N9030A, в соответствии с его руководством по эксплуатации, дополнительно включить предусилитель и усреднение спектрограмм.

мощности на выходе “N”

Таблица 7.3.5-2 - Погрешность

ж

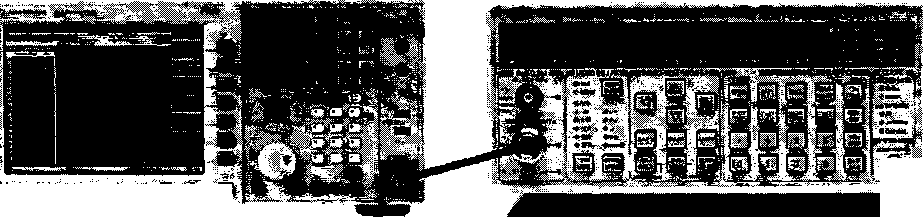

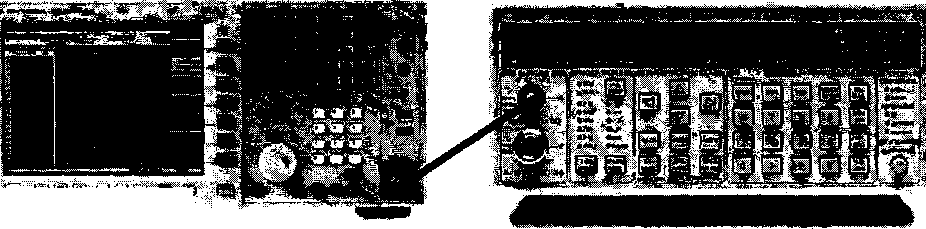

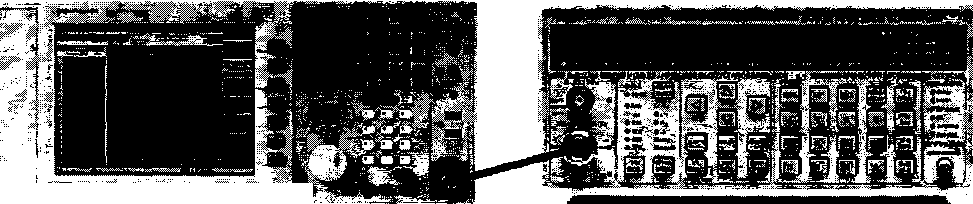

Рис.6 - Схема определения уровня гармонических составляющих на выходе “BNC”

• 7.3.6.2 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавипш [SHIFT], [INIT], [ENTER].

• 7.3.6.3 Установить на выходе “BNC” прибора:

• •  частота 10 кГц

• • уровень о dBm

• 7.3.6.4 Сделать установки на анализаторе спектра:

• •  Центральную частоту 10 кГц;

• •  Опорный уровень + 2 dBm;

• •  Шкала 13 dBm/дел;

• •  Полосу обзора -2 кГц;

• •  Полосу пропускания - Авто;

• •  Предусилитель выключен.

• 7.3.6.5 На анализаторе спектра нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

• 7.3.6.6 На анализаторе спектра установить центральную частоту равной частоте второй гармоники 20 кГц, нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

Записать уровень второй гармоники в столбец 2 таблицы 7.3.6.

• 7.3.6.7 На анализаторе спектра установить центральную частоту равной частоте третьей гармоники 30 кГц, нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

Записать уровень третьей гармоники в столбец 3 таблицы 7.3.6.

• 7.3.6.8 Повторить измерения на других частотах в соответствии с таблицей 7.3.6

Таблица 7.3.6 Уровень»

на выходе “BNC”

• 7.3.7.1 При измерениях уровня гармонических составляющих использовать анализатор спектра N9030A подключённый по схеме соединения, приведенной на рисунке 7.



аза Htsjfs) • © в

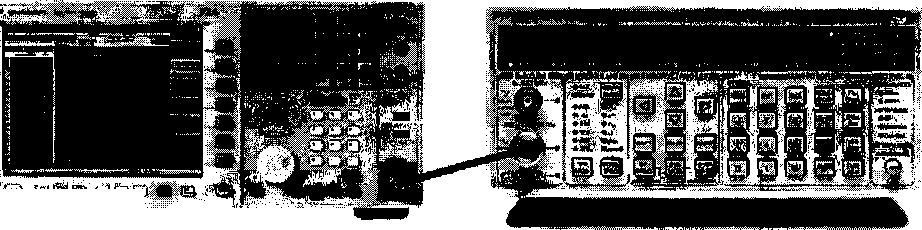

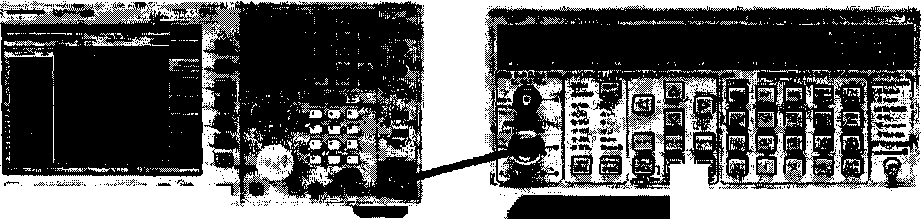

Рис.2 - Схема определения уровня гармонических составляющих на выходе “№

ЭВй*

• 7.3.7.2 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавищи [SHIFT], [INIT], [ENTER].

• 7.3.7.3 Установить на выходе “N” генератора (Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «Щуре»);

  • •  частота 950 кГц

  • •  уровень о dBm

  7.3.7.4 Сделать установки на анализаторе спектра;

Центральную частоту 950 кГц;

Опорный уровень + 2 dBm;

Шкала 13 dBm/дел;

Полосу обзора - 2 кГц;

Полосу пропускания - Авто; Предусилитель выключен.

• 7.3.7.5 На анализаторе спектра нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

• 7.3.7.6 На анализаторе спектра установить центральную частоту равной частоте второй гармоники 1900 кГц, нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

Записать уровень второй гармоники в столбец 2 таблицы 7.3.7.

• 7.3.7.7 На анализаторе спектра установить центральную частоту равной частоте третьей гармоники 2850 кГц, нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

Записать уровень третьей гармоники в столбец 3 таблицы 13.1.

• 13.13 Повторить измерения на других частотах в соответствии с таблицей 13.1

Таблица 7.3.7 -

на выходе “N”

• 7.3.8.1 При измерениях уровня негармонических составляющих использовать анализатор спектра N9030A подключённый по схеме соединения, приведенной на рисунке

• 8.



. ;<Б-         use

Рис. 8 - Схема определения уровня негармонических составляющих на выходе “BNC”

• 7.3.8.2 Выполнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

• 7.3.8.3 Установить на выходе “BNC” прибора:

• •  частота 100 кГц

• •  уровень о dBm

• 7.3.8.4 Сделать установки на анализаторе спектра:

• •  Центральную частоту 100 кГц;

• •  Опорный уровень + 2 dBm;

• •  Шкала 13 dBm/дел;

• •  Полосу обзора - 25 кГц;

• •  Полосу пропускания - Авто;

• •  Усреднение вьжлючено.

• •  Предусилитель вьжлючен.

• 7.3.8.5 На анализаторе спектра нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

• 7.3.8.6 На анализаторе спектра установить режим Дельта Маркера и установить частоту Дельта Маркера равной частоте выходного сигнала плюс 10 кГц и произвести измерения дельта уровня сигнала основной гармоники и гармоники на частоте 110 кГц.

Записать уровень второй гармоники в столбец 2 таблицы 7.3.8.

• 7.3.8.7 На анализаторе спектра установить режим Дельта Маркера и установить частоту Дельта Маркера равной частоте выходного сигнала минус 10 кГц и произвести измерения дельта уровня сигнала основной гармоники и гармоники на частоте 90 кГц.

Записать уровень второй гармоники в столбец 3 таблицы 7.3.8.

7.3.8.8 Повторить измерения на других частотах в соответствии с таблицей 7.3.8

Таблица 7.3.8 -

на выходе “BNC”

• 7.3.9.1 При измерениях уровня негармонических составляюпщх использовать анализатор спектра N903О А подключённый по схеме соединения, приведенной на рисунке

• 9.

(а-®® ьаа а

Рис.9 - Схема определения уровня негармонических составляющих на выходе “N”

• 7.3.9.2 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавипш [SHIFT], [INIT], [ENTER].

• 7.3.9.3 Установить на выходе “N” генератора:

• • уровень о dBm

• •  частота 950 кГц

• 7.3.9.4 Сделать установки на анализаторе спектра (Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype»):

• •  Центральную частоту 950 кГц;

• •  Опорный уровень + 2 dBm;

• •  Шкала 13 dBm/дел;

• •  Полосу обзора - 25 кГц;

• •  Полосу пропускания - Авто;

• •  Усреднение выключено.

• •  Предусилитель выключен.

• 7.3.9.5 На анализаторе спектра нажать кнопку «Peak Search» (Поиск пика) и произвести измерения уровня сигнала.

• 7.3.9.6 На анализаторе спектра установить режим Дельта Маркера и установить частоту Дельта Маркера равной частоте выходного сигнала плюс 10 кГц и произвести измерения дельта уровня сигнала основной гармоники и гармоники на частоте 960 кГц.

Записать уровень второй гармоники в столбец 2 таблицы 7.3.9.

• 7.3.9.7 На анализаторе спектра установить режим Дельта Маркера и установить частоту Дельта Маркера равной частоте вькодного сигнала минус 10 кГц и произвести измерения дельта уровня сигнала основной гармоники и гармоники на частоте 940 кГц.

Записать уровень второй гармоники в столбец 3 таблицы 7.3.9.

Таблица 7.3.9 -

на выходе “N”

7.3.9

7.3.10 Определение уровня фазовых шумов выходе “N”

• 7.3.10.1 При измерениях уровня фазовых шумов использовать анализатор спектра N9030A подключённый по схеме соединения, приведенной на рисунке 10.



  -J -J • la =■,

  Рис. 10 - Схема отфедеяения уровня фазовых шумов выходе “К’

■ AUI-..

Q,-. .

1»в1Э1в

• 7.3.10.2 Вьшолнить заводскую установку прибора, для чего нажать последовательно клавиши [SHIFT], [INIT], [ENTER].

• 7.3.10.3 Установить на выходе “N” генератора (Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype»):

• •  уровень о dBm

• •  частота 10 МГц

• 7.3.10.4 Сделать установки на анализаторе спектра:

• •  Включен режим измерения фазовых шумов (в соответствии с руководством по эксплуатации).

• •  Центральную частоту 10 МГц;

• •  Опорный уровень + 2 dBm;

• •  Шкала 13 dBm/дел;

• •  Полосу пропускания - Авто;

• •  Предусилитель выключен;

• 7.3.10.5 Произвести измерения уровня фазовых шумов при отстройке от несущей на 20 кГц.

Записать уровень фазовых шумов в столбец 2 таблицы 7.3.10.

Таблица 7.3.10-

на выходе “N”

7.3.10

• 7.3.11 Определение погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции и коэффициента гармоник при внешней модуляции.

• 7.3.11.1 При определении погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции на выходе «BNC» использовать измеритель параметров модуляции Boonton 8201 подключённый по схеме соединения, приведенной на рисунке 11.



Рис.11 - Схема определения погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции на выходе «BNC»

• 7.3.11.2 Установить на выходе “BNC” генератора:

• •  частота 500 кГц;

• •  уровень 4 dBm;

• •  вид модуляции внутренняя AM;

• •  вид модулирующего сигнала - синусоидальный;

• •  частота модулирующего сигнала - 1 кГц;

• •  коэффициент амплитудной модуляции - 5 %;

• •  включить режим модуляции.

• 7.3.11.3 На измерителе параметров модуляции Boonton 8201 установить режим измерения параметров амплитудной модуляции.

• 7.3.11.4 Произвести измерения коэффициента амплитудной модуляции. Записать результаты измерения в столбец 3 таблицы 7.3.11-1.

• 7.3.11.5 Произвести измерения коэффициента амплитудной модуляции на частоте 62 МГц. Записать результаты измерения в столбец 4 таблицы 7.3.11-1.

• 7.3.11.6 При определении погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции на выходе «N» до частоты 2000 МГц использовать измеритель параметров модуляции Boonton 8201 подключённый по схеме соединения, приведенной на рисунке 12.



Рис. 12 - Схема определения погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции на выходе «N» до частоты 2000 МГц

• 7.3.11.7 При определении погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции на выходе «N» на частотах свьппе 2000 МГц использовать анализатор спектра N9030A, в соответствии с его руководством по эксплуатации, подключённый по схеме соединения, приведенной на рисунке 13.



Рис.13 - Схема определения погрешности установки глубины амплитудной модуляции при внутренней амплитудной модуляции на выходе «N» на частотах свьппе 2000 МГц

ышьй e-s в|»

• 7.3.11.8 Установить на выходе “N” генератора (Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype»):

• •  частота 1 МГц;

• •  уровень 4 dBm;

• •  вид модуляции внутренняя AM;

• •  вид модулирующего сигнала - синусоидальный;

• •  частота модулирующего сигнала - 1 кГц;

• •  коэффициент амплитудной модуляции - 5 %;

• •  включить режим модуляции.

• 7.3.11.9 На измерителе параметров модуляции Boonton 8201 или анализаторе спектра N9030A установить режим измерения параметров амплитудной модуляции.

• 7.3.11.10 Произвести измерения коэффициента амплитудной модуляции. Записать результаты измерения в столбец 4 таблицы 7.3.11-2.

• 7.3.11.11 Произвести измерения коэффициента амплитудной модуляции на других частотах, согласно таблицы 7.3.11-2. Записать результаты измерения в столбец 4 таблицы 7.3.11-2.

Таблица 7.3.11-2 Коэффициента амплитудной модуляции на выходе “N”

7.3.11.12 При определении коэффициента гармоник при внешней амплитудной модуляции на выходе «BNC» использовать измеритель параметров модуляции Boonton 8201, генератор DS360 и измеритель нелинейных искажений С6-12, подключённые по схеме соединения, приведенной на рисунке 14.

Рис. 14 - Схема определения коэффициента гармоник при внешней амплитудной модуляции на выходе «BNC»

• 7.3.11.13 Установить на выходе “BNC” генератора:

• •  частота 1 МГц;

• •  уровень 4 dBm;

• •  вид модуляции внешняя AM;

• •  коэффициент амплитудной модуляции - 50 %;

• •  включить режим модуляции.

7.3.11.14Установить на выходе генератора DS360:

• •  уровень 1 Впик-пик;

• •  частота 1 кГц;

• •  включить выход.

• 7.3.11.15 На измерителе параметров модуляции Boonton 8201 установить режим измерения параметров амплитудной модуляции.

• 7.3.11.16 С помощью измерителя нелинейных искажений С6-12 произвести измерения коэффициента нелинейных искажений демодулированного сигнала на выходе «AF OUT» измерителя параметров модуляции Boonton 8201. Нелинейные искажения не должны превышать значения 0.3 %.

7.3.12.1 При определении погрешности девиации частоты при внутренней частотной модуляции на выходе «BNC» использовать измеритель параметров модуляции Boonton 8201 подключённый по схеме соединения, приведенной на рисунке 15.

Рис. 15 - Схема определения погрепшости девиации частоты при внутренней частотной модуляции на выходе «BNC»

7.3.12.2 Установить на выходе “BNC” генератора (Для активации управлением входом BNC нажимать кнопку «АМПЛ» до появления на экране надписи «Ьпс»):

• •  частота 1 МГц;

• •  уровень 4 dBm;

• •  вид модуляции внутренняя ЧМ;

• •  вид модулирующего сигнала - синусоидальный;

• •  частота модулирующего сигнала - 1 кГц;

• •  девиация частоты - 125 кГц;

• •  включить режим модуляции.

• 7.3.12.3 На измерителе параметров модуляции Boonton 8201 установить режим измерения параметров частотной модуляции.

• 7.3.12.4 Произвести измерения девиации частоты. Записать результаты измерения в столбец 4 таблицы 7.3.12-1.

• 7.3.12.5 Произвести измерения коэффициента амплитудной модуляции на других частотах согласно таблицы 7.3.12-1. Записать результаты измерения в столбец 3 таблицы 7.3.12-1.

Таблица 7.3.12-1Девиация частоты на выходе “BNC”

• 7.3.12.6 При определении поцзешности установки девиации частоты при внутренней частотной модуляции на выходе «N» использовать анализатор спектра N9030A, в соответствии с его руководством по эксплуатации, подключённый по схеме соединения, приведенной на рисунке 16.



  I -J'JI'J .тг! iJi-i ■

  Рис. 16 - Схема определения погрещности установки девиации частоты при внутренней частотной модуляции на выходе «N»

• 7.3.12.7 Установить на выходе “N” генератора (Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype»):

• •  частота 1 МГц;

• •  уровень 4 dBm;

• •  вид модуляции внутренняя AM;

• •  вид модулирующего сигнала - синусоидальный;

• •  частота модулирующего сигнала - 1 кГц;

• •  коэффициент амплитудной модуляции - 5 %;

• •  включить режим модуляции.

• 7.3.12.8 На измерителе параметров модуляции Boonton 8201 или анализаторе спектра N903ОА установить режим измерения параметров амплитудной модуляции.

• 7.3.12.9 Произвести измерения коэффициента амплитудной модуляции. Записать результаты измерения в столбец 4 таблицы 7.3.13.

• 7.3.12.10 Произвести измерения коэффициента амплитудной модуляции на других частотах, согласно таблицы 7.3.16. Записать результаты измерения в столбец 4 таблицы 7.3.16.

Таблица 7.3.16 - Девиация частоты на выходе “N”

7.3.16

• 7.3.12.11 При определении коэффициента гармоник при внешней частотной модуляции на выходе «BNC» использовать измеритель параметров модуляции Boonton 8201, генератор DS360 и измеритель нелинейных искажений С6-12, подключённые по схеме соединения, приведенной на рисунке 17.



  Рис. 17 - Схема определения коэффициента гармоник при внешней частотной модуляции на выходе «BNC»

  7.3.12.12 Установить на выходе “BNC” генератора (Для активации управлением входом BNC нажимать кнопку «АМПЛ» до появления на экране надписи «Ьпс»):

  •

частота 1 МГц; уровень 4 dBm; вид модуляции внепшяя ЧМ; девиация частоты - 50 кГц; включить режим модуляции.

• 7.3.12.13 Установить на выходе генератора DS360:

• •  уровень 1 Впик-пик;

• •  частота 1 кГц;

• •  включить выход.

• 7.3.12.14 На измерителе параметров модуляции Boonton 8201 установить режим измерения параметров частотной модуляции.

• 7.3.12.15 С помощью измерителя нелинейных искажений С6-12 произвести измерения коэффициента нелинейных искажений демодулированного сигнала на выходе «АГ OUT» измерителя параметров модуляции Boonton 8201. Нелинейные искажения не должны превышать значения 0,3 %.

• 7.3.13.1 При определении погрешности установки девиации фазы при внутренней фазовой модуляции на выходе «BNC» использовать измеритель параметров модуляции Boonton 8201 подключённый по схеме соединения, приведенной на рисунке 18.



  Рис. 18 - Схема определения погрешности установки девиации фазы при внутренней фазовой модуляции на выходе «BNC»

  7.3.13.2 Установить на выходе “BNC” генератора (Для активации управлением входом BNC нажимать кнопку «АМПЛ» до появления на экране надписи «Ьпс»):

  •

частота 1 МГц; уровень 4 dBm;

вид модуляции внутренняя ФМ;

вид модулирующего сигнала - синусоидальный; частота модулирующего сигнала - 1 кГц; девиация фазы - 45 градусов;

включить режим модуляции.

• 7.3.13.3 На измерителе параметров модуляции Boonton 8201 установить режим измерения параметров фазовой модуляции.

• 7.3.13.4 Произвести измерения девиации фазы. Записать результаты измерения в столбец 3 таблицы 7.3.13-1.

• 7.3.13.5 Произвести измерения коэффициента амплитудной модуляции на частоте 1 МГц и 62 МГц. Записать результаты измерения в столбец 3 таблицы 7.3.13-1.

Таблица 7.3.13-1

азы на выходе “BNC”

• 7.3.13.6 При определении погрешности установки девиации фазы при внутренней фазовой модуляции на выходе «N» до частоты 2000 МГц использовать измеритель параметров модуляции Boonton 8201 подключённый по схеме соединения, приведенной на рисунке 19.



Рис. 19 - Схема определения погрешности установки девиации фазы при внутренней фазовой модуляции на выходе «N» до частоты 2000 МГц

• 7.3.13.7 При определении погрешности установки девиации фазы при внутренней фазовой модуляции на выходе «N» на частотах свьппе 2000 МГц использовать анализатор спектра N903ОА, в соответствии с его руководством по эксплуатации, подключённый по схеме соединения, приведенной на рисунке 20.



• м •

j'Ziiii 4'’J-J

Рис.20 - Схема определения погрешности установки девиации фазы при внутренней фазовой модуляции на выходе «N» на частотах свьппе 2000 МГц

• 7.3.13.8 Установить на выходе “N” генератора (Для активации управлением входом N нажимать кнопку «АМПЛ» до появления на экране надписи «ntype»):

• •  частота 1 МГц;

• •  уровень 4 dBm;

• •  вид модуляции внутренняя ФМ;

• •  вид модулируюшего сигнала - синусоидальный;

• •  частота модулируюшего сигнала - 1 кГц;

• •  девиация фазы - 45 градусов;

• •  включить режим модуляции.

• 7.3.13.9 На измерителе параметров модуляции Boonton 8201 или анализаторе спектра N903ОА установить режим измерения параметров фазовой модуляции.

• 7.3.13.10 Произвести измерения девиации фазы. Записать результаты измерения в столбец 4 таблицы 7.3.18.

• 7.3.13.11 Произвести измерения коэффициента амплитудной модуляции на других частотах, согласно таблицы 7.3.18. Записать результаты измерения в столбец 4 таблицы 7.3.18.

Таблица 7.3.18 -

на выходе “N”

• 7.3.13.13 Установить на выходе “BNC” генератора (Для активации управлением входом BNC нажимать кнопку «АМПЛ» до появления на экране надписи «Ьпс»):

• •  частота 1 МГц;

• •  уровень 4 dBm;

• •  вид модуляции внешняя ФМ;

• •  девиация фазы - 180 гр.;

• •  включить режим модуляции.

• 7.3.13.14 Установить на выходе генератора DS360:

• •  уровень 1 Впик-пик;

• •  частота 1 кГц;

• •  включить выход.

• 7.3.13.15 На измерителе параметров модуляции Boonton 8201 установить режим измерения параметров фазовой модуляции.

• 7.3.13.16 С помощью измерителя нелинейных искажений С6-12 произвести измерения коэффициента нелинейных искажений демодулированного сигнала на выходе «AF OUT» измерителя параметров модуляции Boonton 8201. Нелинейные искажения не должны превышать значения 0,3 %.

7.3.13.17 Выключить оборудование, отсоединить кабели от оборудования.

При вьшолнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки

• - наименование и обозначение поверенного средства измерения

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик по форме таблиц раздела 7.

• 8.2 Свидетельство о поверке

При положительных результатах поверки выдается свидетельство о поверке в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001.

Поверительное клеймо наносится в соответствии с ПР 50.2.007-2001.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или вьшолнении операций поверки, выдается извещение о непригодности в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001.

7.3.13.12 При определении коэффициента гармоник при внешней фазовой модуляции на выходе «BNC» использовать измеритель параметров модуляции Boonton 8201, генератор DS360 и измеритель нелинейных искажений С6-12, подключённые по схеме соединения, приведенной на рисунке 21.

Рис.21 - Схема определения коэффициента гармоник при внешней фазовой модуляции на выходе «BNC»

РТ-МП-2242-441-2015| АКИП-78О. Методика поверки.

стр. 35 из 35
