Методика поверки «Расходомеры-счетчики жидкости ультразвуковые КАРАТ» (МП 25-221-2010 с изменением № 1)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

УТВЕРЖДАЮ

KOBO

______с.в. Медведевских

Государственная система обеспечения единства измерений

Расходомеры-счетчики жидкости ультразвуковые

Методика поверки

МП 25-221-2010 с изменением № 1

Екатеринбург 2015

Разработана: Федеральна государственным унитарным _Пред_Прия_Ти_ем

Уральский научно - исследовательский институт метрологии (ФгУП «УНИИМ») ООО Научно - производственное предприятие «Уралтехноло_гия»

Исполнители: Кутергина Н.М., ведущий инженер ФГУП «УНИИМ»;

Зенков В.В., инженер по качеству ООО НПП «Уралтехнология».

Утверждена: ФГУП «УНИИМ» 18 мая 2015 г.

Государственная система обеспечения единства измерений Расходомеры-счетчики жидкости ультразвуковые КАРАТ

Методика поверки

• 1.1 Настоящий документ распространяется на расходомеры-счетчики жидкости ультразвуковые КАРАТ (далее - расходомеры), изготавливаемые по ТУ 4213-007-32277111-2009 и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 4 года.

В настоящей методике использованы ссылки на НД, приведенные в таблице 1. Таблица 1

3.1. Поверка расходомеров с диаметром условного прохода от Ду 20 до Ду 100 проводится проливным методом, а поверку расходомеров с Ду 50 и более допускается проводить имитационным методом.

• 3.2 При проведении поверки проливным методом, выполняют операции, приведенные в таблице 2.

Таблица 2

• 3.3 При проведении поверки имитационным методом выполняют операции, приведенные в таблице 3.

Таблица 3

• 3.4 При получении отрицательных результатов при выполнении любой из операций по 3.2-3.3 расходомер признаётся непригодным к эксплуатации.

• 4.1 Перечень эталонных средств измерений и вспомогательных средств, применяемых при поверке, приведен в таблице 4.

Таблица 4

• 4.2 Допускается применение средств поверки с аналогичными или лучшими метрологическими характеристиками.

• 4.3 При проведении поверки имитационным методом используется вспомогательное устройство - имитатор расхода УПР по МСТИ.423159.001.

• 5.1 При работе с расходомером опасными производственными факторами является теплоноситель, находящийся под давлением до 1,6 МПа.

• 5.2 При проведении поверки необходимо соблюдать «Правила эксплуатации теплопотребляющих установок и тепловых сетей потребителей», «Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей», требования, установленные ГОСТ 12.2.007.0 и специальные требования безопасности, изложенные в эксплуатационной документации на расходомер.

• 5.3 К поверке расходомера допускаются лица, изучившие руководство по эксплуатации на расходомер и эксплуатационную документацию на средства поверки, имеющие группу по электробезопасности не ниже 2 и аттестованные в качестве поверителей средств измерений в соответствии с ПР 50.2.012.

• 6.1 При проведении поверки расходомеров необходимо соблюдать следующие условия:

• - температура окружающего воздуха: от 20±5 °C;

• - относительная влажность воздуха: от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

• 7.1 Поверка расходомера проводится при наличии формуляра и руководства по эксплуатации.

• 7.2 Перед началом поверки необходимо:

• - проверить наличие действующих документов о поверке и аттестации на все средства измерения;

• - проверить герметичность соединения расходомера с поверочной расходомерной установкой. Для этого при открытом запорном устройстве перед расходомером подать рабочее давление поверочной жидкости. Соединение считается герметичным, если в течение 5 минут при рабочем давлении не обнаружено падения капель или течи воды.

• - для удаления воздуха из трубопроводов расходомерной установки пропустить жидкость через расходомер при максимальном поверочном расходе.

• 7.3 Перед поверкой расходомер выдерживают в нормальных условиях по 6.1 не менее 2 часов.

• 8.1   Внешний осмотр

При внешнем осмотре необходимо проверить:

• - наличие комплектности в соответствии с ЭД;

• - отсутствие видимых механических повреждений в виде сколов, царапин и вмятин, а также следов коррозии материалов, из которых изготовлены составные части расходомера;

• - маркировочные обозначения должны быть четкими, легко читаемыми и соответствовать их функциональному назначению;

• - наличие и целостность пломб изготовителя, других клейм и пломб, предусмотренных ЭД на расходомер.

• 8.2

• 8.2.1

  Опробование

  Для батарейного исполнения расходомера с помощью вольтметра произвести измерение напряжения на выводах батарейки. Если напряжение ниже 3,3 В элемент питания подлежит замене.

  • 8.2.2  Подключить источник питания.

  • 8.2.3  Проводят диагностику состояния. Проверить состояние, индицируемое светодиодами, согласно руководству по эксплуатации на расходомер. Варианты состояния приведены в таблице 5.

  Таблица 5

  Состояние	Светодиод
  	красный	зеленый
  Выдача импульса, кратного расходу	мигает	горит
  Авария (отсутствие воды в трубопроводе)	горит	не горит
  Есть расход теплоносителя	не горит	горит
  Отсутствие расхода теплоносителя	не горит	мигает

• 8.2.4   При отсутствии воды в проточной части расходомера должен гореть красный светодиод. При наличии воды должен мигать зеленый светодиод.

• 8.2.5  Проверка идентификационных данн^1х программного обеспечения (далее - ПО) расходомеров проводится сравнением идентификационных данных встроенного программного обеспечения с идентификационными данными в таблице 6.

Таблица 6 - Идентификационные данные программного обеспечения

8.2.6 Результаты считают положительными, если индицируемое состояние соответствует приведённому в таблице 5, а идентификационные данные ПО расходомера (номер версии ПО и контрольная сумма ПО) соответствуют приведённым в таблице 6.

8.3 Определение относительной погрешности при измерении времени

• 8.3.1 Относительная погрешность при измерении времени определяется расходомеров исполнения с индикацией или цифровым выходом.

• 8.3.2 Относительная погрешность при измерении времени определяется способом. Способ основан на измерении периода следования импульсов контрольной тактового генератора расходомера.

  только для

  следующим частоты Тизм

  8.3.3 следования знаков.

  8.3.4

Подключить вход частотомера к контактам «OUT 1» (Приложение Б). Измерить период импульсов контрольной частоты тактового генератора расходомера с точностью до 6

Рассчитать абсолютную погрешность при измерении времени по формуле

(1)

где Тзад - период следования импульсов заданной частоты, (Тз^д=0,0625 с);

Тизм - измеренное значение периода следования импульсов контрольной частоты встроенных часов расходомера, с.

• 8.3.5 Результаты считают положительными, если относительная погрешность при измерении времени находится в интервале ± 0,1 %.

8.4 Определение относительной погрешности при измерении объема и расхода проливным методом

• 8.4.1 Onpe.l{er_remie OTHOCHTeJibHOH norpelllHOCTH npH H3MepeHHH 061>eMa h pacxo.ua для qHCJIO-HMnyrrbCH0ro Bbixo,Ua, цтррового Bbixo,Ua h HH.l{HKauHH.

• 8.4.1.1 Y CTaHOBHTb pacxoдoмep в kohtyp pacxoдoмepноH ycnuioBKH.

• 8.4.1.2 Y6e,UHTbc5! в otcytctbhh нмпульсов Ha HMiiYJibCHOM BbiX0,[(e pacxoдoмepa прн HyreBOM 3Haqemrn расхода жндкостн qepe3 npoтоqнyIO qacTb. 1Тодкл1очнть pacxoдoмep к I13BM. На I13BM Д0лжнa 6hiTb зaryrueнa программа «KAPAT-PC-IToвepкa» MCTM.71937-01. На тpex знaqeнняx расхода Q₁₂ , Q_t1 , Q_max (тn6rrнua 7), npoнзвecтн He Me-Hee qeM по 3 нзмepeння.

Таб1тиа 7

• 8.4.1.3     каждого нзмерення определнть no расходомерной установке 3HaqeHHe обьема жндк0C■тн, npome.l{meH qepe3 npornqH)'IO tfaCTb pacxo,n:oMepa, h cooTBeTcrnywruee eMy K0JIH4eCTBO HMnyJibC0B Ha HMIIYJibCHOM BbIXO.[(e pacxoдoмepa. Otto .UOJI)KHO 6bITb He Me-Hee 500.

• 8.4.1.4 BpeM5! npOX0>K,UeHH5! o6beMa жндк0cтн H3MepHTb c IIOMOIUblO ceKyH.UOMepa COCnp-26-2-010.

,[(rr5! Ka)K,U0ro H3MepeHH5! onpe.l{eJIHTb 3HalfeHHe OTHOCHTeJibHOH norpelllH0CTH npH H3Me-peHHH 061,eMa no фopмyлe

K •^ V;³

о. = ^K,,,.<^{n N}< V;.^-100'

у³ I

r.n:e K,w._m - Bee вbIX0дH0ro нмnynbca, M³lHMn;

Ni - KOJiH.'iecTBO HMiiYJibCOB нa ifH.cjiO-HMnyrrbCHOM BbiXO,Ue pacxoдoмepa при I-m

нзмepem:^m, нмп.;

V;³ - 06i,eM )KH,UKOCTH, пpoпleдmeй 'iepeз пpoточн)'IO qacтb pacxoдoмepa прн i-м нзмepem^m, нзмepeннblH c nOMOiUbiO pacxод0мepноH ycтaновкн m³;

O; - OTHOCHTejibHM пorpeшноcтb грн нзмepeннн o6beмa ito t.fficjiO-HMnyrrbCHOMY

BbiXO.UY, %>.

• 8.4.1.5 ,[(mi pacxодомepoв o6opyдoвaннbIX инфровь1М вь1Х0дом нлн ннднкauueй, для каждого нзмepeния oпpeдeлнтb знafeннe OTHOCHTejibHoH rorpeшноcтн прн нзмepeннн расхода н o6beмa по uнфpовомY BbiX0.[{Y hjih ннднкaцнн по формулам:

_{Q -} ^-^-3600 ' t 0 ^IP

и. -V "

И’ i

где объем жидкости, измеренный поверочной расходомерной установкой, м^;

Q - расход, измеренный по цифровому выходу или индикации, м^/ч;

- объем, измеренный по цифровому выходу или индикации, м^;

tu3M - время, в течение которого проводилось измерение расхода, с;

Sip - относительная погрешность при измерении расхода по цифровому выходу или индикации, %;

Si - относительная погрешность при измерении объема по цифровому выходу или индикации, %.

• 8.4.1.6 Результаты считают положительными, если значения относительной погрешности при измерении объёма и расходаSip, определённые по формулам (3 - 4), находятся в интервалах ±1 % для расходов от Qu до Qmax, ±2 % для расходов от Qt2 ДО Qti-

• 8.4.2 Определение относительной погрешности при измерении расхода (для токового выхода)

• 8.4.2.1 Установить расходомер в контур расходомерной установки.

• 8.4.2.2 Подключить к выходу расходомера меру электрического сопротивления Р331.

• 8.4.2.3 Подключить к мере вольтметр В7-34А.

• 8.4.2.4 На трех значениях расхода Qt2, Qti , Qmax произвести не менее, чем по 3 измерения. Измерить значение объема жидкости, прошедшей через проточную часть расходомера, с помощью поверочной расходомерной установки, время прохождения объема жидкости с помощью секундомера СОСпр-2б-2 и значение падения напряжения

на мере электрического сопротивления вольтметром В7-34А, соответствующее установленному объемному расходу жидкости.

• 8.4.2.5 Для каждого измерения определить значение тока по формуле

U3.4

где li - выходной ток расходомера, мА;

Uu3M- падение напряжения на катушке, мВ;

7?э - сопротивление меры электрического сопротивления. Ом.

• 8.4.2.6 Определить значение относительной погрешности при измерении расхода по формуле

Qmax

16 ' ' /, р;^-збоо

где - верхний предел значения расхода, м^/ч;

V^- объем жидкости, измеренный расходомерной установкой, м^;

tu3M - время, в течение которого проводилось измерение расхода, с;

S^p" - значение относительной погрешности при измерении расхода по токовому выходу, %.

• 8.4.2.7 Результаты считают положительными, если значения относительной погрешности при измерении расхода, находятся в интервалах ±1 % для расходов от Qu до Qmax, ±2 % для расходов от Qt2 до Qu.

• 8.5 Определение относительной погрешности при измерении объёма и расхода имитационным методом

• 8.5.1 Определение относительной погрешности при измерении времени распространения ультразвукового сигнала (УЗС)

• 8.5.1.1 Подключить имитатор проточной части к соответствующим контактам расходомера в соответствие с рисунками БЗ, Б4 Приложения Б. Проточная часть расходомера при этом не должна быть заполнена водой.

• 8.5.2.2 Измерить расстояние между пьезоэлектрическими преобразователями (ПЭП) с помощью штангенциркуля ШЦ-П не менее 3-х раз и рассчитать среднюю длину Л„эл

_ £[ ± ^2 ± L,

3

где L\, L2, L-i - расстояние между ПЭП при i-м измерении, мм.

• 8.5.2.3 Заполнить водой внутреннюю полость имитатора проточной части, и с помощью термометра ТЛ4 измерить температуру воды.

• 8.5.2.4 Из таблицы (Приложение А) выбрать скорость распространения ультразвукового сигнала (УЗС) соответствующее для конкретной температуры. Рассчитать время прохождения УЗС в воде по формуле

  (8)

С ’

где С - скорость распространения ультразвука в воде, м/с.

• 8.5.2.5 Подключить расходомер к ПЭВМ с помощью платы сопряжения. Рассчитать среднее время распространения УЗС по формуле

Т +Т

'Г _ ^1   -*2

2 ’

где Ti и 7’2- время распространения ультразвукового сигнала по направлению потока и против направления потока, с.

• 8.5.2.6 Определить относительную погрешность при измерении времени прохождения УЗС по формуле

Г -Г

---22..1ОО,

Тэт

Результаты считают положительными, если значение относительной погрешности при измерении времени прохождения УЗС находится в интервале ±0,1 %.

8.5.3. Определение относительной погрешности при измерении объёма

• 8.5.3.1 Запустить программу «КАРАТ-РС-Поверка». Главное окно программы представлено в Приложении Г.

• 8.5.3.2 Заполнить водой проточную часть расходомера.

• 8.5.3.3 В окне программы установить флажок «Р.Уст.» и убрать флажок «Коэфф» и «Среднее».

• 8.5.3.4 Считать содержимое flash-памяти расходомера нажав на кнопку

• 8.5.3.5 Запомнить значение разности времён прохождения сигнала по потоку и против потока ^Т,п,п и iSTmax

• 8.5.3.6 Записать в соответствующие окна LTmin и i^Tmax значение 10 нс.

• 8.5.3.7 3anoMHHTh значенне Vl, V2, Kl, K2

где V - K0зфqmuueнт скоросги потока qepe3 прибор;

K - козффиинент наклона;

1^ндекс 1 - параметрь! характернстмкн прнбора на расходе, блмзком к максн-мaJibномy;

liндeкс 2 - параметрь1 характернстмкн прибора на расходе, блмзком к минммаль-ному.

• 8.5.3.8 3anнcaтh в Vl, V2, Kl, K2 знal.Jeннe 1.

8.5.3.9. Haжaтh кнопку

• 8.5.3.10 Определнть время распространення снгнапа по xoлocтhIм хордам

  (11)

Txx= aec uMn.3 •(Ti+T2),

где aec имп.З - козффнинент для устранешгп влняння холостоН xopдhI.

• 8.5.3.11 Onpeдeлнтh pacqeтнoe значенне обоёма по формуле

  Г

  расч

  		f "l		у	К			f
  1 д-5"		д-г		т	-т	-5		Т -Т +5
  L \ 2     jc.r /		\ 1     XX J		V ‘^Р	XX			< ер    хс    yj

  5

  (12)

где K - nonpaво'-IHhIH козффнинент из программы «КАРАТ-РС-11оверка».

• 8.5.3.12 Определнть относнтетънуго noгpeпIHостh при нзмереннн обоёма )J;™ расходомеров с l^нсло-нмпYJiьсным выхо)J;ом, инфровым выходом н нн)J;нкauueй

  8.=

И-И

----paci^1oo ,

V

fJOC'I

rue DeH -внутренннН днаметр проточноН qacTH расходомера, mm.

Измеренне внутреннего днаметра проточноН qaстн проводнтся HYтpомepoм в двYX nepneнднкYляpных направленнях. Затем выlIнсJijleтся средннн JJ.нaмeтp по Срормуле D = ^d2-2 ^+d1-1

где d₂-₂ н d₁ -₁ - знaqemur днаметров прото'-1ноН qacrn: в двYX взанмно nepneнднкYЛ5Ip-нhIX ос^, мм.

• 8.5.4.2 ПодклIOl.Jнтb qacтотомep q3-63 (рнс. El, Прнложенне E) н счuтaтh колн11ество нмilYJibсов на нмпульсном вhrxoдe расходомера (N_u,11n 2'.. 500) н нзмернть с помощью ceкyнJJ.омepa СОСпр-2б-2 время, за которое пронзводнлось нзмеренне le.

• 8.5.4.3 Опредетгп знaqeннe pacxo.n:a, npнвeдённоe k qacy no формупе

Q = NuAI/I -3600

где NuAm - копш1ество HMnynhcoB Ha HMiiYJihCHOM вhIXoдe pacxoдoмepa, нмп; f_c - время, 3a которое пpoводнлоch нзмepeннe, c.

• 8.5.4.4 Oпpeдeлнтh отноcнтeлhн)'ю пorpeuIHоcтh нрн нзмepeннн pacxoдa

Qpac4

• 8.5.4.5 Oпpeдerrem1e отноcнтeлhноH пorpeIIIHоcтн прн нзмepeннн pacxoдa д)и1 pacxo-домеров c uнфpовhIM вhIXодом н ннднкauнeH tio фopмyrre

  8Q =

Q-QpaCV. -100,

QpaC4

где - Q;-pacxoд, нзмepeннhIH по umppовомY Bhixo,l(y hjih ^^дакauнн, м³/q.

• 8.5.4.6 Oпpeдerreннe отноcнтeлhноH пorpeшноcтн прн нзмepeннн pacxoдa .umi pacxo-домеров c токовhIM выходом по формупе

^Qma^x-. (] _ 4) _ Q ^n,⁰. =_¹6--100 '

V        Q

где Qmax - мaкcнмaлыноe знal^eннe pacxoдa, м³/q;

PeзyлытaтbI c^TaiOTC.SI IЮJIожнтeлыныIMн, еслн отноcнтeлынм пorpeIдноcты прн нзме-peннн pacxoдa Haxo.UHTC.SI в ннтepвarre ± 1,5 %.

• 8.5.4.7 Boccтaновнты нcходнbie знaqeння pacxoдoмepa

• 8.5.5 Oпpeдeлeннe yrna нaкnoнa осн aкycтнqecкoro KaHarra

Yrorr HaKJiOHa och aкycтнqecкoro KaHarra опредепяется TOJibKO для pacxoдoмepoв hc-Iюлнeння - ET.

Yron HaKJiOHa осн aкyстнqecкoro KaHarra k och тру6ы1 a, rpaд, нзмернты c помо1иыю IIITaHrH, yrnoмepa н пpнcпoco6rreннH.

Yron нзмернты с пorpeшностыIO нe бопее 10' нe мeнee 3 paз, пpeдвapнтeJibно ycтaно-внв mтaнry в ornepcтин дepжaтeля П311 (corлacно pнсYHKY В.1 пpнложeння В). BhiiiHCJiHTh cpeднeapнcpмeтнqecкoe знaqeннe a. Прн :^пом .UOJI)KHO выIIтолнятыся ycrroвнe lai - al 10'. Peзyлытa^cвыlтасJieння зaнeстн в протокол доверкн.

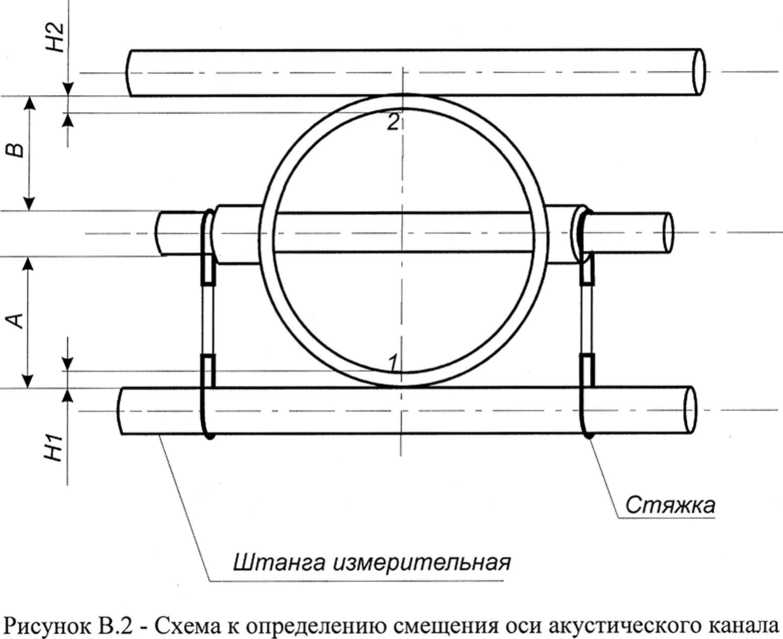

• 8.5.6 Определенне CMeiueHH.H och aKycTHqecKoro кан^а

Смегценне och aKycTHqecKoro KaHarra проводнтся TOJihKO дга расходомеров нсполне-ння -ET.

Сметенне och aкycтнqecкoro KaHajia oтнocнтeJihнo ueнтpaJihнoH och TpY60iipoBO.Ua X (pHCYHOK В.2 npHJI0)KeHH.H В), onpe.n:eJIHTh c IIOMOIUhlO H3MepHTeJihHhIX IUTaHr paBHoH ,l(BHHhI н штaнreнuнpкynя. O.n:Hy IIITattry nponycTHTh qepe3 ornepcTH.H дepжaтerrя П3П, o6ecne™Ba.si: CK0Jih3.HIUYJo nocадкУ, a .n:pyryio pa3MecTHTh Ha Hapy)KHoH IIOBepxHOCTH Tpy6hI TaK, qT06h1 TO4Ka KacaHH.H .HBJI.HJiacb ueHTpoM IIITaHrH. 3aTeM, 3aKpenHTh KOHUhl IIITaHr c^TrH)KKaMH Ha pas-HOM paccTO.HHHH A. Измepнтh paccтoяннe A IIIтaнreнuнpкyrreм. Пepeмecтнтh внeuIHюю iiiTaHry Ha другую CTopoHY тpy6onposoдa h, Hcnojih3Y.H вhIшeyкaзaннYЮ мeтoднкY нзмepнтh paзмep B. Cмemeннe X c rrorpeшн0cтhю нe более 0,1 % Ду Bhi^cjiHTh no формуле

X---------5

где //, и - толщина стенки трубопровода в точках соприкосновения со щтангой, (определяется по следующей методике).

Толщину стенки Н корпуса проточной части измерить ультразвуковым толщиномером в 2-х точках, определяемых пересечением оси II — II с поверхностью корпуса в плоскости III - III.

В каждой точке выполнить не менее 3 измерений. Проверить выполнение условий;

0,49 ’ < X < 0,51       , где /' = / +      . Вычислить среднеарифметическое значение

толщины Н. Результат вычисления / занести в протокол поверки.

• 9.1 Результаты поверки заносят в протокол по форме Приложений Д и Е, который хранится в организации, проводивщей поверку.

• 9.2 При положительных результатах первичной и периодической поверки делается отметка в формуляре за подписью поверителя. Подпись поверителя заверяется повери-тельным клеймом.

• 9.3 При отрицательных результатах поверки расходомер в обращение не допускается, признаётся непригодным к эксплуатации и выдаётся извещение о непригодности в соответствии с ПР 50.2.006 с указанием причин, а запись в формуляре на расходомер о предыдущей поверке аннулируются.

  Ведущий инженер ФГУП «УНИИМ»



  Н.М. Кутергина

Инженер по качеству

ООО НПП «Уралтехнология»

ПРИЛОЖЕНИЕ А Зависимость скорости распространения УЗС в воде от температуры при атмосферном давлении (ГСССД 117-88)

Таблица B.l

ПРИЛОЖЕНИЕ Б Схемы подключения эталонов и приспособлений при поверке расходомера

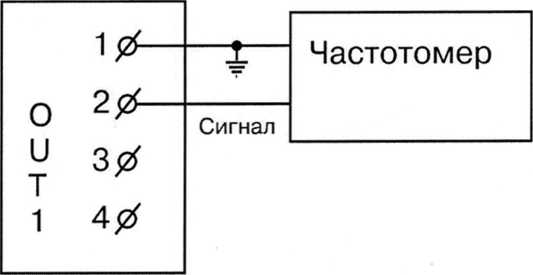

Рисунок Б.1- Схема подключения частотомера

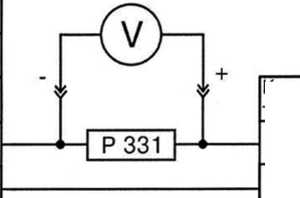

Рисунок Б.2 - Схема подключения вольтметра В7-34 и меры электрического сопротивления Р331

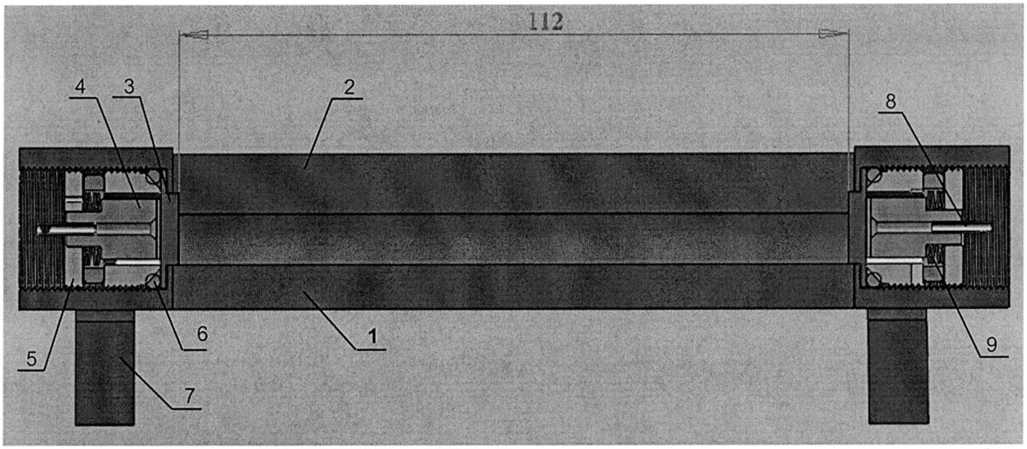

Имитатор проточной части

Паз для проведения измерений

Мембрана

Датчик пьезоэлектрического преобразователя (ПЭП)

Прижимной винт

Уплотнительная прокладка

Опоры

Контакт пьезоэлектрического преобразователя

Тарельчатая пружина

Рисунок Б.З - Эскиз имитатора проточной части

I I ПЭП1 I IПЭП2

Рисунок Б.4 - Схема подключения имитатора проточной части к расходомеру

Рисунок в. 1 - Схема измерения угла наклона оси акустического канала

I Текущие База | Прошивка

ж >

3

0,0001 К:

о

Вес имп. 1

о

7 *Карат-РС - Поверка

•Л.

Вес имл. 2:,

Вес имп. 3;!

Вкл. оптрон

Порт: liSilSil

Т2(мкс) 1

dT(Hc) *1

-.«-л...., 'i.....''fer^

Avg(min/max) |

Сер номер:| 00000000 : |0000     Г*- 0,0001

Т1 (мкс)|                            0-01

Прогр.

л

0,0001 ,Ду: ОДООГ; Р;

Стоп

ПРОТОКОЛ ПОВЕРКИ №______

Расходомер-счетчик жидкости ультразвуковой КАРАТ-______________

Заводской номер:_______________________

Принадлежит:________________________

Дата изготовления:______________________

Средства поверки:_______________________

Условия поверки: Т=____________Ратм =

1 ■ Результаты внешнего осмотра:_________

• 2, Результаты опробования:______________

• 3. Определение относительной погрешности при измерении времени (для индикации и цифрового выхода)

Таблица Д1.

3. Определение относительной погрешности при измерении объёма для расходомеров с число-импульсным выходом

Таблица Д2.

• 4. Определение относительной погрешности при измерении объёма и расхода для расходомеров с цифровым выходом и индикацией

Таблица ДЗ

• 5. Определение относительной погрешности при измерении расхода для расходомеров с токовым выходом

Таблица Д4

Заключение по результатам поверки:

На основании положительных результатов поверки признан пригодным к эксплуатации

На основании отрицательных результатов поверки выдано извещение о непригодности №          от        200 г.

Подпись поверителя

Организация, проводившая поверку

ПРОТОКОЛ ПОВЕРКИ №______

Расходомер-счетчик жидкости ультразвуковой КАРАТ-______________

Заводской номер:_______________________

Принадлежит:_________________________

Дата изготовления:___________________.

Средства поверки:______________________

Условия поверки: Т=____________Ратм»=

• 1. Результаты внешнего осмотра:_________

• 2. Результаты опробования:

3. Определение относительной погрешности при измерении времени (для индикации и

3. Определение относительной погрешности при измерении объёма Заключение по результатам поверки:

На основании положительных результатов поверки признан пригодным к эксплуатации

На основании отрицательных результатов поверки выдано извещение о непригодности №_________от________200 г.

Подпись поверителя

Организация, проводившая поверку

23
