Методика поверки «Стенд контроля путевых шаблонов модель 31000» (г.р.24342-03)
ЗАО завод «ИЗМЕРОН» Санкт-Петербург
СОГЛАСОВАНО
УТВЕРЖДАЮ
енеральный директор ЕРОН"
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-1.png)
В.В.Лапин
2002 г.
ЗАМ. генерального директора
ФГУ Т -С.-Петербург
«
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-2.png)
__^А.И. РагуАин
'К
СТЕНД ДЛЯ КОНТРОЛЯ ПУТЕВЫХ ШАБЛОНОВ
Модель 31000
МЕТОДИКА ПОВЕРКИ зюоо.ооои
2002
Настоящая инструкция распространяется на стенды для контроля путевых шаблонов модели 31000 (далее - стенд) по ТУ 3938-022-00221190-2002 и устанавливает методику его первичной и периодической поверок.
Рекомендуемый интервал между поверками 1 год.
-
1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
-
1.1. При проведении поверки должны быть выполнены операции и применены средства поверки с характеристиками, указанными в таблице .
-
Таблица
Наименование операции
-
1 Внешний осмотр_______
-
2 Опробование__________
-
3 Проверка сопротивления изоляции
Ns п/п инструк-ции
-
3.1 ______
-
3.2
3.3
Средства поверки и их нормативно-технические характеристики
Мегаомметр с верхним пределом измерения 500 МОм и номинальным напряжением 500 В гост 23706-93
4 Определение погрешности стенда при воспроизведении: ширины колеи, ординат переводных кривых, ширины желобов, расстояний между рабочими гранями сердечника и контррельса расстояний между рабочими гранями усовика и контррельса
возвышения одного рельса относительно другого
3.4
-
3.4.1
-
3.4.2
-
3.4.3
3.4.4
3.4.5
3.4.6
Нутромер НМ1250 ГОСТ 10. нутромер НМ2500 ГОСТ 10, струбцины 31000.410 (2 шт.), струбцина 31000.420, подставки 31000.430 (2 шт.), подставки 31000.440 (2 шт.), концевые меры 3-Н1 ГОСТ 9038, набор принадлежностей к плоскопараллельным КМД ГОСТ 4119
Штангенрейсмас
ШР-250-Ь,05 ГОСТ 164, пределы измерений 0-250 мм, ПГ 0,05 мм.
Стержень 31000.401, шаблон путевой мод. 08809 ТУ2-00221190-023-95
ПРИМЕЧАНИЕ. Допускается применять другие средства поверки, удовлетворяющие по точности настоящей методике и имеющие действующие свидетельства о поверке. Средства, указанные в таблице, являются арбитражными.
Йзн\/1ист Разрад. Проб. М.эксп. Н.контр.
Л” доком.
Крымская Шелохнеб Кокорина Яхина Семенод
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-3.png)
Да.
Стенд для контроля путедых шадлоноЬ Модель 31000 Мет один о поЬерки
Паст
2
Зигтпд
9
ЗАОзаМ тЛГ
-
2. УСЛОВИЯ И ПОДГОТОВКА ПОВЕРКИ
-
2.1. При поверке стенда следует соблюдать следующие условия;
-
температура воздуха в помещении (20±5 )°С;
относительная влажность воздуха (65±15)%;
атмосферное давление (10132518000 )Па, (760±60 )мм.рт.ст.
-
2.2. Перед проверкой со стенда удалить смазку бензином авиационным по ГОСТ 1012-72 и протереть чистой тканью.
-
2.3. До проверки стенд должен бьггь установлен в соответствии с требованиями руковдства по эксплуатации ЗЮОО.ОООРЭ и выдержан в рабочем помещении не менее трех часов.
-
3. ПРОВЕДЕНИЕ ПОВЕРКИ
-
3.1. Внешний осмотр
-
При внешнем осмотре должно быть установлено;
соответствие комплектности стенда требованиям п.1.3 технических условий, отсутствие на рабочих поверхностях стенда дефектов, ухудшающих внешний вид или влияющих на эксплуатационные качества,
штрихи шкал и нониуса должны быть четкими без разрывов,
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-4.png)
наличие на стенде маркировки ; «0, Ж40, Ж400, 100, 324, 500, 650, 1076,1400, 1480», на устройстве, воспроизводящем возвьгшение рельса, - маркировки „0, 60, 80, 120, 160”.
наличие на стенде маркировки; порядкового номера стенда, модели, товарного знака предприятия-изготовителя.
-
3.2. Опробование
«в
Проверяют плавность перемещения подвижных частей стенда и надежность их фиксации.
-
3.3. Проверка сопротивления изоляции
Сопротивление изоляции проверяют мегаомметром с номинальным напряжением 500В. К контактам стенда присоединяют клеммы мегаомметра и производят измерение.
Сопротивление изоляции должно быть не менее 50 МОм.
-
3.4. Определение погрешности стенда
-
3.4.1. Определение погрешности стенда при воспроизведении ширины колеи производят в следующем порядке .
-

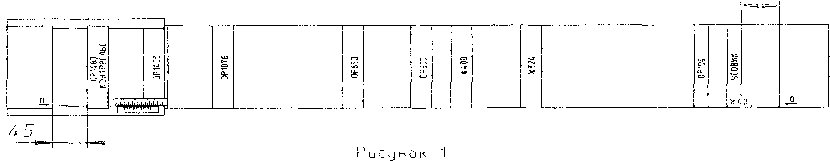

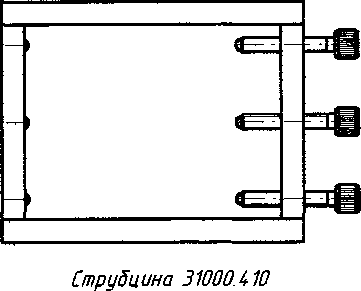

Устанавливают плоскопараллельные боковики 1 (рисунок 1а) (далее боковики) , прижав их с помощью струбцин 2 (31000.410) к рабочей вертикальной поверхности
Изм. |
/Сист |
А® докцм. |
Подо. |
Пата |
/1ист
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-5.png)
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-6.png)
1510- 1550
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-7.png)
8 10
По/1ожение каретки 1510 мм
Положение каретки 1550 мм

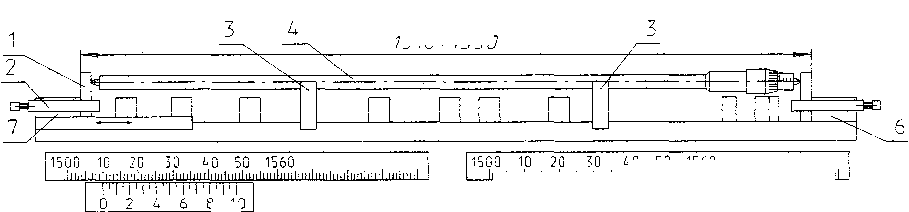

Рисунок 1Q ПРОВЕРКА ВОСПРОИЗВЕДЕНИЯ ШИРИНЫ КОЛЕИ
иао 1600
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-8.png)
1,0 50 1560
Положение каретки 1525 мм

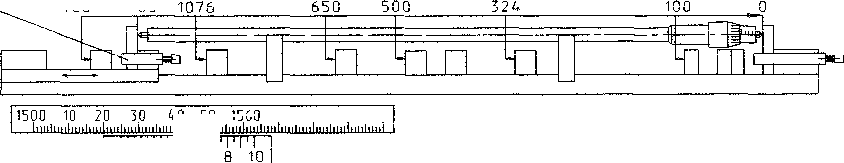

Рисунок 15 ПРОВЕРКА ВОСПРОИЗВЕДЕНИЯ ОРДИНАТ ПЕРЕВОДНЫХ КРИВЫХ
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-9.png)
Положение каретки 1505 мм
Положение каретки 1520 мм
Положение каретки 1560 мм
зюоо.ооои
Нолюжение каретки 15 6 5 мм

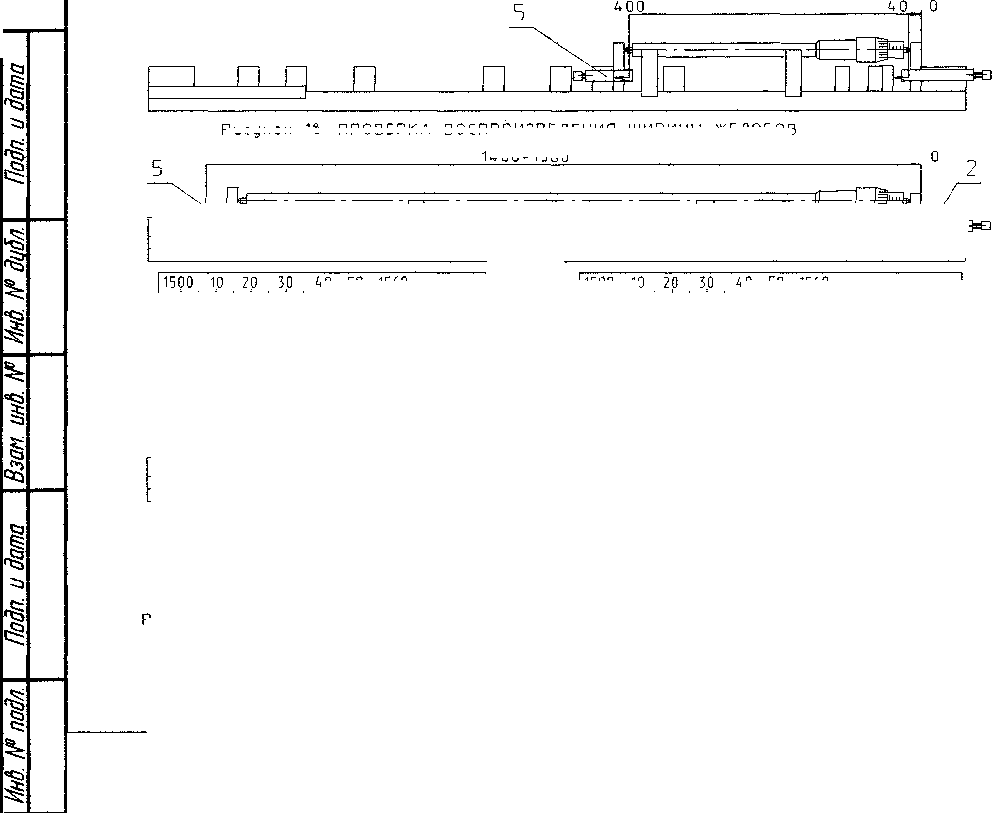

Рисунок 13 ПРОВЕРКА ВОСПРОИЗВЕДЕНИЯ РАССТОЯНИЯ "УСОВИК-КОНТРРЕЛЬС"
1500 10 .60 50 1560 , 1
luuluniHBiiiiihHihiiiliiilliiiiiuiiliiiriiiHliiiilHHliiulniiliitilnulnijhHihtnl i Г“ГП'1П'П1'ругутру-и
I о 2 6 6 8 1D
Рисунок 16 ПРОВЕРКА ВОСПРОИЗВЕДЕНИЯ ШИРИНЫ ЖЕЛОБОВ 1660-1500
1 |
ж 1 |
п |
п пп HL |
---:-----бАСДСХДВГДР] / |
60 50 1560 ; .1
iiililiiiiiiiHiuui!iuh!ii1uuhtnhiHliiniliiUHiih.lliinHhiH{iiiiliiiiliiiiiiiiit|iiil I I ПППМПУ'ПМЧ
I о 2 6 б 8 10

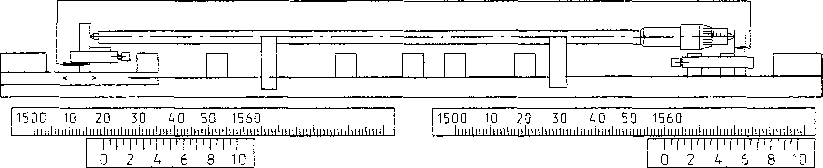

Рисунок 1г. ПРОВЕРКА ВОСПРОИЗВЕДЕНИЯ РАССТОЯНИЯ "СЕРДЕЧНИК-КОНТРРЕЛЬС" 1620-1660
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-10.png)
Изм. |
/}ист |
иикцп |
Подо. |
Дата |
КопироЬдр
Формат Л4
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-11.png)
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-12.png)
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-13.png)
Изм. |
Лист |
док ЦП. |
Пади |
Дата |
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-14.png)
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-15.png)

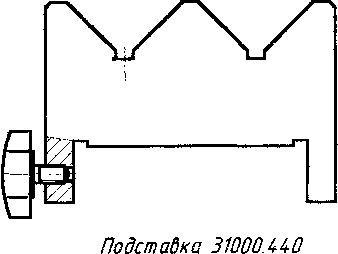

упоров 6 и 7. Устанавливают на станине стенда подставки 3 (31000.440), расположив их на расстоянии 200...250 мм от упоров. Устанавливают каретку стенда в положение, соответствующее отсчету «1510» и фиксируют стопорным винтом. Дважды измеряют (по ширине упора) с помощью нутромера НМ 2500 расстояние между боковиками, уложив нутромер на подставки, поочередно в каждую из двух пар их гнезд. При измерении необходимо учитывать размеры двух боковиков.
Повторяют эту операцию при отсчетах 1520,1530,1540 и 1550 мм.
Отклонения измеренных величин от номинальных не должны превышать ±0,1 мм.
-
3.4.2. Определение погрешности стенда при воспроизведении ординат переводных кривых проводят аналогично п.3.4.1 с помощью нутромеров. При этом один из боковиков остается закрепленным на неподвижном упоре 6 (рисунок 16), а второй с помощью струбцины 5 (31000.420) последовательно закрепляют на упорах «324», «500», «650», «1076», «1400», «1480», Каретку стенда устанавливают в положение соответствующее отсчету «1525» и фиксируют стопорным винтом.
Сз
5> г<

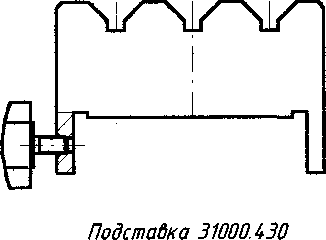

При измерении расстояний между боковиками 324, 500, 650, 1076 мм используют нутромер НМ 1250 и подставки 31000.430; при измерении расстояний между боковиками 1400 и 1480 мм используют нутромер НМ 2500 и подставки 31000.440. Измерение повторяют дважды по ширине упоров. При измерении расстояния между боковиками необходимо учитывать размер одного боковика.
Расстояние меяеду боковиками, закрепленными на неподвижном упоре 6 и упоре «100» измеряют с помощью блоков плоскопараллельных концевых мер длины (далее КМД) размерами (90± 0,1) мм.
![Методика поверки. Стенд контроля путевых шаблонов модель 31000. ОЕИ Аналитика](mp_html/18711579496668e06f6fd89_files/18711579496668e06f6fd89-16.png)
Отклонения измеренных величин ординат от намаркированных не должны превышать ±0,1 мм.
I пз
-
3.4.3. Определение погрешности стенда при воспроизведении ширины желобов (рисунок 1в) проводят аналогично п.3.4.2 с помощью нутромера НМ 1250. При этом один из боковиков остается закрепленным на неподвижном упоре 6, а второй с помощью струбцины 5 (31000.420) закрепляют на упоре «Ж400». При измерении необходимо учитывать размеры двух боковиков. Измерения повторяют дважды по ширине упора. Погрешность при воспроизведении ширины желоба для упора «Ж40» определяют с помощью блоков плоскопараллельных КМД размерами (40± 0,1) мм непосредственно между неподвижным упором 6 и упором «Ж40».
С5
Отклонения измеренных величин ширины желобов от намаркированных не должны превышать ±0,1 мм.
Изм. |
//ист |
№ докам. |
Подо |
Дата |
зюоо.ооои
Диет
6
3.4.4 Определение погрешности стенда при воспроизведении расстояния ме>еду рабочими гранями сердечника и контррельса (рисунок 1 г) проводят аналогично п.3.4.1 с помощью нутромера НМ 2500. При этом один из боковиков остается закрепленным на неподвижном упоре 6, второй с помощью струбцины 5 (31000.420) закрепляют на упоре „Контррельс” с левой стороны. Устанавливают каретку стенда в положение, соответствующее отсчету „1505 мм” и фиксируют стопорным винтом. Расстояние между боковиками измеряют с помощью нутромера дважды по ширине упора. При измерении необходимо учитывать размер одного боковика. Повторяют измерения при отсчете “1545 мм”.
Отклонения измеренных величин от значений 1460 и 1500 не должны превышать ±0,1 мм.
-
3.4.5. Определение погрешности стенда при воспроизведении расстояния между усовиком и контррельсом (рисунок 1д) проводят аналогично п.3.4.1 с помощью нутромера НМ 2500. Боковики закрепляют на упорах “Контррельс” с левой стороны и “Усовик” с правой. Каретку стенда устанавливают в положение, соответствующее отсчету „1520” и фиксируют стопорным винтом. Расстояние между боковиками измеряют дважды по ширине упора с помощью нутромера. Размеры боковиков при измерении не учитываются. Повторяют измерения при отсчете “1560 ”.
Отклонения измеренных величин от значений 1420 и 1460 не должны превышать ± 0,1 мм.
Примечание. У стендов, находящихся в эксплуатации, допускается погрешность при воспроизведении ширины колеи, ординат переводных кривых, ширины желобов, расстояний между рабочими гранями сердечника или усовика не более ±0,15мм.
-
3.4.6. Определение погрешности стенда при воспроизведении возвышения одного рельса относительно другого производится следующим образом.
I
5Э
Стержень 31000.401 заворачивают до упора в резьбовое отверстие ползуна. Ползун устанавливают в положение «0» . Штангенрейсмасс устанавливают на верхнюю поверхность неподвижного упора и измеряют высоту до торца стержня, получив начальный отсчет. Последовательно перемещая ползун в положения «60». «80». «120», «160», измеряют высоты до торца стержня. Вычисляют разности между данными отсчетами и начальным отсчетом. Отклонения разностей от значений 58.54; 78,10; 117.33; 156.78 мм., соответственно не должны превышать ± 0,2 мм.
Измерение расстояния между образующими цилиндрических опор производят с помощью шаблона путевого при двух положениях ползуна: «0» и «160». Измеренные эасстояния должны составлять 1540 и 1548 мм по шкале «ширина колеи» с этклонением не более ±0,5 мм.
Изн. |
Лист |
док им. |
Подо. |
Дата |
Лист
___~
4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
4.1. Положительные результаты первичной поверки предприятие-изготовитель оформляет отметкой в руководстве по эксплуатации.
-
4.2. Положительные результаты периодической поверки оформляются в порядке, установленном метрологической службой.
-
4.3. При отрицательных результатах поверки стенд к применению не
ЦО пускается, при этом в руководстве по эксплуатации проводят запись о непригодности.
Кроме того, выдают извещение о непригодности и изъятии из обращения стенда, не подлежащего ремонту, или о проведении повторной поверки после ремонта.
