Методика поверки «Счетчик газа камерный СГК-G» (г.р.19144-10)

4

ОАО "Электроприбор"

СОГЛАСОВАНО

УТВЕРЖДАЮ

Заместитель директора по метрологии ФГУ «Вороне

Главный инженер

Электроприбор»

В.Н.Невзоров

хин

СЧЕТЧИК ГАЗА КАМЕРНЫЙ СГК-G

Методика поверки

РГДИ.407269.001 МП

Настоящая методика распространяется на счетчик газа камерный СГК-G и устанавливает поверку при выпуске из производства, после ремонта и в эксплуатации.

Поверку проводят органы Государственной метрологической службы и метрологические службы, аккредитованные на данный вид деятельности.

Межповерочный интервал -10 лет.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 Последовательность операций поверки приведена в таблице 1,

Таблица 1

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 к проведенйю измерений при поверке и обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в соответствии с правилами ПР 50.2.012-94, изучивших стандарты

ГОСТ 8.324-2002, ГОСТ Р 50818-95, руководство по эксплуатации счетчика газа СГК-G, а также специально обученных лиц, работающих под руководством поверителей, и имеющих опыт практической работы на поверочных установках.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 Лица, проводящие поверку, должны быть ознакомлены с правилами безопасной работы счетчика и средств поверки, указанными в РЭ, и пройти инструктаж по технике безопасности.

  • 4.2 Все работы по монтажу и демонтажу счетчика выполняются при неработающей поверочной установке (без прокачки воздуха).

  • 4.3 Конструкция соединительных элементов счетчика и поверочной установки должна обеспечивать надежность крепления счетчика и фиксацию его положения в течение всего цикла поверки.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 В качестве поверочной среды используют воздух, не содержащий . пыли, металлической стружки, других твердых посторонних частиц.

  • 5.2 Требования к помещению, в котором должна находится поверочная установка, изложены в РЭ поверочной установки.

  • 5.3 При проведении поверки соблюдают нормальные условия в соответствии с ГОСТ 8.395-80:

• - температура окружающего воздуха, °C                     20±3

• - относительная влажность окружающего воздуха, % от 30 до 80

• - атмосферное давление, кПа                       от 84 до 106,7

• - разность температур окружающего воздуха и поверочной среды, °C, не более

  ±1

  РЗ

• - скорость изменения температуры окружающего воздуха

и поверочной среды, °С/ч, не более

• - отсутствие вибрации, тряски и ударов.

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Перед поверкой счетчики выдерживают в помещении, где проводят поверку, не менее 1 ч.

    	itM.f
    Изм.	Лист	№ докум.	Поди,	Дата

    РГДИ.407269.001 МП

  • 6.2 Счетчик и средства поверки подготавливают к работе в соответствии с РЭ.

  • 6.3 Счетчик представляют на поверку со следующими документами:

• - паспортом на счетчик;

• - протоколами или другими документами на проведение испытаний на герметичность при первичной поверке.

• 6.4 Установить счетчик на трубопровод установки в рабочем положении с отклонением от вертикальной оси не более 5°.

• 6.5 После установки счетчика на поверочной установке проверяют герметичность мест подсоединения счетчика к поверочной установке.

Уплотнительные прокладки в трубопроводе установки не должны перекрывать проходное отверстие корпуса счетчика.

Измерительный участок установки с установленными счетчиками должен быть проверен на герметичность воздухом при избыточном давлении 3 кПа в течении 1 мин. Если падение давления не наблюдается, то измерительный участок считается герметичным,.

• 6.6 Поверку счетчиков проводят как индивидуально, так и партиями.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

    § §

    S

    §

    О с

Внешним осмотром устанавливают:

• - соответствие требованиям 6.3;

• - наличие маркировки (товарного знака предприятия-изготовителя, надписей с указанием типа, порядкового номера, года изготовления, наибольшего избыточного давления, наименьшего и наибольшего расхода, диапазона термокоррекции для счетчиков с температурной компенсацией и другой информации, указанной в РЭ на счетчик);

• - отсутствие видимых повреждений и дефектов.

• 7.2 Опробование

  SS

  QQ

Опробование счетчика производят на установке поверочной, пропуская поток воздуха на расходе 10 % от номинального. В течение 2 мин убеждаются в устойчивой и спокойной работе. Счетное устройство должно вращаться плавно, без рывков и заеданий. Показания электронного счетного устройства должны также меняться плавно.

• 7.3 Определение потери давления

Установить счетчик на установку определения потери давления.

По показанию ротаметра установить наибольший расход в соответст- ’ ВИИ с паспортом на счетчик. Снять показания с дифференциального микроманометра.

Счетчик признается годным к эксплуатации, если падение давле- ' НИЯ не более 200 Па.

7.4 Определение основной относительной погрешности

• 7.4.1 Общие положения

На поверочной установке поочередно установить необходимые значения расхода воздуха: рнаим, Qhom, QHaH6-

Рекомендуемое время для проведения поверки в ручном и автоматическом режимах приведено в таблице 3.

ТаблицаЗ;;■  '

• 7.4.2 Измерение объема в ручном режиме

При измерении в ручном режиме визуально снимают показания (начальное и конечное значение объема газа).

Для съема данных со счетчика газа СГК-ОХ-Э необходимо снять крышку счетного устройства и установить джампер в разъем, находяпдийся в верхней части печатной платы, для увеличения времени индикации до 16 мин.                                                                        ■

Примечание - При нажатии кнопки время индикации составит (20±5) с.

При проведении измерений на наименьших расходах рекомендуется снять и снова установить джампер за 8-10 мин до окончания измерения объема.

• 7.4.3 Измерение объема в автоматическом режиме

  QQ

Для автоматического ввода данных о прошедшем через счетчик объеме газа в компьютер установки, необходимо на счетчиках СГК-GX и СГК-GX-T снять стекло со счетного устройства и установить фотодатчик.

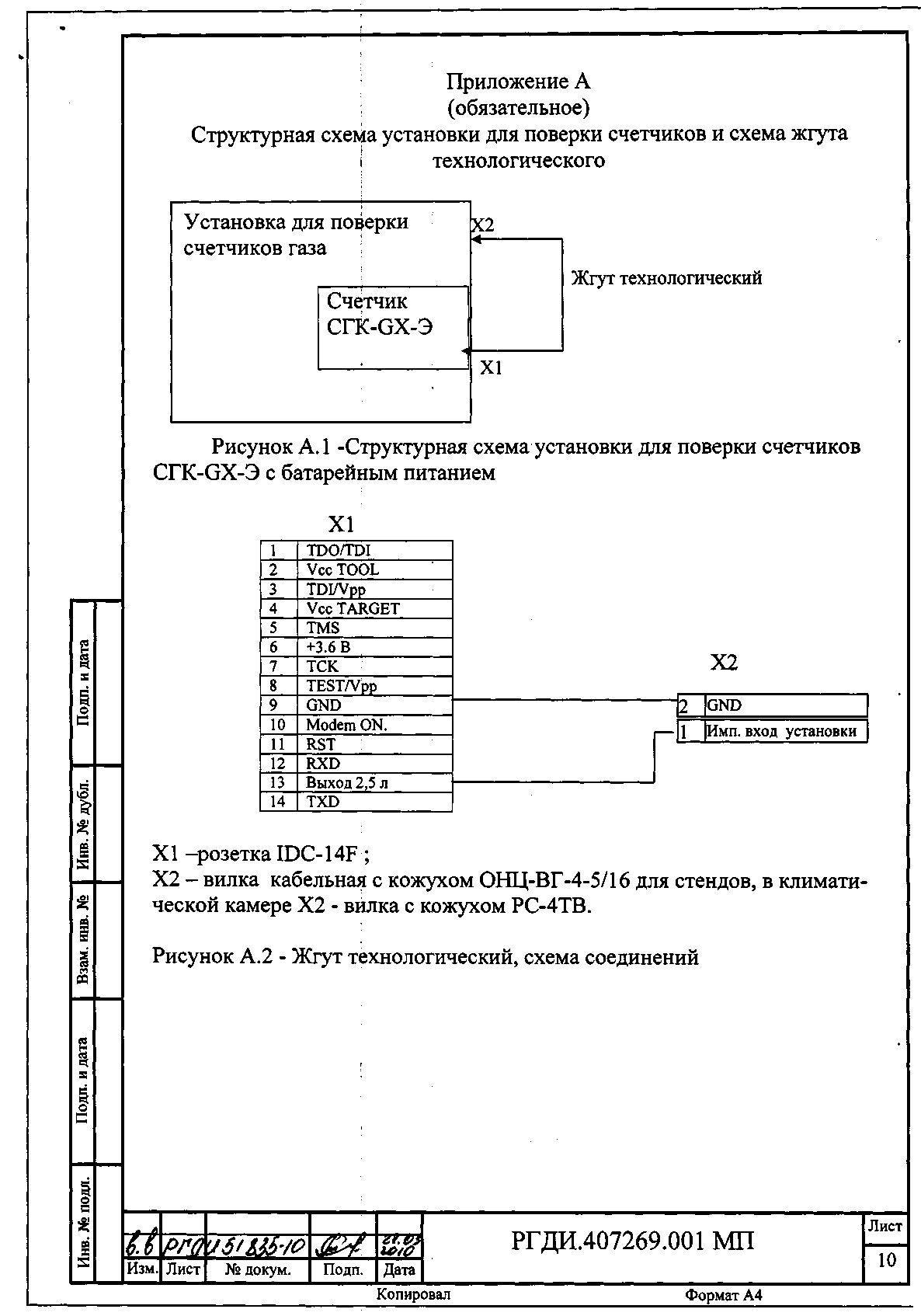

Для автоматического ввода данных от счетчика CrK-GX-Э необходимо снять крышку счетного устройства и подключить жгут технологический к разъему, через который выводится на установку для поверки импульсный сигнал о прохождении каждых 2,5 л. Структурная схема установки для поверки счетчиков газа и схема жгута технологического приведена в Приложении А.

• 7.4.4 При каждом значении расхода воздуха поверку проводят до трех раз. Если по результатам первого измерения основная относительная погрешность счетчика не превышает предела допускаемой основной погреш- • ности, повторные измерения не проводят. В противном случае измерения повторяют и за результат принимают среднее арифметическое из полученных значений.

Для счетчика СГК-GX относительную погрешность измерения 3, %, определяют по формуле

- у - -                  0)

где V - объем воздуха, измеренный поверяемым счетчиком, м^; Г(, - объем во^здуха неумеренный поверочной установкой, м^;

Д - поправка, определяемая разницей давления в поверяемом счетчике и в установке, %.

ДР-Г Д =--100,

. Р-У,

где /iP - разность значений абсолютных давлений в поверочной установке и поверяемом счетчике, Па. ДР принимают со знаком минус, если давление в поверяемом счетчике больше давления в поверочной установке;

Р - абсолютное давление в поверяемом счетчике, Па.

Для счетчиков СГК-GX-T и СГК-ОХ-Э определяют объем газа , м^, прошедший через установку и приведенный к нормальной температуре 20 °C в месте установки счетчика по формуле

Гд+273,15 J’

где   - температура воздуха в месте установки счетчика, °C.

Примечание - Формула (3) применяется для установок в которых из- • меренный объем не приводится к нормальным условиям.

Основную относительную погрешность измерения счетчика определяют по формуле

Предел допустимой основной относительной погрешности при выпуске счетчика из производства и после ремонта в измеряемых диапазонах расхода должен быть:

от Рнаим до 0,1 Qhom включительно

от 0,1 Qhom ДО Рнаиб ВКЛЮЧИТеЛЬНО

Предел допустимой основной относительной погрешности счетчика в условиях эксплуатации должен быть: от Рнаим до 0,1 Qhom ВКЛЮЧИТСЛЬНО от 0,1 Qhom ДО Онаиб ВКЛЮЧИТСЛЬНО

7,5 Изменение относительной погрешности счетчика, вызванное отклонением температуры измеряемого газа от нормальной в диапазоне температурной компенсации

Испытания проводят для счетчиков СГК-ОХ-Э и СГК-GX-T путем определения относительной погрешности счетчика при граничных значениях диапазона температурной компенсации: для СГК-О1,6-Э; СГК-О2,5-Э; СГК-О4-Э минус 30*’ и плюс 50_з °C; для СГК-О4-Т минус 20'^^ °C, плюс 25_з °C (или других граничных значениях диапазона температурной компенсации, указанных на счетчике).

Счетчик помещают в камеру тепла и холода, подключают к поверочной установке, выдерживают в течение времени, необходимого для достижения равенства температур измеряемой среды на входе счетчика и в камере, ‘ но не менее 1 ч. Относительную погрешность определяют на расходах о, 1 Qhom., Онаиб ПО ГОСТ Р 50818-95 и мстодикс 7.4.

Допустимое значение относительной погрешности, 5^ > при температуре измеряемого Газа, соответствующей граничным значениям температурной компенсации, отличной от нормальной температуры, определяют по формуле

(5)

где Т - температура воздуха в месте установки счетчика, ° С;

Т„ - нормальная температура (20 ±3) °C (в расчете принимается значение 17 °C для отрицательных температур и 23 °C для положительных), ° с.

^0 - значение относительной погрешности равное 1,5 % для расхода Q„a„6 и 3,0 % для расхода 0,1Q„om.

0,1 - коэффициент изменения относительной погрешности по ГОСТ Р 50818-95 для счетчиков с температурным компенсатором, вызванным отклонением температуры измеряемого газа от нормальной (0,1 % на 1 °C).

Относительная погрешность счетчика определяется по формуле 4, Значение погрешности 6 не должно превышать значения .

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Положительные результаты поверки оформляют:

• - при выпуске из' производства занесением результата поверки счетчика газа в «Журнал предъявления поверителю» и в паспорт счетчика с нанесением поверительного клейма поТП* 50.2.007-2002. Поверительное клеймо также наносился на мастичную пломбу головки винта крепления крышки счетного устройства;

• - при периодической поверке и после ремонта результат поверки заносят в паспорт счетчика с нанесением поверительного клейма. Поверитель-ное клеймо также наносится на мастичную пломбу головки винта крепления крышки счетного устройства.

• 8.2 При отрицательных результатах поверки счетчик считают непригодным к эксплуатации и:

• - при выпуске из производства делают отметку о непригодности в «Журнале предъявления поверителю»;

• - при периодической поверке оформляют извещение о непригодности с указанием причины в соответствии с ПР 50.2.006-94 или делается соответствующая запись в паспорте, а поверительное клеймо гасят;

• - при поверке после ремонта оформляют извещение о непригодности с указанием причины.
