Паспорт «Весы лабораторные квадрантные 4-го класса моделей ВЛКТ-500 г-М и ВЛКТ-2 кг-М» (1 КО.005.051 ПС)

I           Сдано n набор 11.07.85. Подписано в печать 24.07.85.

\ Формат бумаги 60Х90'/ц. Бум. тип. № 3. Гарнитура лнтературнан.

Печать высокая. Печ. л. 1,0, Тираж 16 000 экз. Заказ 5584. Бесплатно.

Межвузовская типография (1) СППО-2 Управления издательств, полиграфии и книжной торговли Ленгорисполкома 193036, Ленинград, Московский вокзал, I платформа

лабораторные квадрантные

4-го класса моделей

ВЛ КТ-500 г-М н ВЛ КТ-2 кг-М

ПАСПОРТ

IKO.005.05I ПС

9. СВЕДЕНИЯ б Консервации,> УПАКОВКЕ и ХРАНЕНИИ

• 9.1. Перед упаковкой с весов сняты гири, чашка, подставка под чашку, призма струнки. Подвижные части закреплены транспортным приспособлением.

• 9.2. Временная противокоррозийная защита весов и их составных частей произведена в соответствии с ГОСТ 9.014-78 для изделий П-3 группы.

Вариант временной защиты ВЗ-0, упаковочный материал УМ-1, вариант внутренней упаковки ВУ-1.

Срок зашиты без переконсервации 1 год.

• 9.3. Упакованные весы установлены в фанерный или дощатый ящик. Установленные в ящик весы закреплены от

■ перемещения при помощи деревянных упоров с резиновыми амортизаторами, прокладок из гофрированного картона или других материалов.

• 9.4. Условия хранения 1 — по ГОСТ 15150-69.

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

• 10.1. Весы лабораторные квадрантные 4-го класса модели-

  ^водской №      соответствуют ТУ 25-06.1101-79

  для эксплуатации.

и признаны годными

/начальник

Ведомс|3енныи| поверитель                  '

! Дата выпуска % . С* 2»- Гт»

ВНИМАНИЮ ПОТРЕБИТЕЛЯ!

Весы лабораторные квадрантные являются точным прибором; при установке весов необходимо соблюдать требования, позволяющие надежно эксплуатировать нх раторнях:

• 1. Установку весов производите только ознакомления с настоящим паспортом!

  сотрясениям п пн-

• 2. Помещение не должно подвергаться брацням; температура в нем должна быть в даназоне от 10 до 35°С.

Весы рекомендуется устанавливать на снсцналы1ын фундамент или на кронштейны, укрсплснн1>1е на каннтальнон стене.

Отноентельная влажность воздуха должна находиться в пределах от 30 до 80%, причем в воздухе не должно содержаться вредных нрнмесен, вызывающих коррозию.

Весы не должны подвергаться одностороннему нагреванию или охлаждению, а также воздействию воздушных потоков.

• 3. В весах имеется снециалы1ос транспортное приспособление, которое удерживает квадрант и подвеску при транспортировании в изолированном положении (рис. 3).

Снимайте транспортное приспособление только после установки весов на место, при этом обязательно придерживайте квадрант и подвеску, во избежание резкого .удара и повреждения подушек и призм.

(Транспортное приспособление сохраняйте для употребления при дальнейших транспортировках).

• 4. В весах имеются гири и призма струнки (рис. 2), которые при транспортировании находятся в отдельных коробках и устанавливаются при монтаже.

Гири устанавливайте до снятия транспортного приспособления.

Призму струнки устанавливайте только после установки гирь на место и после снятия транспортного приспособления.

• 5. На основании весов имеется фиксатор (5) (рис. 1), который при транспортировании весов открыт. После установки призмы струнки на место, фиксатор закройте, т, е. уста-

■                                  ’3 r.L?’

rVV новнте вёртпкалы1о. ilpn открытом фиксаторе возмб5кн6 вЫ-паденпе призмы струнки.

• 6. В случае переноса весов на другое рабочее место избегайте резких толчков и сотрясений, т. к. возможно по-врен<депие призм и подушек и выпадение призмы струнки.

• 7. При монтаже обращайтесь с весами аккуратно, придерживайтесь требований настоящего паспорта.

Более подробно о монтаже Вы узнаете в разделе «Размещение, монтаж н подготовка весов к работе».

I. НАЗНАЧЕНИЕ

• 1.1. Весы лабораторные квадрантные 4-го класса моделей ВЛКТ-500г-,М II ВЛКТ-2кг-М с механизмом компенсации тары предназначены для определения массы вещества при про-веденни лабораторных анализов в различных отраслях народного хозяйства.

  макро-темпе-35°С

• 1.2. Работа «а весах может производиться во всех климатических районах, в закрытых помещениях, при ратуре окружающего воздуха в диапазоне от 10 до относительной влажности от 30 до 80%.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 2.1. Технические характеристики весов приведены табл. 1.

  Таблица

  I

  Наименование	Значение технических характеристик
  технических характеристик	ВЛКТ-бООг-М	ВЛКТ-2КГ-М

  I

• 1. Наибольшие предел взвешивания, г

  500	2000
  1	10
  50 ,	200
  10 '	100
  0-100 -	0-1000
  0—100	0—1000
  ±20	±100

  100

• 2. Цена деления шкалы, г

• 3. Поверочная цена деления, кг

• 4. Цена деления делительного устройства (точность отсчета), мг

• 5. Диапазон взвешивания по шкале, г                                       '

  7.

\6. Диапазон компенсации массы тары, г Погрешность взвешивания при нагрузках, соответствующих началу и концу каждого диапазона переключения, мг Размах показаний весов из пяти наблюдений и смешение положения равновесия ненагржуенных весов, мг, не более .   1.

J i.

п. 6.2.15) погрешноеть оказалась выше допустимого предела то, придерживая квадрант, отверните гайки иа иол-оборота — оборот по часовой стрелке и проверьте изменение показания по шкале.

Операцию повторяйте до иолучеипя результата в пределах допуска, учитывая, что перед поверкой погрешности каждый раз необходимо проверять совпадение нулевой отметки шкалы и отсчетной отметки экрана.

Если погрешность взвешивания по шкале оказалась ниже допустимого предела, гайки центра масс поверните против часовой стрелки, повторяя порядок указанных выше операций.

• 7.5. В период эксплуатаци весов, не реже одного раза в полугодие, производите поверку размаха показаний весов и погрешности взвешивания по шкале по методике, указанной в ГОСТ 8-228-77.

Регулировка весов с размахом показаний, превышающим допустимый, должна производиться опытным механиком-юстировщиком.

8. ХАРАКТЕРНЫЕ ИЕИСПЛВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

• 8.1. Характерные неисправности и методы их устранения приведены в табл. 4.

  Таблица 4

  •?

  Неисправность

  L При включении тумблера не освещается экран и отсутствует изображение шкалы

  2. при взвешивании изображение шкалы на экране остается на месте или останавливается в различных положениях (при одной и тон же нагрузке на чашке весов)

  Всроятпая причина

  Методы устранения

  • 1) неплотно вставлена вилка в гнездо штепсельной розетки;

  • 2) перегорела электролампа;

  • 1) пластина квадранта задевает за магнит;

  • 2) сбиты с квадрант или ка;

  Проверить контакт и исправность вилки

  Заменить электролампу

  места подвсс-

  3) встроенля устанавлиппстся в гис-эдо подвески.

  гиря нс

  Проверить установку весов по уровню.

  Снять витрину, проверить установку квадранта, при необходимости подогнуть пластину.

  Проверить установку квадранта и подвески, при необходимости поправить.

  Проверить установку призмы струнки по маркировке, при необходимости поправить.

  Проверьте установку встроеиион гири, необходимости гнуть рычаги.

  при поло*

  у

  I •*

• 6.3. Проверьте положение нулевой отметд<и, при иеобходп-мостн подрегулируйте ручкой (20) п ручкой (17).

• 6.-1. Положите взвеншваемый груз на чашку весов и снимите отсчет, который складывается:

• 1) из показания, получаемого в окне отсчетного устройства (при нользованнн гиревым механизмом);

• 2) из показания, получаемого нсносрсдствеиио но шкале на экране;

• 3) из иоказання по делительному устройству.

При нзвен1нванни сыпучего вещества положите тару, в которой будет нронзводнться взпс1ннпаннс, на чашку н поворотом ручки (20) против часовой стрелки, установите нулевую отметку шкалы между штрихами отсчетной отметки экрана.

Затем, поместив в тару взвешиваемый груз, снимите отсчет.

Полученные показания соответствуют значению массы взвешиваемого груза без учета массы тары, в которой производилось взвешивание.

6..6. Закончив взвешивание, снимите груз (и тару) с чашки, поворотом ручки (16) установите гиревой механизм в начальное положение (если ранее нм пользовались).

"становнте шкалу в начальное положение вращением руч-по часовой стрелке.

Выключите тумблер и

7. ТЕХНИЧЕСКОЕ

Перед началом работы пыли и проверьте установку весов по уровню.

При необходимости регулировки весов, снятие витрины

производить в следующем порядке:

• — отверните ручки (19) до упора;

• — снимите чашку и подставку;

• — придерживая весы, аккуратно потяните витрину вверх, начиная подъем от задней стенки.

При установке витрины на место проследите, чтобы направляющие, расположенные в задней его части, вошли в предназначенные для них пазы на задней стенке.

• 7.3. Регулировку четкости изображения шкалы производите мнкрообъектнвом.

Сняв витрину, включив весы, поворачивайте мнкрообъек-тнв в стойке или передвигайте его в горизонтальной плоскости до получения четкого изображения шкалы на экране.

• 7.4. Погрешность взвешивания но шкале регулируйте гайками центра масс.

Если при иаложеиии встроенной гири массой 100 г в весах ВЛКТ-бООг-М и массой 1000 г в весах ВЛКТ-2 кг-М (см. 12

\

Продолжение табл. 1

• 3.2. Масса и количество гирь, входящих в состав, ириведе* иы в табл. 3.

Таблица 3

100

200 1000

1. УСТРОПСТВО И ПРИНЦИП РАБОТЫ

■1.1. Црпиипи n.'iueiiiiiiiaiiiiH па яссах оспопап па ураяпо-lU'iHHiiaiinn момента, со,!,таяасг.1О1Ч) пзпеп1ппасмым 1'рузом, моментом, соз.таяаемым О1клопсппем квадранта и нстроеннымн щрямп.

Но конструкнни нздс.тне представляет собой двухнрнз-менныс весы с вер.хин.м расно.тоженнем чап1кн п полным ме-х.твнческнм i iipeiia.io/iJeHiieM.

I’ect.i H':eioi- MC.xaiiii iM i:oMi!eHcanHii тары,

.I'tii \скорсння нронесса в.!вен|нв:1ння.

■1.2. Beei,; (рнс. I) состоя г нз следу1О1ПН.х

И осн')в,'Ч1ия (I) со стонкон (2);

• 2) кв.чдр.чнга (II);

• 3)  HOTi’.ccKii (1(1);

•I) iiipeuoi'o механнз.ма;

о) струн1:н (1);

G) оптического устройства;

7) .те.тнIe.Tiaioio ycTpoiicIва ((1);

В) механн'.ма комненсан1!н тары (7);

'.•) транс|||орм.1Т()ра;

10) иитрчиы (13/.

■!.3. I !а .ТИТОМ основаннп (I)

С .Ter.oii cfopoiii.i псиоп<'1пия

•тя уста1!ов':п весов.

‘1.1. В г.ер.хнеи части стойки иовкп квадр.чита.

На с|1>нке также укреплены усноко'сння i.o.Tcoaiiiiii два зер|;ала.

'1.5. На опоре имеются самоустаиавлипаютисся подунтки, на которые оиорнон призмой оинрается квадрант.

‘!.(1. Квадрант (И) ир'.'дстап.тяст собой иеравиоилечип рычаг, вы НОЛ пен и 1.1 и нз алюминиевого cii.’iar.ii. На квадранте имеются сненна.'н.ные приливы, в которых укреплены оиор-иаи и грузонрнемная призмы.

На длинном 1!.1сче ква.чраита укреплена рамка с мнкро-iHKa.Toii (22), которая при установке квадранта на место рас-!1олагаттся перед .микрообт.сктнвом оптической системы.

Для регулировки центра масс на квадранте предус.мотре-ны гайки (12), которые расположены в вырезе па вертикальном винте.

-1.7. На I рузонриемную призму квадранта опирается узел, нодвсскн (10). В средней части подвески имеется кропттсни, на который укладываются встроенные гири (3). li верхней части подвески установлен стакан, в который свободно ложится подставка (9) со съемной рабочей чашкон (8).

5.2.10- Проверьте установку нулевой отметки шкали и, нрн исоб.ходимостн, отрегулируйте ее врашсние.м ручки (17).

При несовнадеиин нулевых отметок более чем на 2 деле-иня, нользунтесь ручкой (20) механизма KOMii'jiicaiiiiii тары.

Пулевая отметка шкалы должна быть установлена между отсч1;тнымн отметками экрана.

При установке и новерке весов необходимо учитывать, что нрн выпуске весов с завода пружина механизма комненсаннн тары находится в свободном ноложеини.

Для установки нулевой отметки шка.ды в начальное но-ложенне новерннте ручку (20) но бого (в нредс.-1а.х одного деления) метки шкалы с отсчетной отметкой ине отметок достигается новорото.м

• 5.2.11. (Зтключнте весы от сети, миге чашку н подставку.

  II закрепите ее. место, ус1 аиоиитс чашку. 1(К.>11оч111с тумблер и при-

• 5.2.12. Закройте весы витриной

• 5.2.13. Поставьте подставку на 5.2.1'1. Вк.'ночнте весы в сеть, i

верьте положен не нулевой отметки.

• 5.2.15. Проверьте ногрешность в.'шсшнваннн ио шкале, для чего поворотом ручки (16) снн.мнте встросниую гирю, нрн этом в окне экрана появляется экрана.

ПРПМЕЧ.М 111П. Ручку nipciKjin

и.тп. n.TiiiHiH. чтобы ие бкою толчков

пстроеииы.х гирь.

На чашку весов положите любой груз такой массы, чтобы 11улевая отметка шкалы совпала с отсчетной отметкой экрана.

Поворотом ручки (16) поставьте встроенную гирю на место (в окне экрана появляется нш|)ра «0»).

Гиря должна отклонить шкалу на весь диапазон, до совпадения макснмалыюн опшЬрованной отметки шкалы с отсчетной отметкой экрана, несовиадепис отметок допускается в пределах 2 делений делительного устройства.

В случае несовпадения отметок более чем на 2 деления, следует производить регулировку гайками центра масс, как указано в разделе «Техническое обслуживание» и. 7.*!.

• 5.2.16. Условия и нодготов1;а весов к испытаниям и работе, методы и средства поверки — ио ГОСТ 8.228-77.

"         6. ПОРЯДОК РАБОТЫ

6;1. Проверьте установку весов по уровню, при необходимости подрегулируйте устапопочнымн ножками.

. J 6.2.! Включите весы в сеть, включите тумблер. ,

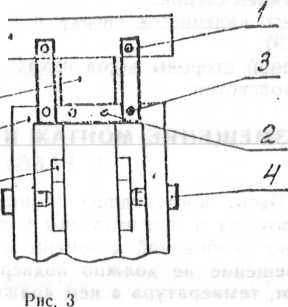

•4

• 1) осторожно отверните впиты (1), транспортному приспособлению;

• 2) осторожно отверните винты (2), транспортному приспособлению;

• 3) отверните впиты (3), крепящие соблепие к стойке;

• 4) на весах ВЛКТ-2кг-М дополнительно отверните винты (4), ограничивающие квадрант от перемещения во время транспортирования.

5.2.5. Рукой аккуратно возьмите подвеску в пижией ее части и легко оттяните в паиравленни к передней стенке; другой рукой установите призму струнки таким образом, чтобы она попала в центр самоустанавлпвающихся подушек.

При установке следите, чтобы призма струнки была установлена маркировкой вверх и широкой стороной к опоре, на которой нанесена аналогичная маркировка.

После установки призмы струнки закройте фиксатор (5) (см. рис. I), поставив его в вертикальное положение.

• 5.2.6. В гнезда подвески установите встроенные гири и легким нажимо.м руки на подвеску сверху проверьте колебание квадранта, подвески и призмы струнки.

• 5.2.7. Установите на подвеску подставку (9) и чашку (8).

• 5.2.8. Заземлите весы через клемму-вннт, находящуюся на задней стороне основания, включите вилку питания в сеть и переключите тумблер в верхнее положение.

• 5.2.9. По экрану проверьте четкость изображения шкалы и, в случае необходимости, сфокусируйте с помощью микрообъектива.

IU

1

I

(J

I

• 4.8. В нижней части подвеска опирается иа призму струнки (4), которая выполняет роль шарнира и обеспечивает свободное колебание подвески.

Па одной из сторон призмы струнки и на опоре, укрепленной на основании рядом со стойкой, для удобства сборки нанесена маркировка краской в виде пятна диаметром 1,5— 2 мм (рис. 2).

• 4.9. Гиревой механизм (3) обеспечивает снятие (или на-ложенне) встроенных гирь с подвески.

Вал с кулачками, укрепленный па двух стопках, передает вращение на рычаги, которые поднимают или опускают встроенные гири.

Одновременно с кулачками вращается оцифрованный барабан, указывающий в окне экрана (13) массу снятых с подвески встроенных гнрь.

Снятие гирь и обратное их наложение производится поворотом пучки (16).

• 4.10. Механизм компенсации тары (7) предназначен для установки шкалы на нулевую отметку после размещения тары на чашке весов.

Управление механизмом компенсации тары осуществляется ручкой (20).

• 4.11. Оптическое устройство предназначено для ровапия изображения шкалы на экран и состоит тителя, конденсора, обт>ектпва, микрошкалы, трех устройства регулировки нулевой отметки.



  Рис. 2

  I — опора; 2 — призма струнки; 3 — подвеска; Л — место маркировки.



Для снятия отсчета по шкале, на экране имеется отсчетная отметка в виде двух треугольников.

Регулировка нулевой отметки шкалы производится ручкой (17).

■ 4.12. Делительное устройство позволяет снимать отсчет с точностью до 10 мг в песах ВЛКТ-500 г-М н до 100 мг в песах BJIKT-2 кг-М.

Два барабана делительного устройства, отсчеты по которым снимаются в двух окнах экрана справа, имеют оцифровку от <0» до «9>. Полному обороту одного барабана соответствует 10 оборотов другого.

При вращении ручки (14) делительного устройства могут быть установлены значения от «00» до «99».

• 4.13. Шкала освещается через конденсор электролампой, питание на которую подается от понижающего трансформа- ' тора.

Трансформатор питается от сети напряжением —220 В.

• 4.14. Витрина (15) состоит из П-образного кожуха, передней и задней стенок.

Кожух надевается сверху н крепится к основанию ручками (19).

С левой стороны весов находится тумблер, включающий лампу подсветки.

5. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА ВЕСОВ

К РАБОТЕ

• 5.1. Весы, поступившие к потребителю, долн<ны быть смонтированы и подготовлены к работе с соблюдением специальных требований к помещению и окружающей среде.

Помещение не должно подвергаться сотрясениям и вибрациям, температура в нем должна быть в диапазоне от 10 до 35°С.

Весы рекомендуется устанавливать иа специальный фундамент или на кронштейны, заделанные в каинтальную стену.

Относительная влажность воздуха должна находиться в пределах от 30 до 80%,. причем в воздухе не должно содержаться вредных примесей, вызывающих коррозию.

Весы не должны подвергаться одностороннему нагреванию или охлаждению, а также воздействию воздушных потоков.

• 5.2. Установку и сборку весов следует производить в полном соответствии с настоящим

  паснортом. и детали тщательно протрите и установите на предназначен-

• 5.2.1. Распакованные весы снаружи мягкой сухой тканью ное для них место.

  уровню вращения установоч-

• 5.2.2. Установите весы по пых ножек (18).

• 5.2.3. Отверните ручки (19) до упора, снимите витрину.

9
