МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений ЭЛЕКТРОДЫ ДЛЯ ОПРЕДЕЛЕНИЯ ОКИСЛИТЕЛЬНО-ВОССТАНОВИТЕЛЬНОГО ПОТЕНЦИАЛА Методика поверки

State system for ensuring the uniformity of measurements. Measuring electrodes for oxidation - reduction potential determination (ORP). Verification procedure

Дата введения — 2015—07—01

Настоящий стандарт распространяется на электроды, предназначенные для измерений окислительно-восстановительного потенциала (д^^ее-ОВП) в водных средах (далее - электроды), и устанавливает методы их первичной и периодической поверок^.

Стандарт соответствует межгосударственным рекомендациям [1], а также учитывает рекомендации стандарта [2].

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.2.007.(^-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 177(^^74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 4234-77 Реактивы. Калий хлористый. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпискам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то пол^^ение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

• 3.1 окислительно-восстановительная реакция: Реакция, протекающая с изменением степени окисления атомов, входящих в состав реагирующих веществ.

• 3.2 электрод: Элемент схемы, служащий для гальванической связи раствора с остальной частью электрической схемы.

• 3.3 измерительный электрод: Электрод, служащий чувствительным элементом для измерения потенциала в рабочей жидкости в процессе прохождения реакции.

• 3.4 электродный потенциал: Разность электрических потенциалов между электродом и находящимся с ним в контакте электролитом.

• 3.5 окислительно-восстановительный потенциал: Разность электрических потенциалов, устанавливающаяся между инертным (платиновым или золотым) электродом и окислительновосстановительной средой, т. е. раствором, содержащим соединение в окисленной и восстановленной формах.

Издание официальное

• 4.1 При прове,ценииповерюкдолжны быыьвыы^.пнены операции, уюэаанные в таблице 1.

ТбЛиииб1-

• 5.1 При[^риве,нении^овер^^должнн1 (^Ы1е>г^риоененн1 сри,н^^веповер^^,^п:а^^ннн1е е^1аНынои

ТнЛиица 2-

• 5.2 Двепскннвся еоиериявв еиугин соресвтб ептроки, пЛрсерчитбющир пеореририир ервоп-ипгичрскил Лбобквроисвик эирквопепт с B0PЛпPепИ впчипсввю.

• 5.3 Торесвтб ептроки епижих Лхвв ептрорих и иенвв стиервривсвтб в ептрокр е сппвтрвсвтии с ворЛптбиияеи ибципибивипгп погбиб ев свбиеб0виобции1.

• 6.1 Прип ривтрениип PBтроидел^ниX:^лlеьcoПли^денихI■виPлвтнии, уптвневтиниые ГОСТ1 22’2)077).

• 7.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (20 ± 5) °С;

• - относительная влажность воздуха не более 80 %;

• - атмосферное давление от 86 до 106,7 кПа;

• - напряжение питающей сети от 207 до 240 В;

• - частота (50 ± 1) Гц.

• 7.2 Электрод на поверку представляют с паспортом, в упаковке и в чистом виде.

• 7.3 Электрод подготавливают к поверке в соответствии инструкцией по эксплуатации.

• 7.4 Для поверки электрода применяют контрольные растворы, приготовленные из стандарт-титров СТ-^ОВП-0^1 в соответствии с приложением А.

• 7.5 Для заполнения сосуда электролитического ключа приготавливают насыщенный раствор хлорида калия в соответствии с приложением Б.

• 7.6 Собирают установку для измерения ОВП электрода по схеме, приведенной на рисунке В.1 приложения В.

• 8.1 Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие электрода следующим требованиям:

• - на электроде должна быть нанесена четкая маркировка;

• - электрод не должен иметь трещин на корпусе и других повреждений.

• 8.2 Опробование

При опробовании определяют электрическое сопротивление между рабочей поверхностью электрода и электрическим разъемом с помощью цифрового мультиметра (далее - мультиметр) в режиме измерений сопротивления.

Включают мультиметр и один вывод подключают к электрическому соединителю электрода, а другой - к рабочей поверхности электрода. Электрическое сопротивление между рабочей поверхностью электрода и электрическим соединителем не должно превышать 1 кОм. В противном случае электрод бракуют и к дальнейшей поверке не допускают.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение абсолютной погрешности измерений окислительно-восстановительного потенциала

    • 8.3.1.1 Г отовят контрольный раствор из стацдарт-титра СТ-ОВ^^1-^1 в соответствии с приложением А.

Приготовленный контрольный раствор напивают в сосуд 3 (см. рисунок В.1 приложения В). Помещают сосуд 3 в термостат 1 с установленным значением температуры (25 ± 0,2) °С.

Сосуд с электродом сравнения 6 заполняют насыщенным раствором хлорида калия, приготовленным в соответствии с приложением Б.

В сосуд 3 опускают поверяемый электрод 5, электролитический ключ 7 и термометр 4. В сосуд электролитического ключа 7 опускают электрод сравнения 6.

Включают магнитную мешалку 9 и устанавливают требуемую скорость перемешивания.

Поверяемый электрод 5 выдерживают в сосуде 3 не менее 5 мин при температуре (25 ± 0,2) °С.

Включают мультиметр 8 и измеряют напряжение U между поверяемым электродом 5 и электродом сравнения 6.

1 На территории Российской Федерации действуют ПР 50.2.00(^-94

Значение ОВП контрольного раствора Eh, мВ, рассчитывают по формуле

Eh = U + Еор                             11)

где U- напряжение между поверяемым электродом и электродом сравнения, мВ;

Еср - значение потенциала электрода сравнения, приведенное в паспорте на него, мВ.

Абсолютную погрешность измерений ОВП   AE^h ,   м^ЕЗ ,                     г^о   ф^с^р^м^^т^е

AEh = Eh-^h,0H                  (21

где Е/?кон - значение Eh приготовленного контрольного раствора из стандарт-титра СT-ОВП-01-^1гри 25 °С, мВ (см. таблицу А.1 приложения А).

Результаты поверки считают положительными, если | AEh\ < 3 мВ.

В противном случае поверяемый электрод 5 и электролитический ключ 7 тщательно промывают дистиллированной водой и повторяют операции по 8.З.1.1. При повторном отрицательном результате электрод бракуют.

• 8.3.1.2 Гот^о^Е^о^тг кo^^о^н^c^Jо^^^^^^lЬ раса^Е^с^роиз зтЕ^т^/^.^ра^-т-^т^р^гр СС-^С-ВП^1-^1? в вос^о^о^с^т^ст^Е^г^и и пpг^г^(^жe^^l^(^lеA .

Приготовленный контрольный раствор наливают в сосуд 3 (см. рисунок В.1 приложения В). Помещают сосуд 3 в термостат 1 с установленным значением температуры (25 ± 0,2) °С.

Сосуд с электродом сравнения б заполняют насыщенным раствором хлорида калия, приготовленным в соответствии с приложением Б.

В сосуд 3 опускают поверяемый электрод 5, электролитический ключ 7 и термометр 2. В сосуд электролитического ключа 7 опускают электрод сравнения 5.

Включают магнитную мешалку 9 и устанавливают требуемую скорость перемешивания.

Поверяемый электрод 5 выдерживают в сосуде 3 не менее 5 мин при темперасуре (25 + 0,2) °С.

Включают мультиметр 8 и измеряют напряжение U между поверяемым электродом 5 и электродом сравнения б.

Рассчитывают значение ОВП контрольного раствора, Eh по формуле (1).

Абсолютную погрешность измерений ОВП AEh рассчитываю по формуле (2).

Результаты измерений положительные, если | .\Eh| <3 мВ.

В противном случае поверяемый электрод 5 и электиолитический ключ 7 тщательно промывают дистиллированной водой и повторяют операции по 8.3.1.2. При повторном отрицательном результате электрод бракуют.

8.3.1.19 Результаты поверки считают положительными, если абсолютная погрешность измерений ОВП не превышает ± 3 мВ.

• 9.1 Результаты поверки вносят в протокол произвольной формы.

• 9.2 При положительных результатах поверки выдают свидетельство о поверке в соответствии с требованиями национального органа по стандартизации11. Допускается нанесение наклейки на свидетельство о поверке или оттиска поверительного клейма на электрод.

• 9.3 При отрицательных результатах поверки выдают извещение о непригодности с указанием причины в соответствии с требованиями национального органа по стандартизации11.

11 Нт онееиовеии Рвссийсивй Федеетции дейсовлюо ПР 50.:2.001^-94

Приложение А (обязательное)

Методика приготовления контрольных растворов для воспроизведения окислительно-восстановительного потенциала из стандарт-титров СТ-ОВП-^01

Стандарт-титры СТ-ОВП-^С^1 выпускают двух типов: СТ-ОВП-^С1 - 1 и СТ-^ОВП- С1-2. Их характеристики приведены в таблице А.1.

стандарт-титров СТ-ОВП-С^1

Таблица А.1 -

А.2.1 Контрольный раствор для воспроизведения ОВП - рабочий эталон 2-го разряда - готовят растворяя содержимое стандарт-титра в дистиллированной воде по ГОСТ 6709 (далее - вода) с удельной электрической проводимостью не более 5 -Ю^* См ■ м"! При приготовлении раствора используют мерную колбу 2-го класса по ГОСТ 177С (далее - колба).

Примечание - Для приготовления раствора со значением pH > 6 ( т.е. из стандарт-титра СT-ОВП-С1-^1) используют воду, не содержащую диоксида углерода. Для этого необходимо воду прокипятить (1 дм3 воды кипятят не менее 1ч) и охладить до температуры от 25 °С до 30 °С. При подготовке стеклянной посуды не допускается использовать синтетические моющие средства.

А.2.2 Предварительно готовят буферный раствор pH.

Для этого содержимое флакона № 1 количественно переносят в колбу следующим образом: - извлекают флакон из упаковки;

• - в мерную колбу вместимостью 1 дм3 вставляют воронку;

• - вскрывают флакон, высыпают содержимое полностью в колбу, наливают воду, взбалтывают, промывные воды сливают в колбу.

Заполняют колбу водой примерно на две трети объема, взбалтывают до полного растворения содержимого.

Заполняют колбу водой, не доводя объем воды до метки примерно на 5—^10 см3. g течение 15^20 мин термостатируют колбу в жидкостном термостате при температуре (25 ± 0,2) °С.

Доводят водой объем раствора в колбе до метки, закрывают пробкой и тщательно перемешивают содержимое.

Срок хранения приготовленного буферного раствора pH - 2 мес.

А.2.3 Контрольный раствор ОВП готовят насыщением предварительно приготовленного контрольного раствора pH хингидроном из флакона № 2.

Для этого предварительно приготовленный контрольный раствор pH переносят в колбу вместимостью 2 дм3 (для облегчения встряхивания при перемешивании), вскрывают флакон № 2 с хингидроном, высыпают его в колбу с приготовленным раствором и проводят насыщение раствора в течение 2 ч при непрерывном перемешивании. После этого раствор фильтруют.

Примечание - Для более экономного расходования стандарт-титра СТ-ОВП-^1 допускается приготовление уменьшенного количества контрольного раствора ОВП. Для этого отмеряют мерным стаканом или мерным цилиндром 0,5 дм® предварительно приготовленного контрольного раствора pH и переносят его в колбу вместимостью 1 дм®. Из флакона № 2 отбирают, предварительно взвесив, 2 г хингидрона и всыпают его в напитый раствор. Проводят насыщение раствора в течение 2 ч при непрерывном перемешивании. После этого раствор фильтруют и используют не более 5 ч.

А.З Хранение контрольных растворов

Контрольные растворы должны быть использованы в течение 5 ч после приготовления и хранению не подлежат.

Приложение Б (обязательное)

Б.1 Навеску хлорида калия по ГОСТ 4234 массой (156,5 ± 0,5) г переносят в мерную колбу вместимостью 500 см3.

Б.2 Наливают в колбу дистиллированную воду по ГОСТ 6709 до метки.

Б.З Термостатируют колбу при температуре (25 ± 2) °С не менее 4 ч, периодически перемешивая водную суспензию хлорида калия.

Б.4 Полученный насыщенный раствор хлорида калия используют для заполнения электролитического ключа.

Б.5 Срок хранения раствора - не более 6 мес.

Приложение В (обязательное)

1 - термостат; 2 - термометр; 3 - сосуд; 4 - те|^м^о^^т^р);

5 - поверяемый электрод; 6 - электрод сравнения;

7 - электролитический ключ с насыщенным раствором хлорида калия;

8 - мут^ь^т^ь^тие’^р^;   9 м агнг^т^н^^5а я

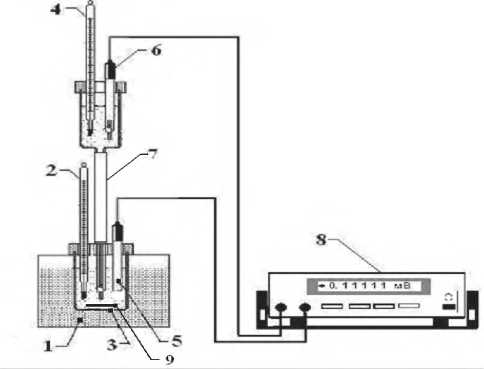

Рисунок В.1 - Схема установки для определения потенциала электрода в контрольном растворе

Рекомендации по межгосударственной Государственная система обеспечения единства стандартизации                         измерений. Документы на методики поверки

РМ Г 51-^2002                           средств измерений. Основные положения

Стандарт американского общества по Стандартный метод определения окислительно-испытанию материалов

ASTM D 1498-07
