Стандарт «Сертификат Соответствия » (РОСС RU.0001.11АВ24.)

СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Эксперт

i

уководитель органа

Эксперт

Н.Е. Теренина

инициалы, фамилия

'4

Эксперт

Руководитель органа

В.Г. Блохин

-HJL Теренина___

инициалы, фамилия

ОРГАН ПО СЕРТИФИКАЦИИ рег- № РОСС RU.0001.11AB24.

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СЕРТИФИКАЦИЯ ПРОДУКЦИИ "СТАНДАРТ-ТЕСТ".

121359, г. Москва, ул. Маршала Тимошенко, д. 4, офис 1, тел. (495) 741-59-32, (499) 726-30-02, факс (499) 726-30-01, info@standart-test.ru.

Универсальные пороговые устройства, модели: 2ххх, 4ххх, 5ххх, 9ххх. по Технической документации изготовителя.

Серийный выпуск.

Фирма «PR electronics».

Адрес: PR electronics A/S Lerbakken 10 DK-8410 Ronde Denmark, Дания.

Фирма «PR electronics».

Адрес: PR electronics A/S Lerbakken 10 DK-8410 Ronde Denmark, Дания.

НА ОСНОВАНИИ  Протокола сертификационных испытаний №1380-111 от 07.11.2011г. ИЛ ЗАО

"Испытательный Центр Технических Измерений, Безопасности и Разработок", per. № РОСС RU.0001.21MB44 от 08.04.2011, адрес: Россия, 125635, г. Москва, ул. Ангарская, д. 10.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Знак соответствия наносится на изделии, упаковке рядом с изготовителя и в сопроводительной документации. Форма и размеры знака по ГОСТ Р (L§^otI/bj^^HW^OHHbm контроль: ноябрь 2012г., ноябрь 2013г.

Эксперт

§ ^ руководитель органа ____

подпис

инициалы, фамилия

В.Т. Блохин

ПОДПИСЬ                            инициалы, фамилия

&т имеет юридическую силу на всей территории Российской Федерации

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

СВИДЕТЕЛЬСТВО

об утверждении типа средств измерений

Срок действия до 06 сентября 2017 г.

НАИМЕНОВАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ Преобразователи измерительные PR

ИЗГОТОВИТЕЛЬ

PR electronics A/S, Дания

РЕГИСТРАЦИОННЫЙ № 51059-12

ДОКУМЕНТ НА ПОВЕРКУ

МП 51059-12

Гин средств измерений утвержден приказом Федерального агентства техническому регулированию и метрологии от 06 сентября 2012 г. № 724

Описание типа средств измерений является ^обязательным приложением к настоящему свидетельству.

Заместитель Руководителя

Федерального агентства

Приложение к Свидегельству № 47954 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные PR

Назначение средства измереннн

Преобразователи измерительные (далее преобразователи) - предназначены для преобразования аналоговых и цифровых выходных сигналов от первичных измерительных преобразователей с целью передачи сигналов измерительной информации о состоянии технологических параметров вторичной части измерительной системы.

Принцип работы преобраювателей поступающих от гермопреобразователей преобразователей, устройств с частотным измерительных мостов, потенциомегров, устройств с нормированным аналоговым сигналом постоянного тока и напряжения в унифицированный электрический выходной сигнал постоянного тока или напряжения, в частотный или импульсный выходной сигнал, а также в цифровой сигнал для передачи по HART-протоколу или в цифровой сигнал промышленной сети PROFIBUS-PA, Foundation Fieldbus и иных протоколов.

Некоторые модели преобразователей поддерживают возможность получения информации об измеряемой величине в виде цифровой индикации на персональном компьютере, на переносном пульте дистанционного управления или на дисплее, устанавливаемом по заказу потребителя на корпусе преобразователя.

Конструктивно преобразователи представляют собой единообразные конструкции прямоугольной или круглой (в зависимости от модели) формы, внутри которых смонтированы измерительные цепи преобразования, усиления, а также цепи питания и сигнализации.

Модельный ряд преобразователей содержит как аналоговые и дискретные модули, так и модули со связью по информационной шине.

Пример расшифровки условного обозначения типоисполнений преобразователей: идентификационный номер модели серия преобразователя

PR

Преобразователи имеют встроенное (Микропрограмма) и внешнее (PReset) программное обеспечение (ПО). Доступ к парамеграм и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Встроенное ПО (Микропрограмма) - внутренняя программа микроконтроллера предназначена для обеспечения нормального функционирования преобразователя, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и недоступна для пользователя.

Внешнее программное обеспечение PReset, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать, и сохранять результаты измерений.

Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.

Таблица 1 - Характеристики ПО

Места пломбирования

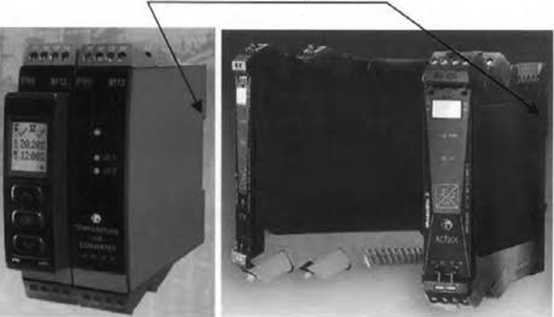

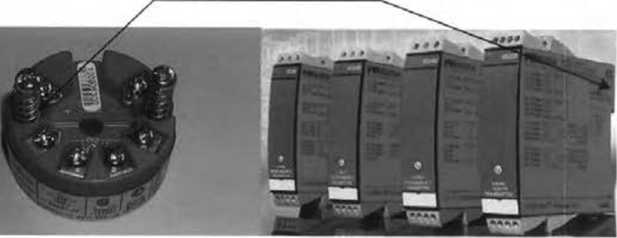

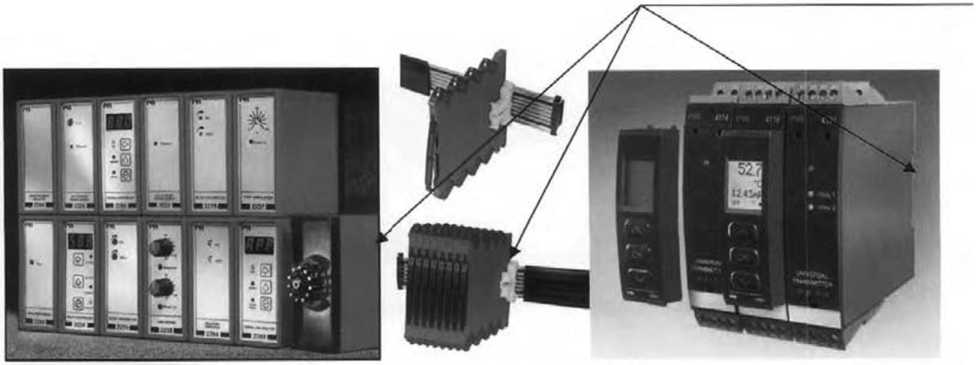

Рис.1 Внешний вид преобразователей измерительных PR серий 2, 3,4 соответственно.

Места пломбирования

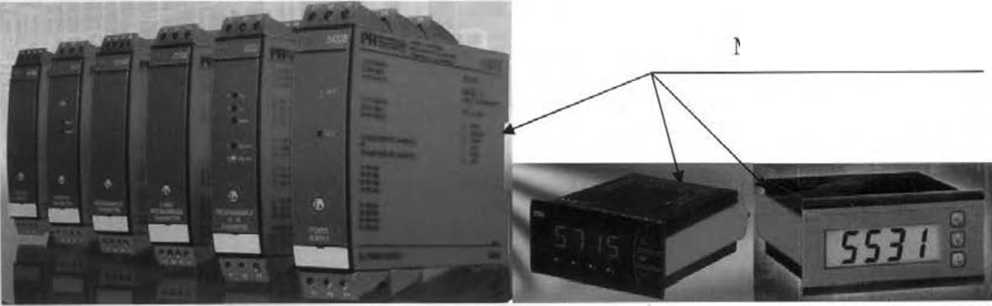

Рис.2 Внешний вид преобразователей измерительных PR серии 5.

Места пломбирования

Рис.З Внешний вид преобразователей измерительных PR серии 6.

Места пломбирования

г

(

Рис.4 Внешний вид преобразователей измерительных PR серии 9.

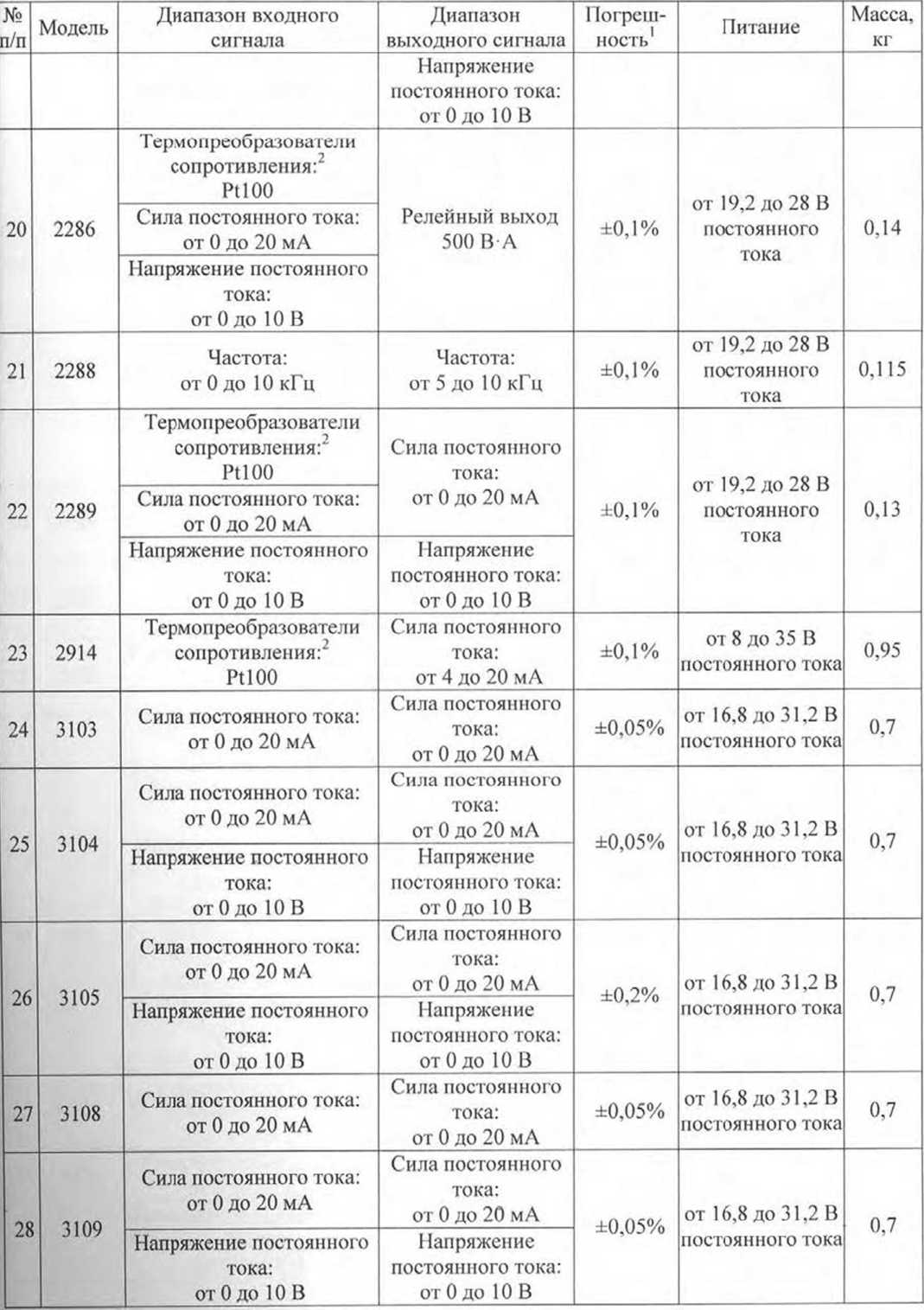

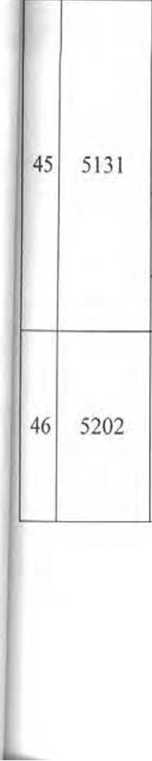

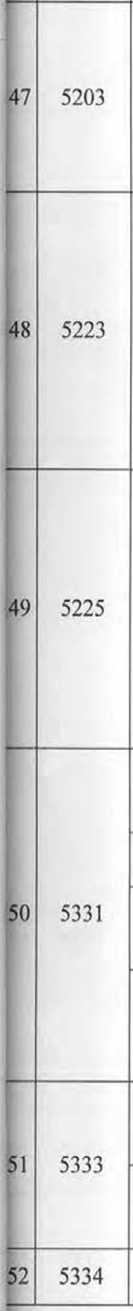

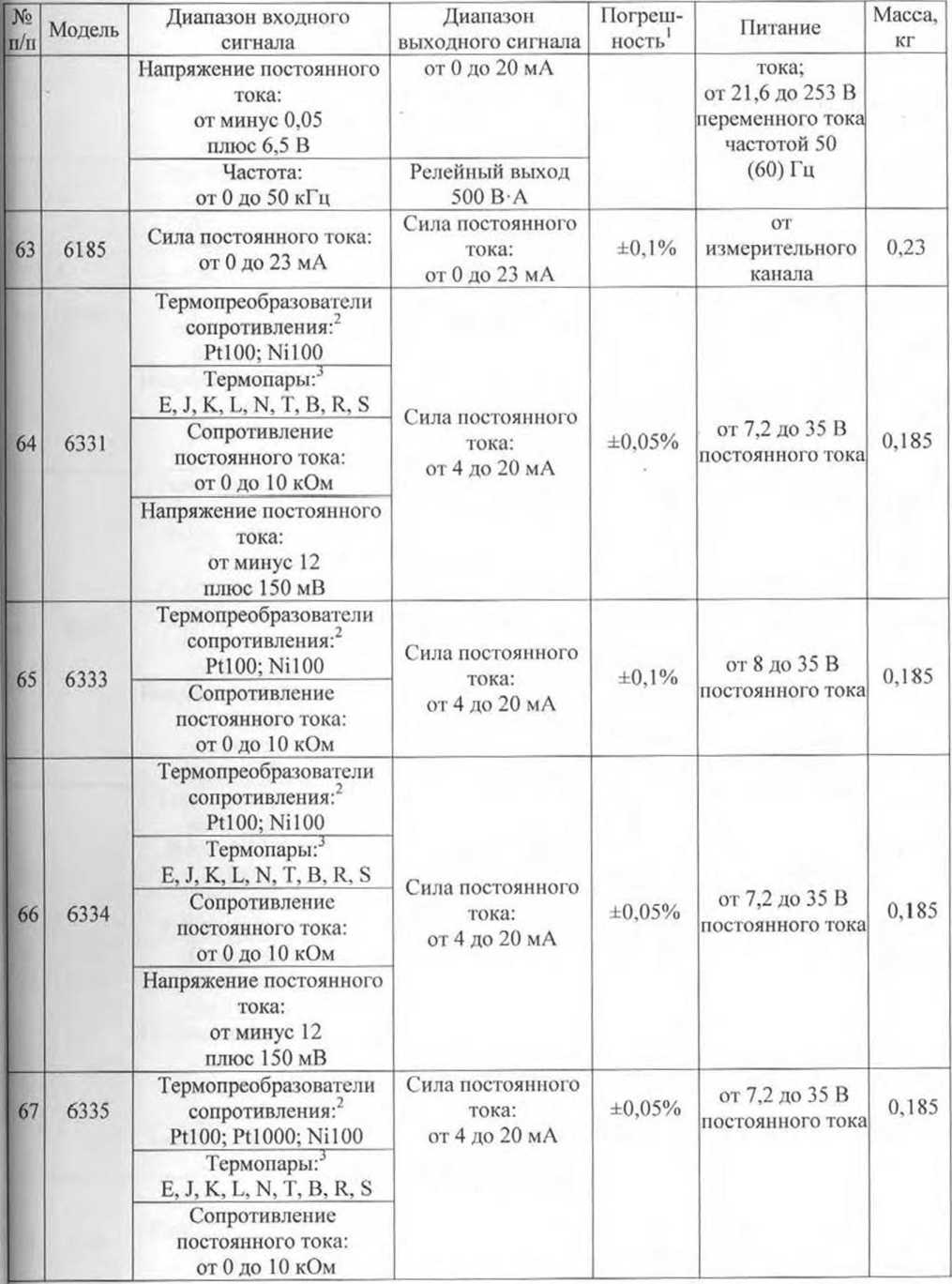

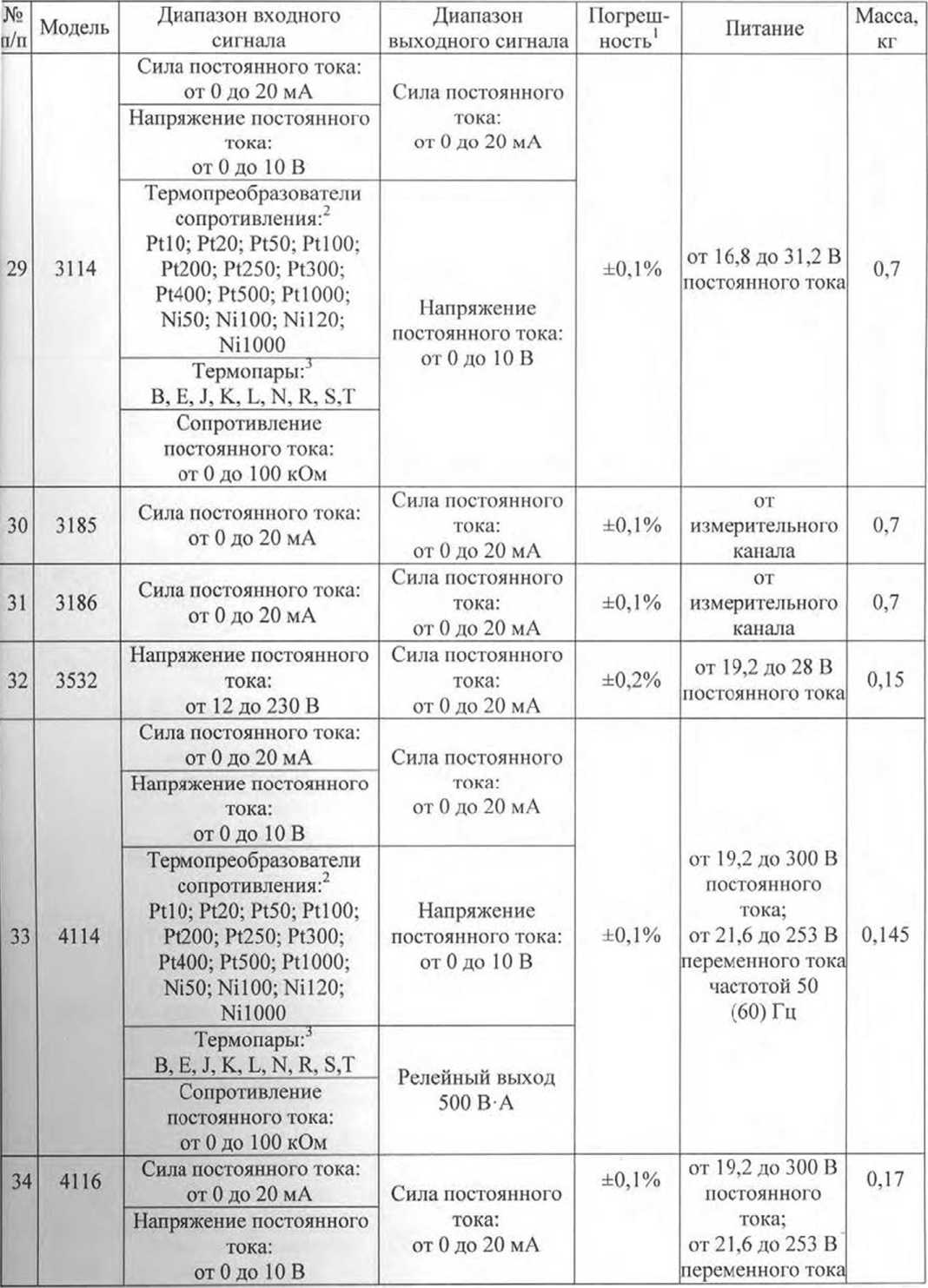

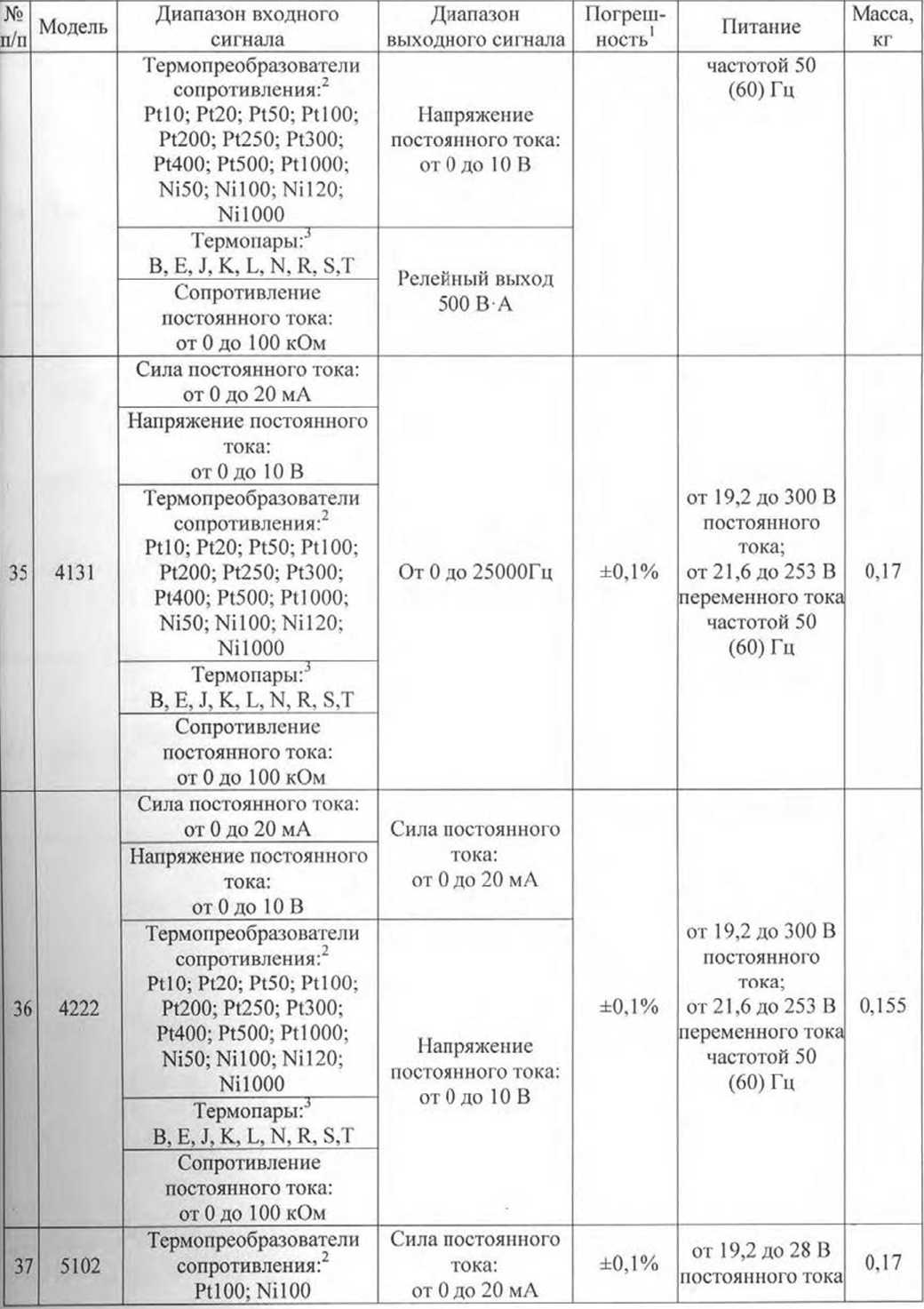

Основные метрологические и технические характеристики приведены в таблицах 2-5. Таблица 2 - Метрологические характеристики преобразователей

Напряжение постоянного тока: от 2 до 1 о В

Напряжение постоянного тока: 01' 2 до i о В

Релейный выход

500 В-А

Сила постоянного тока: от 4 до 20 мА

Сила постоянного тока: от о до 20 мА

Масса,

тока;

от 21,6 до 253 В переменного тока частотой 50

(60) Гц

ОТ 7,5 до 35 В

постоянного тока

от 19,2 до 300 В постоянного тока;

от 21,6 до 253 В

Модель

Масса,

Модель

от 8 до 35 в

постоянного тока

от 9 до 35 В

постоянного тока

Масса,

от 8 до 35 В

постоянного тока

от 8 до 35 В

постоянного тока

от 8 до 35 в

постоянного тока

I

Лист № 14

всего листов 19

^Пределы допускаемой основной приведенной по1решкости преобразования.

^Диапазон значений входного сопротивления постоянного тока, соответствующий типу термопреобразоватсля юпротивления, приведен в таблице 3.

^Диапазон значений входного напряжения постоянного тока, соответствующий типу термопары, приведен в ^Вииде 4.________________________

Таблица 3 - Выходные значения

□оватслсй сопротивления

Таблица 5 - Технические

бразователей

гтики

Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на прибор клеится наклейка с изображением знака утверждения типа.

Таблица 6 - Комплектность

осуществляется по документу МИ 51059-12 «Преобразователи измерительные PR. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2012 г.

Основные средства поверки представлены в таблице 5.

Таблица 5

Методика (методы) измерений приведены в руководстве по эксплуатации «Преобразователи измерительные PR. Руководство но эксплуатации»

ГОСТ 22261-94

технические условия».

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

ГОСТ 8.022-91 «геи. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне 1 10’*^ ... 30 А»

ГОСТ 8.027-01 «геи. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

ГОСТ 8.028-86 «геи. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»

ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»

ГОСТ6651-2009 «ГСИ. Термопреобразователи сопротивления из платины.

Общие технические требования и методы испытаний»

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные сгатичсские преобразования»

Техническая документация фирмы-изготовителя.

PR electronics A/S, Дания

Адрес: Lerbakken 10, DK-8410 Ronde, Denmark

Телефон: 86 37 26 77; Факс: 86 37 30 85

Сайт: www.prelectronics.dk

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: officc@vniims.ru.

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

Заместитель Руководителя

Федерального агентства

по техническому регулированию и метрологии

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

'SO.s

В.Н. Яншин

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ PR

МЕТОДИКА ПОВЕРКИ

Установка для проверки электрической безопасности GPI745A.

1050 В, погрешность 0,025%

Мультиметр цифровой Keithley 2002, диапазон измерения постоянного напряжения от 0 до 1000 В, погрешность 0.002%; диапазон измерения переменного напряжения от 0 до 1000 В, погрешность 0,015%; диапазон измерения постоянного тока от 0 до 2 А, погрешность 0,075%; диапазон измерения переменного тока от 0 до 2 А, погрешность 0,3%

Калибратор универсальный 9100, воспроизведения сопротивление от 0 до 400 МОм, погрешность 0,01%

Мультиметр цифровой Keithley 2002, диапазон измерения постоянного напряжения от 0 до 1000 В, погрешность 0.002%; диапазон измерения переменного напряжения от 0 до 1000 В, погрешность 0,015%; диапазон измерения постоянного тока от 0 до 2 А, погрешность 0,075%; диапазон измерения переменного тока от 0 до 2 А, ______погрешность 0,3%______ Калибратор универсальный 9100, диапазон воспроизведения частоты от 0 Гц до 10 МГц, погрешность 0,0025%;

Частотомер электронно-счетный Ч3-85/3R, диапазон измерения от 0,00014 Гц до 150 МГц, погрешность ±5х10~¹¹

Калибратор универсальный 9100, воспроизведения сопротивление от 0 до 400 МОм, погрешность 0,01%

Мультиметр цифровой Keithley 2002, диапазон измерения постоянного напряжения от 0 до 1000 В, погрешность 0.002%; диапазон измерения переменного напряжения от 0 до 1000 В, погрешность 0,015%; диапазон

измерения постоянного тока от 0 до 2 А, погрешность 0,075%;

диапазон измерения переменного тока от 0 до 2 А, погрешность 0,3%

Калибратор универсальный 9100, диапазон воспроизведения постоянного напряжения от 0 до 1050 В, погрешность 0,004%; диапазон воспроизведения переменного напряжение от 0 до 1050 В, погрешность 0,025%

Мультиметр цифровой Keithley 2002, диапазон измерения постоянного напряжения от 0 до 1000 В, погрешность 0.002%; диапазон измерения переменного напряжения от 0 до 1000 В, погрешность 0,015%; диапазон измерения постоянного тока от 0 до 2 А, погрешность 0,075%; диапазон измерения переменного тока от 0 до 2 А, погрешность 0,3%

6. Подтверждение соответствия программного обеспечения______________

Примечания:

Допускается проведение поверки приборов с применением эталонных средств измерений и вспомогательного оборудования не указанных в таблице 1, но обеспечивающих определение и контроль метрологических характеристик (далее - МХ) поверяемых изделий с требуемой точностью.

Допускается проводить проверку электрической прочности изоляции приборов до поверки. В этом случае повторные испытания по этой позиции не проводят.

• 1.2 В случае отрицательного результата проверки хотя бы по одному пункту поверку прекращают, а прибор бракуют.

• 1.3 Применяемые при поверке приборов средства измерения и испытательное оборудование должны иметь действующие свидетельства о поверке (аттестации).

• 2.1 При   проведении   поверки должны быть соблюдены требования

ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей”.

• 2.2 К проведению поверки приборов допускаются лица, имеющие квалификационную группу по электробезопасности не ниже третьей.

• 2.3 Подключение и отключение приборов можно производить только после их обесточивания.

• 3.1 При проведении поверки должны соблюдаться условия, перечисленные в таблице 2.

Таблица 2

• 3.2 Перед проведением поверки прибор должен быть выдержан при нормальной температуре и относительной влажности окружающего воздуха не менее 1 часа.

• 3.3 До определения погрешности прибор должен находиться под номинальной нагрузкой не менее 10 минут.

• 4.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

а) корпус должен быть цельным, не иметь трещин;

б) все узлы и детали должны быть надежно закреплены и не должны иметь повреждений;

в)  комплектность должна соответствовать требованиям эксплуатационной документации.

• 4.2 Проверка электрической прочности изоляции проводят на установке GPI745A. Испытательное напряжение 1500 В следует поднимать плавно, начиная с нуля в течение 5-10 с, но не более 30 с. Уменьшение напряжения до нуля должно производится с такой же скоростью.

Изоляцию выдерживают под действием испытательного напряжения в течении 1 мин. Затем напряжение плавно снижают до нуля или значения, не превышающего номинальное, после чего испытательную установку выключают.

Результаты испытаний считаются удовлетворительными, если во время испытаний не происходит пробоев изоляции.

• 4.3 Проверку электрического сопротивления изоляции проводят на установке GPI745А с рабочим напряжением 500 В. Отсчет показаний проводят по истечении 1 мин после приложения напряжения между соединенными вместе контактами испытуемой цепи и корпусом.

Результаты испытаний считаются удовлетворительными, если сопротивление изоляции не менее 20 МОм.

• 4.4 Подготовка к поверке

При подготовке к поверке необходимо выполнить следующие операции:

• - подключить испытуемые приборы;

• - включить питание и прогреть приборы при отсутствии входных сигналов в течении 0,5 часа;

• - включить и прогреть эталонные СИ в соответствии с их эксплуатационной документацией.

• 4.5 Определение метрологических характеристик

При поверке определяются пределы допускаемой основной приведенной погрешности приборов.

По входному постоянному току, постоянному и переменному напряжению для преобразователей моделей:

2204, 2220, 2222, 2223, 2224, 2229, 2231, 2237, 2238, 2240, 2255, 2261, 2279, 2281, 2284, 2285, 2286, 2289, 3103, 3104, 3105, 3108, 3109, 3114, 3185, 3186, 3532, 4114, 4116, 4131, 4222, 5104, 5105, 5106, 5107, 5114, 5115, 5116, 5131, 5203, 5222, 5223, 5225, 5331, 5334, 5335, 5336, 5337, 5350, 5420, 5531, 5714, 5715, 5725, 6185, 6331, 6335, 6336, 6337, 6350, 9106, 9107, 9113, 9116, 9203,

По входному сопротивлению для преобразователей моделей:

2202, 2271, 3114, 4114, 4116, 4131, 5102, 5114, 5115, 5331, 5333, 5335, 5336, 5337, 5343, 5350, 5714, 5715, 6331, 6335, 6336, 6337, 6350, 9116, 9410, 9420.

По входной частоте для преобразователей моделей:

2255, 2288, 5202, 5223, 5225, 5725, 9202.

По входному сопротивлению при измерении температуры для преобразователей моделей:

2202, 2271, 2286, 2289, 2914, 3114, 4114, 4116, 4131, 4222, 5102, 5114, 5115, 5116, 5131, 5331, 5333, 5335, 5336, 5337, 5350, 5714, 5715, 6331, 6335, 6336, 6337, 6350, 9113, 9116.

По входному напряжению при измерении температуры для преобразователей моделей:

3114, 4114, 4116, 4131, 4222, 5114, 5115, 5116, 5131, 5331, 5334, 5335, 5336, 5337, 5350, 5714, 5715, 6331, 6335, 6336, 6337, 6350, 9113, 9116.

• 4.5.1 Определение пределов допускаемой основной приведенной погрешности в режиме входных токов.

• 4.5.1.1 Подготавливают приборы к работе согласно их руководствам по эксплуатации.

• 4.5.1.2 Подсоединяют входные каналы преобразователя к калибратору, выходные каналы к мультиметру.

• 4.5.1.3 На вход преобразователя от калибратора подают три значения входного тока, вычисленные по формуле 1:

  (1)

¹ вх      max min ^{) K +} min ^,

где 1_вх - значение входного тока, мА;

I_max - максимум диапазона преобразования входного тока, мА;

Imin - минимум диапазона преобразования входного тока, мА; К - коэффициент диапазона входного сигнала, равный 0,1; 0,5; 0,9.

• 4.5.1.4 Фиксируют мультиметром три значения выходного сигнала (тока или напряжения, в зависимости от того к какому выходу преобразователя подключен мультиметр).

• 4.5.1.5 Рассчитывают значение выходного сигнала по формуле 2:

A =( A _- A )• K + A

вых max min           min

где Авых - расчетное значение выходного сигнала;

A_max - максимум диапазона преобразования выходного сигнала;

A_m/„ - минимум диапазона преобразования выходного сигнала;

К - коэффициент диапазона выходного сигнала, равный 0,1; 0,5; 0,9.

4.5.1.6 Вычисляют значение основной приведенной погрешности по формуле 3:

А

Y = изм    вых _ 100%

А  _- A

max

где Аизм - измеренное мультиметром значение выходного сигнала.

Результаты испытаний считаются удовлетворительными, если значение основной приведенной погрешности не превышает значения, указанного в руководстве по эксплуатации.

• 4.5.2 Определение пределов допускаемой основной приведенной погрешности в режиме входных напряжений.

• 4.5.2.1 Подготавливают приборы к работе согласно их руководствам по эксплуатации.

• 4.5.2.2 Подсоединяют входные каналы преобразователя к калибратору, выходные каналы к мультиметру.

• 4.5.2.3 На вход преобразователя от калибратора подают три значения входного напряжения, вычисленные по формуле 4:

  (4)

^U _вх ^{= (U} _max ^{- U} _min ^{) • K + U} _min ^,

где и_вх - значение входного напряжения, мВ;

U_max - максимум диапазона преобразования входного напряжения, мВ; Umin - минимум диапазона преобразования входного напряжения, мВ;

К - коэффициент диапазона входного сигнала, равный 0,1; 0,5; 0,9.

• 4.5.2.4 Фиксируют мультиметром три значения выходного сигнала (тока или напряжения, в зависимости от того к какому выходу преобразователя подключен мультиметр).

• 4.5.2.5 Рассчитывают значение выходного сигнала по формуле 2.

• 4.5.2.6 Вычисляют значение основной приведенной погрешности по формуле 3. Результаты испытаний считаются удовлетворительными, если значение

основной приведенной погрешности не превышает значения, указанного в руководстве по эксплуатации.

• 4.5.3 Определение пределов допускаемой основной приведенной погрешности в режиме входных сопротивлений.

• 4.5.3.1 Подготавливают приборы к работе согласно их руководствам по эксплуатации.

• 4.5.3.2 Подсоединяют входные каналы преобразователя к калибратору, выходные каналы к мультиметру.

• 4.5.3.3 На вход преобразователя от калибратора подают три значения входного сопротивления, вычисленные по формуле 5:

^Rex   ^(Rmax  ^Rmin ^{) K + R}min ^,

где R_BX - значение входного сопротивления, Ом;

Rmax - максимум диапазона преобразования входного сопротивления, Ом; Rmin - минимум диапазона преобразования входного сопротивления, Ом;

К - коэффициент диапазона входного сигнала, равный 0,1; 0,5; 0,9.

• 4.5.3.4 Фиксируют мультиметром три значения выходного сигнала (тока или напряжения, в зависимости от того к какому выходу преобразователя подключен мультиметр).

• 4.5.3.5 Рассчитывают значение выходного сигнала по формуле 2.

• 4.5.3.6 Вычисляют значение основной приведенной погрешности по формуле 3. Результаты испытаний считаются удовлетворительными, если значение

основной приведенной погрешности не превышает значения, указанного в руководстве по эксплуатации.

• 4.5.4 Определение пределов допускаемой основной приведенной погрешности в режиме входных частот.

• 4.5.4.1 Подготавливают приборы к работе согласно их руководствам по эксплуатации.

• 4.5.4.2 Подсоединяют входные каналы преобразователя к калибратору, выходные каналы к мультиметру (при измерении силы постоянного/переменного тока и напряжения постоянного/переменного тока) или к частотомеру (при измерении частоты).

• 4.5.4.3 На вход преобразователя от калибратора подают три значения входной частоты, вычисленные по формуле 5:

F =(f  - F )• K + F

вх       max min            min

где F_BX - значение входной частоты, Гц;

F_max - максимум диапазона преобразования входной частоты, Гц; Fmin - минимум диапазона преобразования входной частоты, Гц;

К - коэффициент диапазона входного сигнала, равный 0,1; 0,5; 0,9.

• 4.5.4.4 Фиксируют мультиметром (частотомером) три значения выходного сигнала (тока, напряжения или частоты, в зависимости от того к какому выходу преобразователя подключен измерительный прибор).

• 4.5.4.5 Рассчитывают значение выходного сигнала по формуле 2.

• 4.5.4.6 Вычисляют значение основной приведенной погрешности по формуле 3.

Результаты испытаний считаются удовлетворительными, если значение основной приведенной погрешности не превышает значения, указанного в руководстве по эксплуатации.

• 4.5.5 Определение пределов допускаемой основной приведенной погрешности в режиме входных сопротивлений при измерении температуры.

• 4.5.5.1 Подготавливают приборы к работе согласно их руководствам по эксплуатации.

• 4.5.5.2 Подсоединяют входные каналы преобразователя к калибратору, выходные каналы к мультиметру.

• 4.5.5.3 В соответствии с ГОСТ 6651-2009 определяют диапазон значений входных сопротивлений, соответствующий диапазону измеряемых значений температуры.

• 4.5.5.4 На вход преобразователя от калибратора подают три значения входного сопротивления, вычисленные по формуле 5.

• 4.5.5.5 Фиксируют мультиметром три значения выходного сигнала (тока или напряжения, в зависимости от того к какому выходу преобразователя подключен мультиметр).

• 4.5.5.6 Рассчитывают значение выходного сигнала по формуле 2.

• 4.5.5.7 Вычисляют значение основной приведенной погрешности по формуле 3.

Результаты испытаний считаются удовлетворительными, если значение основной приведенной погрешности не превышает значения, указанного в руководстве по эксплуатации.

• 4.5.6 Определение пределов допускаемой основной приведенной погрешности в режиме входных напряжений при измерении температуры.

4.5.6.1 Подготавливают приборы к работе согласно их руководствам по эксплуатации.

• 4.5.6.2 Подсоединяют входные каналы преобразователя к калибратору, выходные каналы к мультиметру.

• 4.5.6.3 В соответствии с ГОСТ Р 8.585-2001 определяют диапазон значений напряжения), соответствующий подают три значения входного

  термоэлектродвижущей силы в мВ (далее входного диапазону измеряемых значений температуры.

  4.5.6.4 На вход преобразователя от калибратора напряжения, вычисленные по формуле 4.

  4.5.6.5 Фиксируют мультиметром три значения

выходного сигнала (тока или напряжения, в зависимости от того к какому выходу преобразователя подключен мультиметр).

• 4.5.6.6 Рассчитывают значение выходного сигнала по формуле 2.

• 4.5.6.7 Вычисляют значение основной приведенной погрешности по формуле 3. Результаты испытаний считаются удовлетворительными, если значение

основной приведенной погрешности не превышает значения, указанного в руководстве по эксплуатации.

• 4.6 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

Внешнее ПО подтверждается определением идентификационного наименования и версии ПО.

Для определения идентификационного наименования и номера версии проверяют информацию, приведенную в разделе «Справка» основного окна программы «PReset».

Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии программного обеспечения соответствует данным, указанным в разделе «Программное обеспечение» описания типа средства измерений.

• 5.1 Результаты поверки заносятся в протокол по произвольной форме.

• 5.2 Положительные результаты первичной поверки приборов оформляются записью в формуляре, навешиванием на прибор пломб и нанесением на них оттиска поверительного клейма.

• 5.3 Прибор, прошедший поверку с отрицательными результатами, запрещается к применению, имеющиеся на нем клейма гасятся специальным знаком, пломбу предыдущей поверки снимают, а на него выдается извещение о непригодности с указанием причины его выдачи.

Инженер 2 категории отдела 206.1

10
