Инструкция «ИнструкциЯ 265 63 по поверке капиллярных вискозиметров» (Код не указан!)

МЕЖДУНАРОДНАЯ СИСТЕМА ЕДИНИЦ (СИ)

МНОЖИТЕЛИ и ПРИСТАВКИ для ОБРАЗОВАНИЯ ДЕСЯТИЧНЫХ КРАТНЫХ и дольных ЕДИНИЦ и их НАИМЕНОВАНИЙ

Инструкция разработана Всесоюзным научно-исследавагельсмим институтом метрологии им Д И Менделеева взамен инструкции SOtS—54, утверждена Государственным комитетом станда^т^, измерительных приборов тя!бря 1963 г. и введена в ля 1964 г

ИНСТРУКЦИЯ 265—63

ПО ПОВЕРКЕ КАПИЛЛЯРНЫХ ВИСКОЗИМЕТРОВ

Инструкция распространяется на капиллярные вкскозиметры (ГОСТ 100S8—6'7) (а также на вискозиметры типа Пинкевича), предназначенные для определения кинематической вязкости жидкостей.

Поверке подлежат вискозиметры, находящиеся в эксплуатации и выпускаемые из производства и

1. Капиллярные дискозиметры вязкости жидкюстей при различной темпер а туре. Измерение вязкости при помощи капиллярных вискозиметров основано на определении времени истечений через капилляр определенного объема жидкости из измерительного резервуара, ограниченного в каждой системе вискозиметров кольцевыми отметками.

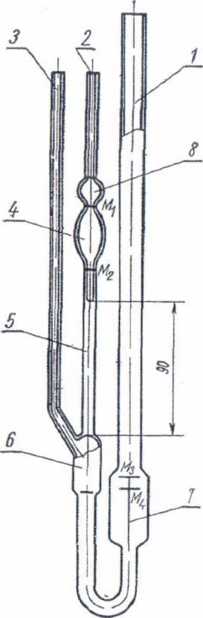

2 Вискозиметр типа ВПЖ-1 с висячим уровнем (рис. 1) состоит из измерительного резервуара 4, ограниченного двумя кольцевыми отметками Afi и Мг-

Этот резервуар переходит в капилляр 5 и резервуар 6, который соединен с из'отнутой трубкой 3 и трубкой /.

Последняя имеет резервуар 7, сна(бженный двумя отметками и Mi, указывающими пределы наполнения вискозиметра жидкостью. Жидкость из резервуара 4 по капилляру 5 стекает в резервуар 6 по стенкам последнего, образуя у нижнего конца капилляра «висячий уровень».

Переиздание Январь 1973 г

1. Конструкция о^разцо-втгскозиметра и рабочего типа ВПЖ-1

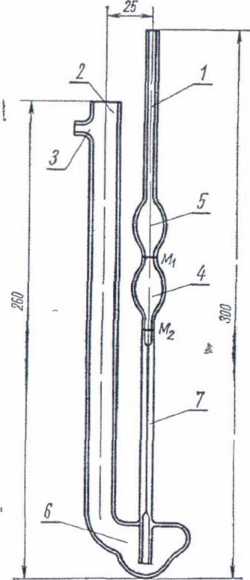

Рис. 2 Вискозиметр типа ВПЖ-2

При измерении вязкости жидкость из резервуара 6 по капилляру 7 течет в (еще смоченные) резервуары 4 и 5 и но времени их заполнения определяется вязкость жидкости.

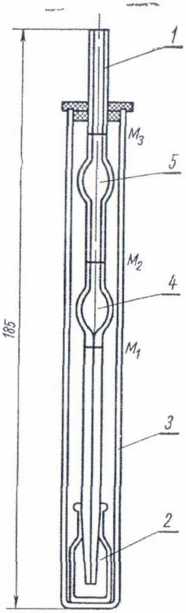

5. Вискозиметр типа ВПЖМ (рис 4) состоит из капиллярной пипетки 1 с двумя резервуарами 4 и 5, приемного стаканчика 2 и пробирки 5.

Вязкость жидкости определяют по времени истечения ее из резервуара 4, ограниченного отметками Mi и Мг.

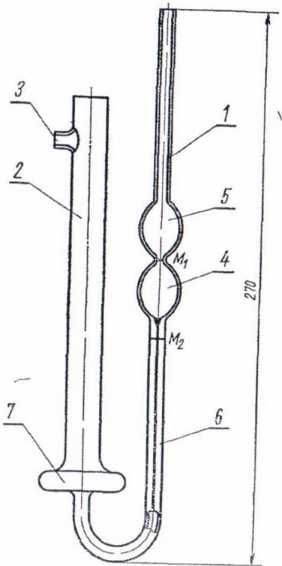

6, Вискозиметр типа Пинкевича (рис. 5) представляет собой стеклянную У-образную трубку, в колено 1 которой впаян капил--ляр 6, переходящий в резервуары 4 и 5. В нижней части колена 2 имеется расширение 7. При измерении вязкости жидкость из измерительного резервуара 4 течет по капилляру в расширение 7.

Рис 4 Вискозиметр типа ВПЖМ

II. ОПЕРАЦИИ, ПРОИЗВОДИЛ1ЫЕ ПРИ /ПОВЕРКЕ, Я ПРИМЕНЯЕМЫЕ СРЕДСТВА

Подготовка вискозиметров к поверке

7 Вискозиметры, как рабочие перед поверкой, так и образцовые перед определением вязкости калибровочной жидкости, должны быть тщательно промыты и высушены.

Если вискозиметры не был» в применении, то вначале их заливают хровомой смесью не менее чём на 2 ч, затем промывают дистиллированной в'одо'й и высушивают. Для более быстрой суш-" ки вискозиметр можно промыть спиртом-ректификатом или ацетоном.

. Если на вискозиметрах испытывались нефтепродукты, то вискозиметры вначале необходимо промыть несколько раз бензином, затем петролейным эфиром, тщательно промыть после растворителей водой, залить хромовой смесью не менее чем на 6 ч и далее промывать, как указано выше.

Рис 5 Вискозиметр типа Пинкевича

Определение вязкости калибровочных жидкостей

• 8. В|язкость каждой калибровочной жидкости измеряют на образцовом вискозиметре {рис. 1) не менее двух раз или, дри наличии двух вискоз1тметров,— но одному разу на каждом приборе , Время истечения калибровочной жидкости в вискозиметре должно быть не менее 2100 с.

После каждого измерения вязкости вискозиметры тщательно моют и сушат. При каждом измерении вязкости образцовым прибором время истечения калиб1ров1очной жидкости определяют 10 раз л из полученных значений -въ^взлят среднее арифметиие-окое.

Если во врем'я измерения в жидкости будут наблюдаться пузырьки, пленки или разрывы, результат данного определений времени истечения не учитывают.

Расхождение между отдельными величинами времени истечения не должно превышать 0,3®/о. В случае больших расхождений вискозиметр моют, сушат и все 10 определений времени истечения делают заново.

По среднему арифметическому значению времени истечений определяют вязкость калибровочной жидкости по формуле, приведенной в свидетелыстве на образцовый вискозиметр.

За действительное значение вязкости калибровочной жидкости принимают среднее арифметическое из двух дли более измерений. Расхождение в вязкости одной и той же жидкости, измеренной на одном О|бразцовом при'боре, не должно превышать 0,1%; на двух приборах — не более 0,2%.

• 9. Испытуемая жидкость заливается в образцовый ви'скозимстр через трубку 1 (см. рис. 1) так, чтобы уровень ее установился между отметками Мз и Mt. На концы трубок 2 и 3 надевают резиновые трубки, причем первая из них снабжена краном и рези ноной грушей—вторая краном. (Вместо резиновой груши, служащей для подъема жидкости в трубке 2, можно пользоваться водоструйным насосом).

Вискозиметр устанавливают вертикально в водяной термостат так, чтобы уровень воды находился външе расширения 8.

(В термостате должна поддерживаться температура -ЬЙ’СГС с допустимыми отклонениями' не более ±iO,OI°C.

При этой температуре выдерживают прибор не менее 30 мин, после чего засасывают (грушей) при- закрытой трубке 3 >й'идкосгь в резервуары 4 и 8 до заполнения ггоследнего и перекрывают кран на трубке 2. Далее, если вязкость жидкости менее 500—1000 сСт, открывают кран на трубКе 2 и освобождают зажим на трубке 3. При более вязких жидкостях сначала открывают трубку 3, д затем трубку 2.

Далее Измеряют врем'я понижения уровня жидкости в трубке? от отметки Ml до отметки А1г.

Необходимо при этом обращать внимание на то, чтобы к моменту подхода уровня жидкости к отметке Mi в расширении' б образовался «висячий уровень», а в капилляре не было бы пузырьков возджа.

• 10. Термометр для измерения те.мпературы воды в термостате устанавливают так, чтобы отметка на шкале термометра, соответствующая нужной температуре, находилась в соде или выступала не более чем па 10 мм над ее поверхзностью.

Температура помещения, в котором установлен термостат, не должна отличаться от температуры термсУСТЯТа более чем на 3°С, иначе неизбежны бблышпе градиенты температуры воды.

. Отсчет температуры по шкале термометра производят, пользуясь лупой (или визирной трубпой) 2—15-кратного увеличения.

Примечание Для уменьшения температурной погрешности рекомендуется как при определении вязкости калибровочной жидкости, так и при поверке вискозиметров применять один и тот же термометр

Если при работе пользуются несколькими термометрами, необходимо их время от времени сличать между собой, погружая в один и тот же термостат При этом необходимо учитывать разницу в показаниях термометров, превосхо дящую более О 01 °C

1111. Калибровочными жидкостями, приготовленными из бензина, топлива ТС--!, керосина, смесей керосина с маслом, а также приготовленных с октолом, разрешается пользоваться не более одного месяца со дня определения вязкости на образцовом приборе; жидкостями, при1гютовленным1и из сяцев.

Кали1бров'0чная жидкость должна вискозиметров только один раз

Приборы, калибровочные жидкости и

поверке

112 При поверке рабочих капилл'ярных вискозиметров требуется следующая аппаратура, материалы и жидкости:

а)

б)

г)

Д)

е) кости;

ж) набор калибровочных жидкостей.

з) жидкостей для промывки вискозиметров

13. Аппаратура должна удовлетворять следующим требования ai:

а) набор образцовых капиллярных вискозиметров состоит из четырех приборов с номинальными значениями постоянных 0,005, й,05, 0,5 и 5 сСт/с. По конструкции- — это вискозиметры с висячим уровнем; длина капилляра 300 мм Приборы должны быть снабжены свидетельством;

б) водяные термостаты должны поддерживать температуру 20±0/)'1°С во всем объеме жидкости. Желательно иметь два тер-мо-стата: один (высокий)—'Для работы с образцовыми вискозиметрами (например, типа ТПОВ-(1) и другой — для рабочих вискозиметров (например, типа ТПВ-1);

в) термометры полного погружения с -ценой деления 0,01 или 0Х)2®, снабженные свидетельством о поверке;

г) секундомер для определения времени истечения жидкости должен иметь относительную погрешность не более 0,01 % и погрешность отсчета не более 0,05 с. Рекомендуется применять электросекундомеры типа ХСЧ-б Этот секундомер работает от иеточнвка тока со стабильной частотой 1000 Гц. (В качестве стабильного источника может быть применен кварцевый генератор типа ГК-В);

д) суолильный шкаф о1бычнот1о типа, снабженный терморегулятором. Сушильный шкаф должен позволять устанавливать температуру нагрева до 1150—^0(У<3.

Вместо сушильного шкафа может быть применена вакуум1ная камера. Она представляет стальной герметичный цилиндр, обогреваемый снаружи электрическим током до температуры 70—9(ГС. Внутри камеры помещаются подлежащие сушке вискозиметры. Камера присоединяется к поршневому вакуумному насосу, например, типа РВН-20,

е) резиновые трубки различного диаметра, которые при проведении поверок надеваются на стеклянные трубки вискозиметра;

ж) набор калибровочных жидкостей. В качестве калибровочных жидкостей применяются очищенные нефтепродукты или смеси нефтепродуктов, изготовленные в различных пропорциях. Вязкость тех и других должна быть определена на О'бразцовых капиллярных вискозиметрах.

Рекомендуемые калибровочные жидкости приведены в таблице.

Прим€ча«»я:

.1. Перечисленные нефтепродукты должны удовлетворять требованиям стандартов;

бензин Б-ТО — ГОСТ 1012—72?; топливо ТС-11 — ГОСТ 10227—62, керосин осветительный —'ГОСТ 475В—68; ■масло трансформаторное—(ГОСТ 980—68; масло индустриальное 50—.ГОСТ 1707—6(1; •масло авиационное MiK-2i2— ГОСТ 1013—49; масло для прокатных станов П-28 — ГОСТ 6480—63.

2. Для намерения вязкости бензина требуется образцовый вискозиметр с номинальным значением постоянной 0,0015 сСт/с.

Порядок приготовления калнбровочнььх жидкостей следующий. Нефтепродукты для приготовления смесей отмеривают мензуркой, сливают в бутыль и тщательио перемешивают. Жидкость вязкостью до 500 сСт после перем'Ошивания фильтруют с помощью стеклянного фильтра № 1. Более в'яз.кие жидкости фильтруют через бумажный фильтр, применяя фарфоровую воронку Бюхнера. Для ускорения фильтрования жидкостей с вязкостью более 5 сСт используют вакуумную колбу, а жидкости с вязкостью более 500—700 сСт дополнительно «подопревают до 60—вО”. тол 600 растворяют в масле при температуре 80—90°С, чего в течение нескольких часов (2—5 ч) следует О'чистка полученного раствора отбеливающей землей щей земли—'7% по весу) и раствор фильтруют при пературе.

Отфильтрованные калибровочные жидкости после перемешивания оставляют на 2—3 дня, после чего вязкость.

Хранят калибровочные жидкости в тщательно закупоренных стеклянных бутылях в затемненном месте;

з) для промывки вискозиметров применяются следующие жидкости: авиационный бензин; петролейный эфир; хромовая смесь (60 г двухромовокислого калия растворяют в 1 л воды и добавляют 1 л крепкой серной кислоты); этиловый спирт—ректификат; ацетон; дистялли)рованная вода.

Примечание. Кроме перечислениой выше аппаратуры и материалов, необходимо иметь различную хи'Мйческую посуду, стеклянные краны, резиновые груши, зажимы, водоструйные насосы, штативы для вискозиметров и пр.

III. ПОВЕРКА

44. Поверка основана ла определении значения тюстолнНых BHCKoamteTpoB по калйбровочйым жидкостям, вязкость которых измерена на образцовых приборах.

Поверка вискозиметров, как правило, проводится гари тезгагера-туре -|->20°С. Допускается поверка вискозиметров при другой; температуре, но не выше -pi30°C. (Вязкость калибровочных жидкостей должна быть определена при той температуре, при которой проводится по'верка вискозиметров).

• 16. Каждый вискозиметр должен поверяться ле менее чем на двух калибровочных жидкостях. Вязкости калибровочных Жидкостей рекомендуется вьябирать, чтобы время истечения одной сост*а?вляло 200—390 с й другой—’900-—900 с.

Вискозиметры гип(а ВНЖ поверяются не менее чем по два раза на каждой жидкости. Время заполнения резервуаров 4 и 5 (рис. 3) должно быть в пределах 200—400 с и 400—900 с соответственно.

• 16. Порядок работы о вискозиметрами ВПЖ-il такой же, как в п. 9 (применительно к образцовым вискозиметрам).

• 17. Методика работы с вискозиметрами типа ВПЖ-2 (.рис. 2) и типа Пинкевича (рис. 5).

Вискозиметр заполняют следующим ©(браз-ом: на отводную трубку 3 (рис. 2^5) надевают резиновый шланг. Далее, зажав пальцем колено 2 и повернув вискозиметр, опускают колено 1 в сосуд с жидкостью и засасывают ее (с помощью груши, водоструйного насоса или иным способом) до отметки следил за тем, чтобы в жидкости не образовались пузырьки воздуха. В тот момент, когда уровень жидкости достигнет отметки /Ж вискозиметр вын-им.ают из сосуда и быстро перевертывают в нормальное положение. Снимают с внешней стороны конца колена 1 избыток жидкости и надевают на него резиновую трубку. Вискозиметр устанавливают в термостат так, чтобы -расширение 5 было ниже уровня жпдкости в термостате. После -выдержки в термостате не менее 15 мин при заданной температуре засасывают жидкость в колено Л примерно до одной трети высоты -расширения 5. ОоОбщают колено 1 с атмосферой и определяют время опускания Мениска жидкости от отметки Afi до отметки Мг.

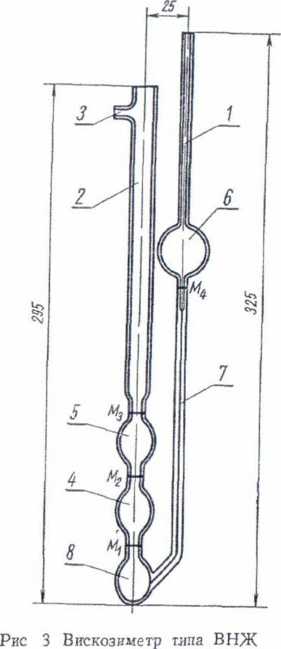

lie. Методика работы с вискозиметром типа ВНХ для непрозрачных жидкостей.

Вискозиметр заполняют следующим образом: на отводную трубку 3 (рис. 3) надевают резиновый шланг. Зажав пальцем колено 2 и перевернув вискозиметр, опускают колено 1 в сосуд с жидкостью и засасывают ее (с но.мощъю резиновой груши, в'одо; струй1Того насоса или иным способо.м) до отметки           за

т-ем, чтобы в жидкости не образовались пузырьки воздух^. В гот момент, когда уровень жидкости достигнет отметки Л14» вискози-

метр вынимают из сосуда и быстро перевертывают его в нормаль-йое положение.

Снимают с Бнешней стороны конца колена / избыток жидкости и надевают кусочек резиновой тру1б’ки длиной 8—J16 см с присоединенным закрытым краном или зажимом Открывают затем кран для заполнения жидкостью резервуара 8 и вновь его закрывают, когда Ж1идкость заполнит приблизительно половину резервуара 5. Вискозиметр устанавливают в термостат и после выдержки в нем 20 мин открывают колено 1 и, пользуясь двумя секундомерами, измеряют время течения метки Mz до отметки AI3

Ш Методика работы вискозиметр).

Вискозиметр (рис 4) ку 1 погружают на 1—2 мм в жидкость и засасывают се до отметки Мз Коней пипетки вытирают, чтобы не висела капля жидкости, и осторожно опускают в приемны|й стаканчик

Собрав прибор, как указано на рис 4, его устанавливают в термостат После выдержки в термостате не менее 30 мин проводят измерения. Для этого с помощью резиновой трубки и груши, присоединяемых к верх-нему концу пипетки, жидкость подтягивают до расширения 5 или несколько выше, после чего сообщают пипетку с атмосферой. Измеряют время течения жидкости между отметками Mj и Mz

• 20 Вискозиметры в термостатах должны быть установлены по вертикали Вертикальность установки проверяют с помощью отвеса У вискозиметров типов В(ПЖч1, ВПЖ-<2 и В(ПЖМ на верти-калд должны находиться центр измерительного резервуара и пеятр нижнего конца капилляра. Вискозиметр типа ВНЖ уста-яав.тивается гак, чтобы была вертикальна ось трубки 2 Правильное положение вискозиметра типа Пинкевича соответствует вертикальности оси капилляра

• 21 На всех вискозиметрах, кроме типа ВНЖ, проводят с каждом жидкостью по шесть определений времени истечения жидкости Расхождение во времени истечения не должно превышать 0,3% В случае больших расхождений все шесть определений провторяют заново

На вискозиметрах типа ВНЖ определяется по одному разу вречя заполнения резервуара 4 и резервуара 5

Повторению этих измерений должны предшествовать промывка и сушка вискозиметра

Вычисление постоянной вискозиметра

• 22 Все вискозиметры, кроме типа ВНЖ, имеют одну постоянную, тип ВНЖ — две постоянные, соответствующие заполнению резервуара 4 и 5,

Постоянные вискозиметров ВПЖ-/1, ВПЖ-2, ВПЖМ и типа

Расхождение в величинах постоянных (Cj и Сг), полученных по двум калибровочным жидкостям, для приборов ВПЖч!, В)ПЖ-2 и В(ПЖМ не должно быть более 0,4%, а для вискозиметров типа Пинкевича — более 0,5%

В случае, если расхождения будут более указанных величин, поверку повторяют В расчет принимают среднее значение постоянной

• 23 Для вискозиметров типа ВНЖ по аналогичным формулам вычисляются постоянные отдельно для нижнего и для верхнего измерительныл резервуаров из данных, полученных на четырех опытах. Допустимое расхождение постоянных не более 0,4%. При больших расхождениях поверку прибора повторяю^.

• 24 Вычисленные постоянные должны быть приведены к нормальному значению ускорения силы т511жести Для этого их умножают на коэффициент, определяемый по формуле

где gn— нормальное   ускорение силы тяжести,

980,656 см/с2 — 980,7 см/с^, g— местное ускорение силы тяжести в см/с^.

Значение постоянный С, приведенных к нормальному НИЮ силы Числовое денную в вы С.

IV ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

25 На

знанные годными, при выпуске их из производства и после ремонта выдаются выпускные аттестаты но прилагаемой форме (приложение 1 и 2) На вискозиметры, поверяемые органами Государственного комитета стандартов Совета Министров СССР, выдаются свидетельства установленной формы, в которых приводятся расчетные формулы для определения в’явкости с помощью данного вискозиметра (приложение 3 и 4)

^26, Для вискозиметров типа ВНЖ, как в вьггтускньгх аттестатах, так и в свидетельствах, приводятся две расчетные фор'мулы, соответствующие заполнению нижнего и верхнего измерительных резервуаров.

27. 'Вискозиметры, не удовлетворяющие требованиям настоящей инструкции, к ггрименению не допускаются.

Замена

Кинематическая вязкость жидкости определяется по формуле

— С ——

• 980,7 где V— кинематическая вязкость жидкости, сСт,

т — время истечения жидкости, с;

g— ускорение силы тяжести в месте измерения вязкости, cм/c^. Проверен ОТК завода и признан годным к применении)

Подпись поверявшего

197 г

Результаты государственной поверки

Кинематическая вязкость жидкости определяется по формуле

_ г —

• 980,7 ‘■f’

где V—кинематическая вязкость жидкости, сСт;

т—время истечения жидкости, с (более 200 с);

g—ускорение силы тяжести в месте измерения вязкости^ cм/c^.

Государственный поверитель

ПРИЛОЖЕНИЕ 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ СОВЕТА МИНИСТРОВ СССР

___ лаборатория государственного

надзора за внедрением и соблюдением стандартов и состоянием измерительной техники

СВИДЕТЕЛЬСТВО № __________

О ГОСУДАРСТВЕННОЙ ПОВЕРКЕ (наименование прибора)

с пределами измерения

, системы

изготовленного принадлежащего на основании результатов государственной поверки признан годным и допущен

к применению по классу разряду ______________

Начальник лаборатории

Государственный поверитель

Результаты 1государственной поверки

Кинематическая вязкость жидкости определяется по формулам;

• 980,7

где V — кинематическая вязкость жидкости, сСт;

Ti — время заполнения жидкостью нижнего измерительного резервуара, с, (более 200 с);

тг — время заполнения жидкостью верхнего измерительного резервуара Cj (более 200 с);

g — j'CKOpeHHe силы тяжести в месте измерения вязкости, cм/c^.

Государственный поверитель

Инструкция 265—63 по поверке капиллярных вискозиметров

Составитель А С. Степанов

Редактор В С. Цепкина

Технический редактор Т. И. Неверова Корректор М Г. Бурдо

Сдано в наб jl/lll 1973 г Подп в печ 24/IV 1973 г 1,0 п л Тир 3000
