МЕТОДИКА ПОВЕРКИ
f
Руководитель лаборатории
Г.П. Телитченко
Санкт-Петербург
2000
СОДЕРЖАНИЕ
1.
2.
-
3.
-
4.
-
5.
6.
Операции поверки.....................................................
Средства поверки......................................................
Требования безопасности............................................
Условия поверки и подготовки к ней..............................
Проведение поверки..................................................
-
5.1. Внешний осмотр..............................................
-
5.2. Проверка сопротивления изоляции.......................
-
5.3. Опробование и проверка общего функционирования
-
5.4. Определение метрологических характеристик.........
Оформление результатов поверки.................................
7. Приложение 1...........................................................
-
3
-
4
.4
.4
,4
4
4
.5
.8
.9
Настоящая методика поверки распространяется на прибор регистрирующий измерительный LOGOSCREEN 500 (954015), выпускаемый фирмой «M.K.JUCHHEIM GmbH & Со» (JUMO), Германия, (далее - прибор), предназначенный для регистрации, контроля и управления технологическими параметрами, и устанавливает методы и средства его первичной поверки и периодической поверки в процессе эксплуатации.
Межповерочный интервал - 1 год.
1.Операции поверки-
1.1.При проведении поверки должны быть выполнены следующие операции: Внешний осмотр п.5.1
Проверка сопротивления изоляции п.5.2.
Опробование и проверка общего функционирования п.5.3.
Определение метрологических характеристик п.5.4.
-
1.2. Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается и выдается извещение о непригодности.
-
2.1. При проведении поверки должны применяться средства поверки, указанные в табл.1.
Таблица 1
№ п/п |
Номер роверяемо го пункта |
Наименование средств поверки |
Основные метрологические и технические характеристики СИ, используемые при поверке |
Рекомендуемый тип средства поверки |
1 |
4.1. |
Термометр |
Диапазон температур от 0 до 50°С, цена деления 0,1 °C |
Лабораторный по ГОСТ 28498-90 |
2 |
4.1. |
Психрометр аспирационный |
Диапазон относительной влажности от 0 до 100% при температуре от -10 до +30°С, |
М3 4 ТУ 25-1607.054-85 |
3 |
4.1. |
Барометр |
Диапазон измерения атмосферного давления 84-107 кПа (610-790 мм.рт.ст.) |
Б АММ-1 ТУ 25011.1513-79 |
4 |
4.1. |
Вольтметр |
Диапазон напряжений 150 - 250 В Диапазон частот 45 - 55 Гц, основная погрешность ± 1 % |
В7-40 ТУ Тг2.710.016 |
5 |
4.1. |
Частотомер |
Диапазон частот 45 - 55 Гц, основная погрешность ± 0,5 % |
ЦЗОО ТУ25-0445.028-83 |
6 |
Мегомметр |
кл.2,5 |
М 4100/3 | |
7 |
5.4.1. |
Калибратор постоянного напряжения и тока |
Диапазон воспроизведения постоянного тока и напряжения 0,5 мА-20 мА; 5 мВ - 10 В; основная погрешность + 0,05 % |
П-320 Рабочий эталон !3-го разряда |
8 |
5.4.2. |
Магазин электрического сопротивления |
Диапазон электрического сопротивления 6-4000 Ом; Основная погрешность ± 0,05 % |
Р327 Рабочий эталон 3-го разряда |
Примечание: допускается применение других средств поверки, основные характеристики которьк не хуже приведенных в табл. 1.
-
2.2. Средства измерения, приведенные в п.2.1., должны иметь действующие свидетельства о поверке.
•>
3. Требования безопасности-
3.1. При поверке прибора необходимо соблюдать правила безопасности в соответствии с требованиями эксплуатационной документации на поверяемый прибор регистрирующий измерительный и применяемые средства поверки.
-
4.1. При проведении поверки должны соблюдаться следующие нормальные условия:
-
• температура окружающего воздуха, °C +20 ± 5
-
• относительная влажность воздуха, % 65 ±15
-
• атмосферное давление, кПа, (мм рт.ст.) 100 ± 4 (765 ± 30)
-
• напряжение питающей сети, В 220 *33
-
• частота напряжения питания, Гц 50 ± 0,5
-
4.2. Прибор регистрирующий измерительный и средства поверки должны быть подготовлены к работе в соответствии с их эксплуатационной документацией.
-
5. Проведение поверки
-
5.1. Внешний осмотр
-
5.1.1. Внешний осмотр прибора предусматривает проверку:
-
-
-
• комплектности;
-
• отсутствия механических повреждений корпуса;
-
• крепления органов управления, плавности их действия и четкости фиксации;
-
• состояния лакокрасочных покрытий. у,..у f
-
5.2. Проверка сопротивления изоляции /У /У''
-
5.2.1. Проверку электрического сопротивления изоляции прибора проводят путем измерения сопротивления изоляции между соединенными р^ъемя- и клеммой защитного заземления прибора, при должен быть включен.
вместе контактами сетевого этом переключатель «сеть»
-
Результаты проверки считают удовлетворительными, электрического сопротивления изоляции не менее 20 МОм.
если измеренное значение
-
5.3. Опробование и проверка обш,его функционирования
-

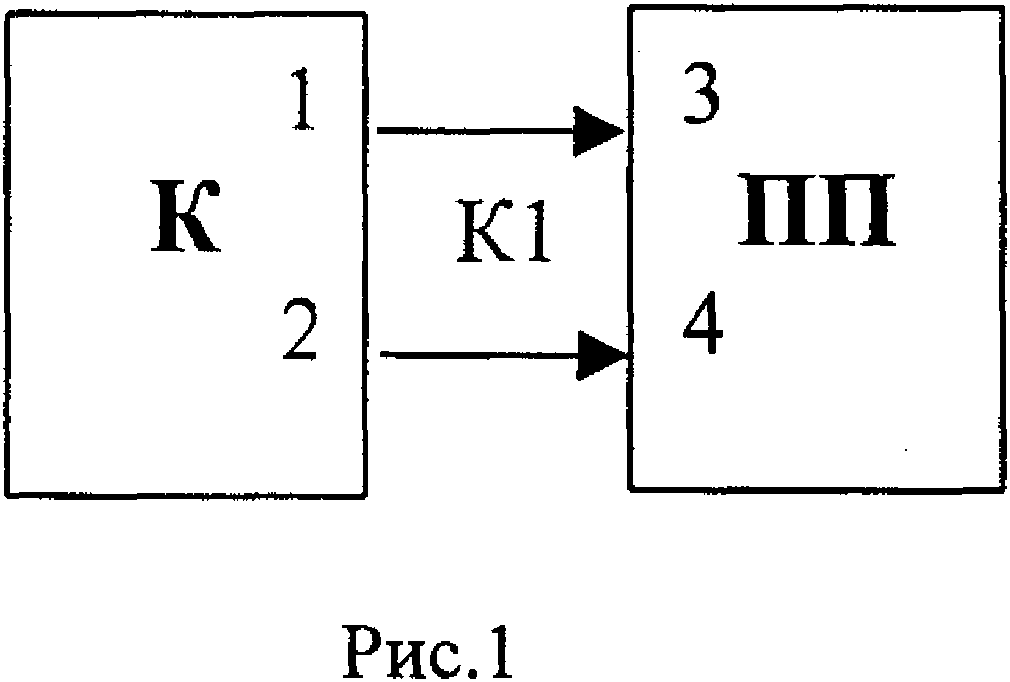

5.3.1. Проверьте работоспособность прибора регистрирующего измерительного во всех режимах работы, для чего соберите схему измерений в соответствии с рис. 1
-
к - калибратор П320;
К1 - кабель из комплекта калибратора П320;
1,2- выходные клеммы калибратора;
3,4- соотвегствующие входные клеммы поверяемого прибора ПП (см. РЭ).
. Убедитесь, что прибор функционирует во всех режимах работы.
5.4. Определение метрологических характеристик-
5.4.1. Определение основной погрешности приборов 954015, на 3-х или 6-и входах (в зависимости от исполнения) для постоянного напряжения и тока проводят во всех точках, указанных в табл.2/1 - 2/3 или 2/1 - 2/6, что соответствует 0,2; 25; 50; 75; 100 % диапазона измерений соответствующего параметра. При отсчете показаний каждый раз осуществляют регистрацию измеренного значения.
№
п/п
1
1
2
-
3
-
4
-
5
-
6
8
-
9
-
10
11
12
-
13
-
14
-
15
-
16
-
17
-
18
-
19
-
20
21
22
-
23
-
24
-
25
-
26
-
27
-
28
-
29
-
30
-
31
-
32
-
33
-
34
-
35
-
36
-
37
-
38
-
39
-
40
-
41
-
42
-
43
-
44
Диапазон показаний
-20 - +70 мВ
0-100 мВ
'Л
Значение входной величины
3 -20,0 мВ -0,18 мВ +0,18 мВ +22,5 мВ +45 мВ +70 мВ 0,2 мВ 25 мВ 50 мВ 75 мВ 100 мВ 0,4 мВ 50 мВ 100 мВ 150 мВ 200 мВ 0,002 В 0,25 В 0,5 В 0,75 В 1,000 В -1,000 В -0,5 В -0,004 В 0,004 В
0,5 В 1,000 В 0,02 В 3,00 В 6,00 В 9,00 В 12,00 В -10,000 В -5,000 В -0,08 В 0,08 В 5,000 В 10,000 в -2,00 мА -0,04 мА 0,04 мА 10,00 мА 15,00 мА 22,00 мА
Измеренное значение входной i величины
Таблицы 2/1 - 2/3 или 2/1 - 2/6
Допускаемые значения
Макс.
-20,08 мВ -0,26 мВ
0,1 мВ
22,42 мВ
-
44.92 мВ
-
69.92 мВ
0,1 мВ
-
24.9 мВ
-
49.9 мВ
-
74.9 мВ
-
99.9 мВ
0,16 мВ
-
49.76 мВ
-
99.76 мВ
-
149.76 мВ
-
199.76 мВ
0,001 В
0,249 В
0,499 В
0,749 В 0,999 В -1,002 В -0,502 В -0,006 В 0,002 В 0,498 В 0,998 В 0,014 В
-
11.994 В -10,012 В -5,012 В -0,052 В 0,028 В 5„998 В 11,998 В -2,02 мА -0,06 мА 0,02 мА
-
9.98 мА
-
14.98 мА
-
21.98 мА
6______
-19,92 мВ
-0,1 мВ 0,26 мВ 22,58 мВ 45,08 мВ 70,08 мВ
0,3 мВ
-
25.1 мВ
-
50.1 мВ
-
75.1 мВ
-
100.1 мВ 0,64 мВ
-
50.24 мВ
-
100.24 мВ
-
150.24 мВ
-
200.24 мВ
0,003 В
0,251 В 0,501 В 0,751 В 1,001 В -0,998 В -0,498 В -0,002 В 0,006 В 0,502 В 1,002 В 0,026 В 3,006 В 6,006 в 9,006 В 12,006 В -9,998 В -4,998 В -0,028 В 0,052 В 6,012 В 12,012 В -1,98 мА -0,02 мА 0,06 мА 10,02 мА 15,02 мА 22,02 мА
таблицы 2/1 - 2/3 ил и 2/1 - 2/6
1 |
2 |
3 |
4 |
5 |
6 |
47 |
-22 — +22 мА |
-20,00 мА |
-22,044 мА |
-21,956 мА | |
48 |
-11,00 мА |
-11,044 мА |
-10,956 мА | ||
49 |
-0,088 мА |
-0,132 мА |
-0,044 мА | ||
50 |
0,088 мА |
0,044 мА |
0,132 мА | ||
51 |
11,00 мА |
10,956 мА |
11,044 мА | ||
52 |
22,00 мА |
21,956 мА |
22,044 мА |
Результаты поверки считаются положительными, если измеренное значение входной величины находится в пределах, указанных в таблицах 2/1 - 2/3 или 2/1 - 2/6.
-
5.4.2. Определение основной погрешности измерения сопротивления приборов 954015 на входах для дистанционных датчиков сопротивления и потенциометров проводят во всех точках, указанных в табл.3/1 - 3/3 или 3/1 - 3/6, для этого соберите последовательно (в зависимости от способа подключения) 2-х, 3-х или 4-х проводную схему измерений (см. РЭ), подсоединив магазин сопротивления Р327 к контактам 1, 2 и 3, 4 одного из входных разъемов (1-3) или (1-6) прибора в зависимости от исполнения.
Таблицы 3/1 - 3/3 или 3/1 - 3/6
№ п/п |
Диапазон показаний, Ом |
Значение измеряемой величины. Ом |
Измеренное значение величины, Ом |
Допускаемые значения. Ом | |
Мин. |
Макс. | ||||
1 |
2 |
3 |
4 |
5 |
6 |
1 |
0-200 |
0,5 |
0,2 |
0,8 | |
2 |
50 |
49,7 |
50,3 | ||
3 |
100 |
99,7 |
100,3 | ||
4 |
150 |
149,7 |
150,3 | ||
5 |
200 |
199,7 |
200,3 | ||
7 |
0-400 |
1,0 |
0,4 |
1,6 | |
8 |
100 |
99,4 |
100,6 | ||
9 |
200 |
199,4 |
200,6 | ||
10 |
300 |
299,4 |
300,6 | ||
11 |
400 |
399,4 |
400,6 | ||
12 |
0-800 |
2,0 |
1,0 |
3,0 | |
13 |
200 |
199 |
201 | ||
14 |
400 |
399 |
401 | ||
15 |
600 |
599 |
601 | ||
16 |
800 |
799 |
801 | ||
17 |
0 - 2000 |
4,0 |
2,0 |
,6,0 | |
18 |
500 |
498 |
'502 | ||
19 |
1000 |
998 |
1002 | ||
20 |
1500 |
1498 |
1502 | ||
21 |
2000 |
1998 |
2002 | ||
22 |
0 - 4000. |
8,0 |
5,0 |
11,0 | |
23 |
■ |
1000 |
997 |
1003 | |
24 |
2000 |
1997 |
2003 | ||
25 |
3000 |
2997 |
3003 | ||
26 |
4000 |
3997 |
4003 |
Результаты поверки считаются положительньши, если измеренное значение величины находится в пределах, указанных в таблицах 3/1 - 3/3 или 3/1 - 3/6.
Расчет основной приведенной погрешности по показаниям и регистрации измеряемого параметра производят по формуле:
у = 100 (У и -Ур )/(Ув -Ун) (1)
где:
Уи - измеренное (зарегистрированное) значение параметра, в единицах измеряемой физической величины;
Ур - расчетное значение параметра, в единицах измеряемой физической величины;
Ув, Ун - соответственно верхний и нижний пределы диапазона измерений, в единицах измеряемой физической величины;
Результаты поверки считаются положительными, если основная приведенная погрешность по показаниям и регистрации измеряемого параметра не выходит за допускаемые пределы ±0,5 %.
6. Оформление результатов поверки-
6.1. При проведении поверки прибора регистрирующего измерительного составляется протокол результатов измерений, в котором указывается соответствие прибора предъявляемым к нему требованиям. Форма протокола приведена в Приложении 1.
-
6.2. Прибор регистрирующий измерительный, удовлетворяющий требованиям настоящей методики, признается годным.
-
6.3. Положительные результаты поверки прибора оформляются свидетельством о поверке установленной формы.
-
6.4. При отрицательных результатах поверки выпуск в обращение и применение прибора запрещается и выдается извещение о непригодности.
ПРИЛОЖЕНИЕ 1
ПРОТОКОЛ
поверки прибора регистрирующего измерительного LOGOSCREEN 500 (954015).
Серийный номер прибора_______________________
Дата выпуска _________________________________
Организация, представившая прибор на поверку ____
Условия поверки;
температура окружающего воздуха атмосферное давление__________
_____кПа;
%.
относительная влажность
РЕЗУЛЬТАТЫ ПОВЕРКИ
-
1. Результаты внешнего осмотра_________________
-
2. Результаты проверки общего функционирования___________________.
-
3. Результаты определения погрешности измерений приведены в табл.
-
4. Заключение; прибор____________требованиям, приведенным в данной
методике
(соответствует или не соответствует требованиям, приведенным в данной методике)
Поверитель
(подпись)
2001 г.
