Методика поверки «момеры цифровые testo 816-1, testo 816-2, testo 816-3, testo 816-4» (testo-0560-8160 МП)
ЕРЖДАЮ
спедоя
А.Н.Щипунов
2012 г.
1СИ РИ»
ИНСТРУКЦИЯ
Шумомеры цифровые testo 816-1, testo 816-2, testo 816-3, testo 816-4
Методика поверки testo-0560-8160 МП
г.п. Менделеево 2012 г.
Настоящая методика поверки распространяется на шумомеры цифровые testo 816 (-1/-2/-3/-4)
Межповерочный интервал - 1 год.
1. ОПЕРАЦИИ ПОВЕРКИ
При проведении поверки использовать операции, указанные в таблице 1 Таблица 1
|
Наименование операций |
Номер пункта методики |
Проведение операции при: | |
|
первичной поверке |
периодической поверке | ||
|
Внешний осмотр, проверка встроенного ПО и опробование |
7.1 |
-ь |
-ь |
|
Проверка показаний шумомера на частоте калибровки (ГОСТ Р 53188.3-2010 п.9) |
7.2 |
+ |
-ь |
|
Определение уровня собственных шумов шумомера (ГОСТЕ 53188.3-2010п.10) |
7.3 |
+ |
-ь |
|
Определение частотных коррекций А,С акустическими сигналами с применением калибратора акустического многочастотного( ГОСТ Р 53188.3-2010 п.11) |
7.4 |
+ |
-ь |
|
Определение частотных коррекций электрическими сигналами( ГОСТ Р 53188.3-2010 п.12) |
7.4 |
-ь |
-ь |
|
Проверка частотных и временных коррекций на частоте 1 кГц (ГОСТ Р 53188.3-2010 п.13) |
7.4 |
+ |
-1- |
|
Определение линейности уровня в опорном диапазоне шкалы (ГОСТ Р 53188.3-2010 п.14) |
7.4 |
+ |
- |
|
Определение линейности уровня при переключении диапазона шкалы( ГОСТ Р 53188.3-2010 п.15) |
7.4 | ||
|
Определение отклика шумомера на радиоимпульс (ГОСТ Р 53188.3-2010 п.16) |
7.4 |
+ |
- |
|
Проверка индикатора перегрузки( ГОСТ Р 53188.3-2010 п.18) |
7.4 |
+ |
- |
2. СРЕДСТВА ПОВЕРКИ
При проведении поверки применять средства поверки, указанные в таблице 2 Таблица 2
|
Номер методики |
пункта |
Наименование рабочего эталона или вспомогательного средства поверки, разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики |
|
7.4 |
Генератор DS360 Диапазон частот: 0.1 Гц - 200 кГц, Погрешность установки частоты: 0.01%, Выходное напряжение: 4 мкВ - 14 В (СКЗ), Погрешность установки выходного напряжения: 0.1 дБ. | |
|
7.2 |
Калибратор акустический 4231 Уровень звукового давления 94,114 дБ, частота 1000 Гц Погрешность ±0.3 дБ |
|
7.3 |
Калибратор акустический универсальный 4226 Уровень звукового давления 94,114 дБ, частота 63-10000 Гц Погрешность ±0.3 дБ | |||||||
|
2. Вспомогательное оборудование и принадлежности | ||||||||
|
2.1 |
компьютер |
раздел 7.4, |
HDD > 250 GB, ОЗУ >512 МВ интерфейсы USB; RS-232 |
- | ||||
|
2.2 |
интерфейс USB оптоизолированный |
разделы 7.4, |
EL200- 4('комплект') | |||||
|
2.3 |
монитор с кабелем |
разделы 7.4, |
- |
- | ||||
|
2.4 |
клавиатура компьютерная |
разделы 7.4, |
интерфейс USB |
- | ||||
|
2.5 |
мыщь компьютерная |
разделы 7.4, |
интерфейс USB |
- | ||||
|
2.6 |
кабель коаксиальный |
раздел 7.4 |
BNC(m) - BNC(m) | |||||
|
2.7 |
кабель коаксиальный |
7.4 |
BNC(m) - banana(m,m) |
- | ||||
|
2.8 |
Переключатель сигналов | |||||||
|
2.9 |
соединительный кабель RS-232 щт. |
7.4 |
- | |||||
|
3. Программное обеспечение | ||||||||
|
3.1 |
программа управляющая |
раздел 7.4 |
управление режимами генератора DS-360 и щумомера |
SUM Automatic Test & Calibration Program | ||||
-
2.1. Применяемые при поверке средства измерений должны быть поверены и иметь свидетельство о поверке.
-
2.2. При проведении поверки допускается применять аналогичные средства измерений, обеспечивающие измерение соответствующих параметров с требуемой точностью, как таблице 2.
3.
-
3.1. к проведению поверки могут быть допущены лица, освоивщие работу с щумомерами виброметрами, имеющие высщее или среднетехническое образование, практический опыт области поверки средств измерений и аттестованными в соответствии с ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений».
4.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
4.1. При проведении поверки должны быть соблюдены все требования безопасности соответствии с ГОСТ 12.2.007-75, ГОСТ 12.1.019-79, ГОСТ 12.1.091-94.
-
5.1. При проведении поверки должны быть соблюдены следующие условия:
-
- Температура: (20±5)°С,
-
- Относительная влажность: от 30 до 80 %,
-
- Атмосферное давление: от 84 до 106 кПа,
-
- Уровень акустических помех в месте проведения поверки не должен
-
- превышать 50 дБС.
-
- Должны отсутствовать вибрация и сотрясения прибора, влияющие на его работу.
-
6.1. Поверитель должен изучить руководство по эксплуатации поверяемого прибора используемых средств поверки.
После транспортировки при отрицательных температурах прибор должен быть выдержан не менее 6 ч в помещении.
6.1.2 Выполнить загрузку программного обеспечения в компьютер.
7. ПРОВЕДЕНИЕ ПОВЕРКИПоверка осуществляется в соответствии с требованиями ГОСТ Р 53188.3-2010(МЭК 61672-3:2006) «Шумомеры.Часть 3 .Методика поверки»
-
7.1. Внешний осмотр, проверка встроенного ПО и опробование.
При проведении внешнего осмотра проверяются:
-
- наличие РЭ;
чистота и
-
- комплектация прибора в соответствии с Руководством по эксплуатации исправность разъемов и гнезд;
-
- наличие и целостность наружных деталей и пломб;
элементов
-
- отсутствие механических повреждений корпуса и ослабления крепления, конструкции (определяется на слух при наклонах прибора);
-
- полнота маркировки и её сохранность, все надписи должны быть читаемы; Приборы, имеющие дефекты, бракуют.
Включить прибор нажатием клавиши ВКЛ/ВЫКЛ.
серийный
В процессе загрузки должны отобразится: версия программного обеспечения, номер и модель прибора.
Прибор считается прошедшим поверку, если отображенный на дисплее серийный номер и модель прибора соответствуют данным нанесенным на корпус.
Опробование.Включить прибор.. Дать прибору прогреться в течение не менее 2 мин. Результат опробования считается положительным, если прибор реагирует на окружающий шум. Выключить прибор.
7.2. Проверка показаний шумомера на частоте калибровкиПрименяемое оборудование; Калибратор 4231
-
A) Шумомер откалибровать согласно РЭ.
Б) Вставить микрофон шумомера в гнездо акустического калибратора.
-
B) установить диапазон шумомера; 60-130 дБ, «А»,»8»
Г) Через 60 с после включения шумомера включить калибратор(уровень 114 дБ), ,шумомер автоматически распознает тональный сигнал и переходит в режим калибровки, нажмите кнопку «А» для выполнения калибровки. После калибровки шумомер автоматически переходит в режим измерений. Установите в калибраторе уровень 94 дБ, сосчитайте показание шумомера для корректированного уровня звука с коррекцией А на характеристике 8 (81ow). Д) Рассчитать погрешность прибора как разность между показанием прибора звукового давления калибратора.
И уровнем
Прибор считается прошедшим поверку, если погрешность измерений укладывается в допуск ±1,0 дБ.
7.3. Определение уровня собственных шумов шумомера .Применяемое оборудование; Калибратор акустический универсальный 4226.
Установить микрофон шумомера в камеру излучателя калибратора 4226.. После включения установить диапазон шумомера; 30-100 дБ, «А»,»8» Снять показания прибора.Выключить прибор.
Уровень собственных шумов не должен превышать следующих значений; Таблица!
превышает
|
Характеристика |
А |
|
Шумы, дБ |
33.0 |
Прибор считается прошедшим поверку, если уровень собственных шумов не значений приведенньк в таблице 1 шумомера характеристик шумомера с применением калибратора акустического универсального 4226 и генератора DS360
7.4. Определение электрических и акустических характеристик
В полуавтоматическом режиме будут выполнены следующие процедуры;
-Определение частотных коррекций А,С акустическими сигналами -Определение частотных коррекций электрическими сигналами -Проверка частотных и временных коррекций на частоте 1 кГц -Определение линейности уровня в опорном диапазоне шкалы -Определение линейности уровня при переключении диапазона шкалы -Определение отклика шумомера на радиоимпульс -Проверка индикатора перегрузки (для testo 816-3, для testo 816-3)
Выполнить соединение шумомера с генератором DS-360 и калибратором 4226 согласно блок-схемы на рис. 1.
1.
2.
-
3.
-
4.
-
5.
-
6.
7.
8
Генератор DS360 подключить к компьютеру через интерфейс RS-232
К выходу генератор DS- 360 подключить переключатель сигналов.
Шумомер через оптоизолированный интерфейс USB подключить к компьютеру. Выход переключателя сигналов подключить на вход (ext.gen.) калибратора 4226. Выход переключателя сигналов подключить на вход(АС) шумомера Включите шумомер и подтвердите что версия микропрограммы является текущей. Запустите на компьютере программу «SLM Automatic Test & Calibration Program» Кликните на кнопку «Пуск» и при появлении запроса откройте соответствующую таблицу испытании: ТР464-ХХ (testo 816-1, testo 816-2 Configuration & Calihrationt.xls для testo 816-1 и testo 816-2
TP465-XX (testo 816-3_816-4 Configuration & Calihration)xls для testo 816-3 и testo 816-4 Следуйте инструкциям на экране компьютера

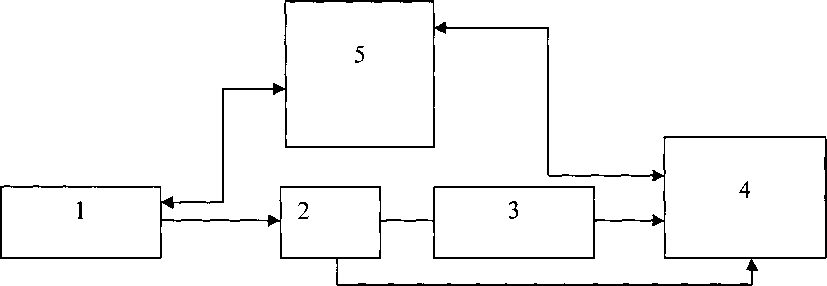

1- генератор DS-360, переключатель сигналов, 3-калибратор акустический
универсальный 4226,4 - шумомер; 5-компьютер с ПО
В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений.
Результаты измерений необходимо сохранить в соответствующую папку на сервере отдела, (например, папка «Результаты поверки Testo 816»).
Приложение; Шаблон протокола поверки.
8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1. При выполнении операций поверки распечатывает протокол по форме приведенной в приложении. Допускается также хранение результатов поверки в электронном виде.
-
8.2. Результаты поверки оформляются путем выдачи “Свидетельства о поверке“ или “Извещения о непригодности” в соответствии с ПР 50.2. 006-94.
Зам.начальника отдела 340 НИО-3 ФГУП «ВНИИФТРИ»
^Авраменко
Начальник отдела 340 ФГУП ВНИИФТРИ
А.В. Коньков
Модель прибора
Серийный номер Версия микропрограммы
Тип микрофона
Серийный номер
Применяемые стандарты:-
ГОСТ Р 53188.1-2008 Шумомеры.Часть 1.Технические требования (МЭК 61672-1:2002 "Электроакустика. Шумомеры.Часть 1 .Технические требования",MOD)
Класс 2
Окружающие условия:-
Температура
Влажность
Давление
Not entered
Not entered
Not entered
•С %ов мБар
Поверитель:-
Дата:-
Используемое оборудование
Калибратор:
Калибратор с фиксированной частотой: Многочастотный калибратор:
Генератор сигналов:
Серийный номер: Серийный номер: Серийный номер:
Серийный номер:
Заявление о соответствии
Данный протокол подтверждает, что указанный выше прибор успешно прошел поверку на соответствие заявленным производителем техническим характеристикам.
Результаты:-
Проверка уровня собственного шума
Проверка частотных коррекций электрическими сигналами Частотные и временные коррекции на частоте 1 кГц Линейность уровня в опорном диапазоне
Проверка линейности уровня (при переключении диапазона) Проверка отклика на радиоимпульс
Акустические испытания
Failed
0,00
о о о о
Поверено:
Федеральное Государственное Унитарное Предприятие «Всероссийский Научно-Исследовательский Институт Физико-Технических и Радиотехнических Измерений»
141570, Московская обл., Солнечногорский р-н., n. Менделееве
ВНИИФТРИ
Тел: +7 (495) 744-81-28 Факс: +7(495) 744-81-28 E-mail: akustika@vniiftn.ru Web: www.vniiftri.ru
Поставщик:
115054, г. Москва Переулок Большой Строченовский. Д.23В, стр.1
Тел: +7 (495) 221-62-13 Факс: +7(495) 221-62-16 E-mail: info@testo.ru Web: wvvw.testo.ru
Результаты поверки
Показания на частоте проверки калибровки
ГОСТ Р 53188.3-2010 (МЭК 61672-1:2006) Раздел 9 определяет процедуру проведения проверки индикации шумомера на опорной частоте. Используется калибратор с фиксированной частотой. При необходимости прибор калибруется.
Регистрируются показания до и после калибровки. Коррекция "А", измерения LEQ проводятся на опорном уровне.
Результаты до калибровки ("А" дБ)
Результаты после калибровки ("А" дБ)
Собственный шум
гост Р 53188.3-2010(МЭК 61672-1:2006) Раздел 10 определяет процедуру проведения измерений собственного шума с установленным микрофоном (коррекция "А") и с электрическим выходом (все частотные коррекции).
Пределы должны соответствовать техническим характеристикам, указанным производителем.
Примечание:- Мин уровень шума может быть ниже диапазона, отражаемого LCD дисппеем. Значение извлекается электронным способом.
Допуск (дБ) макс коррекция ~А“
Результат изм. “А" дБ (микрофон установлен)
35,0
Результат изм, "А" дБ (электрический вход) | Результат изм. "С" дБ (электрический вход)
_________Допуск (дБ)_________ макс коррек "А" I макс коррек ~С~
30,0
30,0

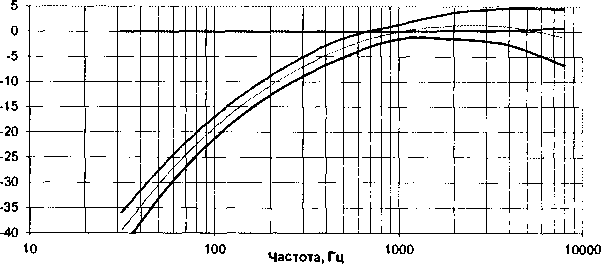

Определение частотных коррекций электрическими сигналами
Поверка частотных коррекций “А" и "С" проводится в соответствии со стандартом ГОСТ Р 53188.3-2010(МЭК 61672-1:2006) Раздел 12.
Используется метод испытаний, описанный в ГОСТ Р 53188.3-2010(МЭК 61672-1:2006), т.е. подается обратный сигнал коррекции "А" опорная точка на частоте 1 кГц берется при-45 дБ от верхнего значения опорного диапазона. Применяются пределы, составляющие одну треть от общего предела, указанного в ГОСТ Р 53188.1-2008.
Частотная коррекция **А**

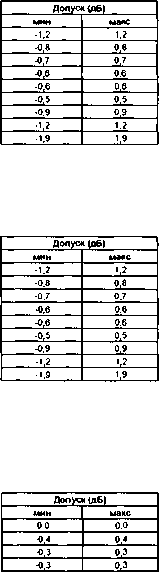

Определение частотной коррекции относительно опорного уровня в 1 кГц. Устанавливается с помощью измерения LAEQ.
|
Частота, Гц |
Измеренное значение LAEQ, дБ |
Относит, затухание, дБ |
Заданное значение, дБ |
Погрешность дБ |
Частотная коррекция "С"
Определение частотной коррекции относительно опорного уровня в 1 кГц. Применяемый сигнал - обратный сигнал коррекции "С*. Устанавливается с помощью измерения LCEQ.
|
Частоте, Гц |
Измеренное значение LCEQ, дБ |
Относит, затухание, дБ |
Заданное значение, дБ |
Погрешность дБ |
Частотные и временные коррекции на частоте 1 кГц
Частотные и временные коррекции проверяются как указано в ГОСТР 53188.3-2010(МЭК 61672-1:2006) Раздел 13.
|
Заданное значение, дБ |
Тип измерений |
Измеренное значение, дБ |
Опорный уровень, дБ |
Погрешность дБ |
Линейность уровня в опорном диапазоне шкалы
Линейность уровня в опорном диапазоне шкалы (1ЕСб1б72-3:200б)
ГОСТ Р 53138-3-2010(МЭК 61672-12006) Раздел 14 описыаает процедуру проверки линейности уровня. На опорном диапазоне (60-130) используется опорная точка в 114 дБ, прн 8 кГц коррекция "А",
Подается входной сигнал с шагом в 5 дБ, по всему диапазону. Для верхних и нижних 5 дБ диапазона, на вход подается сигнал с шагом в 1 дБ.
Как описано в ГОСТ Р 53188.3-201О(МЭК 61672-1:2006) раздел 14.3, уровни сигнала, вызывающие перегрузку не учитываются.
Определение погрешности линейности уровня, а также при изменении сигнала от 1-10 дБ проверяются в соответствии с ГОСТ Р 53188.1-2008. разделы 5.5.5 и 5.5.6, соответственно.
|
Заданное значение дБА (при 8 кГЦ) |
Измеренный уровень давления, дБА |
Линейность уровня |
Разница с шагом ЮдБ |
Разница с шагом 1дБ |
|
Допуск (дБ) | |
|
Линейность уровня |
Шаг 1-10 дБ |
|
(*/-)1,4 |
(*/-) 0,8 |
|
(*/.)1.4 |
(*/•) 0,8 |
|
(*/-) 1,4 |
(♦/-) 0,8 |
|
(*/-)1,4 |
(*/-) 0,8 |
|
(*/-) 1,4 |
(*/-) 0,8 |
|
(*/-)1,4 |
(♦/-) 0,8 |
|
(*/.)1,4 |
(*/-) 0,8 |
|
(*/-)1,4 |
(*/-)0,8 |
|
(*/-)1.4 |
(*/■} 0,8 |
|
(*/-) 1.4 |
(*/-) 0,8 |
|
(*/-)1,4 |
(*/-) 0,8 |
|
(*/-)1.4 |
(♦/•)0,8 |
|
(*/-) 1,4 |
(*/•) 0,8 |
|
(*/•) 1.4 |
(*/-) 0,8 |
|
(*/-) 1.4 |
(♦/-) 0,8 |
|
(*/->1,4 |
(*/-) 0,8 |
|
(*/-) 1,4 |
(*/-) 0,8 |
|
(*/-)1.4 |
(*/-) 0,8 |
|
(*/-)1.4 |
(♦/-)0,8 |
|
(*/-)1,4 |
(*'-) 0,8 |
|
(*/->1.4 |
(*/-) 0,8 |
|
(*/-)1.4 |
(*/-) 0,8 |
|
(*/-) 1,4 |
(*/•) 0,8 |
|
(*/-)1,4 |
(*/■) 0,8 |
Линейность уровня при переключении диапазона шкалы
В ГОСТ Р 53188.3-2010(МЭК 61672-1:2006) Раздел 15 дается описание проаерки линейности уровня, включая контроль диапазона уровня. На опорном диапазоне (60- 130) применяется опорный уровень в 114 дБ при 1 кГц.
Затем подается сигнал на 5 дБ ниже, чем верхнее значение каждого диапазона и считывается отображаемый уровень. Во всех случаях проверяется соответствие погрешности линейности уровня стандарту ГОСТ Р 53188.1-2008, раздел 5.5.5.
|
Заданное значение дБА (при 1 кГц) |
Опорные уровни |
Измеренное значение, дБА |
Погрешность дБ |
|
Допуск (дБ) | |
|
мнн |
Макс |
|
-1,4 |
1.4 |
|
-1,4 |
1.4 |
|
-1,4 |
1,4 |
Отклик на радиоимпульс
ГОСТ Р 53188.3-2010(МЭК 61672-1:2006) Раздел 16;- Для заданной продолжительности используется тональный сигнал в 4 кГц.
Опорный уровень устанавливается примерно на ЗдБ ниже максимального предела линейного диапазона, с постоянным сигналом в 4 кГц. Ожидаемые уровни и пределы даны е ГОСТ Р 53188.1-2008 таблица 3.
Примечание: значение уровня звукового воздействия (LAE) рассчитывается исходя из среднего уровня шума за период времени (LAEQ)
Временная харектеристика FAST
|
Длительность импульса, мс |
LAF опорное дБ |
Измеренное ЬАРмакс |
Разница ЬАРмакс «LAF опорное |
Заданное |
Погрешность дБ |
временная характеристика SLOW
|
Длительность импульса, мс |
LAS опорное дБ |
Измеренное ЬАЗмакс |
Разница ЬАЗмакс > LAS опорное |
Заданное |
Погрешность дБ |
Уровень звукового воздействия
|
Длительность импульса, мс |
LAEQ опорное дБ |
Измеренное LAE |
Разница LAE -LAEQ опорное |
Заданное |
Погрешность дБ |
Проверка индикации перегрузки
ГОСТ Р 53188.3-2010(МЭК 61672-Г2006) Раздел 18:- Начальный уровень задается как постоянныый сигнал, создающий индикацию примерно на 1 дБА ниже верхнего значения линейного диапазона (130 ДБА) при 4 кГц. Таким образом, начальный уровень составляет 139 дБА (или 137 дБ2). Используются единые положительные и отрицательные импульсы, которые постоянно увеличиваются на 0.1 дБ, выше начального уровня. Фиксируется уровень, иа котором впервые возникает перегрузка для положительных и отрицательных сигналов. Разница между входными уровнями, которые вызвали два индикатора перегрузки, затем проверяется на соответствие стандарту ГОСТ Р 53188.1-2008 раздел 5.10.3
|
Начальный уровень |
Входной уровень, вызвавший порегрузку |
Разница между положительной и отрицательной точками перегрузки | |
|
Положительный полупериод |
Отрицательный полупериод | ||

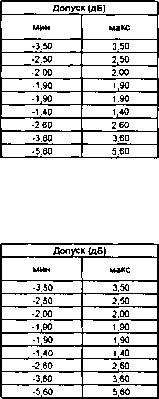

Допуск (дБ) мин I макс
•1,8 I 1.6
Определение частотных коррекций акустическими сигналами - частотная коррекция "А"
ГОСТ Р 53188.3-2010(МЭК 61672-1:2006) Раздел 11:-Испытания проводятся с поправками подавлению относительно свободного поля микрофона. Берется опорный уровень в 1кГц.
|
Частота, Гц |
Измеренное значение LAF, дБ |
Поправки на давление свободного поля, дБ |
Коррекция, дБ |
Опорное значение коррекции А, дБ |
Погрешность дБ |

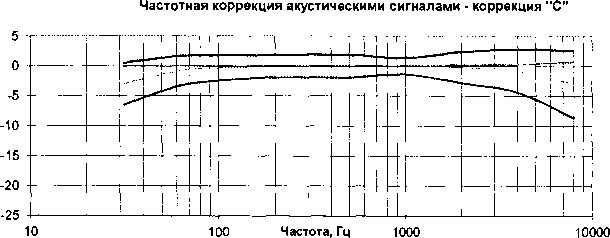

Определение частотных коррекций акустическими сигналами - частотная коррекция "С
ГОСТ Р 53188.3-2010(МЭК 61672-1'2006) Раздел 11 :-Ислытания проводятся с поправками подавлению относительно свободного поля микрофона. Берется опорный уровень в 1кГц.
|
Частота, Гц |
Измеренное значение LCF, дБ |
Поправки на давление свободного поля, дБ |
Коррекция, дБ |
Опорное значение коррекции С, дБ |
Погрешность дБ |
Частотная коррекция акустическими сигналами- коррекция "А"
Мин. энач Допуска
Макс, энач Допуска
Опорное значение коррекции А, дБ
..... Коррекция, дБ
знач. Допуска
Опорное значение KoppeKiaiH С, j дБ
“ Коррекция, дБ
Мин. знач. Допуска

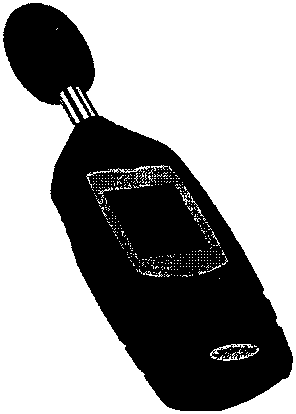

Testo 816-3_816-4_Кривая С_ПУСТОЙ
Раде 4 of 4
