Методика поверки «УСТАНОВКИ ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМНОЙ АКТИВНОСТИ РАДИОАКТИВНЫХ АЭРОЗОЛЕЙ «УДАС-01А»» (РТ-МП- 7571-03-2021)

ФЕДЕРА.ШНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ' РЕГУЛПРОВАНИЮ И МЕТРОЛОПШ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора ФБУ «Ростест

А.Д. Меньшиков

Государственная система обеспечения единства измерений

УСТАНОВКИ

ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМНОЙ АКТИВНОСТИ РАДИОАКТИВНЫХ АЭРОЗОЛЕЙ «УДАС-01А»

Методика поверки

РТ-МП-7571-03-2021 г. Москва

2021 г.

Настоящая методика поверки распространяется на установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А» (далее - установки), изготовленные обществом с ограниченной ответственностью «НТЦ Амплитуда», г. Москва, г. Зеленоград, и устанавливает методы и средства обеспечивающие реализацию методики поверки (первичной при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации).

При поверке обеспечивается прослеживаемость поверяемых установок к следующим Государственным первичным эталонам:

• - Государственному первичному эталону единиц активности радионуклидов, удельной активности, потока альфа-, бета-частиц и фотонов радионуклидных источников ГЭТ 6-2016 методом косвенных измерений в соответствии с Государственной поверочной схемой для средств измерений объемной активности радиоактивных аэрозолей, утвержденной приказом Госстандарта от 29 декабря 2018 г. № 2826, с применением радионуклидных источников альфа- и бета-излучения - рабочих эталонов 2 разряда по Государственной поверочной схеме, утвержденной приказом Госстандарта от 29.12.2018 № 2841;

• - Государственному первичному эталону единиц объемного и массового расходов газа ГЭТ 118-2017 методом непосредственного сличения со счетчиком объема газа- рабочим эталоном 2 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа, утвержденной приказом Госстандарта от 29.12.2018 № 2825.

Интервал между поверками - 2 года.

2 Перечень операций поверки

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1- Перечень операций при проведении поверки

• 3.1 При проведении поверки должны выполняться нормальные условия по ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования:

• - температура окружающего воздуха, °C                        от 15 до 25;

• - относительная влажность воздуха при 35 °C и более низких температурах без конденсации влаги, %, не более                                           от 30 до 80;

- атмосферное давление, кПа (мм рт. ст.)

• 4.1 Поверку могут проводить сотрудники (поверители) организаций, аккредитованных на право поверки средств измерений характеристик ионизирующих излучений и ядерных констант, ознакомленные с руководством по эксплуатации установки и допущенные к работам с закрытыми источниками ионизирующих излучений в установленном порядке.

• 4.2 Поверка проводится одним специалистом.

5 Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяются основные и вспомогательные средства, приведенные в таблице 2.

Таблица 2 - Перечень основных и вспомогательных средств поверки

• 6.1 При проведении поверки должны выполняться требования:

-СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

-СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010);

-действующих на предприятии инструкций по радиационной безопасности.

Примечание - При использовании настоящей методики поверки целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет. Если заменен ссылочный нормативный документ, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений.

• 7.1 При проведении внешнего осмотра устанавливают:

• - подтверждение соответствия внешнего вида установки согласно описанию типа;

• - наличие маркировки (наименование или товарный знак предприятия-изготовителя, тип и заводской номер установки) и исправных пломб на корпусе установки;

• - отсутствие механических повреждений корпуса, ручек управления и соединительных проводов;

• - наличие заземления установки.

• 7.2 При нарушении требований п. 7.1 установка к поверке не допускается.

• 8.1 При подготовке к поверке необходимо выполнить следующие подготовительные работы:

• - проверка наличия эксплуатационной документации на установку;

• - проверка наличия эксплуатационной документации на средства поверки;

• - проверка записи в Федеральном информационном фонде по обеспечению единства измерений при проведении периодической поверки;

• - провести измерения температуры, относительной влажности и давления воздуха в месте расположения установки. Результаты измерений занести в протокол поверки;

• - подготовить установку к работе в соответствии с п. 2,2.1 Руководства по эксплуатации АЖНС.412123.007.РЭ (далее - РЭ).

• 8.2 При опробовании провести проверку работоспособности поверяемой установки, для этого необходимо выполнить операции в соответствии с п. 3.3.5 РЭ.

• 8.3 Подготовить установку к поверке в соответствии с п. 3.3.7 РЭ.

Результаты поверки считаются положительными, если автоматическое самотестирование при включении установки не выявило неисправностей установки.

9 Проверка программного обеспечения

9.1 Для подтверждения соответствия программного обеспечения (далее - ПО) установки требованиям, указанным в описании типа, необходимо провести проверку идентификационных данных встроенного ПО установки. Идентификационные данные, выводимые в пункте меню «О программе», должны соответствовать данным, приведенным в таблице 3.

• 10.1 Проверка диапазона измерений объёмной активности альфа- и бета-излучающих радионуклидов в аэрозолях и определение относительной погрешности измерений

• 10.1.1 При проведении проверки диапазона измерений объемной активности альфа- и бета-излучающих радионуклидов и определении относительной погрешности измерений используются радионуклидные радиометрические источники 1П9 (или 2П9) и ICO (или 2С0) № 1 и № 2 - рабочие эталоны (далее - эталонные источники).

Измерения проводятся в следующих точках диапазона измерений объемной активности;

• - альфа-излучающих радионуклидов - 900 Бк/м^ и 7,2-10^ Бк/м^;

• - бета-излучающих радионуклидов - 5,5-10^ Бк/м^ и 2,2-10^ Бк/м^.

• 10.1.2 Провести следующие операции:

• 1) подготовить установку к работе в соответствии с РЭ;

• 2) рассчитать объём воздуха , который необходимо прокачать через установку для значения объемной активности альфа-излучающих радионуклидов Qf = 900 Бк/м^ по формуле (1)

уа _                                               fl л

" Q? ’

где Апд^ - активность эталонного источника № 1 1П9 (или 2П9) из свидетельства о по-верке/аттестации, Бк;

Примечание - Допускается применять эталонный источник № 2, но это увеличит время измерений за счет увеличения объема прокачиваемого воздуха и, соответственно, времени прокачки.

• 3) с помощью гибкого шланга соединить выходной штуцер установки последовательно с входным штуцером эталонного счетчика газа и насосом в соответствии со схемой подключения, показанной на рисунке 1;

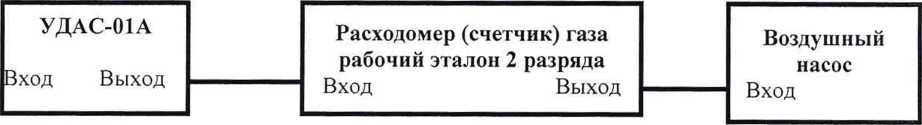

Рисунок 1 - Схема подключения для измерения объёмной активности радиоактивных аэрозолей «УДАС-01 А» к расходомеру (счетчик) газа - рабочему эталону 2 разряда

Примечание - Если условия подключения установки позволяют, допускается проводить поверку по месту эксплуатации, используя насос из состава систем пробоотобра, применяемых в эксплуатирующей организации.

• 4) включить насос;

• 5) регулировкой насоса установить расход ~1,8 м^/ч (30 л/мин), ориентируясь на показания УДАС-01А;

Примечание - Допускается для уменьшения времени прокачки увеличивать расход до 3,6 м^/ч (60 л/мин).

• 6) задать в ПО установки в режиме «Поверка» рассчитанный объем воздуха для прокачки и время измерения эталонного источника 600 с и запустить измерение (см. п. В.7 РЭ);

• 7) после остановки прокачки, не останавливая процесс измерений, установить эталонный источник в столике для источников в позиции №  1 в штатное положение

(см. рисунок 2) и продолжить измерения в соответствии с указаниями ПО;

Примечание - для источников типа 1П9 использовать адаптер для источников (см. п. 3.3.7 РЭ).

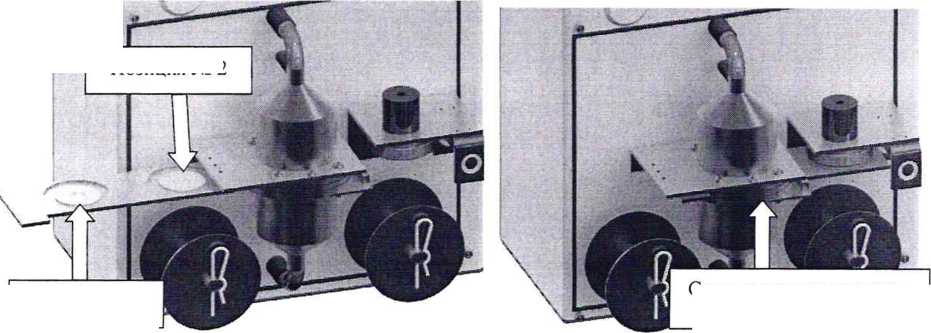

Позиция № 1

Столик для источников в штатном положении

Рисунок 2 - Размещение эталонного источника 1П9 (2П9) или ICO (2С0) при поверке установки объёмной активности радиоактивных аэрозолей «УДАС-01 А» (позиция 1 соотве ствует основному детектору, позиция 2 -дополнительному)

^5 _ Асо1

где - активность эталонного источника № 1 ICO (или 2С0) из свидетельства о поверке с поправкой на распад, Бк;

Примечание - Допускается применять эталонный источник № 2, но это увеличит время измерений за счет увеличения объема прокачиваемого воздуха и, соответственно, времени прокачки.

• 14) регулировкой насоса установить расход ~1,8 м^/ч (30 л/мин), ориентируясь на показания УДАС-01 А;

Примечание - Допускается для уменьшения времени прокачки увеличивать расход до 3,6 м^/ч (60 л/мин).

• 15) задать в ПО установки в режиме «Поверка» рассчитанный объем воздуха у/ для прокачки и время измерения эталонного источника 300 с и запустить измерение (см. п. В.7 РЭ);

• 16) после остановки прокачки, не останавливая процесс измерений, установить эталонный источник в столике для источников в позиции № 1 в штатное положение (см. рисунок 2) и продолжить измерения в соответствии с указаниями ПО;

Примечание - для источников типа ICO использовать адаптер для источников (см. п. 3.3.7 РЭ).

• 17) по окончании процесса измерений записать в протокол значения объемной активности с дисплея установки и объем прокачанного воздуха с эталонного счетчика газа;

• 18) убрать эталонный источник из столика для источников;

• 19) повторить измерения по п.п. 15) - 18) еще два раза;

• 20) установить эталонный источник в столике для источников в позиции № 2 в штатное положение (см. рисунок 2) и повторить операции 13) -19);

• 21) повторить операции 13) - 20) с эталонным источником ICO (или 2С0) № 2 для значения объемной активности бета-излучающих радионуклидов cf = 2,2-10^ Бк/м^, устанавливая время измерения эталонного источника 100 с.

Примечание - Для расчета по формуле (2) объема воздуха 1^2^, который необходимо прокачать через установку для значения объемной активности бета-излучающих радионуклидов Q2 = 2,2-10^ Бк/м^, использовать Асо2 - активность эталонного источника № 2 ICO (или 2С0) из свидетельства о поверке с поправкой на распад.

11.1 Для подтверждения соответствия установки метрологическим требованиям, установленным при утверждении типа, провести следующие расчеты:

• 1) для каждого к-го измерения (к=1, 2, 3):

• - рассчитать опорное значение объемной активности Q^. по формуле (3)

.                                                      (3)

3l

где А^. - активность /-ого эталонного источника (№ 1 или № 2) (из свидетельства о повер-ке/аттестации), Бк;

14. - значение объема прокачанного воздуха через эталонный счетчик газа;

• - рассчитать средние значения по трем измерениям объемной активности, измеренные установкой Qi и опорного значения .

• 2) рассчитать оценку относительной погрешности измерений объемной активности по формуле (4)

• 100;

3) рассчитать верхнюю границу оценки погрепшости ст по формуле (5)

= l<5il + l^sAil + l^vl >                                  (5)

где 5эА1 - доверительные границы относительной погрещности эталонного источника (из свидетельства о поверке), %;

5у - погрещность эталонного счетчика газа (из свидетельства о поверке), %.

• 11.2 Установки для измерения объёмной активности радиоактивных аэрозолей «УДАС-01А» соответствуют предъявляемым к ним метрологическим требованиям в полном диапазоне, если верхняя граница оценки погрещности измерений объемной активности не превышает 20 %.

12,1 По результатам поверки оформляется протокол поверки. Форма протокола поверки произвольная. В протоколе должны быть указаны следующие данные:

• - наименование документа «Протокол поверки»;

• - наименование и адрес организации, проводящей поверку;

• - наименование организации, которой принадлежит средство измерений;

• - наименование изготовителя средства измерений;

• - наименование поверяемого средства измерений;

• - дата, условия и место проведения поверки;

• - эталоны и вспомогательное оборудование;

• - результаты проверки внешнего вида, опробования, подтверждения соответствия программного обеспечения (ПО) СИ;

• - результаты проверки метрологических характеристик.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

• 12.2 Результаты поверки оформляются в соответствии с действующим порядком.

Начальник лаборатории

Менделеевского филиала

ФБУ «Ростест-Москва»

В.Я. Низкий

Начальник отдела измерений ионизирующих излучений Менделеевского филиала

ФБУ «Ростест-Москва»
