Методика поверки «делители напряжения ИМПУЛЬСНЫЕ ОМИЧЕСКИЕ SMR» (МП 206.1- 001-2021)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»  (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

СОГЛАСОВАНО

■ Генеральный директор

ЗАО «ЗЭТО»

2021 г.

Методика поверки

МП 206.1-001-2021

г. Москва

2021

Настоящая методика поверки распрострапяезся на делители напряжения импульсные омические SMR, модификации SMR 10/770 с зав. № № 896520 и 865189 и модификации SMR 10/2200 с зав. № 890786, (далее по тексту - делители), изготовленные VEB Transformatoren - und Rontgenwerk "Hermann Matem", Германия, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются

• 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и

• 3.1 Поверка должна проводиться при нормальных условиях применения:

• - температура окружающей среды, °C                 от +15 до +25;

• - атмосферное давление, кПа                          от 84 до 106;

• - относительная влажность воздуха, %                  от 10 до 80.

• 3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного ГОСТ 32144-2013.

  тока должны соответствовать

• 4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В.

• 5.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные

Таблица 3 - Вспомогательные

• 5.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

• 5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые магазины и средства поверки.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого делителя следующим требованиям:

• - отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;

• - соответствие требованиям комплектности и маркировки, приведенным в РЭ;

• 7.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.

• 7.3 Результат операции поверки по 7.1 считается положительным, если отсутствуют внешние механические повреждения, а комплектность и маркировка соответствуют требованиям РЭ.

• 8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 8.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на делитель и используемые средства поверки.

• 8.3 Опробование проводится во время проверки относительной погрешности коэффициентов масштабного преобразования.

• 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

• 9.1.1 Соберите схему, приведенную на рисунке 1.

• 9.1.2 Включите режим работы на напряжении стандартизованных грозовых импульсов.

• 9.1.3 Подайте с ГИН напряжение стандартизованного грозового импульса положительной полярности Umhh, равного минимальному значению для поверяемой модификации и произведите измерения. Результаты занесите в таблицу 4.

• 9.1.4 Произведите измерения по п. 9.1.3, подавая последовательно с ГИН напряжение стандартизованного грозового импульса значениями 100, 250 и 500 кВ.

• 9.1.5 Произведите измерения по п.п. 9.1.3 - 9.1.4, подавая последовательно с ГИН напряжение стандартизованного грозового импульса отрицательной полярности.

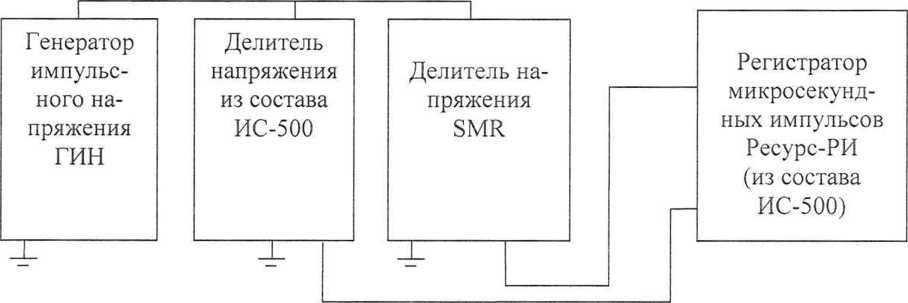

Рисунок 1 - Схема проверки относительной погрешности коэффициентов масштабного преобразования до 500 кВ

Таблица 4 - Результаты измерений до 500 кВ

где:

Ux - значение напряжения на выходе поверяемого делителя;

Uq- значение напряжения на выходе эталонного делителя;

бК - погрешность коэффициентов масштабного преобразования поверяемого делителя.

• 9.2.1 Соберите схему, приведенную на рисунке 2.

• 9.2.2 Установите режим работы на напряжении стандартизованных грозовых импульсов.

• 9.2.3 Подайте с ГИН напряжение стандартизованного грозового импульса 500 кВ положительной полярности и произведите измерения. Результаты занесите в таблицу 5 для модификаций SMR 10/770 и таблицу 6 для модификации SMR 10/2200.

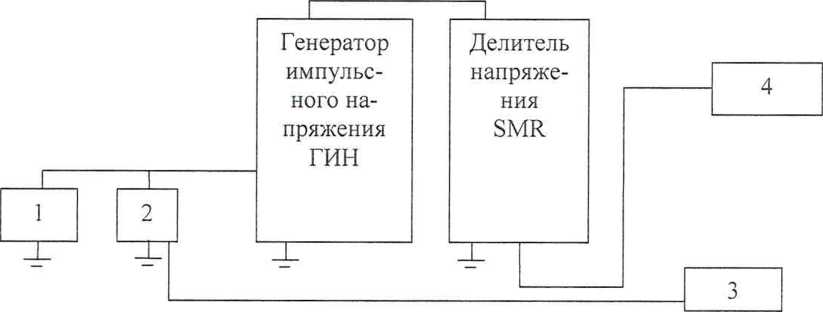

Рисунок 2 - Схема проверки линейности коэффициента масштабного преобразования на напряжении свыше 250 кВ

1 - Заряжающий генератор от ТИН; 2 - Делитель напряжения из состава СКВ-120/140; 3 -Вольтметр из состава СКВ-120/140; 4 - Регистратор микросекундных импульсов Ресурс-РИ.

• 9.2.4 Произведите измерения по п. 9.2.3, подавая последовательно с ГИН напряжение стандартизованного грозового импульса значениями, указанными в таблице 5 для модификаций SMR 10/770 и таблице 6 для модификации SMR 10/2200.

• 9.2.5 Произведите измерения по п.п. 9.2.3 - 9.2.4 подавая последовательно с ГИН напряжение стандартизованного грозового импульса отрицательной полярности.

Таблица 5 - Результаты измерений свыше 500 кВ для

й SMR10/770

Таблица 6 - Результаты измерений свыше 500 кВ для модификации SMR10/2200

где:

Uxx - значение напряжения на выходе поверяемого делителя;

Uox- значение напряжения, измеренное СКВ-120/140 для каждого значения Uxx; бКи - линейность коэффициентов масштабного преобразования поверяемого делителя;

Ux5oo - значение напряжения на выходе поверяемого делителя при 500 кВ;

Uo500 - значение напряжения, измеренное СКВ-120/140 при 500 кВ.

• 11.1 На основании результатов измерений из таблицы 4 рассчитайте погрешность коэффициентов масштабного преобразования поверяемого делителя по формуле:

5К = 100-(Ku3tUo/Ux □ Ки)! Ки

где:

• - Ки-эт - номинальное значение коэффициента масштабного преобразования эталонного делителя;

• - Ки - номинальное значение коэффициента масштабного преобразования поверяемого делителя.

Результаты расчетов погрешностей занести в соответствующие ячейки таблицы 4.

Результаты измерений считаются удовлетворительными, если полученные значения 5К не превышают ±1,0 %.

11.2 На основании результатов измерений из таблицы 5 или 6 рассчитайте линейность коэффициентов масштабного преобразования поверяемого делителя по формуле:

6Ки= 100-(1 -(UoX-Ux500)/(UxX-Uo500))

Результаты расчетов занести в соответствующие ячейки таблицы 5 или 6 в соответствии с поверяемой модификацией.

Результаты измерений считаются удовлетворительными, если полученные значения бКи не превышают ±1,0 %.

• 12.1 Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (НД) Министерства промышленности и торговли РФ.

7
