Паспорт «Паспорт. ЭСК-10603 электрод стеклянный комбинированный. ГРБА 418422.004-04 ПС» (ГРБА 418422.004-04 ПС)

ООО “Измерительная техника”

Паспорт

ГРБА 418422.004-04 ПС

• 1.1 Электрод стеклянный комбинированный ЭСК-10603 предназначен совместно с электронным преобразователем (например, иономером или рН-метром) для измерения активности ионов водорода (рН) в водных растворах.

• 1.2 Электрод изготавливается в соответствии с ГОСТ 22261-94 и техническими условиями ТУ 4215-004-35918409-2008.

• 2.1 Диапазон измерений рН при температуре раствора 20^оС - от 0 до 12.

Примечание: Верхний предел диапазона измерений указан для растворов с концентрацией ионов Na⁺, не превышающей 0,1 моль/дм³.

• 2.2 Отклонение водородной характеристики от линейности в диапазоне измерений рН и температуре раствора 20°С не более ±0,2 рН.

• 2.3 Диапазон температур анализируемой среды от 0° до 100°С.

• 2.4 Электрическое сопротивление измерительного электрода при температуре 20°С - от 10 до 80 МОм.

• 2.5 Электрическое сопротивление внутреннего электрода сравнения при температуре 20°С - не более 20 кОм

• 2.6 Крутизна водородной характеристики в ее линейной части по абсолютной величине, не менее:

• - 54,0 мВ/рН при температуре 5°С;

• - 57,0 мВ/рН при температуре 20°С;

• - 68,7 мВ/рН при температуре 80°С.

• 2.7 Значения координат изопотенциальной точки (рНи, Еи) и допустимые отклонения их от номинальных значений приведены в таблице 1.

Координаты изопотенциальной точки и соответствующий им шифр приведены на этикетке электродов. Шифр указан после обозначения типа электрода и отделен от него косой чертой “/”.

• 2.8 Потенциал (E1.65) измерительного электрода при выпуске из производства в растворе тетраоксалата калия (KH3C4O8*2H2O) с концентрацией 0,05 моль/дм³ при температуре раствора 20°С относительно внутреннего электрода сравнения и допустимые отклонения его от номинальных значений приведены в таблице 1.

Таблица 1

2.9 Потенциал внутреннего электрода сравнения при выпуске из производства в растворе хлорида калия с концентрацией 3 моль/дм³ при температуре раствора 20°С относительно электрода сравнения хлорсеребряного насыщенного равен (10 ± 5) мВ.

• 2.10 Скорость истечения раствора KCl концентрацией 3 моль/дм³ из электролитического мостика внутреннего электрода сравнения при 20^оС - от 0,1 до 3,0 см³/сутки.

• 2.11 Нестабильность потенциала внутреннего электрода сравнения за 8 часов работы - не более ±0,5 мВ.

• 2.12 Габаритные размеры электрода, мм, не более:

диаметр     - 12;

длина       - 165.

• 2.13 Характеристики соединительного кабеля и разъема приведены в таблице 2.

Таблица 2

Код кабеля приводится в скобках после обозначения типа электрода и шифра координат изопотенциальной точки.

• 2.14 Масса электрода с кабелем не более 120 г.

• 2.15 Сведения о содержании драгметаллов в одном электроде приведены в таблице 3.

Таблица 3

2.16 Электрод является невосстанавливаемым однофункциональным изделием.

3 КОМПЛЕКТНОСТЬ

• 4.1 Извлечь электрод из упаковки.

• 4.2 Убедиться в отсутствии механических повреждений электрода и соединительного кабеля.

Примечание : Наличие покрытия бурого цвета на проволочках, расположенных внутри электрода, и присутствие твердых частиц AgCl в жидкости, заполняющей электрод, необходимо для его работы и дефектом не является.

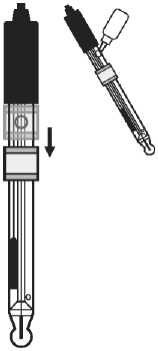

• 4.3 Сдвинуть вниз защитный поясок, закрывающий заливочное отверстие. Заполнить¹ электрод электролитом из флакона, входящего в комплект поставки, до уровня заливочного отверстия (рис 1, 2).

Внимани е! Использовать электрод после заполнения электролитом можно не ранее, чем через 8 ч. Это время необходимо для того, чтобы рабочее вещество встроенного электрода сравнения и пористая керамика электролитического ключа пропитались раствором. Для улучшения протекания этого процесса рекомендуется выполнить операции по 5.5 а).

• 4.4 Снять защитный колпачок и поместить рабочую мембрану (шарик) электрода в раствор HCl концентрацией 0,1 моль/дм³ и выдержать в нем не менее 8 ч.

Вн им а н и е! В защитном колпачке может быть залит кондиционирующий раствор.

Рис.2

Электролитически й ключ

Защитный колпачок

Рис.1

• 4.5 Перед началом измерений следует убедиться в отсутствии воздушных пузырей внутри рабочей мембраны (шарике) электрода. При необходимости удалить их встряхиванием (как встряхивают медицинский термометр), при этом пузыри должны переместиться в верхнюю часть электрода.

Примечание: если при использовании электрода для выполнения измерений, показания на приборе не стабилизируются, то следует выполнить рекомендации 5.5.а).

• 5.1 Перед началом измерений следует снять защитный колпачок и открыть заливочное отверстие.

5.2. Глубина погружения электрода в раствор при измерении pH должна быть не менее 16 мм.

• 5.3 Уровень электролита в электроде должен поддерживаться в пределах, показанных на рис. 1. При необходимости электролит следует доливать в электрод через заливочное отверстие.

Внимание! Для заполнения электрода должен применяться только раствор 3М KCl. Применение других электролитов недопустимо.

• 5.4 При измерениях уровень электролита в электроде должен быть выше уровня анализируемого раствора.

• 5.5 Если в процессе эксплуатации произошло нарушение истечения электролита из электрода в результате засорения пористой керамики электролитического ключа², то рекомендуется выполнить следующие действия:

а) открыть заливочное отверстие, взять резиновую грушу, приставить носик груши к заливочному отверстию и, нажимая на грушу, создать внутри электрода избыточное давление;

б) или поместить электрод в дистиллированную воду (рабочая мембрана электрода при этом не должна касаться дна стакана) и нагреть ее до кипения, выдержать в течение 5-10 мин и дать остыть естественным образом.

• 5.6 Рекомендуется раз в 4^6 месяцев полностью заменять электролит в электроде свежим раствором 3М KCl.

• 5.7 Не допускается применение электрода в растворах, содержащих фто-рид-ионы и вещества, образующие осадки и пленки на поверхности электрода.

• 5.8 Между измерениями электрод рекомендуется хранить в 3М растворе KCl.

• 6 ПРАВИЛА ХРАНЕНИЯ И

• 6.1 Транспортирование электрода (незаполненного электролитом) проводить в упаковке при температуре воздуха от минус 25 до плюс 55°С и относительной влажности воздуха не более 95% при 25°С.

• 6.2 Хранить электрод на складах в упаковке при температуре 5^40°С и относительной влажности воздуха 80% при 25°С.

• 7.1 Поверка электрода осуществляется один раз в год по методике ГРБА.418422.004МП “Электроды стеклянные комбинированные ЭСК-1. Методика поверки”.

Вн им а н и е! Перед выполнением поверки электролит в электроде следует полностью заменить. Для этого необходимо слить старый электролит, тщательно промыть внутреннюю полость электрода дистиллированной водой и заполнить ее свежим раствором 3М KCl. Операции по поверке должны выполняться не ранее чем через 8 часов после перезапол-нения электрода.

• 8.1 Изготовитель гарантирует соответствие электрода требованиям ТУ при соблюдении условий эксплуатации, транспортирования и хранения.

• 8.2 Гарантийный срок эксплуатации электрода 9 месяцев с момента продажи при наработке, не превышающей 1000 часов.

Гарантийный срок хранения 12 месяцев с момента изготовления.

• 8.3 В случае нарушения работоспособности электрода в период гарантийного срока, он должен быть направлен в адрес поставщика вместе со следующими документами:

- паспорт на электрод;

- акт с указанием выявленных неисправностей;

- извещение о непригодности (в случае выявления брака службами ЦСМ) с обязательным приложением протокола испытаний.

Адрес предприятия-изготовителя: 109202, г. Москва, Шоссе Фрезер,12; ООО «Измерительная техника», т. (495) 232-49-74, 232-42-14.

9.1 При проведении испытаний, обслуживании и эксплуатации соблюдать требования безопасности по ГОСТ 12.1.007-76

¹

В теплое время года электрод может поставляться заполненный электролитом. В этом случае он в подготовке по 4.3-4.4 не нуждается и может использоваться немедленно.

²

Признаком засорения электролитического ключа является ухудшение устойчивости показаний измерительного прибора.
