Методика поверки «Приборы контроля аппаратуры рельсовых цепей тональной частоты автоматизированные АПК-ТРЦ» (ВАРБ.422231.003 МП)

УТВЕРЖДАЮ

Заместитель генерального директора

>ург»

В. Павлов

2019 г.

Приборы контроля аппаратуры рельсовых цепей тональной частоты

Методика поверки

Санкт-Петербург

2019 год

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Приборы контроля аппаратуры рельсовых цепей тональной частоты автоматизированные АПК-ТРЦ

МЕТОДИКА ПОВЕРКИ

Дата введения "____"________2019 г.

Настоящая методика поверки распространяется на приборы контроля аппаратуры рельсовых цепей тональной частоты автоматизированные АПК-ТРЦ (далее прибор АПК-ТРЦ), изготовленные в соответствии с Техническими условиями ВАРБ.422231.001ТУ, и устанавливает методы и средства первичной и периодической поверки.

Интервал между поверками - 2 года.

В методике поверки использованы следующие сокращения:

АМ-сигнал - амплитудномодулированный сигнал;

Генератор ТРЦ - генератор рельсовых цепей тональной частоты;

Приемник ТРЦ - приемник рельсовых цепей тональной частоты

Таблица 1

Продолжение таблицы 1

• 1.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 1.3 Поверка прибора АПК-ТРЦ прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а прибор АПК-ТРЦ признают не прошедшим поверку.

• 2.1 Рекомендуемые средства поверки указаны в таблице 2.

• 2.2 Средства, использующиеся для поверки, должны быть поверены и аттестованы в установленном порядке.

• 2.3 Приведенные средства поверки могут быть заменены на их аналоги, обеспечивающие определение метрологических характеристик прибора АПК-ТРЦ с требуемой точностью.

Таблица 2

• 3.1 К поверке прибора допускаются лица:

прошедшие обучение в установленном порядке и аттестованные в качестве поверителей;

изучившие нормативные документы на поверяемые приборы;

• 4.1. При проведении поверки должны быть соблюдены следующие требования безопасности:

изложенные в руководстве по эксплуатации на поверяемый прибор и в эксплуатационной документации на средства поверки.

• -     средства поверки и поверяемые средства, а также вспомогательное оборудование должны иметь защитное заземление;

• -    меры безопасности при подготовке и проведении измерений должны соответствовать требованиям ГОСТ 12.2.007.0-75 ССБТ.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C:        20 ± 5;

• - относительная влажность воздуха, %           60 ± 20;

• -  атмосферное давление, кПа:                   95±11;

• -  напряжение питания , В:                      220±4,4

• 6.1 Поверитель должен изучить техническое описание и руководства по эксплуатации поверяемого прибора и используемых средств поверки.

• 6.2 Используемые средства поверки и поверяемый прибор должны быть заземлены в соответствии с требованиями ГОСТ 12.1.030-81 и прогреты в течение времени, указанного в руководстве по эксплуатации.

• 6.3 К работе допускаются лица, изучившие работу прибора АПК-ТРЦ и прошедшие проверку знаний по технике безопасности при работе с электроустановками напряжением до 1000 В.

• 6.4 Измерения электрических параметров производится по истечении времени установления рабочего режима поверяемого прибора и используемых средств поверки.

• 7.1.1 При внешнем осмотре устанавливают соответствие прибора следующим требованиям:

- отсутствие механических повреждений регулировочных и соединительных элементов, а также других внешних дефектов, влияющих на нормальную работу прибора АПК-ТРЦ, целостность гарантийных пломб;

• 7.1.2 В случае несоответствия прибора АПК-ТРЦ хотя бы одному из выше указанных требований, они считаются непригодными к применению, и поверка не производится до устранения выявленных замечаний.

• 7.1.3 Если замечания устранить невозможно, выдается извещение о непригодности с указанием причин.

• 7.2.1 Для идентификации программного обеспечения запустить программу «АПК-ТРЦ»

• 7.2.3 Проверить идентификационные данные ПО на соответствие значениям, приведенным в таблице 3.

Таблица 3

• 7.2.4 Прибор АПК-ТРЦ считается прошедшим операцию поверки с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

• 7.3.1 Подготовить схему соединений для проведения поверки согласно рисунку 1.

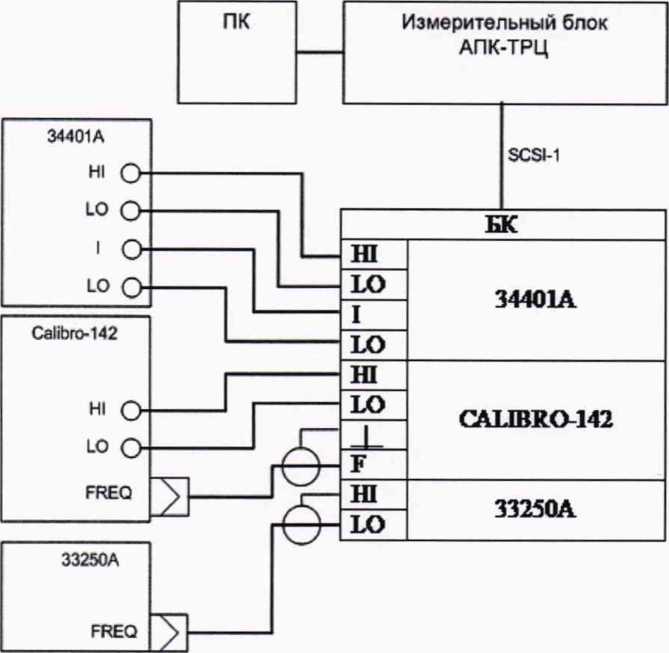

Рисунок 1 -Схема соединений для проведения поверки

Проводят проверку функционирования блока измерительного прибора АПК-ТРЦ с ПЭВМ в режиме «Самотестирование» по п.2.3.4 руководства по эксплуатации ВАРБ.422231.002 РЭ по окончании проверки на экране монитора отображаются результаты проверки и заключение о годности прибора АПК-ТРЦ.

Протокол самотестирования прибора АПК-ТРЦ должен соответствовать протоколу, приведенному на рисунке 2.

Протокол самотестирования АПК-ТРЦ

Результаты испытаний:

Электрические параметры по п.1-11 соответствуют нормативным значениям.

Рисунок 2 -Протокол результатов самотестирования

• 7.3.2 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если полученный протокол по результатам самотестирования соответствует нормативным значениям.

7.4.1. Собрать схему в соответствии с рисунком 1.

• 7.4.2 Выполнить подготовку прибора АПК-ТРЦ согласно п. 2.3. РЭ

• 7.4.3 Для запуска измерений нажимают кнопку «Настройка программы», выбирают пункт «Выборочные измерения» и далее выбирают пункты соответствующие измеряемым параметрам. Графический интерфейс выборочных измерений приведен на рисунке 3. Все сообщения и результаты измерений фиксируются в окне «Статус измерений».

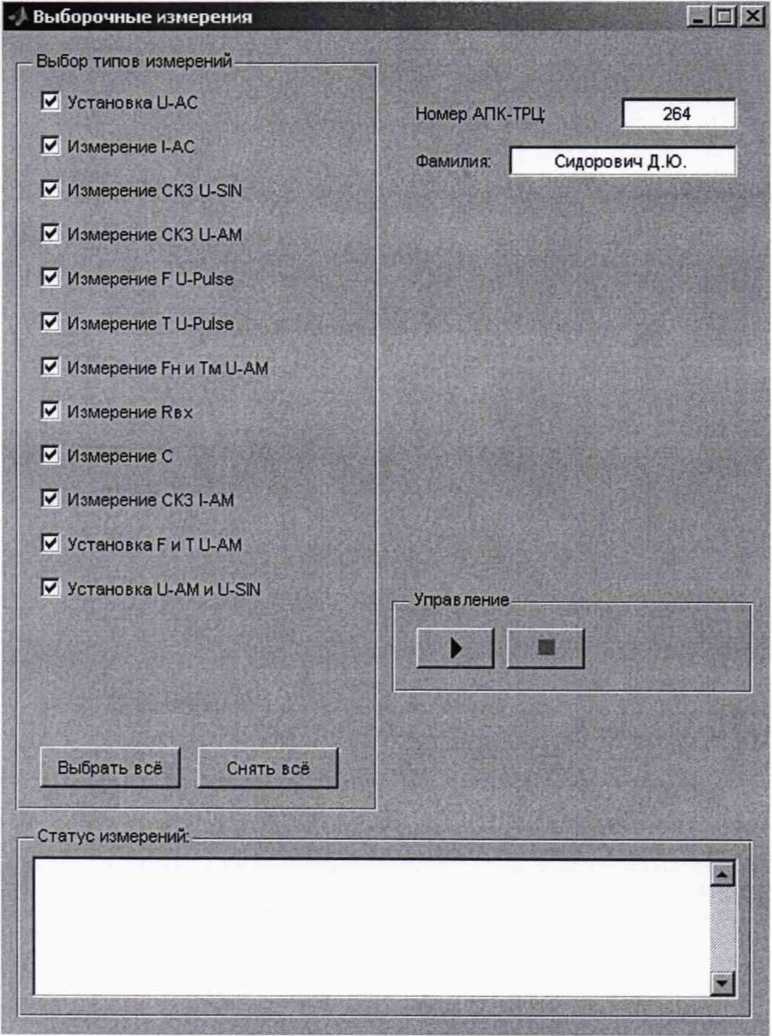

Рисунок 3 - Вид графического интерфейса выборочных измерений

• 7.4.4 Выбирают в меню выбора типов измерений пункт «Установка U-АС». Устанавливают для мультиметра 34401А режим измерения напряжения переменного тока.

• 7.4.5 Нажимают кнопку «Настройка программы» далее выбирают пункт «Выборочные измерения». После появления в окне «Статус измерений» установленное значение выходного напряжения переменного тока (Ux,B), измеряют мультиметром 34401А напряжения переменного тока (иизм, В). Результаты измерений выходного напряжения переменного тока частотой 50 Гц сохраняют в таблице 4.

Таблица 4

• 7.4.6 Повторяют измерение для остальных значений выходного напряжения, приведённых в таблице 4. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.4.7 Вычисляют относительную погрешность установки выходного напряжения переменного тока по формуле, %:

5 = 100*(Uh3m - Ux)/Ux,

где Иизм - измеренное значение напряжения переменного тока частотой 50 Гц, В; Ux - установленное значение выходного напряжения переменного тока, В.

• 7.4.8 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность установки выходного напряжения переменного тока находится в пределах ±2 % или предельные значения измеряемого напряжения соответствуют данным, указанным в таблице 4.

• 7.5.1  Выбирают на АПК-ТРЦ пункт «Измерение I-AC». Устанавливают для мультиметра 34401А режим измерения силы переменного тока. На блоке калибровки устанавливается сопротивление 33 Ом.

• 7.5.2 Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение силы переменного тока (1изм, мА), на дисплее мультиметра 34401А - измеренное значение силы переменного тока на сопротивлении 33 Ом (1о, мА). Результаты измерения силы переменного тока АПК-ТРЦ (1изм) и мультиметром 34401А (1о) сохраняют в таблице 5.

Таблица 5

• 7.5.3  Повторяют измерение для остальных значений, приведённых в таблице 5. Сообщение "Измерение завершено" свидетельствует о завершении данного типа измерений.

• 7.5.4 Вычисляют относительную погрешность измерения переменного тока частотой 50,420 и 580 Гц, %:

5 = 100*(1изм-1о)/ 1о,

где 1изм - измеренное значение силы переменного тока, А.

1о - измеренное значение силы переменного тока по мультиметру 34401, А.

• 7.5.5 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения силы переменного тока находится в пределах ±5 % в диапазоне от 100 до 1000 мА.

• 7.6.1  Выбирают на АПК-ТРЦ пункт «Измерение СКЗ U-SIN». Устанавливают на калибраторе Calibro 142 выходное напряжение Uo=0,l В и частоту переменного тока 20 Гц.

• 7.6.2  Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение среднеквадратического значения напряжения гармонического синусоидального сигнала (Г1скз,В). Результат измерения АПК-ТРЦ сохраняют в таблице 6.

Таблица 6.

• 7.6.3  Повторяют измерение для остальных значений выходного напряжения на частотах, приведённых в таблице 6. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.6.4 Вычисляют относительную погрешность измерения среднеквадратического значения напряжения сигнала, %:

5= 100x(Uck3-Uo)/Uo,

где искз - измеренное значение среднеквадратического напряжения гармонического синусоидального сигнала, В,

Uo -установленное значение выходного напряжения на калибраторе Calibro-142, В.

• 7.6.5 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения среднеквадратического значения напряжения находится в пределах ±2 % в диапазоне от 0,1 до 40 В или предельные значения измеряемого напряжения соответствуют данным, указанным в таблице 6.

• 7.7.1  Выбирают на АПК-ТРЦ пункт «Измерение СКЗ U-АМ». Устанавливают для генератора 33250А выходное напряжение UCK3 =0,0125 В, задают частоту несущей AM сигнала 420 Гц, форму колебаний SIN, включают режим AM, задают частоту модулирующего сигнала 8 Гц, глубину модуляции 100 % и форму модулирующего сигнала PULSE. Устанавливают на мультиметре 34401А режим измерения напряжения переменного тока.

• 7.7.2 Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображаются результаты измерения среднеквадратического значения напряжения AM-сигнала (Uck3, В), а на дисплее мультиметра 34401А появится измеренное значение среднеквадратического напряжения (U0, В) на выходе трансформатора блока коммутации (БК), [коэффициент трансформации по напряжению Ктр=8]. Результаты измерения сохраняют в таблице 7.

Таблица 7

• 7.7.3  Повторяют измерение для остальных параметров AM сигнала, приведённых в таблице 7. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.7.4 Вычисляют относительную погрешность измерения среднеквадратического значения на-пряжения AM сигнала, %:

5= 100x(Uck3-Uo)/Uo,

где искз - измеренное значение среднеквадратического напряжения сигнала, В;

Uo - измеренное значение среднеквадратического напряжения сигнала по мультиметру 34401, В.

• 7.7.5 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения среднеквадратического значения напряжения находится в пределах ±4 % в диапазоне от 0,1 до 40 В.

• 7.8.1  Выбирают на АПК-ТРЦ пункт «F U-Pulse». Для Calibro-142 устанавливают режим генерации частоты, задают форму сигнала PWMSYM, DUTY = 50 %, напряжение выходного сигнала 10 В и частоту повторения импульсов Fo = 420 Гц.

• 7.8.2 Нажать кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение частоты повторения импульсов (Fh3m, мс). Результат измерения сохраняют в таблице 8.

Таблица 8

• 7.8.3  Повторяют измерение для остальных значений частот, приведённых в таблице 8. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.8.4 Вычисляют относительную погрешность измерения частоты повторения выходного сигна-ла, %:

5 = 100x(Fh3m - Fo)/Fo,

где Fh3m - измеренное значение частоты повторения импульсов, Гц;

Fo - установленное значение частоты повторения импульсов, Гц.

• 7.8.5 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если значение относительной погрешности измерения частоты повторения импульсов на контрольной точке генератора ТРЦ находится в пределах ±0,01 % в диапазоне от 420 до 5555 Гц или предельные значения измеряемой частоты повторения импульсов соответствуют данным, указанным в таблице 8.

• 7.9.1    Выбирают на АПК-ТРЦ пункт «Измерение Т U-Pulse». Для Calibro-142 устанавливают режим генерации частоты, задают форму сигнала PWMSYM, DUTY = 50 %, напряжение выходного сигнала 10В и период повторения импульсов То =125 мс.

• 7.9.2    Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается период повторения импульсов (Тизм, мс). Результат измерения периода повторения импульсов сохраняют в таблице 9.

Таблица 9

• 7.9.3    Повторяют измерение для остальных значений, приведенных в таблице 9. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.9.4    Вычисляют относительную погрешность измерения периода повторения импульсов, %:

8 = 100*(Тизм - То)/То,

где Тизм - измеренное значение периода повторения импульсов, мс;

То - установленное значение периода повторения импульсов, мс.

• 7.9.5    Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения периода повторения импульсов на контрольной точке генератора ТРЦ находится в пределах ±0,1 % в диапазоне от 83,3 до 125 мс или предельные значения измеряемого периода повторения импульсов соответствуют данным, указанным в таблице 9.

• 7.10 Определение диапазона и относительной погрешности измерения несущей частоты AM сигнала и периода повторения импульсов модулирующего сигнала на выходе генератора ТРЦ

• 7.10.1    Выбирают на АПК-ТРЦ пункт «Измерение Fh и Тм U-АМ». Устанавливают для генератора 33250А СКЗ напряжения выходного сигнала 1,0 В, задают частоту несущей AM-сигнала FHec =420 Гц, форму колебаний SIN, включают режим амплитудной модуляции (AM), задают частоту модулирующего сигнала Рмод=8 Гц, глубину модуляции 100 % и форму модулирующего сигнала PULSE.

• 7.10.2    Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображаются измеренные значения частоты несущей АМ-сигнала (FH3M, Гц) и периода модуляции (Тизм, мс). Результаты измерения сохраняют в таблице 10.

Таблица 10

Продолжение таблицы 10

• 7.10.3    Повторяют измерение для остальных параметров AM сигнала, приведённых в таблице 10. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.10.4    Определяют относительные погрешности измерения частоты несущей AM сигнала и периода повторения импульсов модулирующего сигнала на выходе генератора по формулам, %:

5 = 100*(Fh3m - FHec)/FHec,

где Fh3m -измеренное значение частоты, Гц;

FHec - установленное значение несущей частоты, %.

5 = 100*(Тизм - 1/Рмод)*Рмод,

где Тизм - измеренное значение периода модуляции, с;

Рмод - установленное значение модулирующей частоты, Гц.

• 7.10.5 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если значение относительной погрешности измерения несущей частоты AM сигнала находится в пределах ±0,5 % в диапазоне от 420 до 5555 Гц и значение относительной погрешности измерения периода повторения импульсов модулирующего сигнала находится на выходе генератора ТРЦ в пределах ±1,0 % в диапазоне от 83,3 до 125 мс или предельные значения измеряемых параметров соответствуют данным, указанным в таблице 10.

• 7.11.1    Выбирают на АПК-ТРЦ пункт «Измерение Rbx». Устанавливают для Calibro-142 режим симуляции сопротивления и задают значение сопротивления Ro =5 Ом.

• 7.11.2    Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение сопротивления (Яизм, Ом). Результат измерения сохраняют в таблице 11.

Таблица 11

• 7.11.3 Повторяют измерение для остальных значений сопротивлений, приведённых в таблице 11. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.11.4    Определяют относительную погрешность измерения сопротивления, %:

5 = 100*(Rh3m - Ro)/Ro,

где Rh3m - измеренное значение сопротивления Ом;

Ro - значение сопротивления, установленного на калибраторе Calibro 142, Ом.

• 7.11.5    Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения входного сопротивления приемника ТРЦ находится в пределах ±10 % для диапазона (5-10) Ом и ±2,5 % для диапазона (100-200) Ом или предельные значения измеряемого сопротивления соответствуют данным, указанным в таблице 11.

• 7.12.1    Выбирают на АПК-ТРЦ пункт «Измерение С». Устанавливают для Calibro-142 режим симуляции электрической ёмкости и задают значение электрической ёмкости Со =0,1 мкФ.

• 7.12.2    Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение электрической емкости (Сизм, мкФ). Результат измерения сохраняют в таблице 12.

Таблица 12

• 7.12.3    Повторяют измерение для остальных значений электрической ёмкости конденсаторов, приведённых в таблице 12. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.12.4    Определяют относительную погрешность измерения ёмкости, %:

8 = 100х(Сизм - Со)/Со,

где Сизм - измеренное значение ёмкости, мкФ;

Со - значение электрической ёмкости, установленной на Calibro-142, мкФ.

• 7.12.5    Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения электрической ёмкости конденсаторов не превышают ±5 % в диапазоне от 0,1 до 3,0 мкФ или предельные значения измеряемой электрической ёмкости конденсаторов соответствуют данным, указанным в таблице 12.

• 7.13 Определение диапазона и относительной погрешности измерения среднеквадратического значения сила переменного тока AM сигнала в диапазоне частот 420...5555 Гц

• 7.13.1 Выбирают на АПК-ТРЦ пункт «Измерение СКЗ I-АМ». Устанавливают на АПК-ТРЦ значение частоты несущей АМ-сигнала 420 Гц и значение частоты модуляции 12 Гц. Устанавливают для Calibro-142 режим симуляции сопротивления и задают значение сопротивления 100 Ом. Устанавливают на мультиметре 34401А режим измерения силы переменного тока.

• 7.13.2    Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение силы переменного тока (1изм, мА). На дисплее мультиметра 34401А отображается измеренное значение силы переменного тока на сопротивлении установленное на калибраторе Calibro 142 (Io, мА). Результаты измерения сохраняют в таблице 13.

• 7.13.3    Повторяют измерение для остальных значений, приведённых в таблице 13. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

Таблица 13

• 7.13.4    Определяют относительную погрешность измерения силы тока, %:

5 = 100х(1изм-1о)/ 1о,

где 1изм - измеренное значение силы переменного тока, мА,

1о - измеренные значения силы переменного тока по мультиметру 34401, мА.

• 7.13.5    Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность измерения среднеквадратического значения силы тока AM сигнала находится в пределах ±5,0 % в диапазоне от 1,5 до 7,0 мА или предельные среднеквадратические значения измеряемой силы тока соответствуют данным, указанным в таблице 13.

• 7.14 Определение диапазона и относительной погрешности установки частоты гармонического синусоидального сигнала и периода повторения импульсов модулирующего сигнала внутреннего генератора АПК-ТРЦ

• 7.14.1    Выбирают на АПК-ТРЦ пункт «Установка F и Т U-АМ». Устанавливают значение частоты выходного гармонического синусоидального сигнала 420 Гц или периода повторения импульсов модулирующего сигнала 83,3 мс. Устанавливают для мультиметра 34401А режим измерения частоты (периода).

• 7.14.2    Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается установленное значение частоты Fo =420 Гц или периода То = 83,3 мс. На дисплее мультиметра 34401 отображается измеренное значение частоты гармонического синусоидального сигнала (Fh3m, Гц) или периода повторения импульсов модулирующего сигнала (Тизм, мс) на выходе генератора АПК-ТРЦ. Результаты измерения сохраняют в таблицах 14 и 15.

Таблица 14

Таблица 15

• 7.14.3    Повторяют измерение для остальных значений частоты гармонического синусоидального сигнала и периода повторения импульсов модулирующего сигнала, приведённых в таблицах 14 и 15 соответственно. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.14.4    Определяют относительную погрешность установки частоты выходного сигнала, %:

6 = 100x(Fo-Fh3m)/Fo,

где Fh3m -измеренное значение частоты выходного гармонического синусоидального сигнала, Гц;

Fo - установленные значения частоты выходного гармонического синусоидального сигнала, Гц.

• 7.14.5    Определяют относительную погрешность установки периода повторения импульсов модулирующего сигнала, %:

5= 100х(То-Тизм)/То,

где Тизм - измеренное значение периода повторения импульсов модулирующего сигнала, мс;

То - установленное значения периода повторения импульсов модулирующего сигнала, мс.

• 7.14.6    Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность установки частоты гармонического синусоидального сигнала находится в пределах ±0,05 % в диапазоне от 420 до 5555 Гц и относительная погрешность установки периода повторения импульсов модулирующего сигнала находится в пределах ±0,5 % или предельные значения установленной частоты и периода повторения импульсов соответствуют данным, указанным в таблицах 14 и 15 соответственно.

• 7.15 Определение диапазона и относительной погрешности установки напряжения гармонического и AM-сигнала внутренного генератора АПК-ТРЦ на нагрузке 1500±150 Ом

• 7.15.1 Выбирают на АПК-ТРЦ пункт «Установка U-AM и U-SIN». Устанавливают значение напряжения выходного сигнала 0,1 В частотой гармонического синусоидального сигнала 420 Гц. Устанавливают для мультиметра 34401А режим измерения напряжения переменного тока.

• 7.15.2 Нажимают кнопку «Начать измерение». По окончании измерения в окне «Статус измерений» отображается измеренное значение напряжения выходного гармонического сигнала или AM-сигнала (Uo=0,lB). На дисплее мультиметра 34401А отображается измеренное значение напряжения выходного гармонического синусоидального сигнала или AM-сигнала (иизм,В). Результаты измерения сохраняют в таблице 16.

Таблица 16

• 7.15.3 Повторяют измерение для остальных значений, приведённых в таблице 16. Сообщение «Измерение завершено» свидетельствует о завершении данного типа измерений.

• 7.15.4 Определить относительную погрешность установки напряжения выходного сигнала, %:

5 = 100х( Uo - Uh3m)/Uo,

где Иизм - измеренное значение напряжения по мультиметру 34401, В;

Uo - значение напряжения, установленного на АПК-ТРЦ, В.

• 7.15.5 Прибор АПК-ТРЦ считать прошедшим операцию поверки с положительным результатом, если относительная погрешность установки выходного напряжения гармонического синусоидального сигнала находится в пределах ±2,0 % в диапазоне от 0,1 до 6,5 В для непрерывной генерации и ±4,0 % для AM сигнала (при коэффициенте модуляции 100 %) в диапазоне от 0,1 до 4,0 В на нагрузке 1500±150 Ом или предельные значения установленного выходного напряжения соответствуют данным, указанным в таблице 16.

• 8.1. При выполнении операций поверки оформляются протоколы по произвольной форме.

• 8.2. При положительных результатах поверки оформляют установленной форме и наносят знак поверки в соответствии России от 02.07.2015 №1815.

  свидетельство о поверке в с приказом Минпромторга

  признается непригодным к в соответствии с приказом

• 8.3. При отрицательных результатах поверки комплекс применению и на него выдается извещение о непригодности Минпромторга России от 02.07.2015 №1815 с указание ричин непригодности.

  Начальник отдела № 433



  В.П. Лукьянов

  Д.В. Клюхин

Начальник сектора отдела № 433
