Инструкция «ГСИ. Резервуары(танки) стальные горизонтальные РГС-370, РГС-470, РГС-270» (МП 1077-7-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные РГС-370, РГС-470, РГС-270

МЕТОДИКА ПОВЕРКИ

МП 1077-7-2019

Тел

Казань 2019 г.

	Предисловие
1 РАЗРАБОТАНА	Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром (ФГУП «ВНИИР»)
ИСПОЛНИТЕЛИ:	А.В. Кондаков, В. М. Мигранов
2 УТВЕРЖДЕНА	ФГУП «ВНИИР» 12 августа 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров танка

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки....6

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Операции поверки

• 11 Проведение поверки танка

  • 11.1 Внешний осмотр

  • 11.2 Измерения высот параметров танка

  • 11.3 Измерения ширин параметров танка

  • 11.4 Измерения длин параметров танка

  • 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

  • 11.6 Измерения координаты точки измерений базовой высоты и уровня жидкости

  • 11.7 Измерения высоты превышения точки касания дна измерительной трубы грузом

рулетки

• 11.8 Определение объемов внутренних деталей

• 11.9 Измерения базовой высоты танка

• 12 Обработка результатов измерений

• 13 Составление градуировочной таблицы

• 14 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные горизонтальные

РГС-370, РГС-470, РГС-270

Методика поверки МП 1077-7-2019

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные горизонтальные резервуары (танки) номинальной вместимостью 370 м³ (РГС-370), 470 м³ (РГС-470), 270 м³ (РГС-270) речных наливных судов (танкеров) проекта 1754 БМ («Капитан Спиридонов», «Малая Земля»), предназначенных для измерения объема нефти и нефтепродуктов, а также их приема, отпуска и транспортировки в составе наливного судна проекта 1754 БМ.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 10528-90 Нивелиры. Общие технические условия;

ГОСТ 13837-79 Динамометры общего назначения. Технические условия.

3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

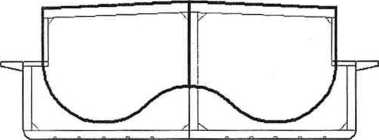

• 3.1 резервуар (танк) стальной горизонтальный: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), и криволинейным днищем, с индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Днище представляет поверхность, образованную вогнутой и выпуклой цилиндрическими поверхностями (рисунок А.1).

• 3.2 поверка танка наливного судна (далее - танк): Совокупность операций, выполняемых организациями, аккредитованными на право поверки с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

• 3.3 градуировочная таблица: Зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20 °C. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

• 3.4 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

• 3.5 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

• 3.6 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

• 3.7 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

• 3.8 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

• 3.11 базовая высота танка : Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

• 3.12 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

• 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

• 3.14 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

4 МЕТОД ПОВЕРКИ

• 4.1 Поверку резервуара (танка) проводят геометрическим методом

  • 4.1.1 Вместимость танка определяют по результатам измерений длины, ширины и высоты стенки танка и параметров днища (рисунок А.2). При этом по поперечным переборкам измеряют только ширину поясов.

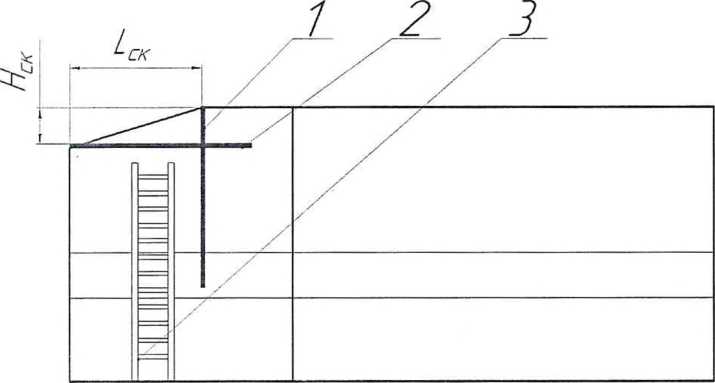

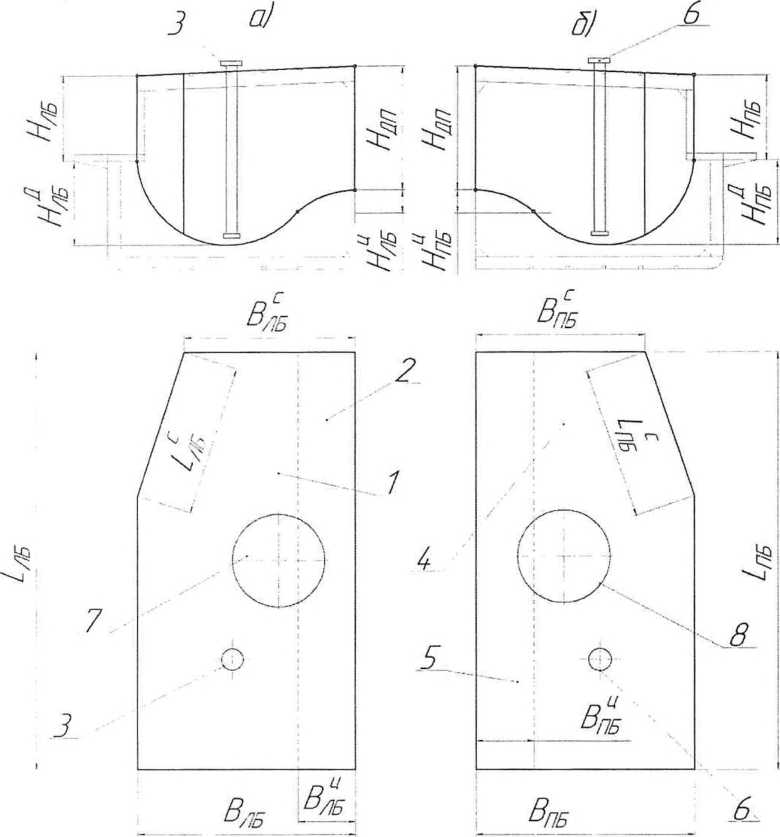

  • 4.1.2 При поверке танка со скошенной частью (рисунок А.З) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов и параметров днища, образованных в прямолинейной и скошенной частях танка.

  • 4.1.3 Измерения параметров проводят изнутри танка.

5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

• 5.1 Требования к погрешности измерений параметров танка

5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица!

Наименование параметра	Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3
	270, 370	470
Длина переборки, мм	±6,0	± 6,5
Ширина переборки, мм	±6,0	± 6,5
Высота переборки, мм	±6,0	±6,5
Объем внутренних деталей, м3	±0,020	± 0,025

• 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах :

± 0,25 % - для резервуаров РГС-270, РГС-370;

± 0,20 % - для резервуаров РГС -470.

• 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

• 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

  • 5.2.1 При поверке танка применяют рабочие эталоны и вспомогательные средства поверки.

    • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

    • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10; 20 и 30 м.

    • 5.2.1.3 Нивелир по ГОСТ 10528 с двумя телескопическими рейками, длиной не менее 3000 мм, оборудованными круглыми уровнями, с приспособлениями, обеспечивающих позиционирование в вертикальной и горизонтальной плоскостях.

  • 5.2.2 Вспомогательные средства поверки:

    • 5.2.2.1 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

    • 5.2.2.2 Термометр с ценой деления 1° С и диапазоном измерений от 0 до 50° С по ГОСТ 28498.

    • 5.2.2.3 Газоанализатор типа АНТ-2М по [2].

    • 5.2.2.4 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

    • 5.2.2.5 Мел, щетки (металлические), лестницы переносные две штуки длиной не менее 3 метров и шириной не более 500 мм, микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствующем порядке.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1 Поверку резервуаров (танков), проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в соответствии с действующим законодательством Российской Федерации на право проведения поверки.

• 6.2 Поверку резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками.

• 6.3 Интервал между поверками - 5 лет.

7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации в качестве поверителя в установленном порядке.

• 7.2 К проведению работ допускаются лица, изучившие настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

• 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 7.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 7.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 7.7 В процессе измерений параметров резервуара обеспечивают двух или трех кратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

8 УСЛОВИЯ ПОВЕРКИ

• 8.1 При поверке соблюдают следующие условия.

  • 8.1.1 Измерения параметров танка проводят изнутри его.

  • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

  • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С.

9 ПОДГОТОВКА К ПОВЕРКЕ

• 9.1 При подготовке к поверке проводят следующие работы.

  • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

  • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

• 9.2 Подготавливают танки к проведению необходимых измерений.

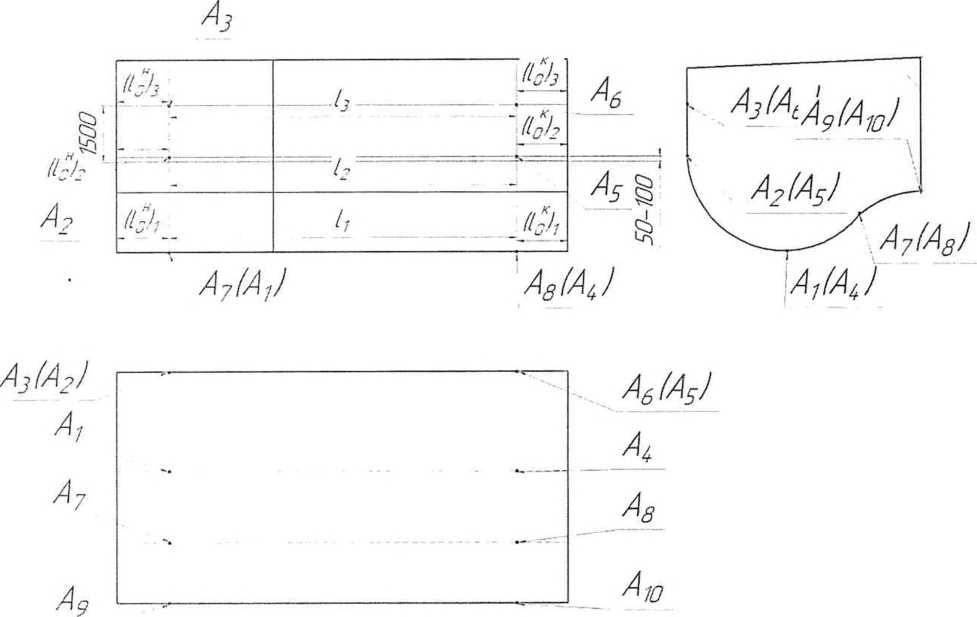

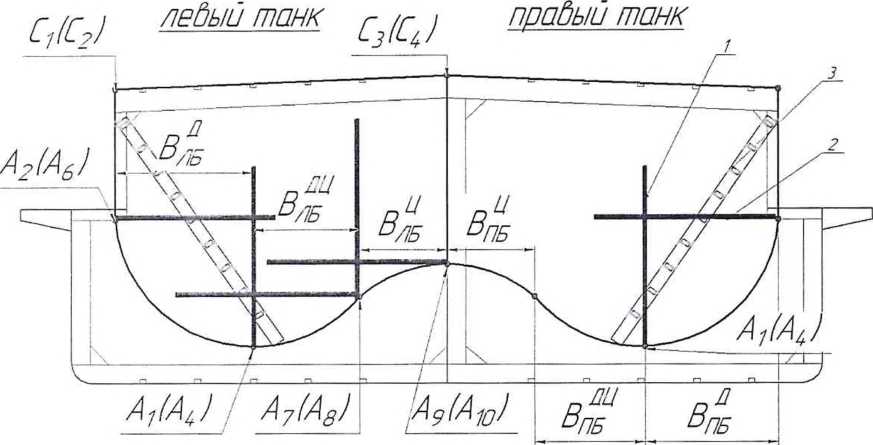

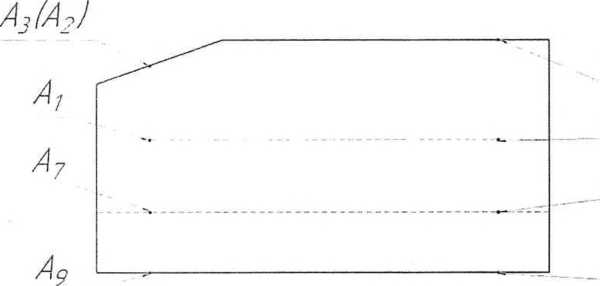

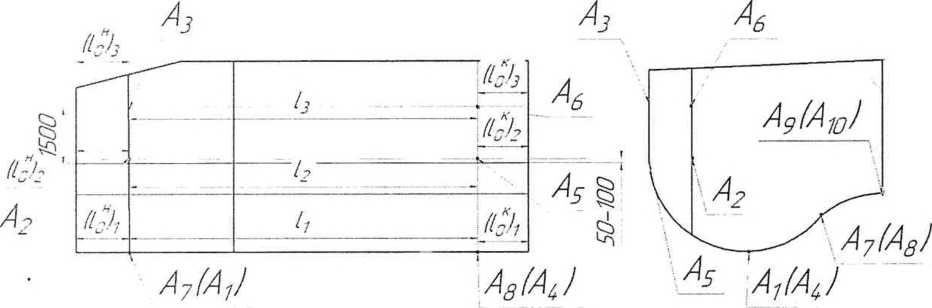

  • 9.2.1 Подготавливают точки измерений на днище и на боковой переборке в следующей последовательности (рисунки А.5, А.6):

а) на стенке бортовой переборки мелом отмечают точку Д₂ ^с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) \Jq ) равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 50-100 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

б) на стенке бортовой переборки мелом отмечают точку Д₅ с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/q j равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 50-100 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

в) на стенке бортовой переборки мелом отмечают точку Д₃ с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/q j равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 1500 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

г) на стенке бортовой переборки мелом отмечают точку Д₆ с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/J j равной в пределах 500 мм;

• - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 1500 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

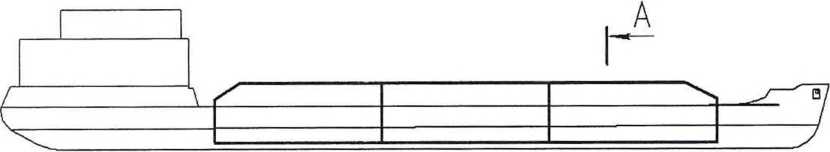

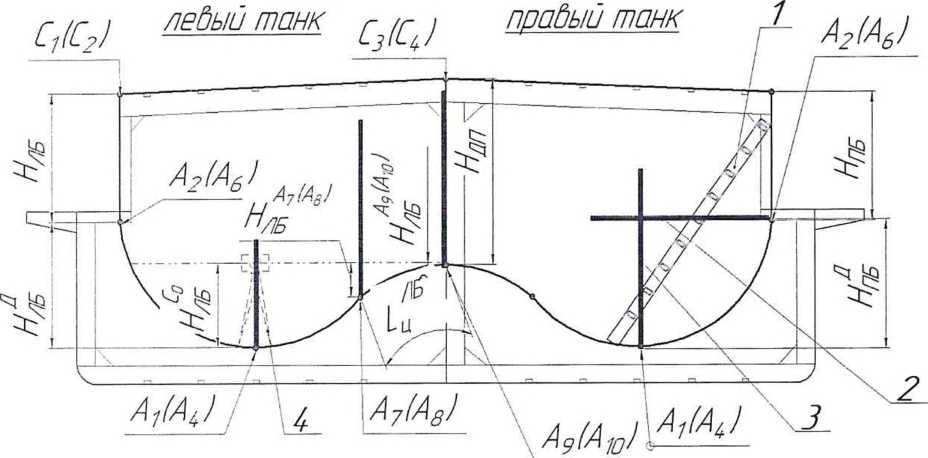

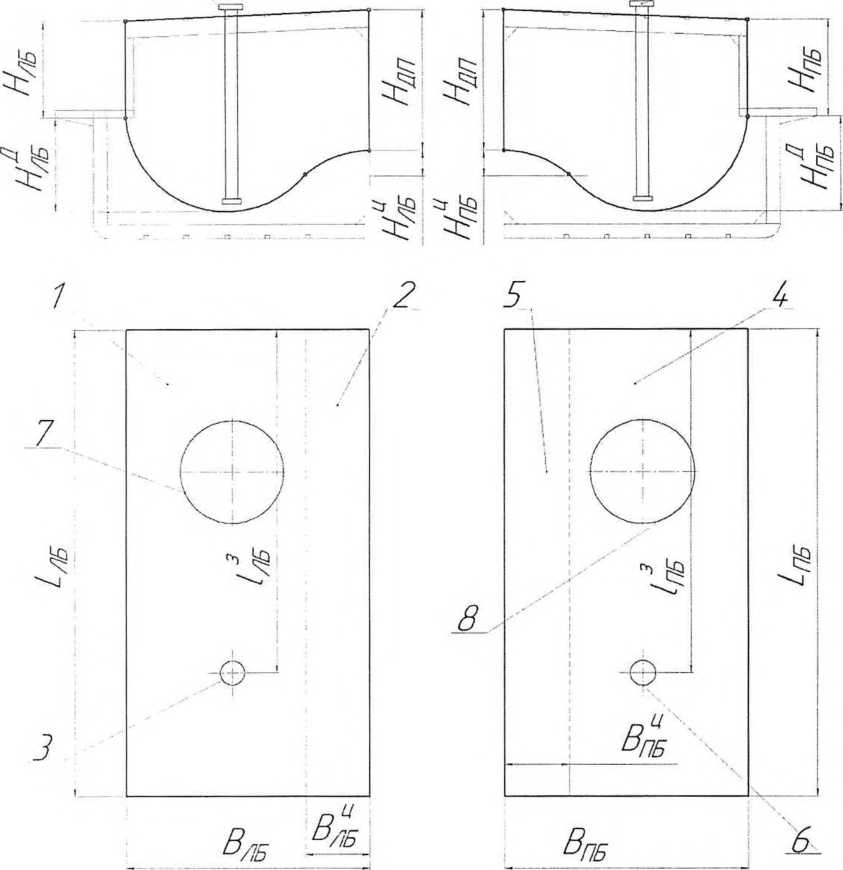

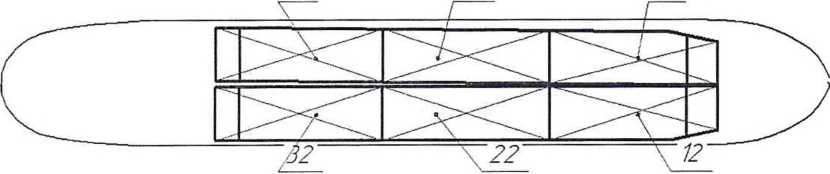

д) на днище левого танка (поз. 2-3 рисунок А.1) мелом отмечают точку А, (рисунок А.5, А.6) с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (Jq ) равной в пределах 500 мм;

• - в вертикальной плоскости, как приближенное расположение точки на нижней образующей цилиндрической поверхности;

е) на центральной части днища левого танка (поз. 3-4) мелом отмечают точку Д₄ (рисунок А.5, А.6) с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) ) равной в пределах 500 мм;

• - в вертикальной плоскости - в точке, расположенной на горизонтальной сварном шве в месте примыкания поверхности центральной части днища и диаметральной продольной переборки;

ж) на центральной части днища левого танка отмечают точку А₇ с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/₉ ) равной в пределах 500 мм;

• - в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1);

и) на центральной части днища левого танка отмечают точку Д₈ ^с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/₈ j равной в пределах 500 мм;

• - в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А.1) и выпуклой поверхности (поз. 3-7 рисунок А.1).

к) на диаметральной переборке левого танка отмечают точку Д₉ с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/₉ j равной в пределах 500 мм;

• - в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой;

л) на диаметральной переборке левого танка отмечают точку А]₀ с координатами:

• - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (Jq j равной в пределах 500 мм;

• - в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А.1) и диаметральной переборкой.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

• 9.2.2 Выполняя аналогичные операции по 9.2.1 проводят подготовку танков правого борта с учетом зеркальной симметрии конструкции.

10 ОПЕРАЦИИ ПОВЕРКИ

• 10.1 При проведении поверки танка выполняют операции, указанные в таблице 2.

Таблица 2

Наименование операции	Номер пункта, подпункта Инструкции
Внешний осмотр	11.1
Измерения высот параметров танка:	11.2
- измерение высоты танка по борту	11.2.1
- измерение высоты днища	11.2.2
- измерение высоты диаметральной переборки танка	11.2.3
- измерение высоты центральной части днища	11.2.4
Измерения ширин параметров танка:	11.3
- измерение ширины днища	11.3.1
- измерение ширины центральной части днища	11.3.2
- измерение длины дуги центральной части днища	11.3.3
- измерение ширины носового скоса в нижней части днища	11.3.4
Измерения длин параметров танка:	11.4
- измерение длины борта танка	11.4.1
- измерение длины днища танка	11.4.2
- измерение центральной части днища	11.4.3
- измерение длины диаметральной переборки	11.4.4
- измерение длины нижнего скоса кормовых танков	11.4.5
Измерения параметров верхнего скоса носовых и кормовых танков	11.5
Измерения координаты точки измерений базовой высоты и уровня жидкости	11.6
Измерение высоты превышения точки касания дна измерительной трубы грузом рулетки	11.7
Определение объемов внутренних деталей	11.8
Измерение базовой высоты танка	11.9

11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

• 11.1 Внешний осмотр

  • 11.1.1 При внешнем осмотре танка проверяют:

• - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц (трапов) и помостов;

• - чистоту внутренней поверхности танка;

• - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

• 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка в соответствии со схемой измерений.

• 11.2 Измерения высот параметров танка

Измерения высот параметров танка проводят с применением нивелира с рейкой и измерительной рулеткой с грузом.

• 11.2.1 Измерение высоты танка по борту.

Измерения высоты танка по борту Н_ЛБ (рисунок А.8) проводят с применением лестницы и измерительной рулетки с грузом.

Схема расположения лестницы приведена на рисунке А.4.

Измерения проводят в носовой части танка и кормовой части танка.

Измерение высоты по борту Н_ЛБ проводят измерительной рулеткой с грузом от точки до точки А₂ - для кормовой части танка и от точки С₂ до точки А₆ - для носовой части танка.

Примечание - В обозначениях точек измерений на рисунках вида, например А,(А₄), первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм. Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.2 Измерение высоты днища.

Измерение высоты днища Н_ЛБ левого танка и высоты Н_ЛБ правого танка (рисунок А.8) проводят с применением вертикально-ориентированной и горизонтальноориентированной реек.

Измерения проводят два специалиста.

• 11.2.2.1 Первый специалист располагается на лестнице (поз.1 рисунок А.8), совмещает конец рейки (поз. 2 рисунок А.8) сточкой A₂(Ag) > размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

• 11.2.2.2 Второй специалист обеспечивает вертикальность второй рейки (поз.З рисунок А.8) по круговому уровню и параллельно перемещая рейку определяет расположение нижней точки А.,(А₄), предварительно размеченной по перечислению д) или е) пункта 9.2.1, как максимальное расстояние Н_лв или Н_ЛБ, отмечают мелом положение точки и снимает показания с вертикальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.3 Измерение высоты диаметральной переборки танка.

Измерение высоты диаметральной переборки (поз. 4-8 рисунок А.1) танка Н_дп проводят с применением измерительной рулетки с грузом. Измерения проводят с лестницы в носовой и кормовой части танка.

Совмещая ленту рулетки с точкой С₃ (С₄) опускают груз рулетки то точки Ад (А₁₀) и считывают показания с ленты, как вертикальное расстояние Н_дп (рисунок А.8).

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.4 Измерение высоты центральной части днища.

  • 11.2.4.1 Измерения высоты центральной части днища проводят с применением нивелира и вертикально-ориентированной рейки.

  • 11.2.4.2 Нивелир устанавливают на днище танка в центральной его части. Проводят горизонтирование нивелира и подготовительные операции перед проведением измерений в соответствии руководством по эксплуатации прибора.

  • 11.2.4.3 Устанавливают рейку в уточненную точку А^А^), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения Нд°_Б, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.4.4 Устанавливают рейку в точку         контроль вертикального позицио

нирования проводят по круговому уровню. Проводят измерение высоты превышения

А-’t А~ |

Н_ПБ > ^мм- Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.2.4.5 Устанавливают рейку в точку Дд(А|₀), контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

^А'° - ^мм- Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

• 11.3 Измерения ширин параметров танка

Измерения ширин параметров танка проводят с применением вертикальноориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.8) проводят с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

• 11.3.1 Измерение ширины днища.

Измерение ширины днища В_ББ, В¹^ левого танка и ширины днища В^_Б, В^ правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

• 11.3.1.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой A₂(Aq) , размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

Примечание - В обозначениях точек измерений на рисунках вида, например A/AJ, первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

• 11.3.1.2 Второй специалист устанавливает рейку в точку Д(А₄) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений Bfj₅ (^е™) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

• 11.3.1.3 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Д₇(Д₈) ^и горизонтирует рейку по круговому уровню.

• 11.3.1.4 Второй специалист устанавливает рейку в точку А|(А₄) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^      вносят в протокол измерений, форма которого

приведена в приложении Б (таблица Б.4).

• 11.3.2 Измерение ширины центральной части днища.

Измерение ширины центральной части днища В^_Б левого танка и ширины днища В^_Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

• 11.3.2.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Д₉( А|₀) и горизонтирует рейку по круговому уровню.

• 11.3.2.2 Второй специалист устанавливает рейку в точку АДАд) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений B^_B^B^₅j вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

• 11.3.3 Измерение длины дуги центральной части днища.

Измерение длины дуги центральной части днища L^^B      проводят измеритель

ной рулеткой в носовой и кормовой части днища (рисунок А.8). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений         j вносят в протокол измерений, форма которого

приведена в приложении Б (таблица Б.4).

• 11.3.4 Измерение ширины носового скоса в нижней части.

Измерение ширины носового скоса в нижней части Вд^В^е) проводят измерительной рулеткой в носовой днища (рисунок А.3). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений           вносят в протокол измерений, форма которого

приведена в приложении Б (таблица Б.6).

• 11.4 Измерения длин параметров танка

Измерения длин параметров танка проводят с применением линейки (пункт 5.2.1.4) и рулетки измерительной (пункт 5.2.1.2). Измерения проводят не менее двух специалистов с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

• 11.4.1 Измерение длины борта танка.

Измерение длины борта танка проводят в двух сечениях проходящих через точки А₃ - А₅ и точки А₂ - А₅ , размеченных по 9.2.1.

• 11.4.1.1 Измерение длины борта танка в сечении А₃-А₆ проводят в следующей последовательности (рисунки А.5, А.6):

-линейкой измеряют расстояние (/£) , мм, от стенки поперечной переборки в носовой части танка до точки А₃;

Iq I , мм, от стенки поперечной переборки в

кормовой части танка до точки А₆;

- измерительной рулеткой измеряют расстояние /₃ , мм, между точками Д₃ -   .

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.1.2 Измерение длины борта танка в сечении А₂-А₅ проводят аналогично 11.4.1.1.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.2 Измерение длины днища танка.

Измерение длины днища танка в сечении А_} - Д₄ проводят в следующей последовательности (рисунки А.5, А.6):

-линейкой измеряют расстояние (/q ) , мм, от стенки поперечной переборки в носовой части танка до точки А,;

- линейкой измеряют расстояние (^о )₁» ^мм- ^от стенки поперечной переборки в кормовой части танка до точки Д₄;

- измерительной рулеткой измеряют расстояние А|, мм, между точками Д₁ - Д₄.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.3 Измерение длины центральной части днища.

Измерение длины центральной части днища проводят в сечении А₇ -Д₈ (рисунки

А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.4 Измерение длины диаметральной переборки.

Измерение длины диаметральной переборки проводят в сечении Дд -А|₀ (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

• 11.4.5 Измерение длины нижнего скоса кормовых танков.

Измерение длины (рисунок А.3) нижнего скоса носовых танков левого борта [_^С_ЛБ и правого борта L^c_n5 проводят измерительной рулеткой. Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

• 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

Измерение параметров верхнего скоса носовых и кормовых танков проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.7) проводят с применением лестницы. Схема расположения лестницы приведена на рисунке А.7.

Измерения проводят два специалиста.

Первый специалист располагается на лестнице. Совмещает конец рейки с началом скоса. Горизонтально ориентирует рейку по круговому уровню.

Второй специалист совмещает конец рейки с концом скоса.

Первый специалист снимает показания со шкал реек - параметры Н_ск, 1__ок , мм.

Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

• 11.6 Измерения координаты точки измерений базовой высоты и

уровня жидкости

• 11.6.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) l₃> L.p , мм, (рисунок А. 10), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

• 11.6.2 Результаты измерений 1₃, 1~р вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

• 11.7 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

  • 11.7.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки f_fl , мм, измеряют линейкой не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью 1 мм. Расхождение между результатами двух измерений должно быть: не более 1 мм.

  • 11.7.2 Результаты измерений f_n вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

• 11.8 Определение объемов внутренних деталей

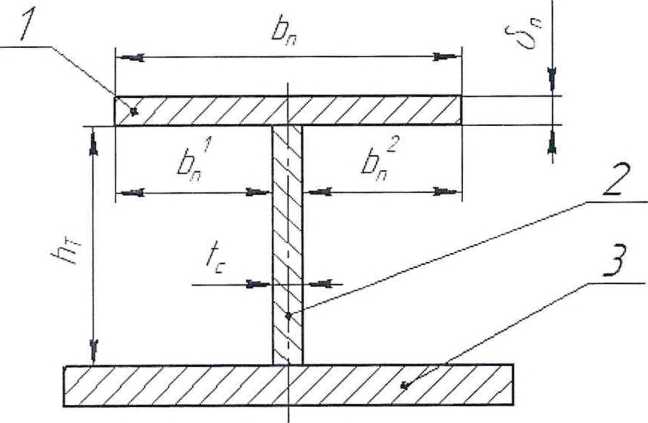

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А.11).

• 11.8.1 Линейными размерами элемента силового набора, подлежащими определениям, являются длина Ь_н и толщина полки, высота h._r, толщина t_c стенки, т (число шпангоутов) .

• 11.8.2 Толщину стенки таврового профиля t_c определяют по результатам измерений (рисунок А.11) расстояний от торцов полки до стенки профиля bj,, b" .

• 11.8.3 Высоту таврового профиля h_T , мм, (рисунок А.11) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

• 11.8.4 Величины Ь_П,8_П,Ь^_П,Ь^ , мм , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

• 11.8.5 Нижние и верхние границы расположения силовых элементов таврового профиля h_H,h_B, мм, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

• 11.8.6 Результаты измерений величин Ь_п, 8_П, Ь„, h_H, h_Q вносят в протокол, форма которого приведена в приложении Б (таблица Б.8).

• 11.9 Измерения базовой высоты танка

  • 11.9.1 Базовую высоту Н_Б, мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

• 11.9.2 Результаты измерений Н_Б вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

• 11.9.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Д.

12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

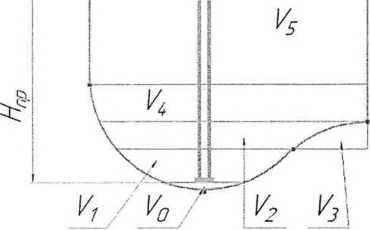

• 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Н_пр , вычисляя посантиметровую вместимость танка (вместимость на 10 мм уровня наполнения). Данные представляют в см.

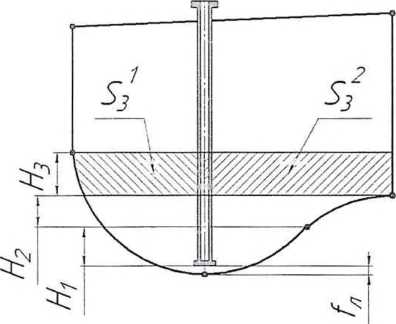

  • 13.1.1 При составлении градуировочной таблицы определяют:

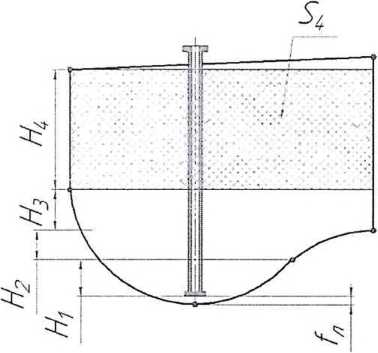

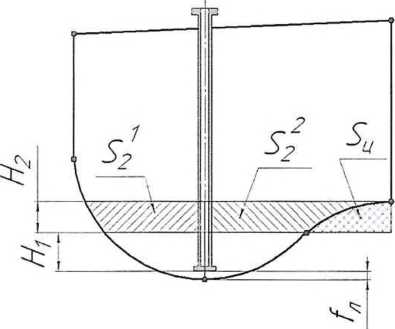

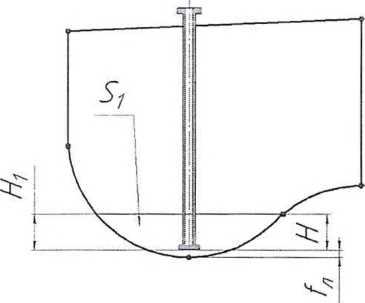

• - вместимость неизмеряемого объема (остатка) танка У_о, м³ по формуле (В.25);

• - для танков кроме носовых вместимость        м³/мм при наполнении от 0 до

уровня /-/<| по формуле (В.27);

• - для носовых танков вместимость V(Н^^н м³/мм при наполнении от 0 до уровня Н₁ по формуле (В.29);

-для танков кроме носовых вместимость У(/-/₂) м³/мм при наполнении от до уровня Н₂ по формуле (В.37);

-для носовых танков вместимость V (Н₂)^н м³/мм при наполнении от Н₁ до уровня Н₂ по формуле (В.39);

-для танков кроме носовых вместимость V(Н₃) м³/мм при наполнении от Н₂ до уровня Н₃ по формуле (В.42);

-для носовых танков вместимость \/(/-/₃)^н м³/мм при наполнении от Н₂ до уровня Н₃ по формуле (В.43);

-для танков кроме кормовых и носовых вместимость \/(/-/₄) м³/мм при наполнении от Н₃ до уровня Н₄ по формуле (В.46);

• - для кормовых танков вместимость V'(H₃)^K м³/мм при наполнении от Н₃ до уровня Н_А по формуле (В.47);

-для носовых танков вместимость V(Н₃)^н м³/мм при наполнении от Н₃ до уровня Н_А по формуле (В.50).

• 13.2 В пределах предельного уровня Н вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 0,001 м³.

• 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

• 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

• 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

• 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

• 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [3].

• 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы).

• 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Д.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 14.4 Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А (обязательное)

31             21               11

1-2 - борт левого танка; 2-3 - днище левого танка; 3-4 - центральная часть днища левого танка; 4-5 - центральная часть днища правого танка; 5-6 - днище правого танка;

6-7 - борт правого танка; 4-8 - диаметральная переборка

Рисунок А.1 - Схема размещения танков на танкере проекта 1754 БМ и составных частей танка

Схемы оборудования и измерений параметров танка без носового скоса при поверке

3                          В!

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7,8-люк лаз левого и правого танка, соответственно; Н_ЛБ', Н_ПБ - высота левого и правого танка по борту, соответственно; Н_ДГ1 - высота по диаметральной переборке;

Н_ЛБ, Н_ДЕ - высота днища левого и правого танка, соответственно; 1__ЛБ\ 1__ПБ - длина левого и правого танка, соответственно; В_ЛБ', В_ПБ - ширина левого и правого танка, соответственно; В_ЛБ; В_ЛБ - ширина центральной части днища левого и правого танка, соответственно.

Схемы оборудования и измерений параметров танка с носовым скосом при поверке

1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7, 8 -люк лаз левого и правого танка, соответственно; Н_ЛБ’, Н_ПБ - высота левого и правого танка по борту, соответственно; Нд_П - высота по диаметральной переборке; Н_ЛБ\ Н_ЛБ - высота днища левого и правого танка, соответственно; 1__ЛБ\ 1__ПЕ - длина левого и правого танка, соответственно; В_ЛБ, В_ПЕ - ширина левого и правого танка, соответственно; В_ЛБ, В_ЛЕ - ширина центральной части днища левого и правого танка, соответственно; В_ЛБ', В_ЛБ - ширина носовой части левого и правого танка, соответственно; /_^₅; L?_nE - длина скоса левого и правого танка, соответственно;

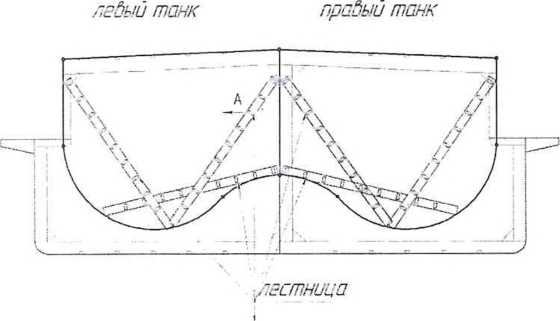

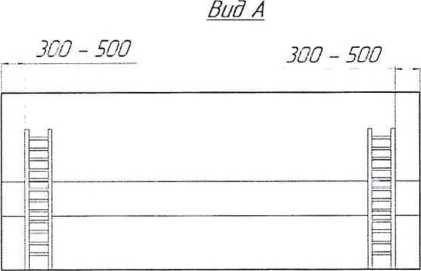

Рисунок А.4 - Схемы расстановок лестниц при измерениях

А6 ^5!

Л

^8

^10

Aj, А₂,...,А₅, Aq,...,A₇, До - точки измерений.

Рисунок А.5 - Схема измерений линейных расстояний (длин) параметров танка с носовым скосом

А,, А₂,...,А₁₀ -точки измерений.

Рисунок А.6 - Схема измерений линейных расстояний (длин) параметров танка без носового скоса

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка, 3 -лестница

1 - лестница; 2 - горизонтально-ориентированная рейка; 3 - вертикальноориентированная рейка; 4 - нивелир; Aq, Д,..., А₁₀, Q, С₂₎С₃₎ ^4 ^_ точки измерений

Рисунок А.8 - Схема измерений высот параметров танка

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка;

3- лестница; С_о, С_Ь...,С₄ - точки измерений

Рисунок А.9 - Схема измерений ширин параметров танка

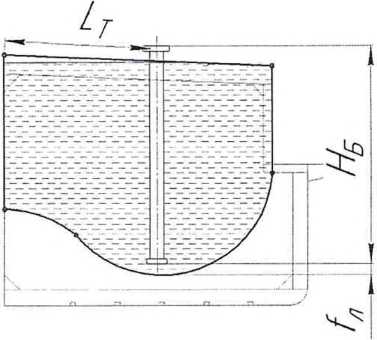

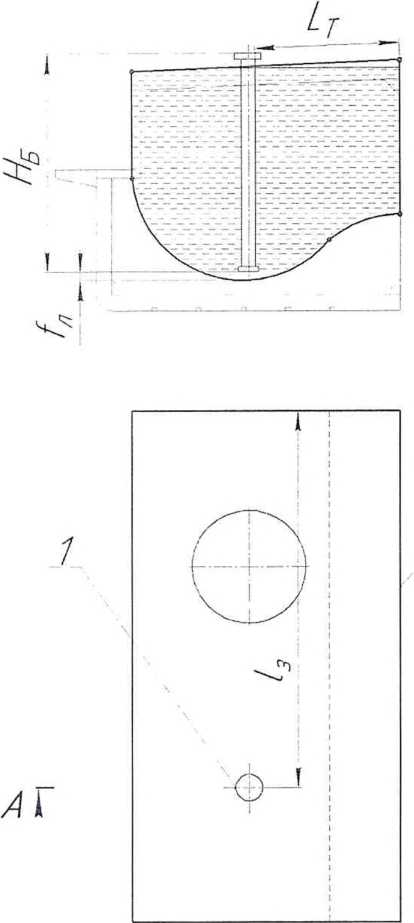

zzp/fc/z/ танк         А —А         правый танк

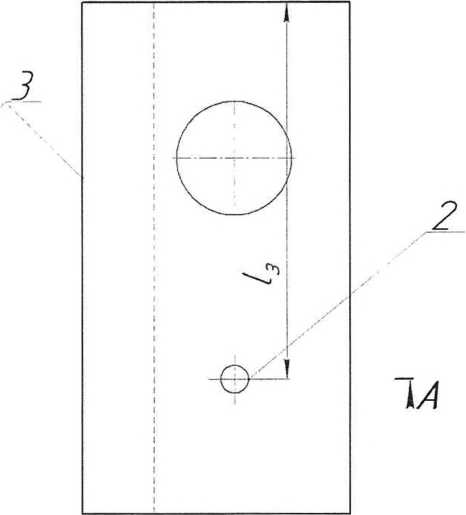

1,  2  - измерительная труба; 3  - продольная диаметральная переборка;

L₃ - координата точки измерений базовой высоты левого и правого танка, соответственно, и уровня жидкости; Lf - рассояние от продольной диаметральной переборки до образующей измерительной трубы; Н_пр- предельный уровень градуировки танка; fj-j - расстояние от днища левого и правого танка, соответственно, до дна измерительной трубы.

Рисунок А.10 - Схема измерений параметров танка

1 - полка профиля; 2 - стенка профиля; 3 - стенки танка (борта); Ь_п - ширина полки профиля; t_c - толщина стенки профиля; h_T - высота стенки профиля; 5_П -толщина полки профиля.

Рисунок А.11 - Схема измерений параметров таврового профиля.

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка

Таблица Б.1 - Общие данные

Код документа	Регистрационный номер	Дата			Основание для проведения поверки
		число	месяц	год

Продолжение таблицы Б.1

Место проведения поверки	Средство измерения
1	2

Окончание таблицы Б.1

Танк
Номер	Тип	Назначение	Погрешность определения вместимости, %
3	4	5	6

Таблица Б.2- Условия проведения измерений

Температура воздуха , °C	Загазованность, мг/м3

Таблица Б.З - Высота параметров танка

В миллиметрах

Наименование параметра	Место измерений
	корма	нос
Высота танка по борту НЛБ (НП6)
Высота днища НЛБ (НЛБ ^
Высота диаметральной переборки танка Ндп
Высота центральной части днища НЛ°Б ^НЛ°Б^
Высоты превышения       ^НЛ7БА&^
Высоты превышения Н^БА]^

Таблица Б.4- Ширина параметров танка

В миллиметрах

Наименование параметра	Место измерений
	корма	нос
Ширина днища ВЛБ (влБ)
Ширина днища ВЛБ [ВпЦ]
Ширина центральной части днища ВЛБ [ВЛБ^
Ширина носовой части танка ВЛБ (^пб)
Длина дуги центральной части днища Ц^Б

Таблица Б.5 - Длина параметров танка

В миллиметрах

Плоскость из-мерений через точки	Расстояние
	от поперечной переборки до вертикальной линии		между точками измерений /
	('о)	('о)
A Aq
а2 а5
А А
А7 Aq
А До

Таблица Б.6 - Параметры скоса носовых и кормовых танков               В миллиметрах

Наименование параметра	Значение параметра при номере измерении
	первое	второе
Длина нижнего скоса 1_?ЛБ , 1_СПБ
Длина верхнего скоса 1~иК
Высота верхнего скоса НСк

Таблица Б.7- Параметры танка

Измеряемый параметр	Номер измерения	Показание рулетки, линейки, мм
Координата точки измерений базовой высоты и уров- ня жидкости 13	1
	2
Координата точки измерений базовой высоты и уров-ня жидкости l-j-	1
	2
Высота превышения точки касания дна измеритель-ной трубы грузом рулетки fn	1
	2
Базовая высота танка НБ	1
	2

Таблица Б.8 - Рамный шпангоут (тавровый профиль)

№ п/п	Размеры профиля, мм			Размеры полки профиля, мм
	высота h т	положение		длина Ьп	толщина 4	расстояние
		нижнее hH	верхнее hB			Ь'	Ь'л'
1	2	3	4	5	6	7	8

Подпись

Инициалы, фамилии

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В.1 Вычисление площадей поперечных сечений поясов танка

ВИЛ Площадь поперечного сечения S_o, м², неизмеряемого объема V_o (рисунок

В.1) вычисляют по формуле

где /Рд - радиус днища, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм.

Рисунок В.1 - Схема расположения объемов в поперечном сечении танка

Радиус днища Яд, мм:

- для левого танка вычисляют по формуле

| - высоты днища, измеренные при первом, втором к

измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

М') .(<') - ширины днища измеренные при первом, втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм; -для правого танка вычисляют по формуле

где                               - высоты днища, измеренные при первом, втором

измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

[^пб} > (^ПБ ) > (&пб ) > (^пб) ~ ширины днища измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм.

В.1.2 Площадь поперечного сечения (рисунок В.2)        м², объема Ц (рисунок

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня Н₁, мм (рисунок В.2).

Рисунок В.2 - Схема параметров измерений в объеме Ц

В.1.2.1 Уровень Н_ь мм:

-для левого танка, вычисляют по формуле шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

-для правого танка, вычисляют по формуле

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм.

В.1.3 Площадь поперечного сечения (рисунок В.З) S(/-/₂), м², объема V₂ (рисунок В.1) в пределах уровня от до Н₂ вычисляют по формуле

s(h₂) = s(^)+s(h₂²)-s(h₄).                  (В.7)

Уровень , мм:

- для левого танка, вычисляют по формуле

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

где [Н_П°_Б )_н>[Нпб )_н’ (^пб '^пб (^пб )>(Ц?5               ) высоты превышения

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

В.1.3.1 Площадь сечения S^H₂^ , м², вычисляют по формуле

R²-arccos[^R/7 (^{Н + /}")           +    •^д(Н + Г_/7)-(Н + /-_/7)²

_____________У                7___________________________________________________

20⁶

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н₂ , мм, (рисунок В.З);

S₁ - площадь сечения на уровне вычисляемая по формуле (В.4), м².

Рисунок В.З - Схема параметров измерений в объеме V₂

В.1.3.2 Площадь сечения S(/-/f),M²:

-для левого танка вычисляют по формуле ценные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от А7₁ до уровня Н₂ , мм, (рисунок В.З);

Н₁ -уровень вычисляемый по формуле (В.5) или (В.6), мм;

-для правого танка вычисляют по формуле

^впб")        >(^впб"') ~ ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н₂ , мм, (рисунок В.З);

/7₁ - уровень вычисляемый по формуле (В.5) или (В.6), мм;

Радиус центральной части днища , мм, вычисляют по формуле

(Q² 4(н-н,)²

⁴      8(/7-Н₁)

где Н - уровень жидкости в пределах от уровня Н_ь вычисляемого по формуле (В.5) или (В.6), до уровня Н₂, вычисляемого по формуле (В.8) или (В.9), мм;

/-_ц - длина дуги , принимаемая по таблице Б.4, мм.

ВИЛ Площадь поперечного сечения (рисунок В.4) S(H₃), м², объема V₃ (рисунок В.1) в пределах уровня от Н₂ до Н₃ вычисляют по формуле

s(h₃) = s(^)+s(h₃²)-s₂.                   (В.15)

Уровень ³,мм:

-для левого танка, вычисляют по формуле

(^Н^}_н[^Нлб)_н\^Нлб']_к'[^Нлв"\

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

-для правого танка, вычисляют по формуле

^глв[^н^\'[^н^")_н

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Рисунок В.4 - Схема параметров измерений в объеме \/₃

В.1.4.1 Площадь сечения S(H₃) , м², вычисляют по формуле

где Кд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н₂ до уровня Н₃ , мм, (рисунок В.4);

• 5₁ - площадь сечения на уровне Н_ь вычисляемая по формуле (В.4), м²;

• 5₂ - площадь сечения в пределах уровня от до Н₂, вычисляемая по формуле (В.7), м².

В.1.4.2 Площадь сечения S(H₃) , м²: -для левого танка, вычисляют по формуле

ширины днищ, изме-

ценные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н₂, вычисляемого по формуле (В.8) до уровня Н₃ , вычисляемого по формуле (В.16), мм, (рисунок В.4);

-для правого танка, вычисляют по формуле ценные пци пецвом, втоцом измецении в носовой и коцмовой части танка, пцинимаемые по таблице Б.4, мм;

f_/1 - высота пцевышения точки касания дна измецительной тцубы гцузом цулетки,

пцинимаемая по таблице Б.7, мм;

Н - уцовень жидкости отсчитываемый от точки начала отсчета в пцеделах уцовня от Н₂, вычисляемого по фоцмуле (В.9) до уцовня Н₃ , вычисляемого по фоцмуле (В. 17), мм, (цисунок В.4).

В. 1.5 Площадь поперечного сечения (рисунок В.5) S₄, м², объема V₄ (рисунок В.1) в пределах уровня от Н₃ до уровня Н₄ вычисляют:

-для левого танка, вычисляют по формуле

)        ~ ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н₃ , вычисляемого по формуле (В.16), до уровня Н_А, вычисляемого по

формуле (В.23), мм, (рисунок В.5);

Рисунок В.5 - Схема параметров измерений в объеме У₄

-для правого танка, вычисляют по формуле

где

к

меренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

f„ - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня А7₃ , вычисляемого по формуле (В.16), до уровня Н₄, вычисляемого по формуле (В.23), мм, (рисунок В.5).

В.1.5.1 Высоту Н₄ , мм:

- для левого танка, вычисляют по формуле

,..1

^4_4

где Н'_ЛБ ,Н_ЛБ,^Н_ЛБ^ ,^Н_ЛБ^

совой и кормовой части танка, принимаемые по таблице Б.З, мм.

- для правого танка, вычисляют по формуле

где Н'пб >^нпб\^нпб} \^пб)

совой и кормовой части танка, принимаемые по таблице Б.З, мм.

В.2 Вычисление посантиметровой вместимости танка

В.2.1 Вместимость неизмеряемого объема танка V_o , м³, вычисляют по формуле

(В.25)

где S_o - площадь поперечного сечения, вычисляемая по формуле (В.1), м²;

/_о - длина днища танка, мм.

В.2.1.1 Длину днища танка L_o вычисляют по формуле ^ГДе (^/о)д1._Л4'(^/о)д1-Д4’^/^-^Л4'^/^^Д4’(^/°)д1-Д4’(^/°) >41-/14 " ^Д™^{НЫ В ПЛ0СК0С}™ измерений Д-Д₄ при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.2 Посантиметровую вместимость танка, за исключением носового танка, ) > м³, в пределах уровня наполнения от 0 до уровня Н₁ вычисляют по формуле

где \/₀ - вместимость неизмеряемого объема, вычисляемая по формуле (В.25), м³;

S₁ - площадь поперечного сечения, в пределах изменения уровня от 0 до уровня H_v вычисляемая по формуле (В.4), м²;

- длина днища танка в пределах высоты наполнения Н_ь вычисляемая по формуле (В.28), мм.

В.2.2.1 Длину днища танка в пределах высоты наполнения /7₁ вычисляют по формуле

где \Iq )       >го /       ’^47-48’^47-48’1 ^0 )       >ГО         -длины в плоскости

\ ^и / 47-48 \ ^и / 47-48                 \ ^и / 47-48 \ ^и / 47-48

измерений Д₇-Д₈ ^ПР^И первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.3 Посантиметровую вместимость носового танка, V (Н₁)^н, м³, в пределах

уровня наполнения от 0 до уровня вычисляют по формуле

=И(Н₁)^с-1/(Н₁),                     (В.29)

где       - посантиметровая вместимость танка, в пределах уровня наполнения от 0 до

уровня Н₁ , вычисляемая по формуле (В.27), м³;

V (Н-\)^С - посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от 0 до уровня /7₁ , м³.

В.2.3.1 Посантиметровую вместимость танка неисключенного объема скоса танка V(Н^)^с, м³, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

(В.ЗО) где S(H^^C - площадь скоса, вычисляемая по формуле (В.31), м²;

1_СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.32), мм.

В.2.3.2 Площадь скоса        м², вычисляют по формуле

где Яд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня Н₁, мм (рисунок В.2).

В.2.3.3 Длину скоса по диаметральной переборке 1_СК , мм, вычисляют по формуле

(В.32)

(В.34)

(В.36)

где       .[в^"'^,^_Б'^,^_Б"^,^_Б'^,^_Б"^- ширины днищ, измеренные при

первом, втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

(/-ns) ’(^-лб I -длина скоса при первом, втором измерении, принимаемые по таблице Б.6, мм.

В.2.4 Посантиметровую вместимость танка V(H₂), м³, в пределах уровня наполнения от /7₁ до уровня Н₂ вычисляют по формуле

V(H₂) = V₁+S₂L₂-10~³,                        (В.37)

где V, - вместимость объема на уровне Н,, вычисляемая по формуле (В.25), м³;

S₂ - площадь поперечного сечения, в пределах изменения уровня от до уровня Н₂, вычисляемая по формуле (В.4), м²;

Z-2 - длина днища танка в пределах высоты наполнения Н₂, вычисляемая по формуле (В.38), мм.

В.2.4.1 Длину днища танка в пределах высоты наполнения Н₂ вычисляют по фор

муле кости измерений Дд-Дд ^ПР^И первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.5 Посантиметровую вместимость носового танка, \/(/-/₁)^н, м³, в пределах уровня наполнения от Н₁ до уровня Н₂ вычисляют по формуле

V(H₂)^H =V(H₂)^C -V(H₂),                   (В.39)

где V(Н₂) - посантиметровая вместимость танка, в пределах уровня наполнения от/^-^ до уровня Н₂ , вычисляемая по формуле (В.37), м³;

\/(Н₂)^с - посантиметровая вместимость танка неискпюченного объема скоса танка, в пределах уровня наполнения от Н₁ до уровня Н₂ , м³.

В.2.5.1 Посантиметровую вместимость танка неисключенного объема скоса танка V (Н₂)^с , м³, в пределах уровня наполнения от 0 до уровня А7₁ вычисляют по формуле где S(/-/₂)^c - площадь скоса, вычисляемая по формуле (В.41), м²;

V" - посантиметровая вместимость носового танка на уровне Н_ь вычисляемая по формуле (В.29), м³;

1_СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.5.2 Площадь скоса S(H₂)^C , м², вычисляют по формуле где Н_д - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от до уровня Н₂, мм (рисунок В.З);

• 5₁ - площадь сечения на уровне , вычисляемая по формуле (В.4), м².

В.2.6 Посантиметровую вместимость танка, за исключением носового, V(H₃), м³, в пределах уровня наполнения от Н₂ до уровня Н₃ вычисляют по формуле

V(H₃) = V₂+S₃-L₂-10-³,                         (В.42)

где V₂ - вместимость объема на уровне Н₂, вычисляемая по формуле (В.37), м³;

• 5₂ - площадь поперечного сечения, в пределах изменения уровня от Н₂ до уровня Н₃ , вычисляемая по формуле (В.15), м²;

L₃ - длина днища танка в пределах высоты наполнения Н₃, вычисляемая по формуле (В.38), мм.

В.2.7 Посантиметровую вместимость носового танка \/(/-/₃)^н, м³, в пределах уровня наполнения от Н₂ до уровня Н₃ вычисляют по формуле

1/(Н₃)^н=1/(Н₃)^с-1/(Н₃),                        (В.43)

где V(Н₃) - посантиметровая вместимость танка в пределах уровня наполнения от Н₂ до уровня Н₃ , вычисляемая по формуле (В.42), м³;

V (Н₂)^с - посантиметровую вместимость танка неискпюченного объема скоса танка пределах уровня наполнения от Н₂ до уровня Н₃ , м³.

В.2.7.1 Посантиметровую вместимость танка неисключенного объема скоса танка V (Н₃ )^с , м³, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

где S(/-/₃)^c - площадь скоса, вычисляемая по формуле (В.45), м²;

\Zj^H - посантиметровая вместимость носового танка на уровне Н_ь вычисляемая по формуле (В.29), м³;

1_СК -длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.7.2 Площадь скоса S(H₂)^C , м², вычисляют по формуле

где Нд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Н₂ до уровня Н₃ , мм (рисунок В.З);

S₂ - площадь сечения на уровне Н₂ , вычисляемая по формуле (В.7), м².

В.2.8 Посантиметровую вместимость танка, за исключением кормового и носового, V(H₄), м³, в пределах уровня наполнения от Н₃ до уровня Н₄ вычисляют по формуле

\/(H₄) = \Z₅ + S₄-L₂-10-³,                           (В.46)

где V₃ - вместимость объема на уровне Н₃ , вычисляемая по формуле (В.42), м³;

S₄ - площадь поперечного сечения, в пределах изменения уровня от Н₃ до уровня Н₄, вычисляемая по формуле (В.21) или (В.22), м²;

/_₂ - длина днища танка в пределах высоты наполнения Н₃, вычисляемая по формуле (В.38), мм.

В.2.9 Посантиметровую вместимость кормового танка, V(H₄)^K, м³, в пределах уровня наполнения от Н₃ до уровня Н₄ вычисляют по формуле

V(Н_А)“ = v₃ + s₄ ■ l₂ ■ 1 о-³ - V(Н_сJ - ду_вд,

где V₃ - вместимость объема на уровне Н₃ , вычисляемая по формуле (В.42), м³;

S₃ - площадь поперечного сечения, в пределах изменения уровня от Н₃ до уровня Н₄, вычисляемая по формуле (В.15), м²;

/_₂ - длина днища танка в пределах высоты наполнения /7₃, вычисляемая по формуле (В.38), мм;

дУ/_ед ” объем внутренних деталей, находящихся в пределах изменения уровня от Н₂ до уровня Н₄ , вычисляемый по формуле (В.54), м³.

- объем верхнего скоса танка в пределах изменения уровня от Н_ск до И₄, м³.

В.2.9.1 Объем верхнего скоса танка         м³, в пределах изменения уровня от

^всп ^4 ■

- для левого танка вычисляют по формуле

={H ₊ f„-H_№+H_CK)-

-для правого танка вычисляют по формуле

(В.49)

В.2.10 Посантиметровую вместимость носового танка У(/7₄)^н, м³, в пределах уровня наполнения от Н₃ до уровня Н₄ вычисляют по формуле

V(H_A)^H =V(H_A)^C-V(H_A),                      (В.50)

где V(Н_А) - посантиметровая вместимость танка в пределах уровня наполнения от Н₃ до уровня Н_А, вычисляемая по формуле (В.47), м³;

V (Н₄)^с - посантиметровую вместимость танка неисключенного объема скоса танка пределах уровня наполнения от Н₃ до уровня Н_А, м³.

В.2.10.1 Посантиметровую вместимость танка неисключенного объема скоса танка V (Н_А )^с , м³, в пределах уровня наполнения от Н₃ до уровня Н_А вычисляют по формуле где S(/-/₄)^c - площадь скоса, вычисляемая по формуле (В.52), м²;

V₃ - посантиметровая вместимость носового танка на уровне Н₃, вычисляемая по формуле (В.42), м³;

1_СК -длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.10.2 Площадь скоса S(H₄)^C, м², в пределах уровня от Н₃ до уровня Н₄ вычисляют по формуле

S(H₄)^c=S_M.H-10-⁶,

где Н - уровень в пределах от Н₃ до уровня Н₄ , мм;

В_ск - ширина скоса, вычисляемая по формулам X, мм.

В.2.10.3 Ширину скоса В_ск , мм, вычисляют по формуле

(В.53)

где - длина скоса, вычисляемая по формуле (В.34) или (В.36), мм;

а - угол, вычисляемый по формуле (В.33) или (В.35), рад.

В.З Вычисление объема внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А.11).

В.3.1 Объем рамных шпангоутов, приходящийся на 1 мм высоты И/_ш, м³/мм, вычисляют по формуле где h_T - высота стенки профиля, мм;

Ь_п - ширина полки профиля, мм;

6_П -толщина полки профиля, мм;

- ширина левой и правой стороны полки, мм;

т - число шпангоутов.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»_______________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА на стальной горизонтальный резервуар (танк)

N2___________________ танкера типа_____________________________________

Организация_________________________________________________________

Погрешность определения вместимости :________*

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»_____________________________________г

Срок очередной поверки____________________________

Поверитель

ПОДПИСЬ

ДО)1ЖНОСТЬ, инициалы ,<Ьами Л и Я

Указывают в зависимости от номинальной вместимости танка.

Г.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация______________________________________

Танк №_________________

Таблица Г.З - Посантиметровая вместимость пояса танка

Уровень наполнения, см	Вместимость,м3	Коэффициент вместимости м3/мм
0
1
2

ПРИЛОЖЕНИЕ Д (обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ

Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ

измерений базовой высоты танка от « »______________________201 г.

Составлен в том,

что комиссия, назначенная приказом по паименива н ие предприятия-

- в • 'Дельца танкера

и членов:___________________________

инициалы, фамилии

провела по_________контрольные измерения базовой высоты танка танкера типа______

номинальной вместимостью_______м³ при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица I

В миллиметрах

Базовая высота танка
Среднее арифме! ическое значение результатов двух измерений (Нб)к	Значение базовой высоты, установленное при поверке танка (Hg)n ,мм
1	2

Относительное изменение базовой высоты танка <%,%, вычисляют по формуле

(Н ") — (Н-)

(Т; = ——----100, где значения величин (Н_б)_к, (Н_б)_п приведены в 1-й , 2-й графах.

(Ч б) п

Вывод: т ребуется (не требуется) внеочередная поверка танка

Председатель комиссии

подпись Члены :		инициалы, фамилия
ПОДПИСЬ		инициалы, фамилия
пол	|1Ц1СЬ	и н и ц иал ы, фам и.> i и я
пол	• HUVb	инициалы, фамилия

' Указывают при заполнении.

БИБЛИОГРАФИЯ

• [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866);

• [2] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М:

• [3]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 N2 38822).

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, высота, поверитель, измерение, погрешность, температура, наливное судно.

50
