Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Директор ФГУП «ВНИИМ . Д.И. Менделеева»

. Гоголинский

марта 2017 г.

Государственная система обеспечения единства измерений

Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П»

МЕТОДИКА ПОВЕРКИ

МП-242-2095-2017

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений

ФГУП «ВНИИМ им Д.И. Менделеева»

Ведущий инженер

ФГУП «ВНИИМ им Д.И. Менделеева»

О.В. Фатина

Санкт-Петербург

2017

Настоящая методика поверки распространяется на анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» (далее -анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке до ввода в эксплуатацию

первичной поверке после ремонта1) и периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

  • - проверка общего функционирования

  • - проверка функционирования автоматического режима отбора пробы

  • - корректировка показании ’

  • - подтверждение соответствия программного обеспечения

6.2

6.2.1

6.2.2

  • 6.2.3

  • 6.2.4

да да

да да

да да

да да

3 Определение метрологических характеристик

  • - определение погрешности при температуре окружающего воздуха (20±5) °C

  • - определение погрешности при температуре окружающего воздуха, соответствующей условиям эксплуатации

6.3

  • 6.3.1

  • 6.3.2

нет да

да нет

В случае, если выполнялась замена датчика температуры, установленного на плате с электрохимическим датчиком, или проводилась регулировка коэффициентов термокомпенсации, при первичной поверке после ремонта выполняют операции поверки, указанные в столбце «Проведение операции при первичной поверке до ввода в эксплуатацию».

2) Указанные операции поверки выполняются в меню инженера, для входа в которое требуется ввести пароль. Информация о пароле анализатора предоставляется изготовителем анализаторов ООО «АЛКОТЕКТОР» (адрес: 199178, г. Санкт-Петербург, наб. реки Смоленки, д. 5-7, e-mail: info(a),alcotector.ru, тел./факс: (812) 320-22-97) по отдельному запросу организациям, ак-кредитованным на проведение поверки.

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6

Средства измерений температуры, относительной влажности воздуха и абсолютного давления, например, прибор комбинированный Testo 622, обеспечивающий MX:

  • - диапазон измерений температуры от 10 °C до 30 °C, пределы допускаемой абсолютной погрешности ±0,5 °C;

  • - диапазон измерений относительной влажности от 30 % до 80 %, пределы допускаемой абсолютной погрешности ±3 %;

  • - диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,5 кПа.

а) Рабочие эталоны1) 1 или 2 разряда по ГОСТ 8.578-2014 - генераторы газовых смесей паров этанола в воздухе в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006 (MX приведены в таблице Б.1 приложения Б). Например, генератор газовых смесей паров этанола в воздухе GUTH модель 10-4D, регистрационный номер 57656-14. Пределы допускаемой относительной погрешности ±5 %.

или

б) Рабочие эталоны1) 1 разряда по ГОСТ 8.578-2014 - стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013 (далее - ГС в баллонах под давлением). Границы относительной погрешности при Р=0,95 ±(2-4) %.

Вода дистиллированная по ГОСТ 6709-72.

Поверочный нулевой газ воздух 1 марки Б по ТУ 6-21-5-82 или азот газообразный особой чистоты 1 или 2 сорта по ГОСТ 9293-74 в баллоне под давлением.

Ротаметр РМ-А-0,16 ГУЗ по ГОСТ 13045-81.

Верхний предел измерений объемного расхода 0,16 м3/ч; пределы допускаемой относительной погрешности ±2,5 % от верхнего предела измерений.

Ротаметр РМ-0,63 ГУЗ (или РМ-1 ГУЗ) по ГОСТ 13045-81.

Верхний предел измерений объемного расхода 0,63 м3/ч (1,0 м3/ч); пределы допускаемой относительной погрешности ±2,5 % от верхнего предела измерений.

Ротаметр РМ-1,6 ГУЗ по ГОСТ 13045-81.

Верхний предел измерений объемного расхода 1,6 м3/ч; пределы допускаемой относительной погрешности ±2,5 % от верхнего предела измерений.

Вентиль точной регулировки ВТР-1 или ВТР-1-М160. Диапазон рабочего давления от 0 до 150 кгс/см2, диаметр условного прохода 3 мм.

Трубка из поливинилхлорида, 6><1,5 мм.

Окончание таблицы 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

6.3.2

Камера климатическая3) любого типа, например ТХВ-150.

Точность поддержания температуры ±2 °C. Диапазон поддержания температуры в камере должен обеспечивать воспроизведение значений температур от минус 5 °C до плюс 50 °C, а габаритные объемы внутреннего объема камеры - размещение поверяемого анализатора.

Отношение погрешности рабочего эталона к пределу допускаемой погрешности поверяемого анализатора должно быть не более 1:2.

  • 2) При проведении поверки в помещении с приточно-вытяжной вентиляцией согласно 3.1 настоящей методики допускается вместо воздуха или азота в баллоне под давлением применять сжатый воздух по ГОСТ 17433-80.

  • 3) Камеру климатическую применяют для поверки анализаторов, если при определении метрологических характеристик выполняется операция по 6.3.2 настоящей методики.

2.2 Допускается применение средств поверки, не приведенных в перечне (таблица 2), но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующее свидетельство об аттестации.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4 в 1 час.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Если при проведении поверки применяют ГС в баллонах под давлением, должны быть соблюдены федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 3.4 К проведению поверки анализаторов допускают лиц, ознакомленных с ГОСТ 8.578-2014 и руководством по эксплуатации (далее - РЭ) анализаторов, имеющих квалификацию поверителя и прошедших инструктаж по технике безопасности в установленном порядке.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

    от 15 до 25;

    от 30 до 80;

    от 84 до 106; не более 0,010.

  • - температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

  • - массовая концентрация этанола в окружающем воздухе1), мг/л

Примечание - Если в РЭ генераторов газовых смесей паров этанола в воздухе, применяемых при поверке, условия эксплуатации установлены в более узком диапазоне, при поверке должны выполняться требования к условиям эксплуатации, приведенным в РЭ генераторов.

*) Данное условие поверки считается выполненным при проведении поверки в помещении с приточновытяжной вентиляцией согласно 3.1 настоящей методики.

  • 4.2 При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе (далее - генераторов) соблюдают следующие условия применения стандартных образцов состава водных растворов этанола:

  • - бутыль с раствором вскрывают непосредственно перед использованием;

  • - раствор используют для однократной заливки в генератор;

  • - раствор подлежит замене при превышении максимального количества генерируемых проб газовой смеси (далее - ГС) без замены водного раствора этанола, указанного в РЭ генератора, или при превышении максимального времени нахождения раствора в генераторе, указанного в паспорте стандартного образца;

  • - после использования раствор хранению и повторному использованию не подлежит.

  • 4.3 При выполнении операций поверки по 6.2.3 и 6.3 настоящей методики не допускается поочередно подавать на поверяемый анализатор ГС от генераторов газовых смесей паров этанола в воздухе и ГС из баллонов под давлением (таблица 2).

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Подготавливают анализатор к работе в соответствии с требованиями РЭ (раздел «Подготовка к работе»).

Проверяют и при необходимости корректируют текущую дату и время, установленные в анализаторе, согласно РЭ.

  • 5.2 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

  • 5.3 Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на бутылях со стандартными образцами состава водных растворов этанола.

  • 5.4 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее 1 ч.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

  • - анализатор представлен на поверку с РЭ, паспортом и свидетельством о предыдущей поверке;

  • - отсутствуют внешние повреждения, влияющие на работоспособность и безопасность;

  • - органы управления, разъемы, штуцера;

  • - надписи и маркировка на корпусе анализатора четкие, соответствующие РЭ;

  • - в анализаторе установлены точные дата и время.

Примечание - Если при предыдущей поверке анализатора вместо оформления свидетельства о поверке был нанесен знак поверки (поверительное клеймо) в паспорт, то вместо наличия свидетельства о поверке проверяют наличие знака поверки в паспорте анализатора.

Результаты внешнего осмотра считают положительными, если анализатор соответствует перечисленным требованиям.

  • 6.2 Опробование

6.2.1 Проверка общего функционирования
  • 6.2.1.1 Проверку общего функционирования анализатора проводят путем включения согласно РЭ, при этом анализатор выполняет автоматическую диагностику работоспособности.

  • 6.2.1.2 Если в комплект анализатора входит принтер (для анализаторов «АЛКОТЕКТОР» в исполнениях «Юпитер-К», «Юпитер-П»), то при первичной поверке до ввода в эксплуатацию проверяют функционирование принтера согласно РЭ и выполняют распечатку протокола измерения на бумажном носителе с целью оценки качества печати и проверки отображаемой информации.

Примечание - Распечатку протокола измерения с целью оценки качества печати и проверки отображаемой информации допускается выполнять после проведения измерений согласно 6.2.2.2 перечисление г).

  • 6.2.1.3 Результаты проверки общего функционирования анализатора считают положительными, если все тесты автоматической диагностики работоспособности анализатора завершены успешно согласно РЭ и, если выполнялась операция по 6.2.1.2, установлено следующее:

  • - принтер анализатора работоспособен, отпечатки знаков в протоколе измерения на бумажном носителе четкие, легкочитаемые;

  • - информация, отображаемая в протоколе измерения на бумажном носителе, соответствует РЭ анализаторов; заводской номер анализатора, дата и время измерения указаны правильно.

6.2.2 Проверка функционирования автоматического режима отбора пробы
  • 6.2.2.1 Проверку проводят путем последовательной подачи на анализатор воздуха (азота) из баллона под давлением с разным расходом и контроля срабатывания автоматического режима отбора пробы ГС. Подачу воздуха (азота) на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

Примечание - При выполнении операции поверки по 6.2.2 измерения на анализаторе выполняют в измерительном режиме с автоматическим режимом отбора пробы ГС.

  • 6.2.2.2 Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-1,6 ГУЗ, устанавливают значение расхода 16 л/мин; отсоединяют ротаметр.

б) Включают анализатор согласно РЭ и при готовности анализатора к отбору пробы подают на него воздух (азот) из баллона под давлением, при этом анализатор не должен выполнить автоматический отбор пробы ГС.

в) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-1,6 ГУЗ, устанавливают расход воздуха 24 л/мин; отсоединяют ротаметр;

г) Включают анализатор согласно РЭ и при готовности анализатора к отбору пробы подают на него воздух (азот) из баллона под давлением, при этом анализатор должен выполнить автоматический отбор пробы ГС.

  • 6.2.2.3 Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.2.2 настоящей методики.

6.2.3 Корректировка показаний
  • 6.2.3.1 Перед выполнением корректировки показаний проводят три цикла измерений путем подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б) и регистрации показаний анализатора.

Измерения выполняют по 6.2.3.2 или 6.2.3.3 настоящей методики в зависимости от выбранного средства поверки.

  • 6.2.3.2 Выполнение измерений с помощью генераторов газовых смесей паров этанола в воздухе:

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина трубки выхода газовой смеси генератора: не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие влаги и конденсата на внутренних поверхностях генератора, соединительных трубок и мундштуков, при наличии влаги или конденсата необходимо просушить все элементы генератора, соединительные трубки и мундштуки. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) В соответствии с РЭ генератора приготавливают ГС, используя соответствующий водный раствор этанола согласно таблице Б. 1 приложения Б.

в) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора С”, мг/л, по формуле

С* =0,38866 с«,                               (1)

где Ср - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см3.

1      2                 3

4             5     6

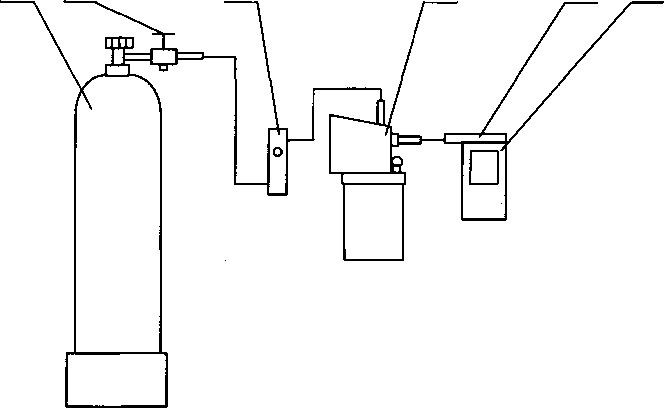

1 - баллон с воздухом; 2 - вентиль; 3 - ротаметр; 4 - генератор;

5 - мундштук из комплекта анализатора; 6 - анализатор

Рисунок 1 - Газовая система для подачи на анализатор ГС от генератора газовых смесей паров этанола в воздухе GUTH модели 10-4D.

г) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

  • - включают анализатор согласно РЭ;

  • - выбирают режим измерения без ввода данных согласно РЭ; в случае если анализатор не начал подготовку к измерению автоматически, нажимают кнопку «СТАРТ» на экране анализатора;

  • - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 6 л/мин;

  • - при готовности анализатора к отбору пробы подсоединяют анализатор и подают ГС с выхода генератора на анализатор;

  • - через 3-4 с выполняют отбор пробы ГС в режиме ручного отбора пробы путем нажатия на кнопку «РУЧНОЙ ЗАБОР» на экране анализатора;

  • - через 1 с после щелчка (отбора пробы) отсоединяют анализатор и закрывают вентиль на баллоне;

  • - регистрируют показание анализатора Q, мг/л;

  • - соблюдают интервал между циклами измерений: не менее 10 с.

д) При выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении максимального количества генерируемых проб ГС, указанного в РЭ генератора, выполняют замену стандартного образца состава водного раствора этанола.

  • 6.2.3.3 Выполнение измерений с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

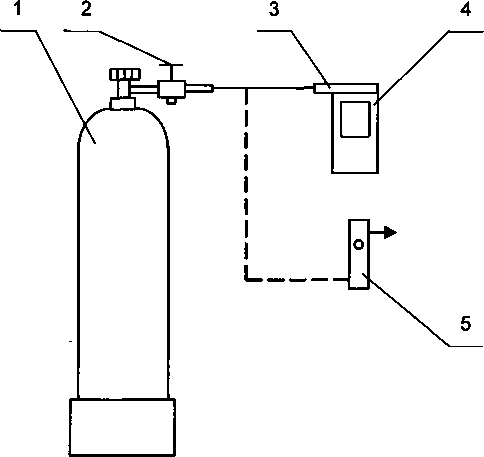

1 - баллон с ГС; 2 - вентиль; 3 - мундштук из комплекта анализатора;

4 - анализатор; 5 - ротаметр

Рисунок 2 - Газовая система для подачи на анализатор ГС из баллона под давлением

б) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

  • - включают анализатор согласно РЭ;

  • - входят в меню «Установки пользователя» согласно РЭ;

Примечание - В случае если доступ в меню «Установки пользователя» защищен паролем, то для получения информации о пароле направляют официальный запрос изготовителю анализаторов ООО «АЛКОТЕКТОР» (адрес: 199178, г. Санкт-Петербург, наб. реки Смоленки, д. 5-7, e-mail: info@alcotector.ru, тел./факс: (812) 320-22-97).

  • - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-А-0,16 ГУЗ, устанавливают расход ГС 1 л/мин;

  • - отсоединяют ротаметр;

  • - подсоединяют анализатор и подают ГС из баллона под давлением на анализатор;

  • - через 3-4 с выполняют отбор пробы ГС путем нажатия на кнопку «Проверка» на экране анализатора;

  • - через 1 с после щелчка (отбора пробы) отсоединяют анализатор и закрывают вентиль на баллоне;

  • - регистрируют показание анализатора П,, мг/л;

  • - рассчитывают измеренное значение массовой концентрации этанола в i-ой ГС С|, мг/л, (для всех ГС, кроме ГС № 1) по формуле

р

(2)

где Ро - значение атмосферного давления, равное 101,3 кПа;

Р - измеренное значение атмосферного давления, кПа.

  • 6.2.3.4 По результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно 6.2.3.2 или 6.2.3.3 настоящей методики, проверяют выполнение условия

|С,-С"| <0,070,                                 (3)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

Cf - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Если условие (3) выполнено, анализатор допускают к выполнению корректировки показаний согласно 6.2.3.5 настоящей методики и дальнейшей поверки.

Если условие (3) не выполнено, анализатор не допускают к выполнению корректировки показаний согласно 6.2.3.5-6.2.3.7 настоящей методики, дальнейшую поверку прекращают. В извещении о непригодности анализатора указывают причину непригодности: «Анализатор не соответствует требованиям 6.2 «Опробование» МП-242-2095-2017 «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П». Методика поверки». Анализатор не допущен к выполнению корректировки показаний».

Операцию по корректировке показаний анализатора допускается не выполнять, если по результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно

  • 6.2.3.2 или 6.2.3.3 настоящей методики, выполнено условие

|С,-СД| <0,030                                (4)

  • 6.2.3.5 Корректировку показаний анализатора проводят по 6.2.3.6 или 6.2.3.7 в зависимости от выбранного средства поверки путем подачи на вход анализатора ГС№ 3 (таблица Б.1 приложения Б).

Примечание - При поверке анализаторов в рамках метрологической экспертизы, производимой по поручению органов суда, прокуратуры, арбитражного суда и федеральных органов исполнительной власти, операцию по корректировке показаний анализаторов выполнять запрещается.

  • 6.2.3.6 Корректировка показаний анализатора с помощью генераторов газовых смесей паров этанола в воздухе:

а) Выполняют операции согласно 6.2.3.2 перечисление а) - в).

б) Включают анализатор согласно РЭ и переходят в меню инженера путем ввода пароля (см. таблицу 1). Выбирают пункт меню «Рег.», далее в окне выбора типа газовой смеси выбирают «Влажн газ» и нажимают кнопку «Регулир.», далее вводят значение массовой концентрации этанола в ГС на выходе генератора С?, рассчитанное по формуле (1), мг/л, в формате «Х.ХХХ», после чего нажимают стрелку вправо внизу экрана;

в) проверяют, что значение температуры на плате электрохимического датчика, указанное во второй строке окна «РЕГУЛИРОВАТЬ: Влажн газ» находится в пределах от 20 °C до 27 °C.

Примечание - Если значение температуры на плате электрохимического датчика, указанное во второй строке окна «РЕГУЛИРОВАТЬ: Влажн газ», ниже 20 °C или выше 27 °C, анализатор выключают и выдерживают в помещении, в котором проводят поверку, не менее 1 ч.

г) Измерение проводят по схеме:

  • - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ, устанавливают расход ГС на выходе генератора 6 л/мин;

  • - подсоединяют анализатор и подают на вход анализатора ГС с выхода генератора;

  • - через 3-4 с выполняют ручной отбор пробы ГС путем нажатия на кнопку «Рег.» на экране анализатора;

  • - через 1 с после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

  • - через 10-15 с нажимают кнопку перехода в главное меню анализатора (среднюю кнопку внизу экрана).

  • 6.2.3.7 Корректировка показаний анализатора с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) Включают анализатор согласно РЭ и переходят в меню инженера путем ввода пароля (см. таблицу 1). Выбирают пункт меню «Рег.», далее в окне выбора типа газовой смеси выбирают «Сухой газ», нажимают кнопку «Регулир.», далее вводят значение массовой концентрации этанола в ГС, рассчитанное по формуле

где С,д - аттестованное значение массовой концентрации этанола в используемой ГС в баллоне под давлением, указанное в паспорте, мг/л.

Значение массовой концентрации этанола в ГС вводят в формате «Х.ХХХ», после чего нажимают стрелку вправо внизу экрана.

в) проверяют, что значение температуры на плате электрохимического датчика, указанное во второй строке окна «РЕГУЛИРОВАТЬ: Сухой газ» находится в пределах от 20 °C до 27 °C.

Примечание — Если значение температуры на плате электрохимического датчика, указанное во второй строке окна «РЕГУЛИРОВАТЬ: Сухой газ», ниже 20 °C или выше 27 °C, анализатор выключают и выдерживают в помещении, в котором проводят поверку, не менее 1 ч.

г) Измерение проводят по схеме:

  • - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-А-0,16 ГУЗ, устанавливают расход ГС 1 л/мин;

  • - подсоединяют анализатор и подают на вход анализатора ГС из баллона под давлением;

  • - через 3-4 с выполняют ручной отбор пробы ГС путем нажатия на кнопку «Рег.» на экране анализатора;

  • - через 1 с после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

  • - через 10-15 с нажимают кнопку перехода в главное меню анализатора (среднюю кнопку внизу экрана).

6.2.4 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводят визуально путем идентификации номера встроенного программного обеспечения: включают анализатор согласно РЭ и регистрируют установленную в анализаторе версию программного обеспечения, которая выводится на экран при включении анализатора.

Результаты проверки соответствия программного обеспечения считают положительными, если на экран анализатора выводится номер версии программного обеспечения, соответствующий указанному в описании типа и РЭ анализаторов.

  • 6.3 Определение метрологических характеристик

6.3.1 Определение погрешности при температуре окружающего воздуха (20±5) °C
  • 6.3.1.1 Определение погрешности проводят в четырех точках диапазона измерений (далее - точки поверки) путем поочередной подачи на вход анализаторов ГС и регистрации показаний анализаторов.

Основные метрологические характеристики анализаторов приведены в приложении А.

  • 6.3.1.2 ГС подают на вход анализатора в последовательности №№ 1-2-3-4-1 (таблица Б. 1 приложения Б).

  • 6.3.1.3 В каждой точке поверки проводят по три цикла измерений путем подачи на вход анализатора i-ой ГС и регистрации показаний анализатора согласно 6.2.3.2 или 6.2.3.3 в зависимости от выбранного средства поверки.

Если при подаче на вход анализатора ГС № 1 в первом цикле измерений зарегистрированы нулевые показания, допускается для ГС № 1 второй и третий цикл измерений не выполнять.

Примечание — Если при выполнении 6.2.3 настоящей методики корректировка показаний анализатора не проводилась, то допускается ГС № 3 повторно не подавать. В этом случае при обработке результатов измерений согласно разделу 7 настоящей методики используют результаты измерений, полученные по каждому циклу измерений при подаче ГС № 3 по 6.2.3 настоящей методики.

6.3.2 Определение погрешности при температуре окружающего воздуха, соответствующей условиям эксплуатации
  • 6.3.2.1 Определение погрешности выполняют в два этапа:

  • - на первом этапе определяют погрешность при температуре окружающего воздуха (20±5) °C;

  • - на втором этапе определяют погрешность при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора.

  • 6.3.2.2 Определение погрешности при температуре окружающего воздуха (20±5) °C проводят согласно 6.3.1 настоящей методики.

  • 6.3.2.3 Определение погрешности при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 3 (таблица Б. 1 приложения Б).

Измерения выполняют в следующей последовательности:

а) помещают анализатор в климатическую камеру и устанавливают в камере температуру 48 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б) проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.3.2 или 6.2.3.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут;

в) помещают анализатор в климатическую камеру и устанавливают в камере температуру минус 3 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) Проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.3.2 или 6.2.3.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут.

Примечание - При выходе климатической камеры на режим скорость изменения температуры воздуха в рабочем объеме камеры должна быть не более 1 °/мин.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 7.1 По результатам измерений, полученным по 6.3.1 и 6.3.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсолютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора А,, мг/л, при подаче i-ой ГС рассчитывают по формуле

(6)

где С| - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С,д - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Значение относительной погрешности анализатора б,, %, при подаче i-ой ГС рассчитывают по формуле

Г -Сд

5i=b^L.1OO С?

(7)

  • 7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При проведении поверки составляют протокол поверки анализатора по форме, приведенной в приложении В.

  • 8.2 При положительных результатах поверки анализатор признают пригодным к применению и выписывают на него свидетельство о поверке установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Форма оборотной стороны свидетельства о поверке анализаторов приведена в приложении Г.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

При положительных результатах поверки корректируют дату проведения последней поверки, установленную в памяти анализатора: переходят в меню инженера в раздел «Поверка», редактируют и сохраняют дату поверки анализатора (дату поверки вводят в формате xxyyzz, где хх - число, уу - месяц, zz - год). Для перехода в меню инженера вводят пароль, установленный изготовителем.

Примечание - Для получения информации о пароле направляют официальный запрос изготовителю анализаторов ООО «АЛКОТЕКТОР» (адрес: 199178, г. Санкт-Петербург, наб. реки Смоленки, д. 5-7, e-mail: info@alcotector.ru, тел./факс: (812) 320-22-97).

  • 8.3 При отрицательных результатах поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют, выдают извещение о непригодности установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин непригодности.

ПРИЛОЖЕНИЕ А (обязательное)

Основные метрологические характеристики анализаторов

Таблица А. 1 - Метрологические характеристики

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности при температуре (20±5) °C

абсолютной

относительной

от 0 до 0,200 включ.

±0,020 мг/л

св. 0,200 до 1,200

±10%

Примечание - В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на экран анализатора и бумажный носитель в виде нулевых показаний:                                                 от 0,000 до 0,020 мг/л.

Таблица А.2 - Метрологические характеристики

Температура окружающего воздуха

Пределы допускаемой погрешности^

абсолютной

(в диапазоне измерений от 0,000 до 0,200 мг/л)

относительной

(в диапазоне измерений св. 0,200 до 1,200 мг/л)

от минус 5,0 °C до 5,0 °C включ.

±0,040 мг/л

±20 %

св. 5,0 °C до 15,0 °C включ.

±0,030 мг/л

±15 %

св. 15,0 °C до 25,0 °C включ.

±0,020 мг/л

±10%2)

св. 25,0 °C до 50,0 °C

±0,020 мг/л

±10%

В таблице указаны пределы допускаемой погрешности анализаторов в условиях эксплуатации.

2) Согласно таблице А. 1.

ПРИЛОЖЕНИЕ Б

(обязательное) Метрологические характеристики газовых смесей, используемых при поверке анализаторов

Таблица Б.1 - Метрологические характеристики газовых смесей, используемых при по-

верке анализаторов

Номер ГС

Номинальное значение массовой концентрации этанола в ГС, подаваемых на анализатор, пределы допускаемого отклонения, мг/л

Номинальное значение массовой концентрации этанола в водных растворах этанола1), пределы допускаемого отклонения, мг/см3

Номинальное значение массовой концентрации этанола в ГС в баллонах под давлением2), пределы допускаемого отклонения, мг/л

ГС№ 1

0

дистиллированная вода

воздух

ГС №2

0,150±0,015

0,386±0,039

0,150±0,015

ГС№3

0,475±0,048

1,22±0,12

0,475±0,048

ГС №4

0,850±0,085

2,19±0,22

0,850±0,085

При проведении поверки анализаторов с помощью генераторов газовых смесей паров этанола в воздухе используют стандартные образцы состава водных растворов этанола ВРЭ-2 ГСО 8789-2006. Границы относительной погрешности при Р=0,95: ±1 %.

2) При проведении поверки анализаторов с помощью стандартных образцов состава газовых смесей этанол/азот в баллонах под давлением ГСО 10338-2013. Границы относительной погрешности при Р=0,95 ±(2^1) %.

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки анализаторов

ПРОТОКОЛ ПОВЕРКИ

№____________от________________

  • 1) Наименование анализатора, тип_______________________________________________________

  • 2) Регистрационный номер в Федеральном информационном фонде

по обеспечению единства измерений___________________________________________________

  • 3) Заводской номер____________________________________________________________________

  • 4) Заказчик_______________________________________________________________________________

  • 5) Наименование изготовителя__________________________________________________________

  • 6) Дата выпуска________________________________________________________________________

  • 7) Наименование нормативного документа по поверке____________________________________

  • 8) Средства поверки1)

  • - генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

  • - стандартные образцы состава водных растворов этанола

(указывают регистрационный номер4 и номера используемых экземпляров стандартных образцов)

  • - камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

  • 9) Вид поверки: первичная/периодическая (нужное подчеркнуть)

  • 10) Условия поверки:

  • - температура окружающего воздуха_________________________________________________

  • - относительная влажность окружающего воздуха______________________________________

  • - атмосферное давление____________________________________________________________

И) Результаты, полученные при проведении поверки

Внешний осмотр______________________________________________________________

Опробование____________________________________________________________________

Проверка общего функционирования________________________________________________

Проверка функционирования автоматического режима отбора пробы_______________________

Подтверждение соответствия программного обеспечения_________________________________ 1 2 3

Определение метрологических характеристик

Температура окружающего воздуха, °C

Диапазон измерений, мг/л

Пределы допускаемой погрешности

Действительное значение массовой концентрации этанола в ГС, мг/л

Измеренное значение массовой концентрации этанола в гс, мг/л

Значение погрешности, полученное при поверке

абсолютной

относительной

абсолютной, мг/л

относительной, %

Заключение: на основании результатов первичной (периодической) поверки СИ признано соответствующим (не соответствующим) установленным в описании типа метрологическим требованиям (нужное подчеркнуть)

Выдано:

свидетельство о поверке     №_____________________от____________

извещение о непригодности №____________________от___________

Причины непригодности___________________________________________________________

Поверитель

(Подпись)

(Инициалы, фамилия)

ПРИЛОЖЕНИЕ Г

(обязательное)

Форма оборотной стороны свидетельства о поверке
  • 1 Результаты внешнего осмотра___________________________________________________

  • 2 Результаты опробования_____________________________________________________

  • 3 Результаты определения метрологических характеристик

    • 3.1 Результаты определения погрешности

      Поверитель

      (Подпись)

      (Инициалы, фамилия)

      Диапазон измерений, мг/л

      Пределы допускаемой погрешности при температуре окружающего воздуха (20±5)°C

      Максимальное значение погрешности, полученное при поверке

      абсолютной

      относительной

      абсолютной

      относительной

      от 0 до 0,200 включ.

      ±0,02 мг/л

      -

      -

      св. 0,200 до 1,200

      -

      ±10%

      -

Примечание — Пределы допускаемой погрешности анализатора в условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в паспорте и руководстве по эксплуатации анализатора;

4.2 Результаты определения погрешности при температуре, соответствующей нижнему и верхнему значению условий эксплуатации^

Температура окружающего воздуха

Пределы допускаемой абсолютной/относительной погрешности

Максимальное значение абсолютной/относительной погрешности, полученное при поверке

минус 3 °C

плюс 48 °C

Данный пункт приводят в свидетельстве о поверке, если при определении метрологических характеристик анализатора выполняется операция по 6.3.2 настоящей методики.

1

Указывают средства поверки, применяемые при поверке анализатора.

2

) Указывают регистрационный номер в Федеральном информационном фонде по обеспече

3

нию единства измерений.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
