Методика поверки «ДАТЧИКИ СКОРОСТИ ВЕТРА ДВС-01» (МП 2540-0058-2019)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии нм. Д.И.Менделеева» ФГУП «ВНИИМ им. Д.И.Менделеева»
УТВЕРЖДАЮ
И.о. директора
ДАТЧИКИ СКОРОСТИ ВЕТРА ДВС-01
МЕТОДИКА ПОВЕРКИ
МП 2540-0058-2019
И.о. руководителя лаборатории
ФГУП «ВНИИМ имТЕИ.Менделеева»
А.Ю. Левин
Инженер лаборатории
ФГУП «ВНИИМ им.Д.И.Менделеева»
Санкт-Петербург 2019 г.
Настоящая методика поверки распространяется на датчики скорости ветра ДВС-01 (далее -датчики ДВС-01), предназначенные для автоматических измерений скорости воздушного потока, и устанавливает методы и средства их первичной и периодической поверки.
Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.
Интервал между поверками 1 год.
1 Операции поверки
Таблица 1
Наименование операции |
Номер пункта документа о поверке |
Проведение операции при | |
Первичной поверке |
Периодической поверке | ||
Внешний осмотр |
6.1 |
4- |
+ |
Опробование |
6.2 |
+ |
+ |
Определение метрологических характеристик |
6 3 Г |
+ |
+ |
при измерении скорости воздушного потока |
6.3.2 |
+ |
1.1 При отрицательных результатах одной из операций поверка прекращается.
2 Средства поверки
Таблица 2
Номер пункта методики |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
6.2 |
Мультиметр цифровой Fluke 289, диапазон измерений частоты от 0,5 до 99,999 Гц, погрешность ±(0,0002 F + 5 мГц), где F - значение измеряемой частоты), регистрационный номер в Федеральном информационном фонде 56476-14 |
6.3.1.2 |
Рабочий эталон 1-го разряда (аэродинамическая измерительная установка) по ГОСТ Р 8.886-2015, диапазон измерений скорости воздушного потока от 1 до 60 м/с, пределы допускаемой погрешности измерений скорости воздушного потока: (0,2+0,02 V) м/с, где V- скорость воздушного потока. Комплекс поверочный портативный КПП-4, диапазон воспроизведения и измерений частоты вращения вала от 20 до 15000 об/мин, пределы допускаемой абсолютной погрешности измерений ±(0,003 со) об/мин, со - показания значения частоты вращения вала, об/мин, регистрационный номер в Федеральном информационном фонде 68664-17. Мультиметр цифровой Fluke 289, диапазон измерений частоты от 0,5 до 99,999 Гц, погрешность ±(0,0002 F + 5 мГц), где F - значение измеряемой частоты), регистрационный номер в Федеральном информационном фонде 56476-14 |
-
2.1 Средства поверки должны иметь действующие свидетельства о поверке, эталоны - действующие свидетельства об аттестации.
-
2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков ДВС-01 с требуемой точностью.
-
3 Требования к квалификации поверителей и требования безопасности.
-
3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к датчикам ДВС-01.
-
3.2 При проведении поверки должны соблюдаться:
-
-требования безопасности по ГОСТ 12.3.019;
-требования безопасности, изложенные в эксплуатационной документации.
-
4 Условия поверки
При поверке должны быть соблюдены следующие условия: -температура окружающего воздуха, °C
от +15 до +25; от 20 до 90;
от 950 до 1050.
-относительная влажность воздуха, %
-атмосферное давление, гПа
-
5 Подготовка к поверке
-
5.1 Проверить комплектность датчика ДВС-01.
-
5.2 Проверить электропитание датчика ДВС-01.
-
5.3 Подготовить к работе и включить датчик ДВС-01 согласно ЭД. Перед началом поверки датчик должен работать не менее 10 мин.
-
-
6 Проведение поверки
-
6.1 Внешний осмотр
-
6.1.1 Датчик ДВС-01 не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.
-
6.1.2 Соединения в разъемах питания датчика ДВС-01 должны быть надежными.
-
6.1.3 Маркировка датчика ДВС-01 должна быть целой, четкой, хорошо читаемой.
-
6.1.4 Результаты внешнего осмотра считают положительными, если датчик ДВС-01 не имеет повреждений или иных дефектов, маркировка датчика целая, соединения в разъемах питания датчика надежные.
-
-
6.2 Опробование
-
Опробование датчика ДВС-01 должно осуществляться в следующем порядке:
-
6.2.1 Подключите датчик ДВС-01 к мультиметру цифровому Fluke 289 (далее - мультиметр) согласно схеме в приложении А.
-
6.2.2 Включите мультиметр.
-
6.2.3 Показания частотомера должны меняться при вращении чашек датчика ДВС-01.
-
6.3 Определение метрологических характеристик измерений скорости воздушного потока.
-
6.3.1 При проведении первичной и/или периодической поверки методом прямых измерений с применением рабочего эталона 1-го разряда (аэродинамической измерительной установки):
-
6.3.1.1 Подключите датчик ДВС-01 к мультиметру цифровому Fluke 289 (далее - мультиметр) согласно схеме, приведенной в приложении А.
-
6.3.1.2 Закрепите датчик ДВС-01 в зоне рабочего эталона 1-го разряда (аэродинамической измерительной установки) по ГОСТ Р 8.886-2015.
-
6.3.1.3 Перед определением погрешности измерений скорости воздушного потока проведите технологический прогон датчика ДВС-01 при скорости воздушного потока (10±1) м/с в течение 5 минут.
-
6.3.1.4 Установите скорость воздушного потока Уэт в рабочей зоне рабочего эталона 1-го разряда (аэродинамической измерительной установки) в пяти точках, равномерно распределенных по всему диапазону измерений.
-
6.3.1.5 На каждой скорости фиксируйте показания датчика ДВС-01 на экране мультиметра Fi, Гц.
-
6.3.1.6 Пересчитайте частоту следования импульсов в скорость воздушного потока, V>„Mi, по формуле:
-
-
V„3Mi = 0,765 Fi + 0,35
-
6.3.1.7 Вычислите абсолютную погрешность измерений скорости воздушного потока по формуле:
AVi=(Vизм1 ~ v3Ti);
6.3.1.9 Вычислите относительную погрешность измерений скорости воздушного потока по формуле:
AVi = Кизм‘~ ^ЭТ‘ • 100%
*ЭТ1
6.3.1.10Результаты считаются положительными, если погрешность измерений скорости воздушного потока во всех точках не превышает:
AVi < ±0,5 м/с в диапазоне от 1 до 5 м/с включ.,
5V, < ±10 % в диапазоне св. 5 до 55 м/с,
-
6.3.2 Допускается проведение периодической поверки имитационным методом с применением комплекса поверочного портативного КПП-4 в следующем порядке:
-
6.3.2.1 Подключите датчик ДВС-01 к мультиметру цифровому Fluke 289 (далее мультиметр) согласно схеме в приложении А.
-
6.3.2.2 Присоедините раскручивающие устройство из состава комплекта поверочного портативного КПП-4 к датчику ДВС-01.
-
6.3.2.3 Установите на пульте управления КПП-4 значения частоты вращения оси раскручивающего устройства в пяти точках, равномерно распределенных по диапазону измерений (соответствие частоты вращения и скорости воздушного потока указано в таблице 3.)
Таблица 3
Значение частоты вращения КПП-4, об/мин
Эквивалентные значения скорости воздушного потока Уэт, м/с
40,00
1,0
160,00
4,0
400,00
10,0
800,00
20,0
1000,00
25,0
1200,00
30,0
1600,00
40,0
2200,00
55,0
6.3.2.4 На каждой имитируемой скорости воздушного потока фиксируйте значения FraM на экране мультиметра, и значения частоты вращения, F3T на пульте КПП-4.
-
-
6.3.2.5 Вычислите значение скорости УИЗм по следующей формуле:
VroMi ~ 0,765 Fh3m + 0,35
-
6.3.2.6 Вычислите абсолютную погрешность измерений скорости воздушного потока по формуле:
AV i—( V из Mi — V 3Ti)j
-
6.3.2.7 Вычислите относительную погрешность измерений скорости воздушного потока по формуле:
Ж = --— • 100%
•'aTi где Van - имитируемое значения скорости воздушного потока из таблицы 3 , м/с; VH3Mi. - значения скорости воздушного потока измеренные датчиком ДВС-01, м/с.
-
6.3.2.8 Результаты считаются положительными, если погрешность измерений скорости воздушного потока во всех точках не превышает:
AVi < ±0,5 м/с в диапазоне от 1 до 5 м/с включ., 6Vi < ±10 % в диапазоне св. 5 до 55 м/с 7 Оформление результатов поверки
-
7.1 При положительных результатах поверки оформляют свидетельство о поверке установленного образца. Знак поверки наносится на свидетельство о поверке.
-
7.2 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца.
Приложение Л
(обязательное)

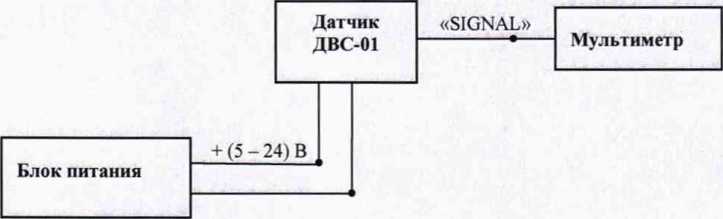

Рисунок А.1 - Схема подключения датчика и приборов при проведении поверки
