Руководство по эксплуатации «ПРИБОР НТИ» (НТИ.000 РЭ)

Настоящее руководство по эксплуатации (РЭ) распространяется на прибор НТИ. Руководство предназначено для ознакомления с устройством, работой прибора НТИ и правильной его эксплуатацией.

• 1.1.1 Прибор НТИ предназначен для измерения величины расхождения щек коленчатых валов.

Прибор НТИ применяется на предприятиях, изготавливающих или применяющих дизели, двигатели внутреннего сгорания и т.д.

• 1.1.2 Условия эксплуатации прибора НТИ: температура окружающего воздуха от плюс 5^СС до плюс 35°С, относительная влажность воздуха не более 80 %.

• 1.2.1 Цена деления шкалы прибора - 0,01 мм.

• 1.2.2 Диапазон измерений прибора:

• - с наконечниками с углом конуса 90° - от 105 до 415 мм;

• - с наконечниками с углом конуса 60° - от 110 до 420 мм.

• 1.2.3 Перемещение подвижного наконечника - не менее 2 мм.

• 1.2.4 Наибольшая разность погрешностей прибора НТИ в пределах перемещения подвижного наконечника - не более 0,015 мм.

• 1.2.5 Вариация показаний - не более 0,004 мм.

• 1.2.6 Измерительное усилие - от 25 до 60 Н.

• 1.2.7 Габаритные размеры (высота хдиаметр ^толщина)- не более 420x42x63 мм.

• 1.2.8 Масса - не более 0,35 кг.

• 1.2.9 Средний срок службы - не менее 2 лет.

• 1.2.10 Сведения о содержании цветных металлов и сплавов:

• - медь и сплавы - 0,026 кг.

Устройство прибора НТИ показано на рисунке 1.

Прибор НТИ представляет собой корпус 1, в котором установлено отсчетное устройство 2, а также верхняя и нижняя гильзы 3 и 4 соответственно.

В нижней гильзе установлен подвижный наконечник 5, передающий изменение размера на стрелку отсчетного устройства. В верхней гильзе установлен неподвижный наконечник 6, закрепленный гайками 7. При проверке расхождения щек коленчатых валов различной длины в верхнюю гильзу устанавливается штанга 8 требуемой длины или набор штанг.

Для того чтобы шкала отсчетного устройства прибора НТИ при повороте коленчатого вала всегда была расположена в горизонтальной плоскости, предусмотрен противовес 9.

НТИ.000 РЭ

1 - корпус; 2 - устройство отсчетное; 3 - гильза верхняя; 4 - гильза нижняя;

5 - наконечник подвижный; 6 - наконечник неподвижный; 7 - гайка; 8 - штанга; 9 - противовес

Рисунок 1 - Общий вид прибора НТИ

Примечание - Рисунок 1 не определяет конструкцию прибора НТИ.

• 2.1.1 При измерении не трогать прибор НТИ руками, т.к. это приводит к искажению показаний.

• 2.1.2 Не производить резких толчков на подвижный наконечник в направлении его хода.

• 2.1.3 Не подвергать прибор НТИ встряхиваниям и ударам.

• 2.1.4 Не допускать попадания на прибор НТИ эмульсии и масла.

• 2.2.1 Ознакомиться перед началом работы с настоящим РЭ.

• 2.2.2 Проверить комплектность согласно разделу 3.

• 2.2.3 Осмотреть прибор НТИ на предмет отсутствия повреждений.

• 2.2.4 Протереть измерительные поверхности прибора НТИ чистой тканью, смоченной в нефрасе, а затем чистой сухой тканью.

• 2.2.5 Ввернуть в верхнюю гильзу 3 прибора НТИ на необходимую длину штангу 8 или набор штанг, неподвижный сменный наконечник 6 и закрепить его гайками 7.

  					НТИ.000 РЭ
  Изм.	Лист	№ докум.	Подпись	Дата

  Лист

Для измерения необходимо установить прибор НТИ между щеками коленчатого вала в специальные гнезда. Длину прибора НТИ отрегулировать так, чтобы он надежно удерживался между щеками вала при проворачивании последнего, а натяг подвижного наконечника составлял приблизительно 1 мм. Затем поворачивая вал вокруг оси, снять показания по отсчетному устройству прибора НТИ.

Внимание. Запрещается разбирать и регулировать прибор НТИ лицам, не имеющим отношения к ремонту.

Комплектность прибора НТИ должна соответствовать таблице 1.

Транспортирование и хранение прибора НТИ - по ГОСТ 13762-86.

• 5.1 Настоящее РЭ устанавливает методику первичной и периодической поверок приборов НТИ.

• 5.2 Интервал между поверками - один год.

• 5.3 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

  					НТИ.000 РЭ	Лист
  						4
  Изм.	Лист	№ докум.	Подпись	Дата

Таблица 2

• 5.5  К проведению поверки допускаются лица, аттестованные в качестве поверителей.

• 5.6 При проведении поверки приборов НТИ должны быть соблюдены требования безопасности по ГОСТ 12.1.005-88. Средства поверки должны иметь эксплуатационную документацию.

  Инв. № подл. Подпись и дата Взам.инв. № Инв. ^Лг'дубл. Подпись и дата

• 5.7.1 Температура рабочего пространства - (20±5) °C. Изменение температуры рабочего пространства в течение часа не более 2° С. Относительная влажность воздуха не более 80 % при температуре 25 °C.

• 5.7.2  Перед поверкой приборы НТИ, эталонные средства измерений и вспомогательные средства поверки должны быть приведены в рабочее состояние в соответствии с эксплуатационной документацией и выдержаны в помещении, в котором проводят поверку, не менее трех часов.

• 5.8.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие прибора НТИ следующим требованиям:

• - на наружных поверхностях прибора НТИ не должно быть дефектов, ухудшающих его внешний вид и влияющих на точность измерений;

• - комплектность должна соответствовать разделу 3 настоящего РЭ;

• - стрелка и элементы шкалы (штрихи, цифры) должны быть отчетливо видны на фоне циферблата;

• - циферблат должен быть закрыт прозрачным материалом, не имеющим дефектов, препятствующих отсчету показаний и ухудшающих внешний вид прибора;

• - наружные поверхности прибора НТИ и принадлежности к нему, за исключением измерительной поверхности наконечников, должны иметь надежное антикоррозийное покрытие;

• - каждое пятое деление шкалы должно быть отмечено удлиненным штрихом. Каждое десятое деление должно быть отмечено соответствующим делению числом. Числовые отметки шкалы должны быть нанесены в одном направлении;

• - прибор НТИ должен быть снабжен указателем, показывающим число полных оборотов стрелки;

• - стрелки, штрихи, цифры, буквы, товарный знак и оцифровка шкалы указателя должны быть черного цвета;

• - цифры и буквы, нанесенные на штангах, должны быть ровными и отчетливыми.

• 5.8.2 Опробование

При опробовании проверяют взаимодействие узлов прибора НТИ:

• - подвижный наконечник должен перемещаться плавно, без заеданий;

  					НТИ.000 РЭ	Лист
  						6
  Изи.	Лист	№ докум.	Подпись	Дата



• - конец стрелки должен перекрывать короткие штрихи шкалы не менее чем на 0,3 и не боле чем на 0,8 их длины;

• - при свободном перемещении подвижного наконечника или при его резкой остановке стрелка не должна проворачиваться на оси;

• - при установке прибора НТИ по указателю оборотов на любое число полных оборотов отклонение стрелки от направления оси подвижного наконечника не должно превышать 15 делений;

• - устройство совмещения стрелки с любым штрихом шкалы должно работать плавно, без заеданий;

• - в обоих крайних положениях хода подвижного наконечника стрелка должна переходить ось симметрии не менее чем на 5 делений.

• 5.8.3 Определение (контроль) метрологических характеристик

• 5.8.3.1 Шероховатость измерительной поверхности наконечников прибора НТИ проверяют визуально сравнением с образцами шероховатости поверхности с помощью лупы ЛП-1-4Х ГОСТ 25706-83.

Шероховатость измерительной поверхности наконечников прибора НТИ должна быть Ra < 0,16 мкм по ГОСТ 2789-73.

• 5.8.3.2 Угол конуса измерительной поверхности наконечников определяют с помощью угломера типа 1-2 ГОСТ 5378-88 путем наложения измерительных поверхностей угломера на измерительные поверхности наконечника.

Отклонение угла конуса измерительной поверхности наконечников не должно превышать ±30’.

• 5.8.3.3 Расстояние между концом стрелки и циферблатом проверяют, наблюдая за параллаксом стрелки относительно штриха шкалы при повороте прибора НТИ на 45^е вокруг оси параллельной большой стрелке. Проверку проводят на отметках шкалы: «0», «25», «50», «75».

Изменения показаний прибора не должны превышать 0,7 деления шкалы. В этом случае расстояние между концом стрелки и циферблатом не превышает 0,7 мм.

• 5.8.3.4 Ширину стрелки, ширину штрихов и расстояние между штрихами определяют с помощью микроскопа инструментального ИМЦ 150x50, Б ГОСТ 8074-82 в процессе изготовления.

Ширину конца стрелки измеряют в той ее части, которая находится над шкалой. Ширина стрелки должна быть от 0,15 до 0,20 мм.

Длину деления шкалы (расстояние между осями штрихов) измеряют на любом делении шкалы у концов штрихов, ближайших к центру шкалы.

Расстояние между штрихами должно быть не менее 1,0 мм.

Ширину штрихов шкалы измеряют не менее чем у пяти любых штрихов.

Ширина штрихов должна быть в пределах от 0,15 до 0,25 мм.

Разница в ширине отдельных штрихов в пределах одной шкалы не должна превышать 0,05 мм.

• 5.8.3.5 Определение перемещения подвижного наконечника производят при помощи прибора ПМИ 25 или приспособления с микрометрической головкой (приложение В).

При проведении поверки на приборе ПМИ 25 кронштейн с пружинной подвеской необходимо заменить на специальный кронштейн (приложение А), а подвижный наконечник с конической измерительной поверхностью прибора НТИ - на специальный наконечник (приложение Б).

Величина перемещения наконечника должна быть не менее 2 мм.

• 5.8.3.6  Измерительное усилие прибора НТИ определяют с помощью циферблатных весов с максимальной нагрузкой 10 кг ГОСТ Р 53228-2008 при контакте подвижного наконечника прибора НТИ с площадкой весов.

  Величину измерительного усилия отсчитывают по шкале весов при двух положениях стрелки отсчетного устройства: в начале и в конце рабочего участка

  					НТИ.000 РЭ	Лист
  						7
  Изм.	Лист	№ докум.	Подпись	Дата

  Пив. № подл. Подпись и дата Взам.ипв. № Инв. У аубл. Подпись и лата

шкалы.

Показания весов должны быть от 2,5 до 6,0 кг, что соответствует измерительному усилию от 25 до 60 Н.

• 5.8.3.7 Наибольшую разность погрешностей прибора НТИ и цену деления шкалы определяют при помощи прибора ПМИ 25 или приспособления с микрометрической головкой (приложение В).

Прибор НТИ закрепляют в специальном кронштейне (приложение А) или в скобе приспособления с микрометрической головкой (приложение В), подвижный наконечник заменяют специальным наконечником (приложении Б) и устанавливают прибор в исходное нулевое положение в сторону прямого или обратного перемещения наконечника.

Арретирование наконечника и изменение направления перемещения измерительного стержня при определении погрешностей не допускается.

Поверку на приборе ПМИ 25 производят на любом аттестованном участке длиной 3 мм с наибольшей разностью погрешностей прибора 0,002 мм. Подвижный наконечник перемещают через интервалы равные 0,2 мм. Отсчет показаний производят по шкале прибора

Наибольшая разность погрешностей прибора НТИ в пределах перемещения подвижного наконечника при прямом или обратном ходе измерительного стержня равна разности наибольшего и наименьшего отклонений показаний на всем пределе перемещения подвижного наконечника.

Наибольшая разность погрешностей прибора НТИ в пределах перемещения наконечника не должна превышать 0,015 мм.

• 5.8.3.8  Вариацию показаний прибора НТИ определяют при помощи приспособления с микрометрической головкой (приложение В) или прибора ПМИ 25 ТУ 2-034-614-87, • специального кронштейна (приложение А) и специального наконечника (приложение Б) в трех равномерно расположенных точках перемещения подвижного наконечника (2 мм).

Специальный наконечник перемещают вращением микрометрического винта прибора ПМИ 25 или приспособления с микрометрической головкой до точного совмещения стрелки прибора НТИ со штрихом шкалы циферблата и отсчитывают показания прибора.

Затем наконечник перемещают в том же направлении на 0,05 мм и, изменив направление перемещения, возвращают наконечник в точку, где стрелка совпадает с тем же штрихом шкалы циферблата. Отсчитывают показания прибора.

Разность показаний прибора определяет вариацию показаний. Измерение повторяют три раза и вычисляют среднюю разность, которую принимают за вариацию показаний в данной точке диапазона измерений, так же определяют вариацию показаний в других точках диапазона измерений.

Вариация показаний в каждой точке не должна превышать 0,004 мм.

• 5.9.1   Положительный результат поверки удостоверяется записью в эксплуатационном документе или свидетельством о поверке по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

• 5.9.2  При отрицательных результатах поверки оформляют извещение о непригодности по по Приказу Минпромторга России от 2 июля 2015 г. № 1815

  					НТИ.000 РЭ	Лист
  						8
  Изм.	Лист	№ докум.	Подпись	Дата

Прибор НТИ______заводской №___________изготовлен, принят в соответствии

с требованиями ТУ 26.51.33-028-02952377-2019 и признан годным для эксплуатации.

Лицо, ответственное за приемку

МП

Дата приемки и консервации

Знак поверки

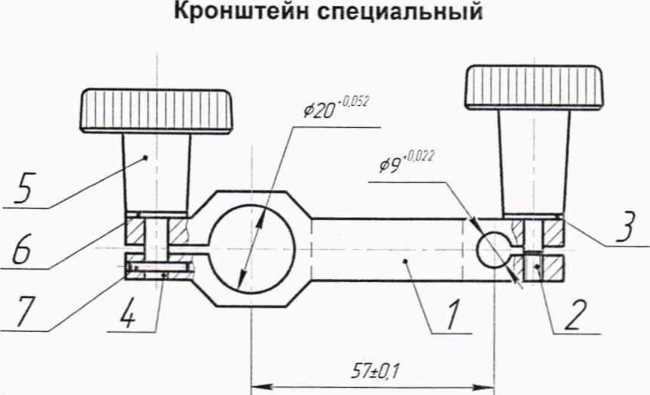

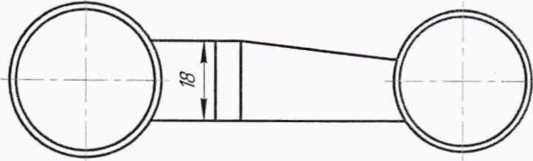

1 - корпус; 2 - винт; 3 - шайба; 4 - шпилька; 5 - гайка; 6 - шайба; 7 - штифт

Приложение Б . (справочное)

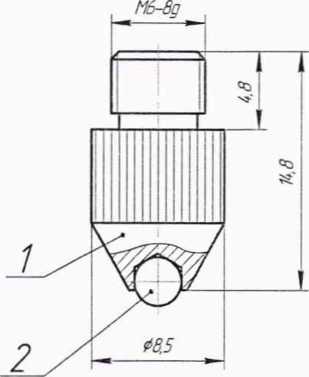

1 - корпус наконечника; 2 - шарик

Приложение В

(справочное)

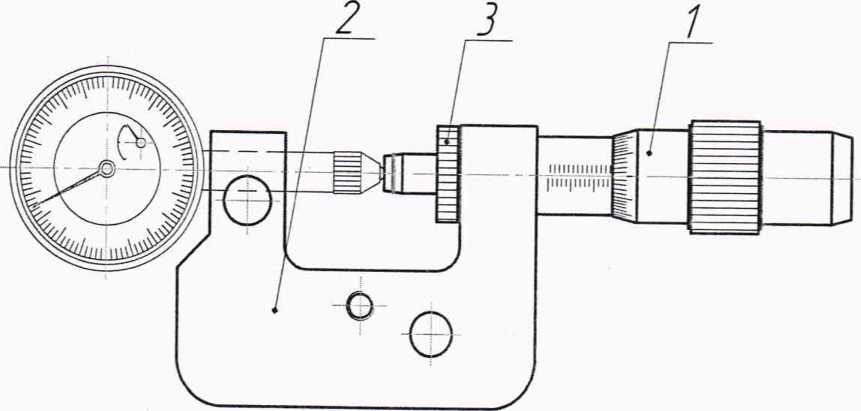

Приспособление с микрометрической головкой

1 головка микрометрическая МГ 25-2 ГОСТ 6507-90; 2 — скоба; 3 — гайка стопорная
