Методика поверки «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7» (ЦТСВ.466961.002-012 МП)

УТВЕРЖДАЮ Генеральный директор

—-_

ЛЛ ^«гство"

V<>_

^Ч^ОСКВ.Ь

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7

Методика поверки

ЦТСВ 466961.002-012 МП

г. Москва

2020 г.

СОДЕРЖАНИЕ

• 1. Основные требования

• 2. Средства поверки

• 3. Требования к квалификации поверителей

• 4. Требования безопасности

• 5. Условия поверки

• 6. Первичная поверка

• 7. Периодическая поверка

• 8. Обработка результатов измерений

• 9. Проверка соответствия программного обеспечения

• 10. Оформление результатов поверки

Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверки Зондов периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7 (далее - зонды).

Поверку зондов осуществляют один раз в два года.

• 1.1 При первичной и периодической поверках должны выполняться операции, указанные в таблице 1.

Таблица 1

2. Средства поверки

2.1 При проведении поверки должен применяться комплекс измерительный ВЕКТОР-ИКИ-2016 (per. № 65643-16). Характеристики комплекс измерительный ВЕКТОР-ИКИ-2016 (далее - ВЕКТОР-ИКИ-2016) приведены в таблице 2.

Таблица 2

• 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы и изучившие эксплуатационную документацию зондов и средств поверки.

• 4.1  Корпуса средств поверки должны быть заземлены.

• 4.2  Рабочее место должно иметь соответствующее освещение.

• 4.3  При включенном питании запрещается монтаж и демонтаж участвующего в поверке средства измерения (далее - СИ), подключение и отключение соединительных кабелей.

  5 Условия поверки

  5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C.......................................................................от 10 до 35;

• - относительная влажность окружающего воздуха при температуре 25 °C, %....................до 80;

• - атмосферное давление, кПа.......................................................................................от 70 до 106,7.

• 6.1   Подготовка к проведению поверки

  • 6.1.1 В соответствии с руководством по эксплуатации (далее - РЭ) включить питание зонда

  • 6.1.2 Выполнить запуск ВЕКТОР-ИКИ-2016

6.1.2.1 На ВЕКТОР-ИКИ-2016 дождаться окончания загрузки системы, далее с помощью ярлыка “ВЕКТОР-ИКИ-2016’’ запустить программу ВЕКТОР-ИКИ-2016.

Появится рабочее окно программы (рисунок 1):

Рехим работы

Матрица эталонов

Рисунок 1

ГЛОНАСС/GPS

Время успешно синхронизировано

Запуск Настройки Протоколы Выход

• 6.1.3 Диск с файлами эталонных объемов (далее - диск) из состава ВЕКТОР-ИКИ-2016 подключить к ПК ВЕКТОР-ИКИ-2016 с помощью прилагаемого USB-кабеля.

• 6.1.4  В соответствии предоставленными данными произвести настройку параметров IP-протокола СФЭО:

нажать кнопку “Настройки";

выбрать пункт “Сервер эталонных файлов”;

в появившемся окне (рисунок 2) заполнить настройки параметров IP-протокола СФЭО.

Внешний адрес сервера

Задейство&ать внешний адрес для обращения к серверу Выел     |

Параметры IP-протокола сервера

Задайте чр*мето₌ ⁰ -д-едье :еовер б.д=- испогьзсеа’в

дг:== ?дз = :е*= -е*»ото."вЭуемье поля осэ&ге ~.с’ь м.<

|Р-адрк__________ Марса "одсе»      Шлта_______

169 254 254 253    255 255 255 О

Конфигурирование сервера

“сд.       сервер этало-н» < са.-св • £теегт-*т-ада-'ес-

Выполнить конфигурирование

Предварительно разрешать в-ех-ий адрес

Рисунок 2

• - в разделе ‘‘Внешний адрес сервера” выключить переключатель ‘‘Задействовать внешний адрес для обращения к серверу"

• - в разделе “Параметры IP-протоколы сервера" установить в поле “IP-адрес" значение 169.254.254.253, в поле “Маска подсети” выставить значение 255.255.255.0

• 6.1.5 Для синхронизации системной шкалы времени комплекс измерительный ВЕКТОР-ИКИ-2016 по национальной шкале времени UTC(SU) выполнить следующее:

• - выбрать пункт “Точное время” из списка “Настройки";

• - в появившемся окне включить “Приёмник сигналов ГЛОНАСС/GPS" (рисунок 3).

  © Настройки	Источники точного времени Приемник сигналов ГЛОНАСС/GPS Всл      ■■■!
  Хранилище	Серверы точного времени (NTP) Выел
  Точное время	-сервер №1
  	ntp1.vniiftri.ru
  Сервер эталонных файлов	\’Р-сервео №2
  Протокол испытаний	ntp2.vniiftri.ru
  	NTP-сервер №3
  Дополнительно	ntp3.vniiftri.ru
  Скрытые	Ретрансляция точного времени Задействовать встроенной NTP-сервер
  	Вел
  	Сетевой адатер для работы с протоколом \~э
  	Определять автоматически                   v
  	Настройки соединения

Рисунок 3

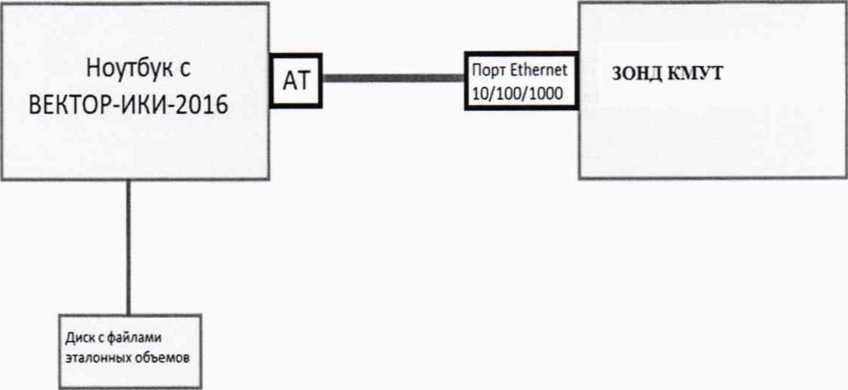

• 6.1.6 Собрать схему первичной поверки в соответствии с рисунком 4 для проведения первичной поверки. Соединение зонда с ВЕКТОР-ИКИ-2016 произвести, используя прилагаемый UTP-CAT5 кабель



Рисунок 4

• 6.1.7 Произвести настройку режима передачи файлов эталонных объемов. Для передачи файлов эталонных объемов на зонд в меню ‘"Режим работы выбрать режим “Отправка файлов на сервер’*, для отправки файлов эталонных объемов на зонд (рисунок 5).




Рисунок 5

• 6.1.8 Произвести настройку расположения файлов эталонных объемов ВЕКТОР-ИКИ-2016:

нажать кнопку "Настройки’’;

в появившемся окне нажать кнопку "Хранилище”;

произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для доступа к отправляемых файлов эталонных объемов путём нажатия кнопки "Выбор расположения” в разделе "Расположение отправляемых эталонных файлов” (рисунок 6);  __

RX-WEIGHTS

Хранилище

Всегда удалять загруженные файлы перед началом тестов Выел

Расположение отправляемых эталонных файлов

ТХ-WEIGHTS

Выбор расположения

Рисунок 6

• 6.1.9 Произвести настройку расположения файла протокола измерений ВЕКТОР-ИКИ-2016:

нажать кнопку "Протокол испытаний”;

произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения протокола измерений путём нажатия кнопки "Выбор расположения” в разделе “Расположение протоколов испытаний”;

файл протокола измерений будет сохранён по указанному пути в формате "xlsx’ (рисунок 7).

Рисунок 7

• 6.1.10 Перейти в главное окно программы путём нажатия пиктограммы



  В главном окне программы в столбце «Технология связи» (рисунок 8) щелкнуть

правой кнопкой мыши по элементу "Ethernet" (если такого элемента нет. то создать профиль для новой технологии связи, щелкнув мышью по кнопке + внизу списка имеющихся профилей в столбце “Технология связи”) и войти в меню настройки “Свойства профиля" для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок 9).

Параметры тестов

Режим работы

Ethernet

Рисунок 8

Матрица эталонов

© Свойства профиля

Технология связи

Ethernet 1000

Сегевай адаптер

AT Ethernet 10/100/1000

Параметры IP

Параметры туннелирования

Дополнительные опции

Удалить профиль       Установить матрицу эталонов Очистить матрицу эталонов

Рисунок 9

В меню “Технология связи" выбрать нужный тип физического интерфейса Ethernet для подключения к зонду при проведении изменений (рисунок 10).

Технология связи

Рисунок 10

В выпадающем меню “Сетевой адаптер’⁷ выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе ПК ВЕКТОР-ИКИ-2016 в качестве абонентского терминала и используемое при выбранном типе физического подключения (рисунок 11).

Сетевой адаптер

AT Ethernet 10/100/1000________________________________________________ -

{Определять автоматически____________________________________________'

AT Ethernet 10/100/1000

Рисунок 1 1

• 6.1.11 Нажать кнопку “Свойства адаптера” и далее произвести настройку IP-протокола:

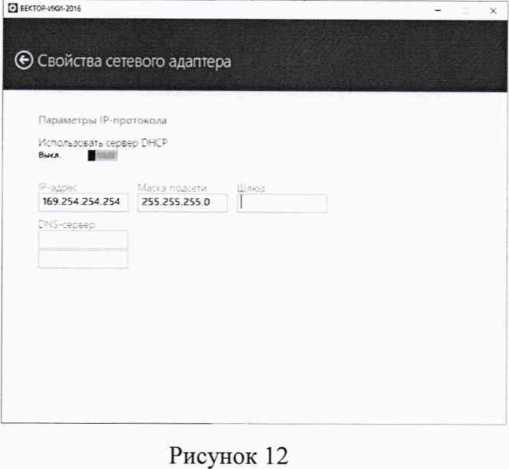

• 6.1.12 Для проведения первичной поверки нужно задать параметры IP протокола АТ. Для этого выключить переключатель “Использовать сервер DHCP”, ввести в поле “IP-адрес" значение 169.254.254.254, в поле “Маска подсети” ввести значение 255.255.255.0.

Поля ""Шлюз" и '"DNS-сервер" оставить пустыми. После ввода данных значений перейти в главное окно с помощью щелчка мышью по кнопке

• 6.1.13 В соответствии с РЭ ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов. На зонде в соответствии с РЭ выбрать перечень исполняемых функций, контролируемых параметров, режимов измерений, просмотра и регистрации результатов измерений, формирования соответствующих отчетов.

• 6.2 Определение диапазона и абсолютной погрешности измерений количества информации.

  • 6.2.1 Обеспечить передачу ВЕКТОР-ИКИ-2016 файлов эталонных объемов от СФЭО по организованной сети связи через зонд в соответствии с матрицей объемов (таблица 3).

Таблица 3 - Матрица объемов

• 6.2.1.1 В главном окне программы в столбце ‘‘Матрица эталонов” рисунок 13 щелчком правой кнопки манипулятора «мышь» по соответствующему элементу матрицы войти в меню настройки “Редактирование матрицы” для выбора файлов соответствующих объёмов и количества передач каждого из них при проведении измерений (рисунок 14). Редактирование выполнять с учетом характеристик модификации поверяемого зонда.

Матрица эталонов

Рисунок 13

© Редактирование матрицы

Выберите объем

50ГБ

Число пеоедач

2 шт.

Удалить элемент матрицы

Рисунок 14

Выбор файла эталонного объёма осуществляется в меню “Выберите объём”, установка необходимого количества передач файлов данного объёма при проведении измерений осуществляется интерактивным “ползунком” в меню ‘‘Число передач".

Выбрать файлы эталонного объёма в соответствии с матрицей объемов.

Удаление выбранного файла эталонного объёма производить нажатием пиктограммы “Удалить элемент матрицы”.

Запуск Настройки Протоколы

Рисунок 15

Выход

В процессе измерений в главном окне программы отображается общая служебная

информация и

Тестирование сети

Выбранные параметры

• Передача объема (2 из 2)

Сбор рез> тыатов

А

бремя успешно сиюроиимрсеено

© © ©

Стоп Протокол» Вимы

выполнения

Рисунок 16

По завершении измерений в главном окне программы появляется сообщение

“Измерения завершены” (рисунок 17).

Измерения завершены

ГЛОНАСС/GPS

Время успешно синхронизировано

Рисунок 17

• 6.2.1.3 По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК в заданном месте размещения.

Вид протокола измерений в формате “xlsx” показан на рисунке 18.

Рисунок 18

Для завершения работы программы ВЕКТОР-ИКИ-2016 необходимо нажать пиктограмму «X» в верхнем левом углу окна программы.

• 6.2.2 Получить от зонда протоколы измерений в соответствии с РЭ с помощью Web-встроенного Web-браузера ПК ВЕКТОР-ИКИ-2016. Для этого нажать правой кнопкой мыши по кнопке "Пуск" и, в появившемся меню, щелкнуть мышью пункт "Выполнить”.

-3 Выполнить                                        X

Введите имя программы, папки, документа или ресурса Интернета, которые требуется открыть.

http://169.254.254.253:1000|

Отмена       Обзор...

6.2.3 В появившемся окне ввести ‘ http://169.254.254.253:1000” (без кавычек).

Откроется окно Web-браузера, в котором будет отображен протокол измерений

зонда:______________________________________________________________________

□ 169254.254.253:1000         X +                                                   -    □ X

<г        О О Not secure | 169.254.254.253 1000                  £   £    •

id;size;clientIp;clientTcp;serverip;serverTcp;begin;end;duration;tcpSpeedMax

1;104857600;169.254.254.254;50096;169.254.254.253;21;12:03:33,44;12:03:35,46;2017;55847090

1;104857600;169.254.254.254;50096;169.254.254.253;21;12:03:40,83;12:03:42,34;1512;69990275

1;104857600;169.254.254.254;50096;169.254.254.253;21;12:03:56,23;12:03:57,73;1505;70121135

1;104857600;169.254.254.254;50096;169.254.254.253;21;12:03:58,44;12:03:59,94;1506;70202735

1;104857600;169.254.254.254;50096;169.254.254.253;21;12:04:00,55;12:04:02,10;1545;69957507

1;104857600;169.254.254.254;50096;169.254.254.253;21;12:04:02,51;12:04:04,52;2009;55525719

• 6.2.4 Для открытия протокола измерений зонда в Excel-совместимом редакторе таблиц необходимо сохранить протокол измерений как файл с расширением csv. Для этого щелкнуть правой кнопкой мыши по содержимому протокола в окне браузера и, в появившемся меню, выбрать пункт "сохранить как”, затем сохранить протокол как файл с расширением csv. Далее открыть сохраненный файл в табличном редакторе, на возможный вопрос о разделителе полей выбрать разделитель “точка с запятой”.

В файле протокола измерений значения всех параметров зонда рассчитываются автоматически. Решение о их соответствии (или несоответствии) нормам, установленным в описании типа на зонды, и результатах поверки выносит поверитель.

• 6.2.5 Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных зондом для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений количества (объёмов) информации зондом.

• 6.2.6 Результаты поверки считать положительными, если в диапазоне измерений от 0,01 до 10~ Мбайт значения абсолютной погрешности измерений количества информации составят:

• - менее 5 байт при передаче эталонного файла объемом менее или равно 10 Мбайт;

• - менее 1 ■ 10’¹ К байт при передаче эталонного файла объемом более 10 Мбайт, где К - объем эталонного файла.

• 6.3 Определение диапазона и абсолютной погрешности измерений длительности сеансов связи

  • 6.3.1 Использовать данные измерений длительности сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 и измеренные зондом при выполнении операции по п. 6.2.1 - 6.2.2

  • 6.3.2 Вычислить разности длительностей сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 при формировании и передаче данных и измеренные зондом для каждого объёма информации.

  • 6.3.3 Вычисленные разности являются абсолютной погрешностью измерений длительностей сеансов связи зондом.

  • 6.3.4 Результаты испытаний считать положительными, если полученные значения абсолютной погрешности в сеансах связи между показаниями ВЕКТОРА-ИКИ-2016 и зондом в диапазоне измерений от 1 до 84000 с находятся в пределах ±0,2 с.

• 6.4  Определение диапазона и относительной погрешности измерений скорости передаваемой информации

  • 6.4.1 Использовать данные измерений скорости передачи данных, зарегистрированные ВЕКТОР-ИКИ-2016 и измеренные зондом при выполнении операции по п. 6.2.1 - 6.2.2.

  • 6.4.2 Вычислить значения по формуле (1-Узонд/Увектор-ики-2016) *100%,

где Узонд - значение скорости передаваемой информации, измеренное зондом;

Увектор-ики-2016- значение скорости передаваемой информации, зарегистрированное ВЕКТОР-ИКИ-2016 при формировании и передаче данных.

• 6.4.3 Результаты поверки считать положительными, если полученные значения относительной погрешности скорости передаваемой информации в сеансах связи между показаниями ВЕКТОР-ИКИ-2016 и зондом в диапазоне измерений от 0,1 до 200 Мбит/с находятся в пределах ±2 %.

• 6.5  Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU) в режиме «Stratum 2»

  • 6.5.1 Использовать данные измерений времени начала и конца сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 и измеренные зондом КМУТ при выполнении операции по п. 6.3.1 - 6.3.3.

  • 6.5.2 Вычислить разности времен, зарегистрированных ВЕКТОР-ИКИ-2016 при формировании и передаче данных и зарегистрированных зондом КМУТ для каждого объёма информации. Вычисленные разности являются расхождением системной шкалы времени на зонде относительно национальной шкалы времени UTC (SU).

• 7.1 Подготовка к периодической поверке зондов.

  • 7.1.1 Периодическая поверка зонда, находящегося в составе системы передачи данных (далее - СПД), производится с использованием ВЕКТОР-ИКИ-2016 и сервера СПД.

  • 7.1.2 Периодическая поверка зонда проводится в случаях окончания срока действия свидетельства о поверке, а также при установке в СПД нового зонда.

  • 7.1.3 Включить ВЕКТОР-ИКИ-2016, выполнить операции по п. 6.1.7 - 6.1.8.

  • 7.1.4 Произвести настройку СФЭО, согласно п. 6.1.9.

  • 7.1.5 Синхронизовать системную шкалу времени часов ВЕКТОР-ИКИ-2016 с Государственной шкалой времени РФ UTC(SU), выполнив п. 6.1.10.

  • 7.1.6 Запустить и настроить ВЕКТОР-ИКИ-2016 согласно п. 6.1.13-6.1.14

  • 7.1.7 Для проведения периодической поверки нужно получить от администратора СПД файл сценария, в котором указаны данные зондов, требующие проведения поверки.

Файл является таблицей в формате CSV, где первая строка является заголовком:

ip                 mask                    gateway              id

10.0.0.1             255.255.255.0             10.0.0.254             12345670

10.0.0.2            255.255.255.0             10.0.0.254             12345671

каждая последующая строка - содержит параметры IP-протокола, необходимые для связи с зондом, идентификатор которого прописан в соответствующей колонке.

Файл сценария нужно скопировать в каталог на жестком диске ВЕКТОР-ИКИ-2016.

В соответствии с рисунком 12 при настройке сетевого адаптера выбрать сценарий автонастройки. С помощью кнопки ‘‘Выбор расположения'’ указать соответствующий каталог на жестком диске, где хранится файл сценария.

• 7.1.8 В соответствии с РЭ ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов. На зонде в соответствии с РЭ проверить перечень исполняемых функций, контролируемых параметров, режимов измерений, просмотра и регистрации результатов измерений, формирования соответствующих отчетов.

• 7.2 Определение диапазона и погрешности формирования/измерений количества информации (данных).

  • 7.2.1 Обеспечить передачу файлов эталонных объемов от СФЭО по организованной сети связи через зонд в соответствии с матрицей объемов (таблица 4).

В отличии от первичной поверки, объем передаваемого эталонного файла зависит от пропускной способности канала связи до поверяемого зонда (таблица 4).

Таблица 4 - Матрица объемов для периодической поверки

• 7.2.2 Выполнить настройку передачи файлов эталонных объемов в соответствии с п.

• 6.2.1.1 - 6.2.1.2, используя матрицу объемов для периодической поверки (таблица 4).

• 7.2.3 По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК в заданном месте размещения.

При проведении периодической поверки будет сформировано столько файлов протоколов измерений, сколько IP-адресов задано в файле сценария. Имена файлов протоколов измерений будут начинаться со значения ID зонда, по которому было проведено измерение. Например, 12345802_27012017_120200.xlsx, где 12345802- ID зонда.

Вид протокола измерений в формате “xlsx” показан на рисунке 18.

В файле протокола измерений значения всех параметров зонда рассчитываются автоматически. Решение о их соответствии (или несоответствии) нормам, установленным в описании типа на зонды, и результатах поверки выносит поверитель.

• 7.2.4 Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных зондом для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений количества (объёмов) информации зондом.

• 7.3 Определение диапазона и погрешности измерений длительности сеансов связи

  • 7.3.1   Использовать данные измерений длительности сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 и измеренные зондом при выполнении операции по п. 7.2.1 - 7.2.3.

  • 7.3.2  Вычислить разности длительностей сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 при формировании и передаче данных и измеренные зондом для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений длительностей сеансов связи зондом.

• 7.4  Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU) в режиме «Stratum 2»

  • 7.4.1 Использовать данные измерений времени начала и конца сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 и измеренные зондом КМУТ при выполнении операции по п. 7.2.3.

  • 7.4.2 Вычислить разности времен, зарегистрированных ВЕКТОР-ИКИ-2016 при формировании и передаче данных и зарегистрированных зондом КМУТ для каждого объёма информации. Вычисленные разности являются расхождением системной шкалы времени на зонде КМУТ относительно национальной шкалы времени UTC (SU).

• 8.1 Обработка результатов измерений производится с целью определения метрологических характеристик зонда и осуществляется путем сравнения протоколов измерений, сформированных ВЕКТОР-ИКИ-2016 с протоколами измерений, полученными от зондов.

Протоколы измерений ВЕКТОР-ИКИ-2016 переписываются на USB-носитель, с помощью которого протоколы переписываются на ПК. Протоколы измерений зондов переписываются на USB-носитель администратором системы и далее переносятся на ПК или копируются с помощью командной строки с поверяемого зонда администратором системы в файл “xlsx” на ПК.

Далее, помощью Excel-совместимого табличного процессора, на ПК производится сравнение (сличение) протоколов измерений, сформированных ВЕКТОР-ИКИ-2016 и сервером системы.

Для каждой строки в протоколе измерений ВЕКТОР-ИКИ-2016 необходимо найти соответствующую строку в протоколе измерений сервера- такую, что бы временные отметки "Время начала передачи эталонного файла” и “Время окончания передачи эталонного файла** были приблизительно равны (с установленной в требованиях к поверке точностью). Далее в найденных строках выполняются следующие проверки:

Сравниваются значения полей “Объем переданной информации” - они должны совпадать в обоих строках.

Сравниваются значения полей “Продолжительность передачи эталонного файла*' -они должны совпадать.

Сравниваются значения полей “Скорость передаваемой информации" - они должны быть приблизительно равны (с установленной в требованиях к поверке точностью).

• 8.2 Метрологические характеристики считаются успешно подтвержденными в случае, если по каждой строке протокола измерений ВЕКТОР-ИКИ-2016 была найдена соответствующая (см. выше) строка из протокола измерений сервера и значения этих двух строк сходятся между собой с соблюдением вышеизложенных требований.

• 8.3 Результаты поверки измерений количества (объёмов) информации считать положительными, если абсолютные погрешности измерений количества (объёмов) информации зондов для соответствующего объёма информации находятся:

в пределах ±5 Байт при передаче количества информации менее или равно 10 Мбайт,

в пределах ±1 • 10‘⁴ К при передаче количества информации более 10 Мбайт, где К - количество переданной информации (данных) в байтах.

• 8.4 Результаты поверки измерений длительностей сеансов считать положительными, если абсолютные погрешности измерений длительностей сеансов зондом для каждого объёма информации находятся в пределах ±0,2 с.

• 8.5  Результаты поверки измерений скорости передачи данных считать положительными, если относительные погрешности измерений скорости передаваемой информации зондом для каждого объёма информации находятся в пределах ±2 %.

• 8.6 Результаты поверки по определению абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU) в режиме «Stratum 2» (разности (расхождения) системной шкалы времени зонда относительно национальной шкалы времени UTC (SU), считать положительными, если для каждого сеанса связи время расхождения находится в пределах ±0,3.

• 9.1 Цель и содержание проверки.

При подтверждении соответствия программного обеспечения (далее - ПО) руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО.

• 9.2 Проверка соответствия идентификационных данных ПО СИ.

Проверку проводить с помощью интерфейса командной строки в соответствии с РЭ.

• 9.3 Результаты проверки.

Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в эксплуатационной документации.

• 10.1 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин забракования.                                          7

Главный метролог ООО «КИА»

17
