Методика поверки «ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КЛЕЩИ КТ-1000А» (37511563.4528МП-2006)

Методика поверки

Тип документа

ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КЛЕЩИ КТ-1000А

Наименование

37511563.4528МП-2006

Обозначение документа

ООО "ЭНЕРГОЗАЩИТА"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



I

"5 ТВЕРЖДА1&

Директор национального ннртатута метрологий* -г -  .....|j. Саакян ~~~

2006 г.

“ СОГЛАСОВАННО” Директор

ОЗАЩИТА” К. Аветисян 2006 г.

ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КЛЕЩИ КТ-1 ООО А

Методика поверки

37511563.4528МП- 2006 г.

Содержание

Вводная часть

Операции и средства поверки Условия поверки и подготовка к ней

Пре. -       .цепки

Вне i jj н и и ос; мо t р

Проверка электрического сопротивления изоляции Опробование

Определение метрологических характеристик Оформление результатов поверки

Приложение А                                              8

/7//Ж. HZW7 - л&А
I Вводная часть

Настоящая методика распространяется на электроизмерительные цифровые клещи типа К' -!(ЮОЛ (далее - клеили) и устанавливает методику их первичной и периодической поверки,

Клещи предназначены для кратковременного измерения силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах в воздушных линиях электропередачи без разрыва токовой цепи.

Настоящая методика разработана в соответствии с МИ 1202-86 «Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки» и МИ 2159-91 «Амперметры непосредственного включения и клещи электроизмерительные переменного тока. Методика поверки».

Клещи подлежат первичной поверке при выпуске из производства или ремонта и периодической поверке, периодичность поверки 12 месяцев.

Периодическая поверка клещей может производиться государственными метрологическими службами и метрологическими службами предприятий.

2 -/''г

2 Операции и средства поверки.

2.1 11ри проведении поверки должны быть выполнены следующие операции и применены средства измерений с характеристиками, указанными в таблице 1. Габлнца 1

1 Наименование операции

11омер пункта

Наименование, тип эталонных СИ

Основные    технические

метрологические характеристики.

и

1. Внешний осмотр

4.1

2. Определение электрического

4.2

Мегаомметр

иий,= 500 В

сопротивления изоляции

ЭС0202/2-Г

Киш = ЮООМОм

3. Опробование

4.3

4. Определение метрологических

4.4

характеристик;

4.1 Определение    основной

4.4.1

Калибратор Г1320

Щ»® 0,00141000 В

| погрешности          измерения

Пределы допускаемой основной

постоянного напряжения

погрешности:

100 В      ±(4014+500) мкВ

1000 В     +(0.0414+5) мВ

М.2 Определение    обновкой

4.4.2

Прибор для поверки

U»» 0.00141000 в

погрешности         измерения

вольтметров В1-9 с

6= 0,0240,1 %

переменного напряжения

блоком Я1 В-22

4.3 Определение    основной

4.4.3

Установка

1.ПОС1- 0430 А.

‘ погрешности измерения силы

поверочная УЗОО

класс 0,2

| постоянного тока

1перем=0410 А,

i 4.4 Определение    основной

класс 0.1.

1 погрешности измерения силы

Намагн и чи ваюши й

0,1... 1000 А на переменном

(50

! переменно! о тока

контур

Гц) и постоянном токе

|

Ампервольтметр

ГО+7.5 А

j

Ц4311

кл.т. 0,5

Примечание: при проведении поверки разрешается применять другие меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с погрешностью 1:3 для всех проверяемых отметок.

стр. 3 из 9

■ СТ.---

» Условия проведения поверки и подготовка к ней.

3.1   11рп проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха. С

23 ± 5

. - относительная влажность воздуха, %

; от 30 до 90

■ - атмосферное давление, кПа ( мм рт. ст.)

от84 до 106 ( от 630 до795)

- напряжение питающей сети. В

: 220 ± 10%

чж'цнтт питающей сети. Гц

i 50 ± 10%

11еред проведением поверки клеши должны быть выдержаны в нормальных условиях не менее 8 часов.

  • 3.3   Средства поверки должны быть подготовлены к работе в соответствии с их технической документацией.

  • 3.4   Перед проведением поверки ознакомиться с инструкцией по эксплуатации на поверяемые клеши.

4 Проведение поверки.

4.! Внешний осмотр

При проведении внешнего осмотра установить соответствие клещей следующим требованиям:

I1 все надписи на клешах должны быть четкими и ясными;

21 входные гнезда должны быть чистыми;

  • 3) должны отсутствовать механические повреждения, влияющие на точность показаний клещей;

  • 4) органы управления и коммутации должны быть исправны:

.5) все покрытия должны быть прочными, ровными, без царапин и трещин;

6) клещи должны быть укомплектованы входными кабелями и батареей питания.

Клеши не допускаются к дальнейшей поверке, если при их внешнем осмотре обнаружены дефекты:

  • 1) внутри клешей находятся незакрепленные предметы;

  • 2) имеются трещины и другие повреждения.

  • 4.2   Проверка электрического сопротивления изоляции

1 ]роверка электрического сопротивления изоляции цепей клещей проводится с помощью мегаомметра при испытательном напряжении 500 В. Испытательное напряжение подается между замкнутыми накоротко входными клеммами клещей с одной стороны и токопроводящим материалом. наложенным на корпус клещей, с другой стороны. Отсчет результата измерения производится после достижения устойчивого показания на мегомметре, но не ранее чем через 5 с после начала измерений.

Результат проверки считается удовлетворительным, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

  • 4.3   Опробование

  • 4.3.1  11ри опробовании включить клеши. Допускается мигание знака полярности и единиц младшего разряда.

Неисправные клещи бракуется и дальнейшей поверке не подлежат.

  • 4.4   Определение метрологических характеристик;

  • 4.4.1  Определение основной погрешности измерения постоянного напряжения клещей проводят методом сравнения с образцовой мерой в следующей последовательности:

1} подготовить калибратор-вольтметр П320 к работе в соответствии с его инструкцией по эксплуатации;

  • 2) подключи ть клеши по схеме, приведенной на рисунке 1:

  • 3) включить клеши (режим измерения постоянного или переменного тока и напряжения производится автоматически;

  • 4) для каждой из проверяемых точек No, приведенных в таблице 2, установить напряжение прибора П320. равное номинальному значению напряжения в данной проверяемой точке: бюровестн отсчет показаний UM поверяемых клещей.

Результаты поверки считаются удовлетворительными, если во всех проверяемых точках показания поверяемых клещей, удовлетворяют неравенству: гае Aq-ши реши ость, указанная в таблице 2.

\ - \с и N - Aq - пределы допускаемых показаний поверяемых клещей для данной проверяемой точки Nv

КТ-1000А

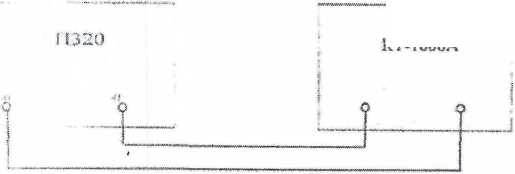

Рисунок 1 - Схема определения погрешности измерения напряжения постоянного тока где П320 - калибратор:

КI -IU00A • поверяемые клещи.

1 аглпна2

(мсремия. В

Проверяемая точка, No. В

Предел допустимой погрешности, В

1000

100

20

200

400

600

§00

1000

4 4   (>щх-ледонне основной погрешности измерения переменного напряжения на частоте 50 Гц

u;w$ш;ея методом сравнения с образцовой мерой в следующей последовательности: адтяипь прибор дл'я поверки вольтметров В1-9 с блоком усиления Я1В-22 к работе в .■лодогавнн с его инс трукцией по эксплуатации;

2) соединить приборы по схеме, приведенной на рисунке 2;

31 включить клещи;

4) доя каждой из проверяемых точек No, приведенных в таблице 3, установить напряжение прибора В1-9, равное номинальному значению напряжения в данной проверяемой точке;

5 н ршк-еп! отсчет показаний Пм поверяемых клещей.

Предел измерения, В

Проверяемая точка, No. В

Предел допустимой погрешности, В

0-1 (Ж)

100

20

200

400

600

800

1000

Г'аулыаты поверки считаются удовлетворительными, если во всех проверяемых точках показания UM поверяемых клещей, удовлетворяют неравенству:

No- Aq 5 No+ Aq где Aq-погрепшостъ, указанная в таблице 3,

Ч,'.к и X A<s - пределы допускаемых показаний поверяемых клешей для данной проверяемой ючкн N.

81-9 с

Я1 В-22

Г—

1

1

КТ-1000А

i

i

I ........_Д.

о

; !

! ........... '"

Рисунок 2 С хема определения погрешности измерения напряжения переменного тока 4 4.3 Определение основной погрешности измерения силы постоянного тока проводится методом непосредственного сличения с эталонным амперметром, в следующей после, юва тел ы юс t и:

‘> подготовить установку У300 к работе в соответствии с инструкцией по эксплуатации: ) «тое.тинигь приборы но схеме, приведенной на рисунке 3;

Примечание^ат! сравнении результатов измерений показание юи&ора Ц43Н должно но >ш кмине<:шр (ШП1К0в1Н1м^            контура (катушки).

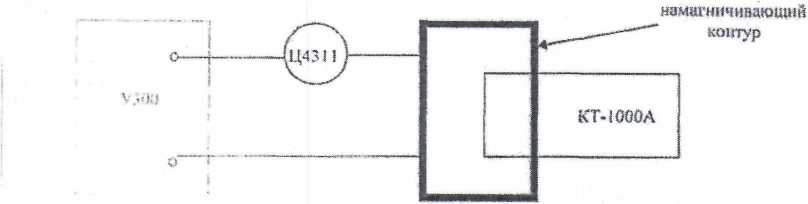

Внсунок 3 - Схема определения погрешности измерения постоянного тока

3) I. л каждой из проверяемых точек No, приведенных в таблице 4. установить ток установки по малинному ампервольтметру, равный номинальному значению силы тока в данной проверяемой гэчкс;

-} пронести отсчет показаний 1М поверяемых клещей.

Результаты поверки считаются удовлетворительными, если во всех проверяемых точках дагашны 1Ч поверяемых клещей, удовлетворяют неравенству:

No- Aq S1M S Ns+ Aq                                     (3),

где Aq-noi решность, указанная н таблице 4,

N -Aq и N.-, f-Aq - пределы допускаемых показаний поверяемых клешей, для данной проверяемой точки N«

Придс.; ич.меренпй, А

5

i                                                                                                                                                                                                                                                                                                                 '

Проверяемая точка,No, А

Предел допустимой погрешности, А

i                                                                                                                                                                                                            ;

20-1000

50

25

100

200

400

600

800

1000

> .. . и .ение основной погрешности измерения силы переменного тока проводится " ' ■■ “;ьк'рслстемного сличения с эталонным амперметром, в следующей

:i-. .           : Н.НОСТН,

..       -.стновку УЗОО к работе в соответствии с инструкцией по эксплуатации.

.         (, приборы по схеме. приведенной на рисунке 3;

' i ■ < -м л ч| и j Проверяемых точек No, приведенных в таблице 5, установить ток установки по

=       н.срнп.п.гметру, равный номинальному значению силы тока в данной проверяемой

•» >. ! s-i гсш отсчет показаний 1« поверяемых клещей.

лгли поверки считаются удовлетворительными, если во всех проверяемых точках .. -вшиня поверяемых клешей, удовлетворяют неравенству:

No- Aq<l4SNtr* Aq                                   (4),

.vs-u,>; рсшшняь. указанная в таблице 5,

х -АС и N..- Aq - пределы допускаемых показаний поверяемых клещей для данной проверяемой гочКй Nj                                                                                                •

I j 'мила 5

> hx-.’te 1 и шсрсний. А

Проверяемая Точка,Ng, А

Предел допустимой погрешности, А

0-1000

50

25

100

200

400

600

800

1000

5 Офо рм.тение результатов поверки

; : Ретулшаш поверки оформляются протоколом по рекомендуемой форме, приведенной в приложении А.

■ I кшо/китсльныс результаты поверки удостоверяются нанесением оттиска поверительного = ленма на к киш и выдается свидетельство о поверке.

В с.т шю, если по результатам поверки не удовлетворяет предъявляемым к нему

J.» шапням. ой бракуется и выдается извещенкео непригодности с указанием всех причин лхстоэеи-ишя настоящей МП, при этом оттек поверительного клейма подлежит гашению.

Приложение A

(рекомендуемое)

ПРОТОКОЛ

п< >цепки “» !сктроизмеритальиых цифровых клещей типа КТ-1000А №      _ __

спина viежащих              _____

;  ■ шннс ор- ннишции. осуществляющей поверку_______________

:i;. ". деления поверки ________________________

Среде юн поверки _________________________________

I Внешний осмотр: ________________________________________________

2.Опробование: _ _______________

3 Определение электрического сопротивления изоляции:_____

• )пг сине метрологических характеристик:

: . . •. |.ч; основной погрешности измерения постоянного напряжения: Гиблина I           __

,      !     11роверяе.мая точка. No, В

iHMt'oeiiiiJi. В !

Измеренное значение, В

Погрешность измерения, В

Предел допустимой погрешности, В

100

200

.   .                     400

20

600

800

1 000

. ; j.;.x iiuv основной погрешности измерения переменного напряжения:

Проверяемая точка. No. В

Измеренное значение. В

Погрешность измерения, В

Предел допустимой погрешности. В

100

20

200

400

600

800

1000

-1 3 Определение основной погрешности измерения силы постоянного тока: Таблш-а

Промеряемая точка. No. А

•\ •

Измеренное значение, А

Погрешность измерения, А

Предел допустимой погрешности, А

50

25        |

100

200

400

600

1 800

1000

. г.)..*'

1 предел измерения, А

Определение основной погрешности измерения силы переменного тока:

Проторяемая точка, No, А

Измеренное значение, А

Погрешность измерения, А

Предел допустимой погрешности, А

50

25

100

И ;

.hili

600

80.0

1000
