Методика поверки «Государственная система обеспечения единства измерений Измерители температуры трансформаторов волоконно-оптические Т301» (MП 2411-0171 -2020)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им.Д.И. Менделеева»

УТВЕРЖДАЮ

. генерального директора

. Д. И. Менделеева»

А.Н. Пронин

13 » февраля 2020 г.

генерального директора

«ВНИИМ им. Д.И. Менделеева ё^екирда Константин Владимирович

Государственная система обеспечения единства измерений

МП 2411-0171 -2020

Заместитель руководителя НИЛ 2411

В.М. Фуксов

Ведущий инженер НИЛ 2411

^Z          О-Е- Верховская

Санкт-Петербург

2020

Настоящая методика устанавливает методы и средства первичной и периодической поверок измерителей температуры трансформаторов волоконно-оптических ТЗО1 (далее - приборы), изготавливаемых компанией «Rugged Monitoring Quebec Inc.», Канада.

Приборы предназначены совместно с волоконно-оптическими преобразователями температуры для измерений температуры обмоток трансформаторов, в том числе в составе информационно- измерительных систем.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Вспомогательное СИ: Термогигрометр Ива-бН-Д, регистрационный номер в Федеральном информационном фонде 46434-11;

- сосуд Дьюара, заполненный жидким азотом при значении нижнего предела диапазона измерений -200 °C

Примечание: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

• 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 При поверке приборов соблюдать действующие правила эксплуатации электроустановок.

  • 2.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в их эксплуатационной документации.

  • 2.3 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на приборы, имеющие необходимую квалификацию.

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                от +20 до +25

• - относительная влажность, %, не более                 80

• - атмосферное давление, кПа                           от 84 до 106

• 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3.2.1 Проверить наличие свидетельства о предыдущей поверке, руководства по эксплуатации;

  • 3.2.2 Подготовить к работе оборудование для поверки согласно нормативной документации на соответствующие средства измерений и вспомогательные средства.

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

• - целостности прибора (отсутствие трещин или вмятин на корпусе);

• - чистоте и исправности разъемов подключения волоконно-оптических преобразователей;

• - сохранности органов управления, четкости фиксации их положений;

• - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования. При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

• 4.2 Проверка работы (опробование).

  • 4.2.1 Опробование

    • 4.2.1.1 Подключить источник питания постоянного тока (24 В) в соответствии с указанной на корпусе прибора маркировкой; волоконно-оптический преобразователь подключить поочередно к каждому измерительному каналу, сняв защитные колпачки.

Результат опробования считают положительным, если значение температуры по всем измерительным каналам прибора находится в пределах условий п.3.1.

• 4.3 Подтверждение соответствия программного обеспечения (ПО)

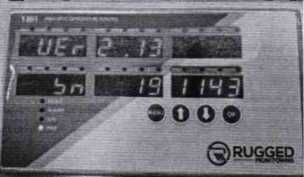

Версия встроенного программного обеспечения прибора идентифицируется после подачи питания при самодиагностике и при нажатии кнопок «Menu», выбора стрелками поля «info» и

двукратным нажатием «Ок».

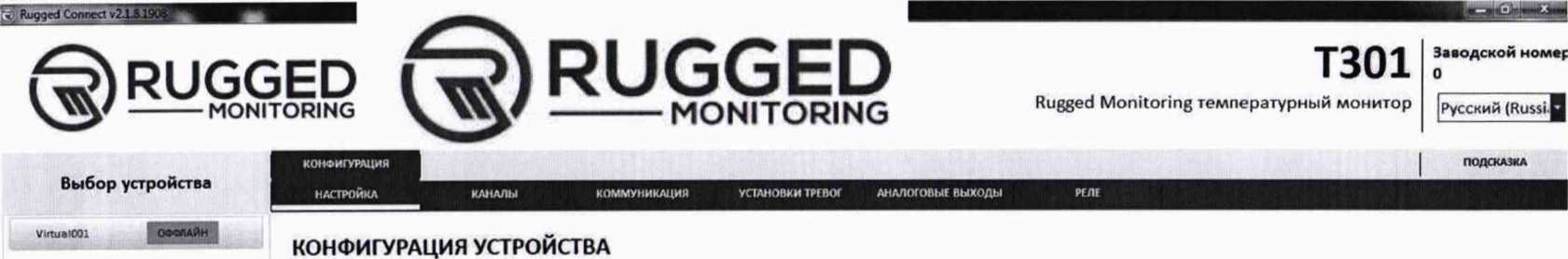

Версия автономного программного обеспечения прибора (при наличии) идентифицируется в верхней строке информационного окна. (Приложение В).

Результат проверки считают положительным, если номер версии ПО не ниже указанного в описании типа.

• 4.4 Проверка диапазона и определение абсолютной погрешности измерений температуры.

  • 4.4.1 Определение погрешности проводят для каждого измерительного канала прибора сличением волоконно-оптического преобразователя с эталонным ТС не менее чем в пяти равномерно распределенных точках, включая крайние, диапазона измерений в сухоблочных калибраторах температуры.

  • 4.4.2 Волоконно-оптический преобразователь и эталонный термометр погружают на одну глубину в калибратор, который воспроизводит значение температуры, соответствующее нижнему пределу измерений и после достижения теплового равновесия записывают показания с поверяемого канала прибора и эталонного термометра. Переключают разъем подключения к прибору волоконно-оптического преобразователя в каждый из измерительных каналов и записывают показания.

  • 4.4.3 Повторяют измерения при следующих значениях температуры, включая верхний предел диапазона измерений.

  • 4.4.4 Значение абсолютной погрешности измерений температуры определяют как разность между значениями по показаниям поверяемого (Т_изм) и эталонного (Т _эт) СИ для каждого канала прибора в каждой контрольной точке.

  • 4.4.5 Результаты поверки считают положительными, если погрешность при всех значениях температуры по всем каналам прибора находится в пределах или равна ±1,0 °C.

Результат поверки признают положительным, если результаты всех проверок по п.п. 4.1 -

• 4.4.5 признаны положительными.

• 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении А). При положительных результатах поверки выдается свидетельство о поверке установленной формы. При отрицательных результатах поверки выдается извещение о непригодности к применению.

Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ А

(Рекомендуемое)

Форма протокола поверки

Дата___________________

ПРОТОКОЛ №____

Вид поверки Периодическая (первичная)

Методика поверки: МП 2411-0171-2020 «ГСИ. Измерители температуры трансформаторов волоконно-оптические Т301. Методика поверки», утвержденная ФГУП «ВНИИМ им. Д.И. Менделеева» 13.02.2020 г.

Условия поверки

Вывод о признании результатов поверки соответствующим (несоответствующим) установленным в описании типа метрологическим требованиям

На основании результатов поверки выдано

свидетельство о поверке №___________________от________дата

(извещение о непригодности №___________дата

Причина непригодности__

Поверку произвел ___дата.

ФИО               подпись

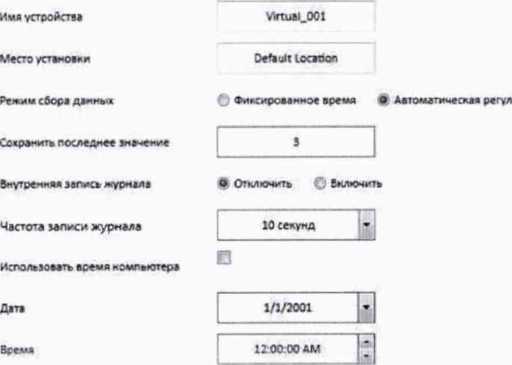

Идентификация программного обеспечения

bugged Connect у2,1.8/

О

Слисок фюическю» устройств оОнов/ея
