Методика поверки «Государственная система обеспечения единства измерений Установки топливораздаточные «Kamka»» (MП 459-2019)
УТВЕРЖДАЮ
Заместитель директора
Государственная система обеспечения единства измерений
Установки топливораздаточные «Катка»
Методика поверки
МП 459-2019
ВВЕДЕНИЕНастоящая методика поверки распространяется на установки топливораздаточные «Катка» (далее - УТ), предназначенные для измерений объёма и массы светлых нефтепродуктов: бензин, керосин, дизельное топливо и другое (далее - топливо), с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учётом требований учётно-расчётных операций и устанавливает методику его первичной и периодической поверки.
Интервал между поверками (межповерочный интервал) - 1 год.
Поверка модификаций УТ, измеряющих объём топлива, осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».
Поверка модификаций УТ, измеряющих массу топлива, осуществляется в соответствии с методикой приведённой ниже.
1 ОПЕЕАЦИИ И СРЕДДРВА ПОВВЕАИПри проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1
|
Наименование операции |
Номер пункта методики |
Рекомендуемые средства поверки |
Требуемые значения метрологических характеристик |
|
1 Внешний осмотр |
4.1 |
- |
- |
|
2 Опробование |
4.2 |
- |
- |
|
3 Проверка погрешности изменений массы |
4.3 |
Весы электронные ТВ-Б-200.2 |
Диапазон измерений массы от 29 до 120 кг, погрешность в эксплуатации, г: -в диапазоне до 60 кг не более ± 100 -в диапазоне свыше 60 кг не более ± 150 |
|
Ёмкость металлическая |
Объём не менее 150 л | ||
|
Примечание: допускается применять другие средства измерений и вспомогательное оборудование, обеспечивающее требуемую точность | |||
При проведении поверки должны соблюдаться требования безопасности, установленные действующими правилами пожарной безопасности, «Правилами техники безопасности при эксплуатации электроустановок потребителей», требования соответствующих разделов приведённые в эксплуатационной документации на УТ.
К выполнению поверки могут быть допущены специалисты, прошедшие обучение и аттестованные в качестве поверителей по соответствующим видам измерений.
3 УСЛОВ1И1 ПОВЕЕКИ И 11ОД 1'ОТОВКАК НЕИ
3.1 ПрипррведднниповерриддяУТ ддлжны соолюддттьяследдющие условия:
|
- температура окружающего воздуха, °С |
от -40 до +50 или от -50 до +60 (зависимости от модификации) |
|
от -10 до +50; от 10 до 98; от 84 до 106 (от 630 до 795); |
|
от 187 до 242; 50 ± 1. |
-
3.2 При проведении поверки для средств поверки должны соблюдаться их условия эксплуатации.
-
3.3 Непосредственно перед проведением поверки необходимо подготовить УТ и средства поверки к работе в соответствии с их эксплуатационной документацией.
Все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке.
4 ПРОВЕДЕНИЕ ПОВЕРКИ 4.1 Внешний осмотрВнешний осмотр поверяемой УТ можно проводить без включения питания.
Не допускается к дальнейшей поверке УТ, если обнаружено:
-
• несоответствие внешнего вида УТ, приведённому в её описании типа;
-
• неправильность, отсутствие или неоднозначность прочтения заводского номера и типа УТ;
-
• наличие механических повреждений, влияющих на правильность функционирования УТ, а так же на безопасность персонала (поверителя, потребителя).
Включить УТ. В соответствии с эксплуатационной документацией на УТ проверить её работу в целом.
Далее следует проверить идентификационные данные метрологически значимого программного обеспечения, следуя указаниям, изложенным в её эксплуатационной документации.
УТ признаётся годной, если она функционирует без сбоев, а идентификационные данные метрологически значимого программного обеспечения соответствуют приведённым в описании типа на УТ.
4.3 Проверка погрешности изменений массыПроверку погрешности измерений массы выдаваемого топлива следует проводить с помощью весов, например, весов электронных ТВ-8-200.2. Проверка проводится в точках 30, 50, 100 кг при номинальном расходе. В каждой точке проверка выполняется три раза.
Далее проводят расчёт относительной погрешности измерений массы выданного топлива в каждой точке проверки по формуле:
5 = Мк~"П п Х 1В0%,
где Мк - масса выданного УТ топлива, кг;
М0 - масса топлива, измеренного с помощью весов, кг;
П - коэффициент, учитывающий поправку от выталкивающей силы воздуха, равный 1,0014.
За результат проверки берётся худший результат.
УТ признаётся годной, если её относительная погрешность не превысит значения ± 1 %.
5 ОВЮРО1ДЕРИ 1.Р1ДУДЬТЛТОВ I 1ОВЕРКИ5.1 На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.
Примечание
По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.
-
5.2 На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.
-

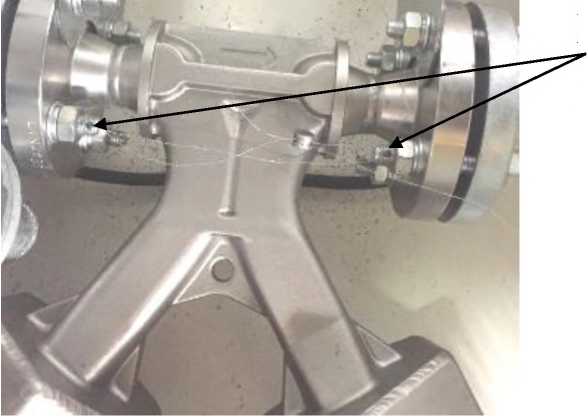

5.3 Знак поверки (свинцовые пломбы) наносится на внутренние части УТ так, как показано на рисунке 1 (для модификаций имеющих массовый расходомер).
Место нанесения
знака поверки
Рисунок 1 - Пломбировка генератора импульсов
4
Установки «Kamka»
