СОГЛАСОВАНО:

Генеральный директор есс-М»

«Автоп

тин

г.

УСТАНОВКИ УГЛОМЕРНЫЕ НА ОСНОВЕ СТОЛОВ ПОВОРОТНЫХ СТ-9

МЕТОДИКА ПОВЕРКИ

МП АПМ 25-18

г. Москва, 2018 г.

Настоящая методика поверки распространяются на установки угломерные на основе столов поворотных СТ-9 (далее — установки) зав. № 570065 и зав. № 680083, производства ООО «Автопрогресс-М», Россия и устанавливает методику их первичной и периодической поверки.

Интервал между поверками -1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование

7.2

Да

Да

3

Определение метрологических характеристик:

7.3

-

-

3.4

Определение допускаемой абсолютной погрешности измерений угла поворота

7.3.1

Да

Да

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства

поверки, приведенные в таблице 2. Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Рабочий эталон 2-го разряда по государственная поверочная схема для средств измерений плоского угла - теодолит или тахеометр высокоточный

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящих методических указаний.

3  Требования к квалификации поверителей

К проведению поверки установок допускаются лица, изучившие эксплуатационные документы на них, имеющие достаточные знания и опыт работы с ними.

4   Требования безопасности

При проведении поверки установок угломерных, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на установки и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки.

5  Условия поверки

При проведении поверки должны соблюдаться в лаборатории следующие нормальные

условия измерений:

  • - температура окружающей среды ,°С.............................................. (20±5)

  • - относительная влажность воздуха,%............................................ не более 80

  • - атмосферное давление, кПа (мм рт.ст.)......................................84,0.. 106,7 (630..800)

  • - изменение температуры окружающей среды во время поверки, ...°С/ч.... не более 1

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки;

  • - установка и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • - установка и средства поверки должны быть выдержаны на рабочих местах не менее 2 ч.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие установок угломерных следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на их эксплуатационные и метрологические характеристики;

  • - оптические системы должны иметь и равномерно освещенное поле зрения.

7.2 Опробование

При опробовании должно быть установлено соответствие установок угломерных следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - работоспособность всех функциональных узлов и режимов.

  • 7.3 Определение метрологических характеристик

7.3.1 Определение абсолютной погрешности измерений угла поворота

Абсолютная погрешность измерений утла поворота определяется с помощью теодолита (тахеометра) путем многократных измерений горизонтального угла.

Поверку проводить в следующем порядке:

  • - установить установку на поверочную плиту;

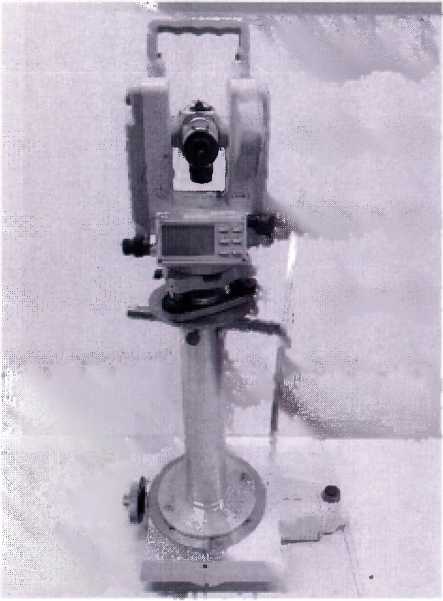

  • - установить теодолит на стойку поверяемой установки (см. рис. 1);

  • - установить визирную марку на расстоянии не менее 2х метров от поверяемой установки;

  • - навести теодолит на перекрестие визирной марки и обнулить показания по горизонтальному кругу7 теодолита;

  • - задать угол поворота установки, контролируя его по лимбу поворотного стола СТ-9;

  • - навести зрительную трубу теодолита обратно на перекрестие визирной марки;

  • - снять значение горизонтального угла по теодолиту (Уэ1) и по лимбу поворотного стола СТ-9 (Уизм);

  • - занести данные в протокол поверки.

Произвести не менее пяти циклов измерений от 0° до 360° с шагом 30°.

Рис. 1

Абсолютная погрешность измерений горизонтального угла вычисляется по формуле:

А = V изм - V jt,

где А - абсолютная погрешность измерений горизонтального угла,

Уизм - значение горизонтального утла, взятое по лимбу поворотного стола СТ-9,

Уэт - значение горизонтального угла, взятое по теодолиту,

Значения абсолютной погрешности измерений утлов не должны превышать ±30"

Если требование п.7.3.1 не выполняется, установка признается непригодной к применению, дальнейшие операции поверки не производят.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

  • 8.2 При положительных результатах поверки установки угломерные признается годным к применению, и на него выдается свидетельство о поверке установленной формы с указанием фактических результатов определения метрологических характеристик.

83 При отрицательных результатах поверки установки угломерные признаются непригодными к применению, и на них выдается извещение о непригодности установленной формы с указанием основных причин.                       //

Инженер отдела                              Л

ООО «Автопрогресс-М»                       //          Скрипка М.А.
