УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

УСТАНОВКА РАДИОМЕТРИЧЕСКАЯ «БИОФОТ»

Методика поверки МП 067.М4-19

Главный метролог

г. Москва

2019 г.

1 Введение

Настоящая методика распространяется на установку радиометрическую «БИОФОТ» (далее - установка), предназначенную для измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 200 до 1650 нм, и устанавливает операции при проведении её первичной и периодической поверок.

Интервал между поверками 2 года.

2 Операции поверки

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

№ п/п.

Наименование операции

Номер пункта методики поверки

Обязательность выполнения операции при

первичной поверке

периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Подтверждение соответствия программного обеспечения

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение диапазона измерений

СПЭО в диапазоне длин волн от 200 до 1650 нм

8.4.1

Да

Да

6

Расчет пределов допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 200 до 1650 нм

8.4.2

Да

Да

  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки

  • 3.1 При проведении первичной и периодических поверок применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего метрологические и основные технические характеристики

Основные технические и (или) метрологические характеристики

8.3.1;

8.3.2

Вторичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 10,0 мкм по ГПС «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 (далее - ВЭТ СПЭО)

Диапазон измерений СПЭО от 1103 до 210s Вт/м3.

Среднее       квадратическое

отклонение       результатов

измерений СПЭО при сличении эталона с государственным первичным эталоном от 0,5 до 3,0 % в зависимости от длины волны.

  • 3.2 Средства поверки, указанные в таблице 2, должны быть аттестованы (поверены) в установленном порядке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие настоящую методику и руководство по эксплуатации установки и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие полный инструктаж по технике безопасности и прошедшие обучение на право проведения поверки по требуемым видам измерений.

5 Требования безопасности

  • 5.1 При проведении поверки следует соблюдать требования, установленные правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 При выполнении поверки должны соблюдаться требования руководства по эксплуатации установки.

  • 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.4 Установка не оказывает опасных воздействий на окружающую среду и не требует специальных мер по защите окружающей среды.

6 Условия поверки

6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

от +19 до +23 от 50 до 80;

от 96 до 104; от 216 до 224;

от 49 до 51.

  • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (бензина и разбавителя), способных вызвать коррозию краски.

7 Подготовка к поверке

  • 7.1 Перед началом работы с установкой необходимо внимательно изучить её руководство по эксплуатации. .

  • 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

  • 8 Проведение поверки

8.1 Внешний осмотр

  • 8.1.1 Проверку проводят визуально. Проверяют соответствие расположения надписей и обозначений требованиям технической документации; отсутствие механических повреждений на наружных поверхностях установки, влияющих на его работоспособность; чистоту гнезд, разъемов и клемм; состояние соединительных кабелей.

  • 8.1.2 Установка считается прошедшей операцию поверки, если корпуса составных частей и соединительные кабели и разъемы не повреждены, отсутствуют механические повреждения элементов конструкции.

8.2 Опробование

  • 8.2.1 Включить приборы регистрации, контроллер, спектрометры, универсальный вольтметр из состава установки.

  • 8.2.2 Установить кварцевую галогенную лампу из состава ВЭТ СПЭО и включить питание лампы на режимах, предусмотренных для данной лампы.

  • 8.2.3 Включить персональный компьютер (далее - ПК) и запустить программное обеспечение «OceanView» нажатием кнопок «start» —> «Programms» —> «Ocean View». На мониторе появится главный экран управления установкой (рисунок 1).

    Э X

    ■ а 1

    Рисунок 1 - Вид главного экрана

Провести измерение, нажав кнопку .

  • 8.2.4 Установка считается прошедшей операцию поверки, если включение всех его компонентов прошло успешно и все органы управления работают исправно, а на мониторе ПК отображаются значения измеренных параметров.

8.3 Подтверждение соответствия программного обеспечения

  • 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения сведениям, приведенным в описании типа на установку.

Версия программного обеспечения «OceanView» отображается на экране монитора персонального компьютера при нажатии кнопок «Справка» —► «О программе» в окне справки (см. рисунок 2а). Версия программного обеспечения «БИОФОТ» отображается в заголовке рабочего окна программы (см. рисунок 26).

а

Освещенность

Расстэенме

БИОФСТ(* 1.0) Лабораторка АРХИЛАЙТ Pac-e* Отмет

^лаоса'ыа аатчиюе)

Размеры «’стониго

Списсж диаорегм

Яр<ос?» /стомиик*        1250000        «д/ы*

и

Нет диафрагм»

и

Нет длаоратм»

Bpeva xchosku.'          '000          с

Im

00055

V

Расположение оайлсе спеетра

Ев

0005

и

Рисунок 2 - Версия программного обеспечения

8.3.2 Установка признается прошедшим операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OceanView

БИОФОТ

Номер версии (идентификационный номер) ПО, не ниже

1.6.7

1.0

Цифровой идентификатор ПО

-

-

  • 8.4 Определение метрологических характеристик

8.4.1 Определение диапазона измерений СПЭО в диапазоне длин волн от 200 до 1650 нм

  • 8.4.1.1 Для измерения СПЭО в диапазоне длин волн от 200 до 1650 нм установить кварцевую галогенную лампу из состава ВЭТ СПЭО (далее - лампа КГМ), на юстировочный стол для исследования ламп на расстоянии 500 мм от приёмной головки спектрометра. Расстояние измерить с помощью нутрометра из состава ВЭТ СПЭО.

  • 8.4.1.2 Провести юстировку лампы КГМ и приемной головки. Для этого установить юстировочный лазер и установить на место специальное юстировочное приспособление, являющееся неотъемлемой принадлежностью лампы. Приёмная поверхность головки и поверхность стекла юстировочного приспособления должны располагаться в плоскостях, перпендикулярных оптической оси. При этом оптическая ось должна проходить через центр приемной поверхности головки и перекрестие на стекле юстировочного приспособления. Проверить, что расстояние от эталонной лампы до приемной головки равно 500 мм.

  • 8.4.1.3 Снять юстировочное приспособление. Включить источник питания лампы.

  • 8.4.1.4 Проверить работу спектрометров «Ocean Optic» через общую вкладку управления интерфейсом спектрометров. В диалоговом окне выбрать следующие опции:

  • - «Файл» —* «Create new spectroscopy application» —> «Absolute Irradiance» —► «Active Acquisition» —* «далее». В диалоговом окне «Acquisition Group Window» (рисунок 3) выбрать следующие опции:

  • - «Integration Time» нажать «Automatic», оптимальное время интегрирования для данного типа источника выбирается автоматически;

  • - «Scans of Average» выбрать 3;

  • - «Boxcar width» выбрать 2, так как источник слабой интенсивности. Данная функция позволяет уменьшить шум при выдаче результатов. Если источник мощный оставить 0.

Schematic Window Saved Data Acquisition Group Window а>*в2и?_2

H»r Confrob Jkdd£em».« Confrw

► HI      || Я-лпгь

?«a исйла Ял»        5 *

Рисунок 3 - Диалоговое окно настройки

Произвести затемнение потока излучения от лампы КГМ, нажатием на символ ©

лампочки v в окне ПО «Ocean View» и измерить темновой ток для каждого спектрометра.

  • 8.4.1.5 Восстановить излучение от лампы КГМ, выждать выхода лампы на рабочий режим (не менее 15 минут после включения) и произвести измерения на длинах волн 200. 300, 400, 500, 600, 700, 800, 1000. 1200, 1400, 1500, 1650 нм.

  • 8.4.1.6 Нажатием кнопки ► провести 10 измерений СПЭО от источника излучения каждым спектрометром.

  • 8.4.1.7 Нажав кнопку пауза И, остановить измерение и произвести сохранение полученных спектров излучения. Спектры сохраняются в двух файлах с разными спектральными диапазонами.

  • 8.4.1.8 Открыть программу «БИОФОТ» (ярлык) и ввести в неё измеренный спектр нажатием кнопки «Расположение файла спектра» (Рисунок 4).

•• БИОФСТ МД} Лаборатория ДРХИЛДЙТ

-аг-е- Отчет

Условия измерения

Имя

сэй-a Subt2_15-00-29-975

Освещенность         500         м

Сохранить         Загрузить

Расслоение          0 5           и

Размеры источника

длина         001          м

v

д-'ЭФрагма датчиков;

Выполнить расчет

/'Ж

Список диафрагм

Яркост* источника        1250000        кдм^

18

Нет диафрагмы

диаметр

:            мм

ЗС-ЗмсЭ

Не-диафрагмы

••             1000              с

L-5

00055

V

Расположение файлов спектра

Es

0005

и

Тил опасности

Ев] ргрепимениеутла

[ aoi 1

МЛ

Датчик 1

Датчик 2

Напряжение датчика 1

мВ

Переключатель 1

напряжение датчика 2

uS

-

•;

Диаметр диафрагмы

0005

и

Переключатель 2

Переключатель 2

-есф'одимость диафрагмы

Значение Еэ

а. 2 В’ и ср

Ен] ограничение угла

напряжение датчика 1

14

Р*Д

Датчик 1

Датчик?

4250

мВ

Г.ерек'ючате.ть 1

Переключа-ель 1

напряжение датчика 2

4930

мВ

1

Переключатель 2

1

Переключатель 2

Значение Ен

50479

В- ..."

1

Wl  4J

LB ограничение угла

Датчик 1

Датчик 2

011

рад

напряжение датчика 1

мВ

Переключа-е-ь 1

Переключатель 1

Напряжение датчика 2

мВ

Диаметр диафрагмы

Переключа’е.ть 2

Переключатель 2

необхсмр'мость диафрагмы

Нет диафрагмы

Значение Lg

Вт/ м^ср

Датчик 1

Датчик 2

, 1д j               угла

0 3479

сад

напряжение датчика 1

«В

Перекллма’е.гь 1

Переключатель 1

напряжение датчика 2

мВ

Диаметр диафрагмы

Переключатель 2

Переключатель 2

Необходимость диафрагмы

нет диафрагмы

Значение La

Вт/м"ср

*

i Lir j                 угла

ООП

рас

Датчик 1

Датчик 2

напряжение датчика 1

иВ

Переключатель 1

Переключатель 1

напряжение датчика 2

мВ

т

-1

Диаметр диафрагмы

00055

ы

Переключа-ель 2

Переключв’е'ть 2

Необходимость диафрагмы

Дхаорагиа мужга

Значение La

Вт'М2ср

Euva .EtR.Es

огр угла

14

сад

Датчик 1

Датчик 2

Напряжение датчика 1

мВ

Переключатель 1

Переключатель 1

Напряжение датчика 2

мВ

Значение Ерг.-д

м-

Перекльоча-ель 2

Переключатель 2

Значение Е.а

Вт/М*

Значение Е$

Вт/м^

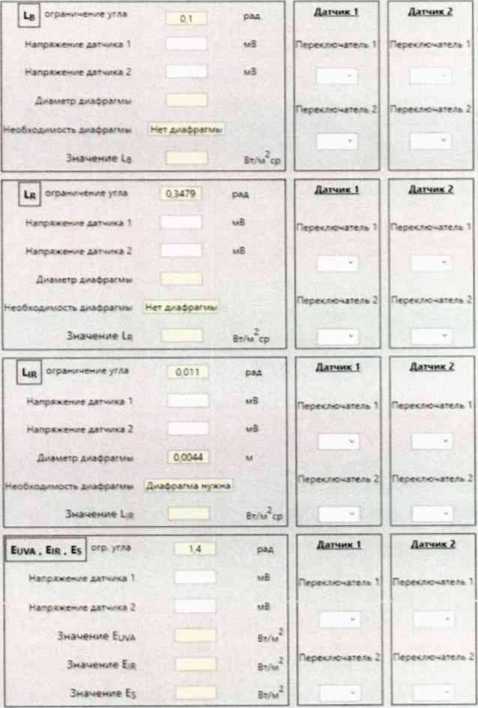

Рисунок 4 - Программа «БИОФОТ»

Откроется меню для выбора файлов, с возможностью указания пути к измеренным спектрам, выбрать файлы спектров, в окне программы появится график измеренных спектров в одной координатной сетке (рисунок 4).

  • 8.4.1.9 Производим абсолютные измерения энергетических величин. Устанавливаем на оптическую ось Датчика 1 на ось источника и измеряем напряжение сигнала вольтметром при положении переключателя контроллера «Датчик 1». Если в спектре излучения имеются составляющие с длиной волны более 950 нм, измерения напряжения производят также и при установке «Датчика 2» на место «Датчика 1» (с помощью передвижной каретки с радиометрическими датчиками) и измеряем напряжение сигнала вольтметром при положении переключателя контроллера «Датчик 2». В окне (рисунок 5) вводим значения

    напряжения с вольтметра.

    | Ев | ограничениеугла

    Напря жение датчика 1

    0.01

    рад мВ

    Напряжение датчика 2

    Диаметр диафрагмы

    0005

    мВ

    м

    Необходимость диафрагмы

    Значение Ев

    Диаоэагма нужна

    Вт/м^ср

Рисунок 5 - Поле ввода значений напряжения с вольтметра

После установки значений напряжения в соответствующие поля, нажимают кнопку «Выполнить расчет» (рисунок 6).

СохранитьЗагрузить

Выполнит» расчет

Сп.»сок диафрагм

Нет д.-афслги»

ь>

Нет дилрмги»

Ls

00055

м

Es

0005

и

Рисунок 6 - Выполнить расчет

  • 8.4.1.10 На странице «Отчет» будет выведена таблица со значениями СПЭО, произвести сохранение спектра СПЭО.

  • 8.4.1.11 Установить дейтериевую лампу из состава ВЭТ СПЭО. на расстоянии 400 мм.

выждать выхода лампы на рабочий режим (не менее 30 минут после включения) и повторить пункты с 8.4.1.2 по 8.4.1.10 и произвести измерения на длинах волн 200, 250, 300, 350. 400 нм. Рассчитать значения СПЭО в соответствии с условиями, установленными на рисунке

7.

’•с-е’ 0--е*

Условия ихмвоения

Освеиавн>юст»          )0С          ««

Рас сто*»е         04         и

Ршмеры источника

cvM       РОТ       и

■•кота                      и

Дкммта                               Ч

лиафрапм а»"~и®В)

Subt2j5-OO 29-9 7 5

ррс

(^7

Список диаэдаг и

Яркост» источник»        14ОСО0

1*

he; диадеми»

>гм»н> лллме-р

IX

Не? ддеэрагм».

£pev« мхпеэич*»         10000         с

и*

ооом

и

jkm сг*<тр*

и

0004

Спжтс

МО 300  400 МО

«ОС ?оо toe

900 1000 TM0 1200 1300 1400 1500 1400

1 Ев] оер*---<т^с угм

Напряжение       1

001

РА*

мВ

Aii'*«w. 1

П-рж-——   - 1

Ддпшв.2

П-р,.,.- — • 1

-э-рв•twee        2

wt

Диаметр аиаерыи»

0004

ы

чеобниимоста диаарап»

Д-адеагиа «,-«~а

Значение Е»

В- н'ср

Ем j э*ран*»«-<-и* >тла

14

РМ

л»>чи« !

Да’чи,г

Пер«л-с*

Перес.**©**»»*» 1

Ж«пр        дл'тагеэ 1

262 А

«8

Ю

[ Ю

•*апр<же-ие        2

Г i~J

Г<©еялрс-^г»лш 2

Перемс-мчи 2

Значение Ей

С 0051

Ь.Х?

1 • 1

| iTi    -1

ТИП ОПФОЮСТМ

Рисунок 7

  • 8.4.1.12 Установить эталонный полупроводниковый источник света из состава эталона, выждать выхода источника света на рабочий режим (не менее 10 минут после включения) и повторить пункты с 8.4.1.2 по 8.4.1.10. и произвести не менее п=5 измерений на длинах волн 410, 450, 500, 550, 600, 650, 700, 750 нм.

  • 8.4.1.13 За результат измерений СПЭО принимают среднее арифметическое результатов измерений, полученных согласно 8.4.1.5 и 8.4.1.11 на длинах волн 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1400, 1500, 1650 нм, рассчитанное по формуле (1):

ЕММ

£>А) = ------,                             (1)

п

гкЕ^) - значения СПЭО, измеренные установкой на длине волны X, Вт/м3;

i - номер измерения;

п - количество измерений.

  • 8.4.1.14 Установка считается прошедшей операцию поверки, если в диапазоне длин волн от 200 до 1650 нм диапазон измерений СПЭО составляет от 3 -104 до 5107 Вт/м3.

8.4.2 Расчет пределов допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 200 до 1650 нм

  • 8.4.2.1 Относительную погрешность измерений СПЭО §Слэо/W» %’ вычисляют отдельно для каждой длины волны X (200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1400, 1500, 1650 нм) по формуле (2):

5cn3o.1W=^^-^f^l00%               (2)

E^W

где £х(Х) - средние значения СПЭО, рассчитанные по формуле (1), Вт/м3;

■^кэт - значения СПЭО эталонной лампы на длине волны X, указанные в сертификате калибровки, Вт/м3.

  • 8.4.2.2 За относительную погрешность измерений СПЭО принимают максимальное значение 6спэо,(х), %, рассчитанное по формуле (2).

  • 8.4.2.3 Установка признается прошедшей операцию поверки, если допускаемая относительная погрешность измерений СПЭО в диапазоне длин волн от 200 до 350 нм включ. не превышает ± 10 %, в диапазоне длин волн св. 350 до 1650 нм не превышает ± 8 %.

9 Оформление результатов поверки

  • 9.1 Результаты измерений поверки заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

  • 9.2 Установка, прошедшая поверку с положительным результатом, признается годной и допускается к применению. На неё выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.2 фактических значений метрологических характеристик установки и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3 Установка, прошедшая поверку с отрицательным результатом, признается непригодной, не допускается к применению. На неё выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

Начальник лаборатории ФГУП «ВНИИОФИ»

Начальник лаборатории ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

М.В. Солодилов

ПРИЛОЖЕНИЕ А (Обязательное) К Методике поверки МП 067.М4-19 «ГСИ. Установка радиометрическая «БИОФОТ». Методика поверки»

ПРОТОКОЛ первичной (периодической) поверки от «________»________________20__г.

Средство измерений: Установка радиометрическая БИОФОТ

наименование средства измерений, тип

Заводской номер №02   __________________________________________________________

заводской номер средства измерений

Принадлежащее_______________________________________________________________

наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 067.М4-19 «ГСИ. Установка радиометрическая «БИОФОТ». Методика поверки», утвержденной ФГУП «ВНИИОФИ» «25» ноября 2019 г.

наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов___________________________________________________________

наименование, заводской номер, разряд, класс точности или погрешность

При следующих значениях влияющих факторов:______________________________________

приводят перечень и значения влияющих факторов

  • - температура окружающей среды, °C              ___________

  • - относительная влажность воздуха, %             ___________

  • - атмосферное давление, кПа                      ___________

  • - напряжение питающей сети, В                  ___________

  • - частота питающей сети, Гц                      ___________

Внешний осмотр:__________________________________________________________

Проверка идентификации программного обеспечения:

Таблица А.1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Ocean View

БИОФОТ

Номер версии (идентификационный номер) ПО, не ниже

1.6.7

1.0

Цифровой идентификатор ПО

-

-

Опробование:______________________________________________________________

Получены результаты поверки метрологических характеристик:

Таблица А.2 - Метрологические характеристики

Характеристика

Результат

Требования методики поверки

Диапазон измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 200 до 1650 нм, Вт/м3

ЗЮ4 до 5-Ю7

Пределы допускаемой относительной погрешности измерений СПЭО, %, в диапазоне длин волн: от 200 до 350 нм включ.

св. 350 до 1650 нм

± 10

±8

Рекомендации_____________________________________________________________

средство измерений признать пригодным (или непригодным) к применению

Исполнители:_______________________

должность

подпись

фамилия, инициалы

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
