Методика поверки «ГСИ. Фурье - спектрофотометры инфракрасные модели Antaris II» (МП 034.Д4-18)

Методика поверки

Тип документа

ГСИ. Фурье - спектрофотометры инфракрасные модели Antaris II

Наименование

МП 034.Д4-18

Обозначение документа

ФГУП "ВНИИОФИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Заместитель

УТВЕРЖДАЮ

И.С. Филимонов

2020 г.

по инновациям «ВНИИОФИ»

Государственная система обеспечения единства измерений

Фурье - спектрометры инфракрасные модели Antaris II МЕТОДИКА ПОВЕРКИ МП 034.Д4-18 с Изменением №1

Главный метролог

%ФГУП «ВНИИОФИ»

L'//____ С.Н. Негода

/   «02» апреля 2020 г.

Главный научный сотрудник

ФГУП «ВНИИОФИ»

В.Н. Крутиков «02» апреля 2020 г.

Москва 2020 г.

1 Введение

Настоящая методика поверки распространяется на Фурье - спектрометры инфракрасные модели Antaris II (далее - спектрометры), предназначенные для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в ближнем инфракрасном (БИК) диапазоне, и устанавливает порядок, методы и средства проведения первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки
  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средства измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки

3.1 При проведении первичной и периодической поверок должны быть применены средства, указанные в таблице 2.

2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции при проведении поверки

№ п/п.

Наименование операций

Номер пункта НД по поверке

Обязательность выполнения операции

При вводе в эксплуатацию и после ремонта

При

эксплуатации

1

Внешний осмотр

8.1

Да

Да

2

Проверка        идентификации

программного обеспечения

8.2

Да

Да

3

Опробование

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение      спектрального

диапазона и расчет абсолютной погрешности измерений по шкале волновых чисел

8.4.1

Да

Да

6

Определение      спектрального

разрешения

8.4.2

Да

Да

(и, 2,1 с изменением №1 согласно извещению об изменении № 1)

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование средства поверки; номер документа, регламентирующего технические требования к средству, основные технические характеристики

8.4

Мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде 61340-15) спектральный диапазон: от 12000 до 4000 см*1;

номинальные значения характеристических полос поглощения (при Т = 25 °C), см’1: (5138,5 ± 10,0); (6805,3 ± 10,0); (7313,8 ± 10,0);

(8179,4 ± 10,0); (9294,1 ± 10,0); (10245,6 ± 10,0);

пределы допускаемой основной абсолютной погрешности измерения полос поглощения ± 0,5 см'1.

(п. 3.1 с изменением №1 согласно извещению об изменении № 1)

3.2 Средства поверки, указанные в таблице 2, должны быть аттестованы (поверены) в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых спектрометров с требуемой точностью.

  • 4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации спектрометров, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

• ;* ?’                * л •••                                     .он uoipe»»;»’. ■ nt

  • 5 Требования безопасности

    • 5.1   Спектрометры должны устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией. При проведении поверки следует соблюдать требования, • установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

(п. 5.1с изменением №1 согласно извещению об изменении № 1)  ,

  • 5.2 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи приборов.

  • 5.3  При выполнении поверки должны соблюдаться требования по ГОСТ 12.1.019-2017, а также требования руководства по эксплуатации спектрометров.

(п. 5.3 с изменением №1 согласно извещению об изменении № 1)

  • 5.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.5 При использовании легковоспламеняющихся и токсичных растворителей для

пробоподготовки необходимо обеспечить эффективную вентиляцию лабораторного помещения; иначе существует возможность отравления персонала и воспламенения испарений.        : К .   : ... •                                    - и .-иг с- лнс.с > •

  • 6.2 Спектрометры не должны подвергаться прямому воздействию солнечных

    лучей. Не устанавливайте их около окна.

  • 6.3 Рядом со спектрометрами не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п. Допускаемый перепад температуры в течение суток - не более 2 °C.

7 Подготовка к поверке
  • 7.1 Подключают спектрометр к персональному компьютеру (ПК) с помощью порта на задней панели и кабеля USB 2.0 из его комплекта (см. рисунок 1).

Сигнала дктащ BxeuMii жцръ

Внешние детекторы

Вентилятор USB 2

Разъев гитания ивьключатель

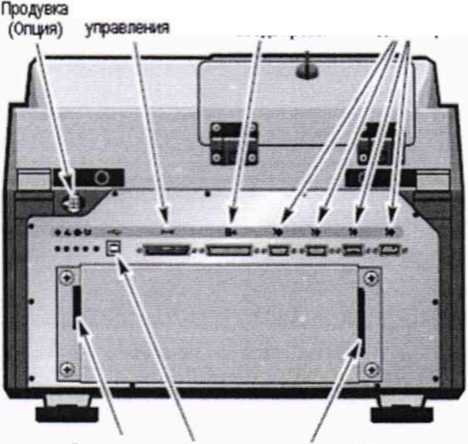

Рисунок 1 - Задняя панель спектрометра

  • 7.2 Подключают спектрометр к источнику переменного тока при помощи шнура электропитания из его комплекта, присоединяемого к разъему питания на задней панели спектрометра (см. рисунок 2). Для включения спектрометра переводят выключатель на задней панели из положения (0) в положение (I).

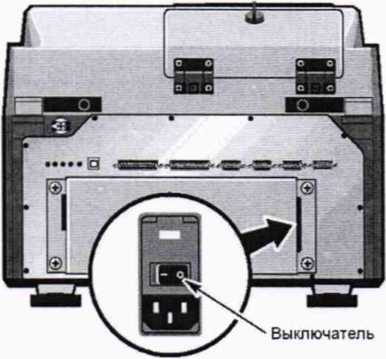

Рисунок 2 - Выключатель и разъем электропитания спектрометра

  • 7.3 При включении на передней панели загораются индикаторы режима в различной последовательности, пока система проходит свою процедуру диагностики. По окончании процедуры индикаторы «Power», «Laser» и «Source» остаются постоянно горящими. Индикатор «Scan» вспыхивает при каждом скане интерферометра спектрометра (см. рисунок 3).

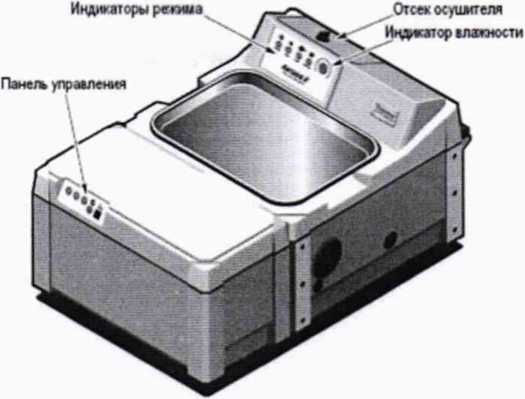

Рисунок 3 - Передняя панель спектрометра

  • 7.4 Проверяют цвет индикатора влажности на передней панели спектрометра (рисунок 3). Если цвет индикатора белый или розовый, то необходимо заменить пакет с осушителем в соответствии с руководством по эксплуатации.

  • 7.5 Активируют программное обеспечение «RESULT» (далее - ПО) двойным

нажатием по ярлыку RESULT      на рабочем столе ПК или при помощи открытия

стартового меню Windows, выбрать «Start» на панели задач Windows, навести курсор на «Programs» в меню «Start», указать на программную группу «Thermo» и выбрать программу «RESULT», как указано на рисунке 4.

^5 Асстмш             •

ft IhenoHcdr•]

A* RtWLT

|Св                   *|

* 1

[koxwl:         »

Ь             »

Ai 5e»sh             »

£ LOQ» v ЭДОэмк

Рисунок 4 - Запуск ПО RESULT

  • 7.6 Несанкционированный доступ к ПО возможно исключить посредством ограничения прав учетной записи пользователя. Имеется возможность установить 4 уровня доступа: администратор, методист, аналитик, оператор. Пароли для разных уровней доступа устанавливает и имеет возможность изменять администратор.

При запуске ПО открывается окно запроса пароля, необходимо ввести пароль и затем выбрать «ОК» (см. рисунок 5).

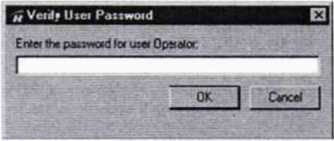

Рисунок 5 - Окно ввода пароля

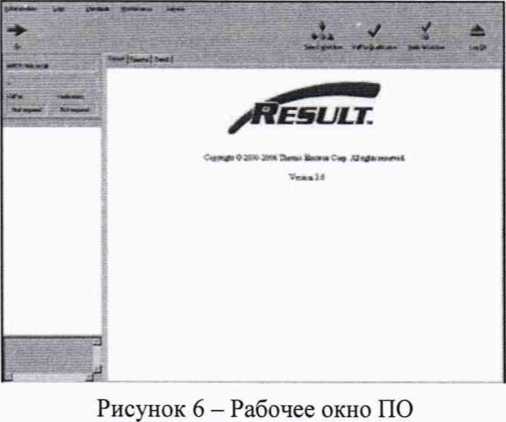

  • 7.7 После ввода пароля ПО запускается и на экране появляется основное рабочее окно (см. рисунок 6).

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Внешним осмотром спектрометров должно быть установлено:

  • - наличие маркировки, подтверждающей тип и заводской номер спектрометров;

соответствие комплектности спектрометров требованиям нормативнотехнической документации (руководство по эксплуатации и описание типа);

  • - отсутствие на наружных поверхностях спектрометров повреждений, влияющих на их работоспособность;

  • 8.1.2 Спектрометры считаются прошедшими операцию поверки, если они соответствуют всем перечисленным выше требованиям.

8.2 Проверка идентификации программного обеспечения

Проверить соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на спектрометры.

  • 8.2.1 Для просмотра идентификационных данных программного обеспечения спектрометров необходимо в главном окне ПО (см. рисунок 6) зайти во вкладку открыть вкладку «Maintenance», и затем нажать на раздел «About Result» (см. рисунок 7).

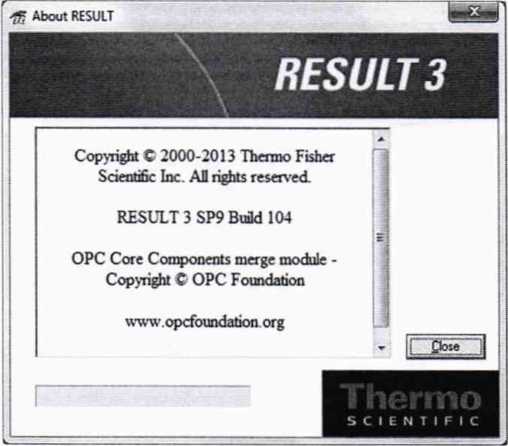

Рисунок 7 - Идентификационные данные программного обеспечения

На главном окне программы отобразится наименование и номер версии программного обеспечения (см. рисунок 8).

8.2.2 Спектрометры считаются прошедшими операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RESULT

Номер версии (идентификационный номер) ПО, не ниже

3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

(и. 8.2.2 с изменением №1 согласно извещению об изменении № 1)

Рисунок 8

8.3 Опробование
  • 8.3.1 На рабочем столе ПО открыть меню «Maintenance» и выбрать пункт «Instrument Status». Выберите все пункты в открывшемся списке, затем нажмите «ОК».

    Administration       Logs

    Go

    R

    Vafto

    NctMqmd

    Signaiue SWuc

    Standards Maintenance Setvsce test Sample Tea Background

    Тея Measurement

    ____________ Quick CoBea

    Instrument Status

    Align Instrument Instrument Check

    Voh^xxs

    Notreo.

    Update Service Log

    About R£SULT

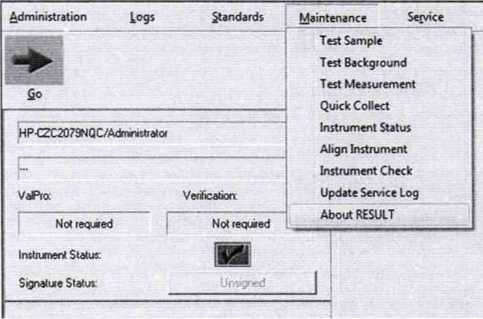

Рисунок 9 - Меню «Maintenance»

ПО автоматически выполняет проверку спектрометра и формирует отчет. Параметры «Laser», «Laser alignment», «Source» и «Power» должны иметь значение «within manufacturers specifications». Серийный номер «Antaris Serial Number» должен совпадать с серийным номером, указанным на шильдике спектрометра, а последняя графа таблицы «Instrument Status Values» должна содержать только значения «Pass» на зеленом фоне.

(и. 8.3.1 с изменением №1 согласно извещению об изменении № 1)

  • 8.3.2 Определяют среднеквадратичный уровень шума в отобранном диапазоне. Для этого через меню «Instrument Check» выберите канал измерения «Transmission Sample «/«Integrating Sphere Sample» в соответствии с комплектацией, отметьте пункт «Archive Spectral Data», дайте спектрам название для их дальнейшего использования и нажмите «ОК» (рисунок 10).

Instrument Check i

_______

Sample type:

Рисунок 10 - Запуск Instrument Check

По окончании регистрации спектров открывают спектр, содержащий в названии строку «Проба 1 100% line», переводят спектр в формат оптической плотности. Среднеквадратичное (RMS) значение шумов автоматически рассчитывается при помощи программного обеспечения интервале от 6800 до 5800 см'1, значение выводится на экран ПК.

(п. 8.3.2 с изменением №1 согласно извещению об изменении № 1)

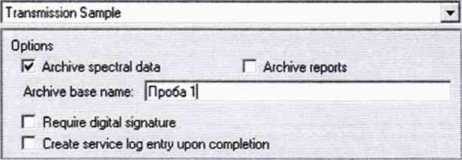

  • 8.3.3 Определяют спектральное разрешение. Измерения проводят по парам воды в атмосфере. Спектрометры проверяются при самом высоком разрешении, измеряя ширину пика воды на половине ее интенсивности. Для определения спектрального разрешения спектрометров вызывают меню «Quick Collect», устанавливают параметры, указанные на рисунке 11. В строке «Sample type» устанавливается «Transmission Sample»/«Integrating Sphere Sample» (в соответствии с комплектацией). Установить «Attenuator» - «С Screen» при «Transmission Sample», «Empty» при «Integrating Sphere Sample». Записывают линии в однолучевом режиме с максимальным разрешением.

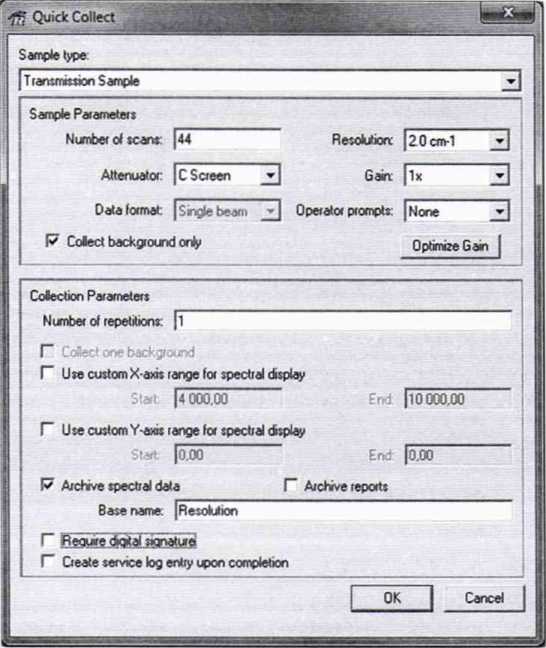

Рисунок 11 - Запуск регистрации спектра для определения разрешения

По окончании регистрации спектров открывают самый последний файл «Background» по времени регистрации из папки C:\Result Data\Backgrounds и определяют ширину пика около 7299 см'1 на половине его интенсивности.

(п. 8.3.3 с изменением №1 согласно извещению об изменении № 1)

  • 8.3.4 Спектрометры считаются прошедшими операцию поверки, если измеренное значение предельного среднеквадратичного уровня шума в диапазоне от 6800 до 5800 см'не превышает 99*10'6 е.о.п., спектральное разрешение (численное значение) не превышает 4 см'1.

(п. 8.3.4 с изменением №1 согласно извещению об изменении № 1)

  • 8.4 Определение метрологических характеристик

8.4.1  Определение спектрального диапазона и расчёт абсолютной погрешности измерений по шкале волновых чисел
  • 8.4.1.1 Установить в отсек для проб спектрометра Меру волновых чисел BRM 2065.

  • 8.4.1.2 В рабочем окне ПО (см. рисунок 6) выбрать вкладку «Maintenance», открыть диалоговое окно «Quick Collect», в котором установить параметры измерения в соответствии с теми, которые указаны на рисунке 12.

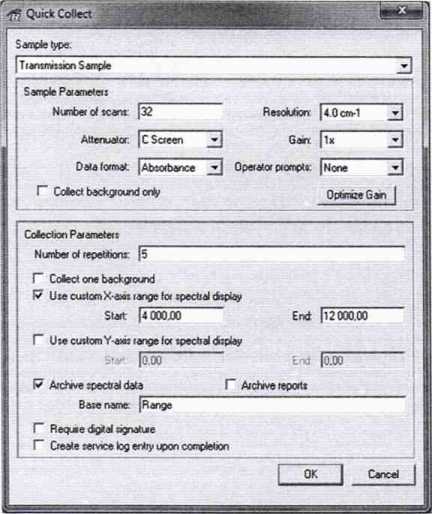

Рисунок 12 - Диалоговое окно Quick Collect

В строке «Sample type» устанавливается «Transmission Sample»/«Integrating Sphere Sample» (в соответствии с комплектацией). В разделе «Sample Parameters» (Параметры образца) установите количество сканирований «Number of scans» 32, «Resolution» (Разрешение) 4 см"1. Установить «Attenuator» - «С Screen» при «Transmission Sample», «Empty» при «Integrating Sphere Sample». В разделе «Collection Parameters» установить количество повторений «Number of repetitions» 5, установить галочку напротив параметра «Use custom X-axis range for spectral display» и установить начальную «Start» 4000 см"1 и конечную «End» 12000 см"1 границы измерения. Остальные настройки установлены по умолчанию.

(и. 8.4.1.2 с изменением №1 согласно извещению об изменении № 1)

  • 8.4.1.3 Нажмите «ОК» для начала проведения измерений. На экране ПК можно наблюдать информацию о ходе процесса измерения.

  • 8.4.1.4 После окончания измерений на экране в рабочем окне ПО появится спектр поглощения меры волновых чисел BRM 2065. Записать значения волновых чисел, соответствующих максимальным ординатам линий поглощения (10245,6 ± 10,0); (9294,1 ± 10,0); (8179,4 ± 10,0); (7313,8 ± 10,0); (6805,3 ± 10,0); (5138,5 ± 10,0) см'1. Для вывода на экран таблицы пиков необходимо открыть сохраненный спектр из папки с адресом C:\Result Data\Archive\Maintenance в программе «TQ Analyst», которая входит в комплект поставки ПО. На открывшемся рабочем экране программы выбрать тип курсора «Т» в нижней левой части экрана и подвести курсор к пику, положение которого требуется определить. Для фиксации значений о положении пика на спектре нажать клавишу «Shift» на клавиатуре, затем щелкнуть левой кнопкой мыши на вершину пика, программа отметит значение, соответствующее максимальной ординате линии поглощения.

  • 8.4.1.5 Из значений волновых чисел, соответствующих максимальным ординатам линий поглощения, полученным в п. 8.4.1.4 настоящей методики поверки рассчитать среднее арифметическое значение волновых чисел Vj, см"1, по формуле (1):

(1)

где Vj - измеренные значения волнового числа, соответствующее максимальной ординате линии поглощения, см'1.

  • 8.4.1.6 Рассчитать значение абсолютной погрешности измерений по шкале волновых чисел для каждой линии по формуле (2):

Av = v/-vo/,                                    (2)

где vOj - действительные значения линий поглощения спектра, см'1 (из свидетельства о поверке или сертификата калибровки на меры волновых чисел).

  • 8.4.1.7 За абсолютную погрешность измерений по школе волновых чисел принимают наибольшее значение Av, см'1.

  • 8.4.1.8  Спектрометры считаются прошедшими операцию поверки, если спектральный диапазон измерений по шкале волновых чисел составляет от 12000 до 4000 см'1, а значение абсолютной погрешности измерений по шкале волновых чисел не превышает ± 2 см'1.

8.4.2 Определение спектрального разрешения
  • 8.4.2.1 Определяют спектральное разрешение в соответствии с пунктом 8.3.3 настоящей методики поверки. Измерения проводят по парам воды в атмосфере с использованием пустой рамки из набора мер волновых чисел BRM 2065.

  • 8.4.2.2  Спектрометры считаются прошедшими операцию поверки, если спектральное разрешение не превышает 4 см'1.

9 Оформление результатов поверки
  • 9.1 Результаты измерений заносятся в протокол (приложение А).

(и. 9.1 с изменением №1 согласно извещению об изменении № 1)

  • 9.2  Спектрометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы и наносят знак поверки на корпус спектрометра согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3  Спектрометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. На них выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

■J :                                                    л                                vO;

ПРИЛОЖЕНИЕ А к Методике поверки МП 034.Д4-18 с Изменением №1 «ГСИ. Фурье - спектрометры инфракрасные модели Antaris II. Методика поверки»

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: Фурье - спектрометры инфракрасные модели Antaris II

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№ №/№_________________________

Заводские номера блоков

Принадлежащее______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 034.Д4-18 с Изменением №1 «ГСИ, Фурье - спектрометры инфракрасные модели Antaris II. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 02 апреля 2020 года.______   ,, . > - . .       .

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов___________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха, °C                      4

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

Внешний осмотр:___________________________________________________

Проверка идентификации программного обеспечения:

Таблица А.1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

•RESULT

Номер версии (идентификационный номер) ПО

3 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Опробование:_____________________________________________________________

Получены результаты поверки метрологических характеристик:

"аблица А.2 - Результаты измерений Фурье - спектрометров инфракрасных модели Antaris II

Характеристика

Результат

. t .

Требования методики поверки

Спектральный диапазон по шкале волновых чисел, см’1

от 12000 до 4000

Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел при максимальном разрешении, см’1

’ :         ■ ‘Ci

±2

Спектральное разрешение, не хуже, см’1

4

’екомендации_________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_______________________

подписи, ФИО, должность
