Методика поверки «ГСИ. Расходомеры электромагнитные РЕСТО-07» (59300186 МП)

УТВЕРЖДАЮ

ЦСМ»

Змачинская

2020 г.

Государственная система обеспечения единства измерений

Расходомеры электромагнитные РЕСТО-07

Методика поверки

59300186 МП

(с изменением №1)

2020 г.

Настоящая методика поверки распространяется на расходомеры электромагнитные РЕСТО-07, выпускаемые по техническим условиям ТУ 4213-002-59300186-2015 ООО «Техносервис», г. Иваново.

Расходомеры электромагнитные РЕСТО-07, предназначены для измерения объемного расхода электропроводящих жидкостей при прямом направлении потока.

Методика поверки устанавливает методы и средства первичной и периодической поверок расходомеров электромагнитных РЕСТО-07.

Интервал между поверками - 4 года.

При проведении поверки должны быть выполнены операции указанные в таблице 1.

Таблица 1

При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2____________________________________________________________________

Наименование средства        Основные метрологические и технические

поверки (эталона)характеристики средств поверки

Примечание: допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. При получении отрицательных результатов поверки при выполнении любой из операций поверка прекращается и расходомер бракуется.

(Измененная редакция, Изм. №1)

К проведению поверки допускаются лица, ознакомленные с эксплуатационной документацией на расходомеры и применяемые средства поверки.

(Измененная редакция, Изм. №1)

При проведении поверки должны быть соблюдены требования безопасности в соответствии с «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности электроустановок потребителей»

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - температура поверочной жидкости от 5 до 40 °C

• - относительная влажность воздуха - от 30 до 80 %;

• - атмосферное давление, в пределах - от 84 до 106,7 кПа;

• - напряжение питания переменного тока от 187 до 242 (33-41) В;

• - частота питающей сети от 49 до 51 Гц.

• 5.2 Расходомер должен быть установлен на прямом участке трубопровода. Перед и после первичного преобразователя расхода (ППР) расходомера прямые участки должны быть не менее ЗД_У.

• 5.3 ППР расходомера должен быть строго соорентирован с направлением потока жидкости, фланцы ППР и измерительного участка поверочной установки не должны создавать помех истечению потока жидкости.

• 5.4 При определении метрологических характеристик расходомеров на поверочных установках необходимо:

• - проверить состояние заземления поверочной установки;

• - заземлить установленные испытуемые приборы. Заземление должно быть выполнено соединением корпуса прибора штатными заземляющими проводниками с трубопроводом измерительного участка с помощью винтового соединения, предусмотренного на боковой поверхности фланца.

• 6.1 При проведении поверки должны быть выполнены следующие подготовительные работы:

  • 6.1.1 Проверка наличия действующих свидетельств (отметок) о поверке используемых средств измерений;

  • 6.1.2 Проверка соблюдения требований разделов 3, 4.

  • 6.1.3 Сборка поверочной схемы Приложение А.

• 7.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие внешнего вида расходомеров следующим требованиям:

• - на расходомер должен быть указан заводской номер;

• - комплектность расходомеров и заводские номера должны быть указанны в паспорте;

• - на расходомере не должно быть механических повреждений и дефектов покрытий; ПРИМЕЧАНИЕ. При наличии загрязнений проточной части расходомера необходимо произвести ее чистку.

12 Проверка электрического сопротивления изоляции цепей питания.

Проверка электрического сопротивления изоляции цепей питания расходомеров производится мегаомметром при напряжении (500 ± 50) В.

Один зажим мегаомметра с обозначением «земля» соединяют с корпусом, а другой - с замкнутыми между собой выводами питания. Сопротивление изоляции должно быть не менее 20 МОм.

Проверка выполняется при выпуске расходомеров из производства.

• 7.3 Проверка герметичности фланцевых соединений и узлов системы рабочим давлением. Проверка герметичности должна производиться в следующей последовательности:

• • устанавливается расходомер на испытательный гидравлический стенд, свободный торец расходомера закрывается заглушкой;

• • создается в рабочем объеме испытательное давление равное 1.6 МПа и выдерживается

5 мин., затем давление снимается.

Результат испытаний считается положительным, если во время проверки не наблюдается течи или появления капель.

• 7.4 Опробование расходомеров осуществляется на поверочной установке.

Перед проведением опробования расходомер устанавливается на поверочную установку и собирается схема в соответствии с рисунком 1 Приложение А. После монтажа расходомера задают объемный расход не менее 0,lQmax.

После включения питания и прогрева прибора проверяют:

• - режимы работы по светодиодному индикатору;

• - наличие выходного сигнала;

• - программное обеспечение не проверяется.

• 7.5 Определение метрологических характеристик расходомера

Определение погрешности расходомера при изменении объема с использованием частотного выхода:

Определение погрешности расходомеров выполняется на поверочных установках, позволяющих выполнять измерения без остановки потока и поверяемого расходомера. Проверку производят при трех значениях поверочного расхода:

0,25 Qmax

0,008 Qmax

0,005 Qmax Допускается в 1-й поверочной точке выполнять измерения при расходе 0,5 Qmax.

к 1

Vo - значение объема измеренное установкой, м³;

V_u - значение объема измеренное расходомером, м³;

Результаты поверки считаются положительными, если погрешности расходомеров при измерении объема, не превышают:

±1,0 % - в первой поверочной точке;

± 2,0 % - во второй поверочной точке;

± 5,0 % - в третьей поверочной точке.

7.4, 7.5 (Измененная редакция, Изм. №1)

• 8.1 Положительные результаты поверки расходомеров удостоверяются знаком поверки, наносимым давлением на прибор под винт крепления защитной панели в электронном блоке методом давления на специальную мастику (термопластичную массу), и записью в паспорте, заверяемой подписью поверителя и знаком поверки (оттиск) или свидетельством о поверке, в соответствии с Приказом Минпромторга № 1815 от 02.07.2015.

• 8.2 Если по результатам поверки расходомер признан не пригодным к применению, выписывается извещение о непригодности к применению.

(обязательное)

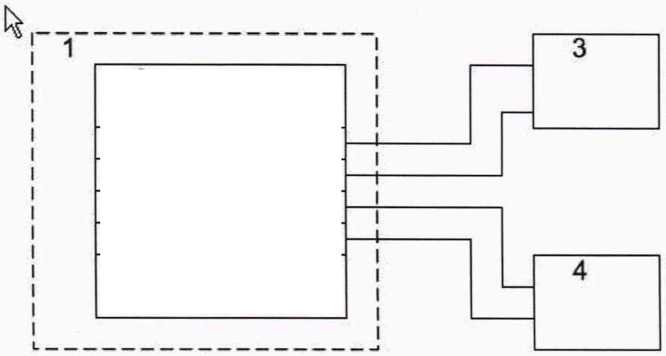

Схема подключения при проведении поверки расходомеров

• 1     Установка

• 2     Расходомер

• 3     Блок питания расходомера

• 4     Частотомер 43-64/1

Рисунок 1

Схема подключения при проведении поверки расходомеров электромагнитных РЕСТО-07.

6
