Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок системы измерений длительности соединений Avaya Aura, далее СИДС.

соединений оборудования с измерительными функциями:

-технического комплекса узла местной связи «Avaya Aura»;

-оборудования УПАТС «Avaya Aura»,

версии ПО Avaya Aura 8, реализованного с использованием технологии коммутации пакетов информации, производства AVAYA Inc., США.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСП Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Интервал между поверками - 2 (два) года.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

Не допускает проведение поверки отдельных измерительных каналов.

При получении отрицательных результатов поверки по какому-либо пункту таблицы 1 поверку СИДС прекращают.

Таблица 2

3   Требования к квалификации поверителей

• 3.1  К проведению поверки допускаются лица с высшим и среднем техническим образованием:

аттестованные в качестве поверителей систем измерений длительности соединений;

изучившие эксплуатационную документацию СИДС и рабочих эталонов; имеющие навыки работы с ПЭВМ под управлением операционной системы Unix;

имеющие знания в области сетей связи и систем коммутации, а также IP - технологий.

4   Требования безопасности

• 4.1  Корпус прибора СИГМА должен быть заземлен.

• 4.2  Рабочее место должно иметь соответствующее освещение.

• 4.3  При проведении поверки запрещается:

проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

производить работы по подключению и отключению соединительных кабелей при включенном питании прибора СИГМА.

• 4.4  Процесс проведения поверки не относится к работам с вредными или особо вредными условиями труда.

• 4.5  Рабочее место поверителя должно соответствовать санитарно-эпидемиологическим правилам и нормативам СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы".

  5

  5.1

Условия поверки

При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды, °C относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.)

6 Подготовка к проведению поверки

• 6.1 Подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 6.2 Перед проведением поверки необходимо провести следующие подготовительные работы:

проверить срок действия свидетельства о поверке прибора СИГМА;

разместить на рабочем столе прибор СИГМА и подключить его к сети электропитания в соответсвии с эксплуатационной документацией;

собрать схему измерений в соответствии с рисунком 1 и эксплуатационной документацией на прибор СИГМА;

откорректировать текущее время прибора СИГМА по времени поверяемого обо

рудования.

ига

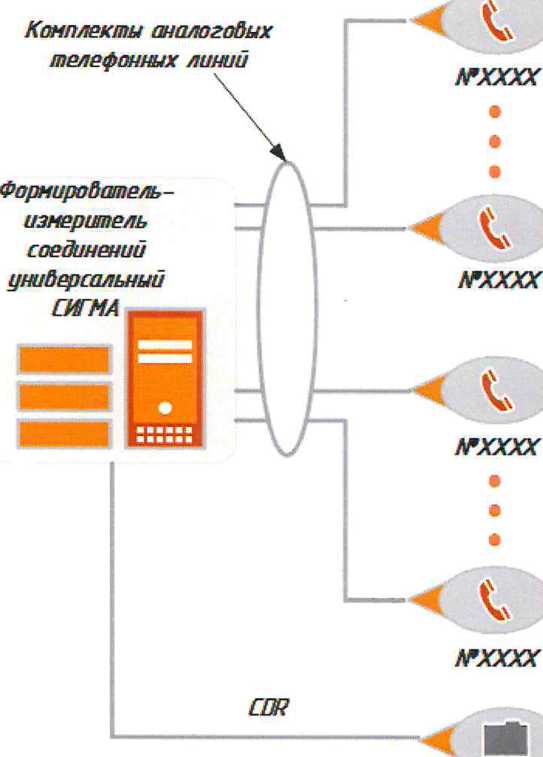

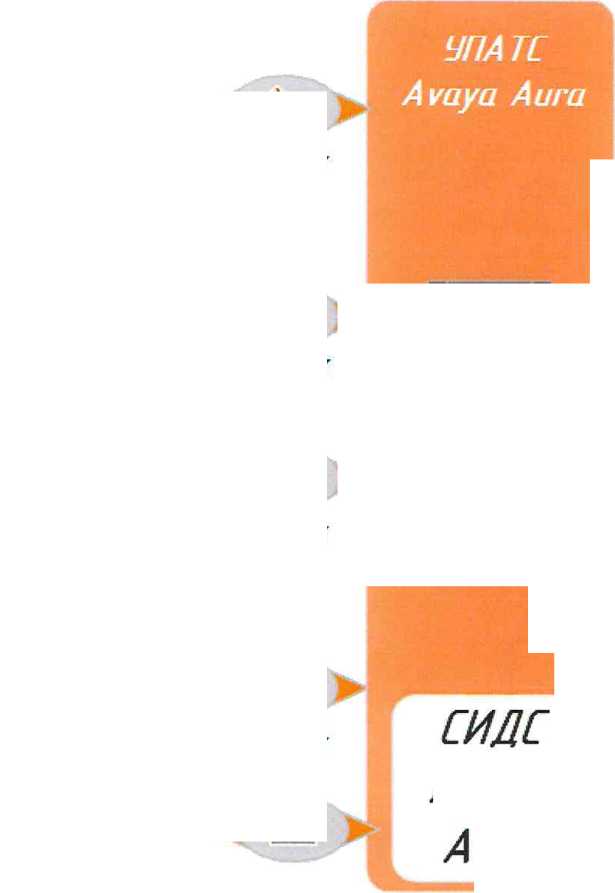

Рисунок 1- Схема поверки

• 7 Проведение поверки

7.1 Внешний осмотр

СИДС является виртуальной (функциональной) системой измерений длительности соединений оборудования с измерительными функциями, в связи с этим проводится внешний осмотр оборудования с измерительными функциями на предмет отсутствия повреждений.

Зафиксировать серийный номер оборудования с измерительными функциями.

7.2 Опробование

• 7.2.1 Опробование производят по схеме в соответствии с рисунком 1:

- включить питание прибора СИГМА, после автоматической запуска операционной системы Linux, на рабочем столе появляются пиктограммы: СИГМА-СИПД, СИГМА-

Таксофон, СИГМА-СИДС (рисунок 2), ассоциированные с программным обеспечением sig-ma.exe;

Броузер

Текстовый редактор

Текстовый прицвссор

RegExp

Корвина

Рисунок 2

- щелкнуть по пиктограмме СИГМА-СИДС, открывается основное окно соответствующее подпрограммы, рисунок 3,

СИГМА-СИДС

Задано

Блокировать

Разблокировать¹

□шибок

Сделано:

Рисунок 3

- выбрать имя испытаний или создать новую настройку испытаний, щелкнув по кнопке Создать. Откроется окно, в котором можно выбрать ранее созданную настройку или ввести имя в бокс File name, например, имя СИДС и сохранить, нажав на кнопку Save.

СИГМА-СИДС

~ /home/admi. .mentsRIes

О а Е) 0

о

Save

Filename:   I Avay_a-Aura-2020.cfg

Files of type: Испытание (*.cfg)

« Cancel

Рисунок 4

- откроется окно испытаний с сохраненным именем (рисунок 5),_______

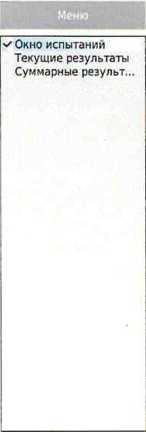

СИГМ А-СИДС                                   .ах

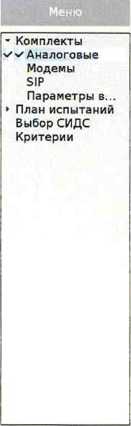

- щелкнуть по вкладке Исходные данные и выбрать опцию Комплекты\Аналоговые (рисунок 6) и в соответствующих боксах ввести собственные и вызываемые телефонные номе

СИГМА-АТС

Рисунок 6

- щелкнуть вкладку План испытаний (рисунок 7) и в диалоговое окно Выбор этапа 1 ввести длительность телефонного соединения и количество соединений на этапе. Для опробования создается один этап, а для поверки - 3 этапа в соответствии с таблицей 2.

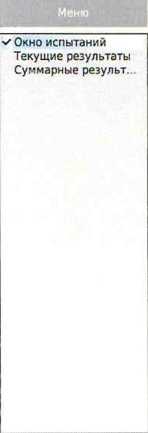

СИГМ АСИДС

’ Комплекты Аналоговые Модемы SIP Параметры вызовов -<План испытаний Режим испытаний Выбор СИДС Критерии

Исходные данные

Испытания

Статистика

Рисунок 7 - Исходные данные/ План испытаний/Опробование

Таблица 2

- щелкнуть на выпадающее меню Комплекты, расположенное нижней части экрана (рис. 7) и выбрать значение Аналоговые.

При необходимости можно сделать дополнительные настройки: Старт со сдвигом и изменить время между сессиями.

Перейти на вкладку Испытания и нажать клавишу Сохранить.

Для старта опробования необходимо нажать на кнопку Старт, прибор Сигма автоматически выполнит программу опробования.

После выполнения программы необходимо запросить у оператора учетный файл (CDR) и скопировать его в прибор Сигма в папку Sigma-АТС с именем испытания.

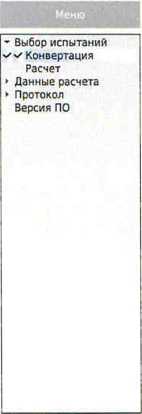

Перейти в меню Статистика/Конвертация и выбрать или создать конвертор, рисунок 8, для автоматического расчета результатов опробования и способ расчета, рисунок 9.

Обэор |^И'упг-рЬх *

СИГМА-СИДС

gCHTMA

СИГМА-СИДС

Оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования (погрешность СИДС для каждой сессии не превышает ±1 с, конвертация учетного файла успешна) поверка продолжается;

б) при неуспешном результате (погрешность СИДС хотя бы одной сессии превышает ±1 с, или конвертация учетного файла не успешна), поверка прекращается до устранения неисправности.

7.3 Определение метрологических характеристик (MX)

• 7.3.1 Определение MX проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход поверяемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

7.3.1.2 Для определения MX создается 3 этапа, рисунок 10, в соответствии с таблицей 2, аналогично пункту 7.2.

СИГМА-СМДС

СИГМА

- Комплекты Аналоговые Модемы SIP Параметры вызовов

И План испытаний Режим испытаний Выбор СИДС Критерии

- - Параметры испытания

□ Старт со сдвигом,мс 100 р    Период между соединениями.с 3

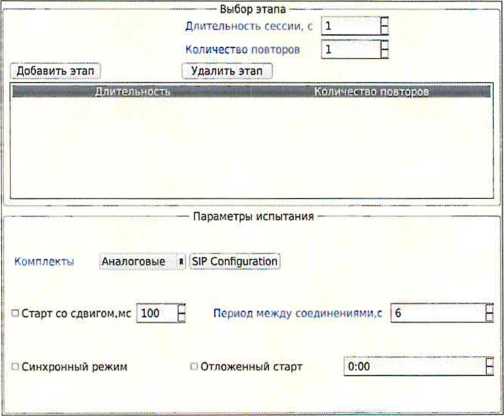

Рисунок 10 - Исходные данные/ План испытаний (определение MX)

Процедуру испытаний прибор СИГМА выполняет автоматически - формирует необходимое количество телефонных соединений различной длительности одновременно по восьми абонентским каналам.

7.4 Идентификация программного обеспечения

Идентификационные данные программного обеспечения определяются при участии обслуживающего СИДС технического персонала в соответствии с эксплуатационной документацией на оборудование с измерительными функциями.

Поверитель должен зафиксировать версию программного обеспечения поверяемого оборудования и идентификационные данные ПО.

Результаты поверки считать положительными, если идентификационные данные соот-ветсвуют данным, представленным в таблице 3.

Таблица - Идентификационны данные ПО

8 Обработка результатов измерений

• 8.1 Обработка результатов измерений по п. 7.2 и определение MX по п. 7.3 производится полностью автоматически в ПЭВМ по соответствующей программе.

8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки

• 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

• 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы, и ее эксплуатация запрещается.

• 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

• 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

• 9.5 Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ А

(справочное)

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

А.1 Формирователь - измеритель соединений универсальный СИГМА. Общие сведения.

Формирователь - измеритель соединений универсальный СИГМА предназначен для измерений на сетях связи длительности соединения (сеанса связи) и количества (объема) переданной и (или) принятой информации.

Формирователь - измеритель соединений универсальный СИГМА, далее прибор, представляет собой программно-аппаратную систему, состоящую из блока формирователя-измерителя со встроенным управляющим компьютером и пакета специального программного обеспечения СИГМА, версия 2.0, функционирующего в среде Linux.

Прибор может подключаться к поверяемым объектам по аналоговым абонентским линиям или с использованием технологий: Ethernet, GSM, UMTS, LTE.

В процессе работы прибор обеспечивает выполнение функций:

• - переноса единиц объемов цифровой информации от государственного первичного эталона;

• - формирования временных интервалов;

• - измерения временных интервалов;

• - измерения объемов информации;

• - статистическая обработка многократных измерений объемов информации и временных интервалов.

Конструктивно оборудование выполнено в виде приборного контейнера, содержащего рабочие ТЭЗы.

Основные MX:

• - пределы допускаемой абсолютной погрешности формирования длительности

IP соединений в диапазоне от 1 до 3600 с, с            ±0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                    ±0,25;

• - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                      0;

• - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1;

• - пределы допускаемой абсолютной погрешности формирования длительности IP

соединений в диапазоне от 1 до 3600 с, с               ±0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                     ±0,25;

• - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                       0;

• - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1.

А.2 Математический аппарат обработки результатов испытаний

А.2.1 Модель испытаний

Объектом испытаний являются СИ, которые измеряют объем проходящей через них информации, либо длительность осуществляемых соединений или сеансов связи соответственно.

Схема испытания состоит из последовательно осуществляемых опытов, в каждом из которых испытуемое устройство проводит измерение заведомо известного (эталонного) значения длительности или объема информации.

Результатом каждого опыта, то есть наблюдаемым событием, будет погрешность измерения, то есть разность между измеренным и подаваемым на вход эталонным значениями.

Результат считается успешным, если погрешность измерения меньше или равна заданному предельно допустимому значению и неуспешным - в противном случае.

Неуспешным, также, считается измерение, незафиксированное испытуемым устройством.

Обозначим вероятность успешного результата каждого измерения - р, тогда вероятность неуспешного результата q = 1 - р, где р - вероятность появления успешного события, a q - вероятность появления неуспешного события (отказа).

Так как все измерения проводятся в одинаковых условиях - то эти вероятности (р и q) независимы и одинаковы для каждого опыта. Тогда, число успешных результатов S из п проводимых опытов - является случайной величиной, распределенной по биномиальному закону. p(s<_S) = y^j С)р^к(1-р}^пл        а)

*fc=0 "

где P(S < s) - вероятность того, что число успешных результатов не превысит вели

чины S,

к - текущее значение величины S.

А.2.2 Критерии завершения испытаний

В ходе проведения испытаний требуется проверить, что оцениваемое значение q < Ро при выбранном значении доверительной вероятности Р_дов. Ро - это предельно допустимая вероятность измерений с погрешностью больше заданной.

Вероятность P(S<s) можно рассматривать, как вероятность попадания оцениваемой величины в заданный интервал [0, q], то есть должно выполняться соотношение P(S<s) =

Рдов, или исходя из (1):

> Рдов ;

Из соотношения (2) находим s. Фактически это означает, что при вероятности отказа (ошибки измерения), равной Ро. с вероятностью Рдов будут успешными не более s измерений.

Иначе говоря, если в серии из п испытаний число отказов составит не более, чем у = (n - s), то можно утверждать, вероятность неправильной работы контролируемой системы измерений - меньше предельно - допустимой. Обозначим это значение у_н.

Аналогично, из соотношения (3), можно определить значение s и, соответственно, у = (n - s), при котором вероятность неправильной работы контролируемой системы измерений окажется больше предельно - допустимой. Обозначим его у_в.

Таким образом, в процессе проведения испытаний, в соответствующие моменты времени, проводится анализ зафиксированного количества ошибок (отказов) у на соответствие границам у_н и у в, определенным, в соответствие с (2) и (3) Примеры расчета при разных значениях допустимой вероятности отказа (ошибки измерения) приведены в таблицах А1 и А2.

Если у < у», то испытания закончены, результат УСПЕШНО;

Если у > у_в, то испытания закончены, результат НЕУСПЕШНО;

Если ун < у < у_в, то испытания следует продолжать, ДАННЫХ НЕДОСТАТОЧНО.

А.2.3 Точечные и интервальные оценки погрешности

Пусть А - измеряемая величина, тогда оцениваемую нами погрешность обозначим хь

Погрешность измерений - случайная величина, значения этой величины можно вычислить для каждого измерения, как разность между значением, измеренным контролируемым оборудованием и истинным (эталонным) значением формируемым прибором Xi = An3Mi - Аэтг

Таким образом, имеем набор значений погрешности измерений от xi до х_п.

Погрешность измерений является случайной величиной. На практике, полагают, что эта случайная величина имеет нормальное распределение. Это обусловлено тем, что погрешности измерений складываются из большого числа небольших возмущений, ни одно из которых не является преобладающим. Согласно же центральной предельной теореме сумма бесконечно большого числа взаимно независимых бесконечно малых случайных величин с любыми распределениями имеет нормальное распределение.

Реально, даже воздействие ограниченного числа возмущений, приводит к нормальному распределению результатов измерений и их погрешностей.

А.2.4 Систематическая составляющая погрешности

При многократных измерениях эффективной оценкой математического ожидания для группы из п наблюдений является среднее арифметическое Т:

• (4) п

Формула (4) - определяет систематическую составляющую погрешности.

А.2.5 Среднеквадратическое отклонение СКО систематической погрешности

Оценка дисперсии будет выражаться:

• (⁵)

Тогда среднеквадратическое отклонение от этого среднего сг определяется, как квадратный корень из выражения (5):

^{а (6)}

А.2.6 Доверительный интервал систематической составляющей погрешности

95% - ный доверительный интервал для оцениваемой погрешности задается как:

х = х ± 1,96                             (7)

А.2.7 Доверительный интервал для дисперсии

Величина D - представляет сумму случайных величин и в нашем случае можно утверждать, что величина D распределена по нормальному закону.

Тогда:

D[D1 = — D²,

^{L J} и—1

а среднеквадратическое отклонение будет равно:

95% - ный доверительный интервал для дисперсии D будет определяться:

D = D + l,96_ff^                          (10)

Таким образом, 95% - ный доверительный интервал для СКО систематической погрешности будет ограничен интервалом о — 1,96 сг^; V'd + 1,96 ог₅).

А.2.8 Доверительный интервал суммарной погрешности

Доверительный интервал, в котором находится значение суммарной погрешности за-

Min и шах - это минимальное и максимальное значения погрешности измерения длительности сессии или объема переданного файла, в зависимости от вида испытаний.

А.2.9 Оценка вероятности неправильной работы контролируемого оборудования

Оценка вероятности неправильной работы контролируемого оборудования производится исходя из зафиксированных на конец испытаний значений п (общее число проводимых опытов) и у (количество отказов) по формулам (2) и (3).

Вероятность отказа Ротк будет принадлежать диапазону:

Рн<Ротк<Рв,                            (I-³)

где Рн и Рв соответственно нижняя и верхняя границы вероятности отказа. Эти границы, в свою очередь, могут быть найдены из уравнений (14) и (15) при внесе

О дЧ1-р₃)

В таблицах А1 и А2 представлены число необходимых испытаний для вероятности ошибок Ро= 0,01 и Ро= 0,0001.

Таблица А1 - Вероятность ошибки Ро = 0,01

Таблица А2 - Вероятность ошибки Ро = 0,0001

ПРИЛОЖЕНИЕ Б (справочное)

Таблицы результатов поверки

Таблица Б1 - Итоговые результаты

Таблица БЗ - Доверительные интервалы

ПРИЛОЖЕНИЕ В

(справочное)

Описание формата файла тарифной информации

Наименование шаблона конвертора - Avaya-Aura-2020.cfg

Для того, чтобы файл подробного учета, полученный от системы измерений длительности соединений СИДС, был корректно импортирован программным обеспечением прибора СИГМА необходимо определить и описать его структуру.

Файл подробного учета, полученный от СИДС "Avaya-Aura" имеет текстовый формат с разделителями полей, где в качестве символа разделителя по подзаписям используется символ "точка с запятой", а каждая строка заканчивается символом "перевод каретки".

Это означает, что подзаписи располагаются в строке со строго определенным смещением по подзаписям от начала записи (начала строки). Таким образом, для идентификации соответствующей подзаписи используется значение, соответствующее десятичному числу разделителей, отделяющих искомую подзапись от начала строки, счет начинается с нуля. Каждая строка содержит информацию об одном соединении.

Полученный файл следует сохранить в формате csv и скопировать в прибор СИГМА в каталог: home/administrator/sotsbi/sigma_ats/SIPD.

Программное обеспечение прибора СИГМА импортирует четыре подзаписи из каждой строки файла учета:

• •  Номер вызывающего абонента содержится в подзаписи со смещением 2;

• •  Номер вызываемого абонента содержится в подзаписи со смещением 3:

• •  Дата и время начала соединения содержатся в подзаписи со смещением 4, в формате МЕС ДЕН ГОД ЧАС МИН СЕК. Указанные поля не содержат разделителя.

• •  Продолжительность соединения, в миллисекундах - содержится в подзаписи со смещением 6.

  1		А	В	С	D	Е	F	G	н	1                    J
  	16	7312020	1446	56004 58004		7312020143639	7312020144639	600000
  	17	7312020	1446	56005	58005	7312020143639	7312020144639	600000
  	18	7312020	1446	57002	56007	7312020143639	7312020144639	600000
  	19	7312020	1446	56002	57007	7312020143639	7312020144639	600000
  	20	7312020	1446	58001	57004	7312020143640	7312020144641	601000
  	21	7312020	1446	57001	56008	7312020143640	7312020144641	601000
  	22	7312020	1547	56004	58004	7312020144707	7312020154708	3601000
  	23	7312020	1547	56002	57007	7312020144708	7312020154708	3600000
  	24	7312020	1547	58001	57004	7312020144708	7312020154708	3600000
  	25	7312020	1547	57001	56008	7312020144709	7312020154709	3600000
  	26	7312020	1547	56004	58004	7312020154735	7312020154736	1000
  	27	7312020	1547	58001	57004	7312020154737	7312020154738	1000
  	28	7312020	1547	56002	57007	7312020154737	7312020154738	1000
  	9Q	7Ч17Л7Л		С17ЛЛ1	ЧАЛЛЙ	7Й17Л7Л1^Л7ЛЛ		эллл

Рисунок 11 Пример файла учета, полученного от СИДС (фрагмент)

Пример:

Первая строка приведенного файла интерпретируется ПО прибора СИГМА следующим образом:

абонент с номером 56004 инициировал телефонное соединение с абонентом 58004, дата и время начала которого зафиксирована в файле, как 31 июля 2020 г. 14 ч, 36 мин 39 с, а продолжительность соединения - 600 секунд (600 000 мс).
