ПРЕОБРАЗОВАТЕЛИ ПРИЕМНЫЕ ТЕРМИСТОРНЫЕ КОАКСИАЛЬНЫЕ М5-31, М5-32

ПАСПОРТ

СОДЕРЖАНИЕ

  • 1. Техническое описание

Стр.

их устранения

телей

циальными контрольными органами ....

Зак. 229—77

  • 2.3. Порядок работы

Присоединить преобразователь к измеряемому СВЧ тракту, не подавая СВЧ мощности.

Подать СВЧ мощность и провести измерения согласно инструкции по эксплуатации моста. Измеряемая, мощность подсчитывается по формуле

где Рцтсч — мощность, отсчитанная по шкале индикаторного устройства;

Кэ—коэффициент эффективности, указанный в паспорте на преобразователь.

Значения Кэ между точками аттестации определяются методом линейной интерполяции.

Погрешность измерения мощности без учета погрешности за счет рассогласования • определяется погрешностью мостового устройства и погрешностью аттестации по Кэ приемного преобразователя.

Чтобы из результатов измерении в согласованном тракте исключить погрешность за счет отражений от входа преобразователя, необходимо измерить Ксги на входе преобразователя и, подсчитав поправочный коэффициент по приведенной ниже формуле, умножить на него результат измерений.

К = /К« + 1)2

где Км- Кс,и преобразователя.

  • 2.4. Техническое обслуживание

Профилактические работы проводятся с целью обеспечения работоспособности преобразователей в течение их эксплуатации и включают в себя:

внешний осмотр состояния преобразователей, проверку ком плектности п исправности соединительного кабеля;

проверку работоспособности рабочего и термокомпенсирую-щего термисторов. Проверяется омметром сопротивление между выводами соединительного кабеля «белый—черный» и «черный-красный». Сопротивление должно быть в пределах от 400 до 700 Ом при температуре окружающего воздуха от 278 до 313 К (от 5 до 40°С).

Профилактические работы проводятся не реже одного раза и год.

  • 2.5. Поверка преобразователей

Настоящий раздел составлен в соответствии с требованиями ГОСТ 15129-69 «Ваттметры СВЧ малой мощности и приемные преобразователи СВЧ мощности термисторные и болометрические Методы поверки и аттестации в диапазоне частот от 20 до 37500МГц», устанавливает методы и средства поверки преобра-ювателей М5-31, М5-32, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Периодическая поверка проводится одни раз в год после | ираптпйпого срока или после ремонта.

  • 2.5.1. Операции и средства поверки

При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 3.

, Таблица 3

t- СХ

:*1

!г: m к. О И С

tx ” й IU

1 Й £ &

Наименование операций, производимых при поверке

Поверяемые

отметки

Допускаемые значения погрешностей, предельные значения пара

метров

Средства поверки

образцовые

вспомогательные

  • 2.5.3.1

  • 2.5.3.2

2.5.33

»)

Внешний осмотр

Опробование

Определение метрологических параметров:

М5-31

3,0; 3,5;

4,0; 4,5;

5,0; 5,5;

6,0 ГГц

1.4

В8-6

Р1-3

Г4-94

Г4-97

Г4-83

Э6-35

СО н ЬЙ

X >> с

СХ о S о

X

S

Он

о СП

О с

со

CD Ч

СО со

СХ

Наименование операций, производимых при поверке

Поверяемые

отметки

Продолжение табл. 3

I н CD S со (X <о К m «а

=i

-        СО

Ця- с я

I

СП

К со

CD

3

CD

Cd И У.-'

5 Е qj -

О О lZ, cd I—< -г- Г HI

t о X

3 CD

о

Л

X

Л

- ч (X CD

О (D

С сх„-в ® ft , ** 5Х

CD

CO

М5-32

1.5

б)

Кэ

М5-31

3,0; 3,5; 4,0; 4,5; 5,0; 5,5;

6,0 ГГц

6,0; 6,5; 7,0;

7,5; 8,0; 8,5;

9,0; 9,5;

10,0 ГГц

Примечания: 1. Вместо указанных в

М5-32

Средства поверки

образ-

ВСПОМО-1

цовые

гатель-

ные

ЭЗ-36

МЗ-22

МЗ-22

Г4-96

Я2М-21

Г4-97

Я2М-22

Г4-83

43-38

Э6-35

Я-ЗЧ-61

Э6-36

образцовых

и вспомо? гательных средств поверки разрешается применять другие аналогичные мерь и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в форму лярах или паспортах) о государственной или ведомственной поверке.

  • 2.5.2. Условия поверки и подготовка к ней

При проведении операций поверки должны соблюдаться еле дующие условия:

температура 293 + 5К (20 + 5°С), относительная влажность воздуха 65+ 15%, атмосферное давление 100 + 4 кН/м2 (750 + 30 мм рт ст)

Перед проведением операций поверки необходимо выполнит! следующие подготовительные работы:

проверить комплектность преобразователя; промыть спиртом ВЧ разъём;

разместить поверяемый преобразователь на рабочей месте, обеспечив удобство работы и исключая попада ние на него прямых солнечных лучей.

18

  • 2.5.3. Проведение поверки

  • 2.5.3.1. Внешний осмотр

При внешнем осмотре должно быть проверено:

отсутствие механических повреждений высокочастотного и низкочастотного разъемов, чистота разъемов; исправность соединительного кабеля.

  • 2.5.3.2. Опробование

Для опробования преобразователя в работе необходимо про-н шести баланс с мостом ваттметра МЗ-22 в соответствии с инструкцией по эксплуатации на ваттметр МЗ-22.

При обнаружения неисправности преобразователь подлежит .абра кованию и направлению в ремонт.

  • 2.5.3.3. Определение метрологических параметров

а) Определение KctU преобразователей

Определение КС1и производится по схеме рис.5

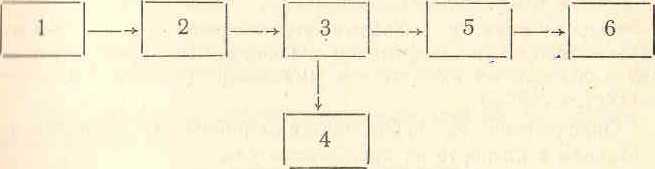

Рис. 5. Схема измерения КСт U преобразователей

  • 1 — генератор сигналов высокочастотный;

  • 2 — вентиль;

  • 3 — линия измерительная;

  • 4 — измеритель отношения напряжений;

  • 5 — поверяемый преобразователь;

  • 6 —мост ваттметра МЗ-22.

Определение KctU производится через 0,5 ГГц.

При определении KctU мост ваттметра должен быть сбалансирован на рабочем сопротивлении преобразователя при поданной мощности в СВЧ тракт.

KctU преобразователя может измеряться па автоматических измерителях Кст и с погрешностью не более ±10%.

6) Определение Кэ преобразователей

Определение Кэ производится по схеме рйс. 6.

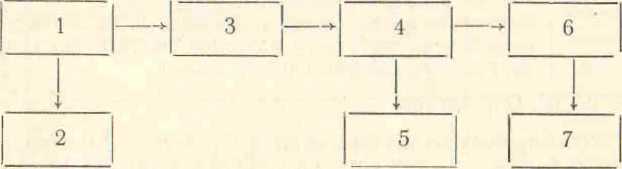

Рис. 6. Схема измерения К»                       I

  • 1 — генератор сигналов высокочастотный-

  • 2 — частотомер;

  • 3 — вентиль;

  • 4 — калибратор СВЧ мощности;

  • 5 — мост ваттметра МЗ-22;

  • 6 — поверяемый преобразователь;

  • 7 — мост ваттметра МЗ-22.

Определение Ка преобразователей производится путем измерения мощности измерителем с поверяемым преобразователем и образцовым измерителем мощности (калибратор, мост ваттметра МЗ-22).

Определение Кэ производится на рабочем сопротивлении, указанном в паспорте на преобразователь.

Кэ определяется по формуле

Р(К+1)2

Э      4а,, Ри К ’

где Р --- мощность по измерителю с поверяемым преобразователем;

К — Ксти поверяемого преобразователя на данной частоте; а0 - коэффициент передачи калибратора мощности;

Ро — мощность по образцовому измерителю.

Отсчет Р и Ро производится одновременно.

Определение Кэ производится через 0,5 ГГц.

По результатам пяти измерений определяют среднее арифметическое значение К8ср), которое записывают в паспорт на преобразователь.

Кри этом отношение разности максимального (а1П0х) и Мй-нтальпого (аП1111) значений К8 при пяти измерениях к среднему Качению не должно быть более ±2%.

Предельная случайная погрешность (8пр) при пяти изме-

< пнях не превышает 1,16%.

s __ ашах ап11п

J:i]i ,п                    1

®ср

не |л„ - коэффициент, зависящий от числа измерений, для я ги измерений р,—0,58.

Преобразователь считается годным, если выполняется усло-ие

- к») • юо < /v + 'Лг ,

ie КНц и К., —значения коэффициента эффективности, полученное в результате данной аттестации н приведенное в паспорте (предыдущая аттестация) ;

8П, 8зт значения допускаемой погрешности преобразователя (в процентах); приведенное в паспорте и полученное в результате данной аттестации.

Погрешность аттестации преобразователей по К8 опреде-1чгтея по формуле

8 = у/ 8j2 -j- 28а2 + 832 -ф 842 -ф -[86,

ДЧ 61 — относительная погрешность коэффициента передачи калибратора мощности;

6а — относительная погрешность термисторного моста;

68относительная погрешность за счет неточности значе-|||я Км U, равная

г -1 Аг г + 1 ’ г ’

Д1 Г — Kot U преобразователя;

Аг                                                         ь-

———относительная погрешность измерения КС1и;

Г

84случайная погрешность, 64=1,16%;

6впогрешность за счет рассогласования,

(t> —    ' I'"I Ф ' Кц <

где КЭфф — коэффициент отражения калибратора мощности, п| веденный в свидетельстве по его аттестации;

Кпр — коэффициент отражения поверяемого преобра; вате.тя;

-[ ■—весовой коэффициент, зависящий от отношен ___________38.___________ ■)/  812Н-2о22-|-о32-|-&42

и определяемый по табл. 4.

Таблица

385

0

1

2

4

6

8

К

б|24-2о22-ф83' + о4"

7

0

0,53

0,70

0,85

0,93

0.97

0,9

2.5.4. Оформление результатов поверки

Результаты поверки запосятся в паспорт в раздел «Осно ные технические характеристики преобразователей» и завер ются подписью поверителя и оттиском поверителыюго клейм

2.6. Характерные неисправности и методы их-устранения

Наименование неисправное™, внешнее проявление и дополнительные признаки

Вероятная причина

Методы устранения

При

мем л

пне

.Мост не балансируется

Обрыв провода соединительного кабеля

Обрыв термистора

Проверить омметром качество соединительных проводов кабеля

^Сменить термисторную вставку

I liiiiMeiioiiaime iuncftp, юности, nin'iiiiiec npo-Я11ЛСПИС и Дополни i e.ibtfbte признаки

Вероятная причина

Методы устранения

При

меча

ние

Обрыв СВЧ дросселя

Неисправен мост

Пробит конструктивный конденсатор

Проконтролировать сопротивление между центральным и внешним проводниками коаксиала при вынутой рабочей вставке.

В случае обрыва СВЧ дросселя омметр должен показать разрыв

В случае, если СВЧ дроссель не оборван, омметр должен показать 0,1-0,5 Ом

Смотри инструкцию по эксплуатации моста

Заменить слюдяную прокладку

Замена рабочей и термокомпенсирующей вставок преобразователя

('мена термисторной вставки проводится в измерительной лаборатории квалифицированным персоналом. Термисторные in гаг ки, входящие в ЗИП, обеспечивают параметры преобразо-на и-.тя, кроме погрешности аттестации по К3 и Кми.

При использовании в преобразователе вставки, не входящей и ЗИП, необходимо проверить работоспособность преобра-|цгм гсл;| в комплекте с мостовым устройством (возможность ыалапсировкн моста и установки пуля отсчетного прибора), при •том ток термокомпеисирующей вставки не должен отличаться от тока рабочей вставки более, чем на ±13%.

После замены рабочей термисторной вставки преобразовав о н> необходимо аттестовать по Кэ и КС1Т и по методике и. 2.5.3.3.

Замена рабочей вставки производится следующим образом.
