УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Пломбы навигационные

Методика поверки

842-19-02 МП р. п. Менделеево 2020 г.

1 Общие сведения

  • 1.1 Настоящая методика поверки распространяется на пломбы навигационные (далее -устройства), изготавливаемые ООО «МосОблТелематика», г. Раменское Московской области и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 3 года.

2 Операции поверки

  • 2.1 При поверке устройства выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU)

8.3

да

да

4 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (Ы, код С/А) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3

8.4

да

да

5 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3

8.5

да

нет

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и устройство бракуется.

  • 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 Средства поверки

  • 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG-62: предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода 1,5 м, скорости изменения беззапросной дальности 0,01 м/с

8.3

Источник первичный точного времени УКУС-ПИ 02ДМ: пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

Вспомогательные средства

8.5

Пункт геодезический

  • 3.3 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 3.4 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

4 Требования к квалификации поверителей

  • 4.1 К проведению поверки устройств допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                                      от 15 до 25;

  • - относительная влажность воздуха, %, не более                                        80.

Все средства измерений, использующиеся при поверке устройств, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке

  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в РЭ поверяемого устройства по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

  • 7.2 Провести измерения в соответствии с «Методикой измерения неравномерности группового времени запаздывания навигационных сигналов в устройствах переизлучения сигналов навигационных космических аппаратов» (аттестат методики выполнения измерений № 235-01.00294-2010/2015).

  • 7.3 Убедиться, что значение погрешности воспроизведения координат имитатором сигналов с учетом вносимой устройством переизлучения погрешности, не более 7 м (при доверительной вероятности 0,95). В противном случае провести замену устройства переизлучения.

Примечание - Дата протокола результатов измерения неравномерности группового времени запаздывания навигационных сигналов в устройстве переизлучения должна быть не позднее 2 лет от момента начала поверки устройства.

7..4 Измерить координаты пункта геодезического в системе координат ПЗ-90.11 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015) (только при первичной поверке).

Примечание - Интервал времени между датой протокола результатов измерения координат пункта геодезического и датой поверки устройства не должен превышать интервала между поверками сети геодезической, с использованием измерительной информации которой осуществлялось измерение координат пункта геодезического.

8 Проведение поверки

  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чистоту и исправность разъёмов и гнёзд.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае устройство бракуется.

  • 8.2 Опробование

    • 8.2.1 Опробование при первичной поверке

      • 8.2.1.1 Собрать схему в соответствии с рисунком 1. Количество одновременно поверяемых устройств определяется количеством используемых стенда программирования и контроля электронных модулей пломб навигационных (СТПК ЭМПН).

имитатор сигналов

ВЧ-снгвал

□ерензлучающая антенна

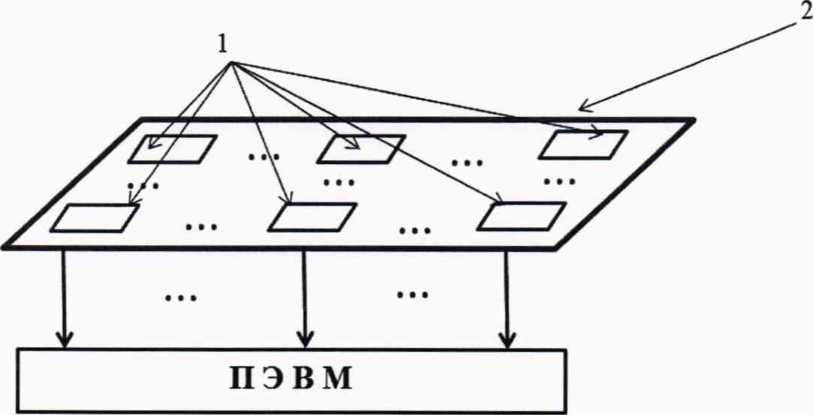

1 - устройства; 2 - СТПК ЭМПН Рисунок 1 - Схема проверки работоспособности

  • 8.2.1.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС в верхней полусфере.

  • 8.2.1.3 С помощью интерфейсной программы СТПК ЭМПН убедиться в поступлении log-файлов с измерительной информацией с каждого устройства на ПЭВМ и в индикации зеленым цветом индикатора радиовидимости навигационных космических аппаратов.

С помощью интерфейсной программы СТПК ЭМПН убедиться, что номер версии (идентификационный номер ПО) устройства «0.024» или выше.

  • 8.2.2 Опробование при периодической поверке

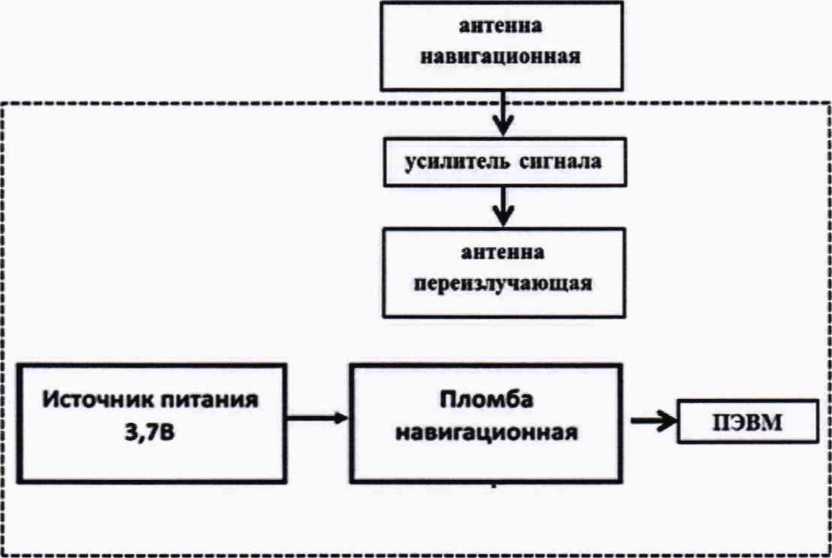

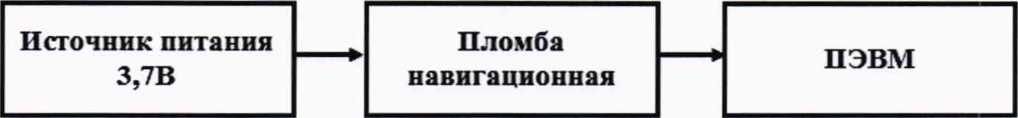

    • 8.2.2.1 Собрать схему в соответствии с рисунком 2.

      Рисунок 2 - Схема опробования и проведения измерений при периодической поверке устройств

    • 8.2.2.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС в верхней полусфере.

    • 8.2.2.3 Запустить на ПЭВМ программу «Conf PN» и действовать в соответствии с информацией, отображаемой в диалоговом окне.

    • 8.2.2.4 Убедиться, что в диалоговом окне программы отображается измерительная информация, в которой количество видимых НКА в строке GGA отлично от нуля и присутствует файл «logpn» в текущем каталоге.

    • 8.2.2.5 С использованием программы NFC tools считать данные из пломбы (для считывания к ПЭВМ должен быть подключен NFC-считыватель). Убедиться, что в строке состояния параметр «SW» (номер версии (идентификационный номер ПО) «0.024» или выше.

  • 8.2.3 Результаты опробования считать положительными, если выполняются требования п. 8.2.1.3 или п. 8.2.2.4.

  • 8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU)

    • 8.3.1 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) при первичной поверке

      • 8.3.1.1 Абсолютная погрешность синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) оценивается с использованием имитатора сигналов ГНСС и источника первичного точного времени УКУС-ПИ 02ДМ.

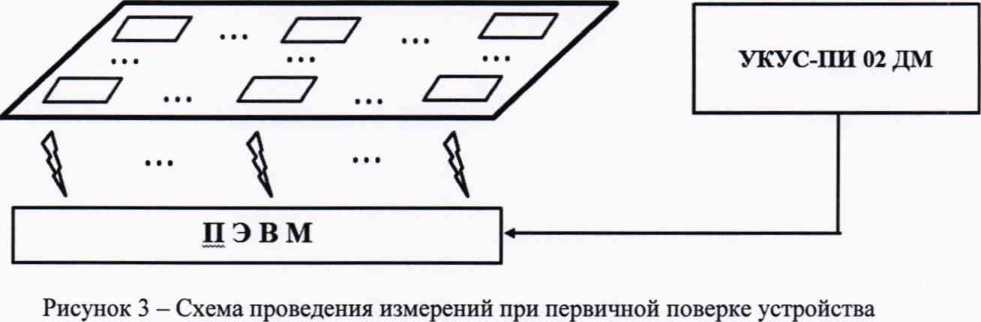

      • 8.3.1.2 Собрать схему в соответствии с рисунком 3.

        переизлучаюшая антенна

      • 8.3.1.3 Подготовить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 4.

аблица 4

Наименование параметра

Значение параметра

Формируемые спутниковые навигационные сигналы

ГЛОНАСС L1 (код СТ) GPS L1 (С/А)

Начальные              координаты

местоположения (WGS-84)

произвольно

Продолжительность

не менее 1 ч

(движение по кругу радиусом 5 км)

Скорость движения, м/с

70

8.3.1.4 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации устройства на ПЭВМ СТПК ЭМПН при значении геометрического фактора ухудшения точности GDOP, рассчитанным устройством, не более 3. В процессе записи измерительной информации (или в постобработке) сравнить оцифровку измеренных данных устройств в национальной шкале координированного времени UTC(SU) с оцифровкой нацио-

нальной шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ, убедиться в совпадении оцифровок целого числа часов и минут.

  • 8.3.1.5 Определить систематическую составляющую погрешности определения широты, долготы и высоты по формулам (1) и (2), например, для координаты В (широта):

    деист >

    (1)

    (2)

где Вдейст - действительное значение координаты В, в угловых секундах; B(j) - значение координаты В в j-й момент времени, в угловых секундах; N - количество измерений.

  • 8.3.1.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения широты, долготы и высоты по формуле (3), например, для координаты В (широты):

Y^dhdB)2

(3)

  • 8.3.1.7 Перевести значения погрешностей определения широты и долготы из угловых

    секунд в метры по формулам (4) и (5):

    - для широты:

    АВ(м) = агсГ •

    1-е2 sin2 В)3

    • ^В(секундд)\

    (4)

- для долготы:

(5)

где а - большая полуось эллипсоида, м; е - первый эксцентриситет эллипсоида;

Г = 0,000004848136811095359933 радиан (агс1").

8.3.1.8 Определить абсолютную инструментальную погрешность (при доверительной

вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3 по формуле (6):

П =                  + dH~2 + 2■ 7<7/л02+а/л02+<7н2) .

(6)

8.3.1.9 Определить абсолютную погрешность синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) по формуле

(7)

где V = 70 м/с.

Примечание - При необходимости определения погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) без использования СТПК ЭМПН при первичной поверке допускается проведение измерений по п.8.3.2 настоящей Методики поверки.

  • 8.3.2 Определение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) при периодической поверке

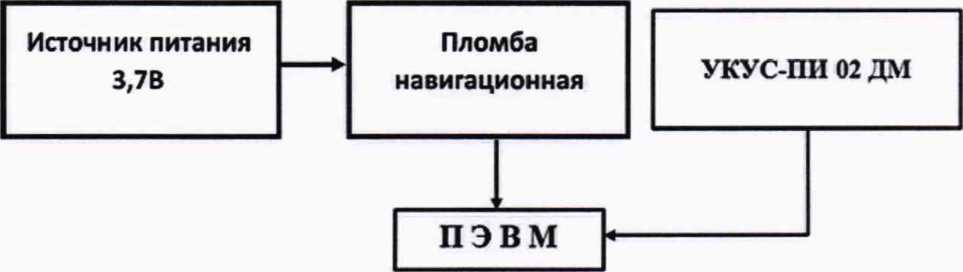

    • 8.3.2.1 Собрать схему в соответствии с рисунком 4 (допускается передача данных с устройства по каналам беспроводной связи GSM/GPRS, допускается питание устройства от встроенной батареи аккумуляторной).

      имитатор сигналов

      ВЧ-снгмжл

      перензлучаюшая амтемна

      Рисунок 4 - Схема проведения измерений при периодической поверке устройств

    • 8.3.2.2 Выполнить действия п. 8.3.1.3.

    • 8.3.2.3 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации устройства на ПЭВМ при значении геометрического фактора ухудшения точности GDOP, рассчитанным устройством, не более 3. В процессе записи измерительной информации (или в постобработке) сравнить оцифровку измеренных данных устройств в национальной шкале координированного времени UTC(SU) с оцифровкой национальной шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ, убедиться в совпадении оцифровок целого числа часов и минут.

    • 8.3.2.4 Выполнить действия п.п. 8.3.1.5 - 8.3.1.9.

8.3.3 Результаты поверки считать положительными, если выполняются требования п. 8.3.1.4 (при первичной поверке) или п. 8.3.2.3 (при периодической поверке) и значение абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU) находится в пределах ±1 с.

  • 8.4 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3

    • 8.4.1 Результаты поверки считать положительными, если вычисленное по формуле (6) значение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе GDOP не более 3 находится в пределах ±15 м.

  • 8.5 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3

    • 8.5.1 Собрать схему в соответствии с рисунком 5 (допускается питание устройства от встроенной батареи аккумуляторной). Установить антенну навигационную на пункт геодезический. Настроить устройства на работу по сигналам ГЛОНАСС (L1, код СТ).

      Рисунок 5 - Схема проведения измерений при определении погрешности определения координат при первичной поверке

  • 8.5.2 Осуществить запись не менее 100 строк измерительной информации устройства на ПЭВМ при значении геометрического фактора ухудшения точности, рассчитанным устройством, не более 3.

  • 8.5.3 Выполнить действия п.п. 8.3.1.5 - 8.З.1.8.

  • 8.5.4 Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения при работе по сигналам ГЛОНАСС (L1, код СТ) при скорости движения до 70 м/с и геометрическом факторе GDOP не более 3 находится в пределах ±15 м.

9 Оформление результатов поверки

  • 9.1 При положительных результатах поверки на устройство выдается свидетельство установленной формы и (или) делается запись в формуляре, заверяемая подписью поверителя и знаком поверки.

  • 9.2 В случае отрицательных результатов поверки поверяемое устройство к дальнейшему применению не допускается. На него выдаётся извещение о непригодности к дальнейшей эксплуатации установленной формы с указанием причин забракования.

Заместитель генерального директора -                         /

начальник НИО-8 ФГУП «ВНИИФТРИ»                             О.В. Денисенко

А.А. Фролов

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
