Методика поверки « Государственная система обеспечения единства измерений Преобразователи расхода винтовые «ЅѴС», шестеренчатые «ѴС» Методика поверки» (MП 208-023-2018)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП ВНИИМС)

УТВЕРЖДАЮ

Заместитель директора по производственной

Н.В. Иванникова

2018 г.

Государственная система обеспечения единства измерений

Преобразователи расхода винтовые «SVC», шестеренчатые «УС» Методика поверки

МП 208-023-2018 г. Москва

2018

Настоящая методика поверки распространяется на преобразователи расхода винтовые «SVC», шестеренчатые «VC» (далее - преобразователи расхода), изготовленные фирмой «KRACHT GmbH», Германия и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками         1 год

При проведении поверки выполняются операции поверки, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки применяют следующие эталонные средства измерений и вспомогательное оборудование.

  • 2.1.1 Установка поверочная 1 разряда в соответствии с приказом Госстандарта от 07.02.2018 г. №256 (часть 2), диапазон воспроизведения объемного расхода жидкости от 0,01 до 150,0 м¹/ч, пределы допускаемой относительной погрешности измерений ±0,1 %;

  • 2.1.2 Весы прецизионные, диапазон измерений от 30 до 30000 г, кл.т. высокий II по ГОСТ 8.021-2015;

  • 2.1.3 Секундомер электронный с таймерным выходом СТЦ-1, пределы допускаемой погрешности измерений интервалов времени ±(20 Ю'² Т + С), где Т - значение измеряемого интервала времени в секундах, С - цена деления секундомера в секундах;

  • 2.1.4 Плотномеры с диапазоном измерений плотности от 500 до 2000 кг/м¹, абсолютная погрешность ±1 кг/м^{3 4} по ГОСТ 8.024-2002;

  • 2.1.5 Частотомер электронно-счетный 43-63/1, диапазон частот от 0,1 до 200 МГц, ПГ ±1,5-10'⁵ за 30 суток;

  • 2.1.6 Манометр показывающий, класс точности не ниже 1,5 по ГОСТ 2405;

  • 2.1.7 Гидравлический пресс со статическим давлением до 4,0 МПа (40 кгс/см²);

  • 2.1.8 Эталонный термометр с абсолютной погрешностью измерения температуры не более 0,3 °C.

• 2.2 Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

быточного давления в трубопроводе.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• •  Поверочная среда - нефтепродукты с вязкостью от 20 сСт,

• •  Температура поверочной среды - от +5 до +35 °C.

• •  Температура окружающего воздуха - от +5 до +50 °C.

• •  Относительная влажность - от 30 до 80 %.

• •  Атмосферное давление - от 84 до 106,7 кПа.

• •  Отсутствие вибрации тряски и ударов, влияющих на работу преобразователей расхода и эталонных средств измерений.

• 4.2 Изменение температуры поверочной среды в течение поверки не должно превышать 5 °C. Температуру поверочной среды измеряют в начале и в конце поверки.

• 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

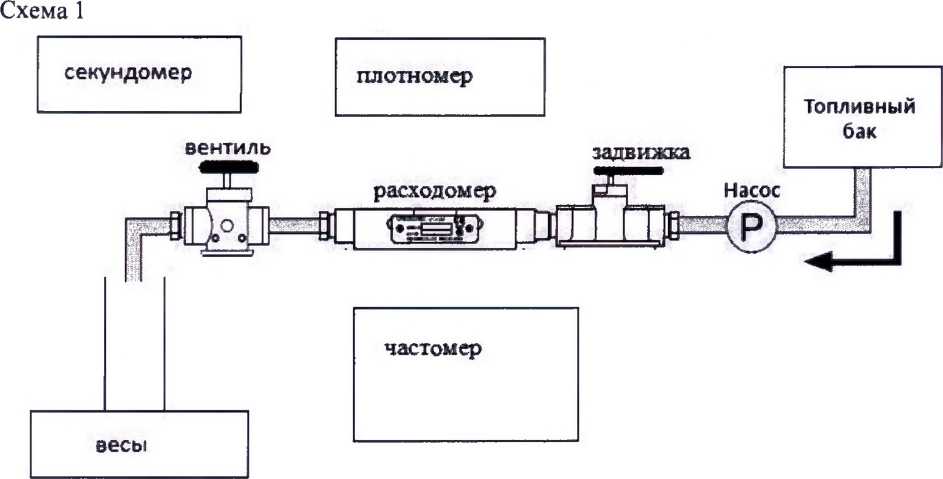

при необходимости собирают и подготавливают к работе поверочную установку согласно схеме 1.

- преобразователи расхода подготавливают согласно их руководства (инструкциям) по монтажу и эксплуатации;

прежде чем приступить к измерениям, необходимо проверить систему на наличие утечек и полностью удалить воздух из шлангов и преобразователя расхода.

• 6.1 Внешний осмотр.

При внешнем осмотре преобразователя расхода должно быть установлено: соответствие комплектности требованиям эксплуатационной документации на преобразователь расхода;

- отсутствие механических повреждений, влияющих на работоспособность преобразователя расхода;

Результаты внешнего осмотра считают положительными, если выполняются вышеперечисленные условия.

• 6.2 Проверка герметичности.

Герметичность преобразователя расхода, проверяют созданием гидравлическим прессом в рабочей полости преобразователя расхода давления в 2,5 МПа и выдерживают под давлением в течение 15 минут.

Результаты поверки считают положительными, если в процессе проверки в местах соединений и корпусе преобразователя расхода не наблюдается отпотевания, каплевыделений или течи поверяемой жидкости, а также отсутствует падение давления жидкости по контрольному манометру.

• 6.3 Определение метрологических характеристик.

  • 6.3.1 Определение относительной погрешности преобразователей расхода.

    • 6.3.1.1 Относительную погрешность преобразователей расхода определяют на трёх поверочных расходах (Q_mi_n, 0,2 Q_max, 0,5 Q_max)- На каждом расходе необходимо выполнить минимум два измерения.

    • 6.3.1.2 Относительную погрешность преобразователей расхода определяют по результатам измерения одного и того же объёма поверочной жидкости, пропущенного через преобразователь расхода и измеренного эталонной мерой.

Относительную погрешность преобразователей расхода в процентах для каждого поверочного расхода определяют по формуле:

(1)

где:

V- объём поверочной жидкости, измеренный преобразователем расхода, дм³; V_o - объём поверочной жидкости, измеренный эталонной мерой, дм³.

(2)

где:

Ni - количество импульсов, измеренных преобразователем расхода за время измерений объёма, имп.;

q - цена импульса при измерении объёма, см³/ипм.

• 6.3.1.3 Для определения объёма поверочной жидкости на расходах до Q, < 9 дм³/мин. Можно использовать весы прецизионные.

В этом случае V_o получаем по формуле 3.

Р

где:

М_о - масса поверочной жидкости измеренная на весах, г; р - плотность поверочной жидкости, г/дм³.

• 6.3.1.4 Расход поверочной жидкости Q, дм³/мин, вычисляют по формуле:

Ко

Q = —хбО t

где:

V₃- объем жидкости измеренный эталонной мерой, дм³;

t - время определенное по секундомеру, с.

• 6.3.1.5 Преобразователь расхода считают выдержавшим поверку, если значение его относительной погрешности при измерении объёма в каждой точке при каждом измерении не превышает значения допускаемой погрешности 5, рассчитанной по формуле, соответствующей исполнению прибора, указанной в таблице 2, то есть выполняется условие | 6_V | < | 8 |.

Таблица 2

• 7.1 Результат поверки оформляют протоколом поверки произвольной формы.

• 7.2 При положительных результатах первичной поверки преобразователя расхода делают соответствующую запись с нанесением знака поверки, заверяемой подписью поверителя в паспорте. При периодической поверке положительные результаты поверки преобразователя расхода оформляют свидетельством о поверке в соответствии с приказом Минпромторга России №1815 от 02 июля 2015 года.

• 7.3 Счётчики, не прошедшие поверку, к выпуску и применению не допускаются, запись в паспорте гасят, свидетельство о поверке аннулируется и выписывается извещение о непригодно

¹

Требования к безопасности и к квалификации поверителей.

²

• 3.2 При поверке преобразователей расхода соблюдают требования в соответствии с эксплуатационной документацией на преобразователи расхода.

³

• 3.1 К поверке допускают лиц, изучивших эксплуатационную документацию на счётчики,

⁴

эталонные средства измерений и вспомогательное оборудование, правила пожарной безопасности, действующие на предприятии и утверждённые в установленном порядке, а также правила выполнения работ в соответствии с технической документацией, прошедших обучение и инструктаж по технике безопасности труда в соответствии с ГОСТ 12.0.004-90 и аттестованных в качестве поверителя.

⁵

• 3.3 Монтаж и демонтаж преобразователей расхода должен проводиться при отсутствии из-
