УТВЕРЖДАЮ

генерального директора работе ФГУП ЦНИИС

В.П. Лупанин

2015 г.

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ

IMS_vl5_Nokia

Методика поверки

5295-011-17717434-2015 МП

4,^ .630^-16

СОГЛАСОВАНО ^^3tT5>olutlb№Wiid Networks Оу

v— vA Е. А. Богданова

д\ »______/J

Методика поверки СИДС IMS_vl 5_Nokia                                    Лист 2

Всего листов 19

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА ПРОВЕДЕНИЮ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

  • 7.2 Определение метрологических характеристик

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

Формирователь телефонных соединений Призма

Математическая модель процесса испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительности соединений IMS_vl5_Nokia. версия ПО 15, далее СИДС. входящей в состав оборудования с измерительными функциями, эксплуатируемого на предприятиях связи.

СИДС входит в состав подсистемы передачи мультимедийных сообщений IMS, версии ПО 15. применяется на сети передачи данных в качестве устройства контроля, авторизации, управления, тарификации и маршрутизации мультимедийных сессий, производства Nokia Solutions and Networks Оу, Финляндия.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСП Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

• 1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1.

• 2 Средства поверки

  • 2.1 При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

Таблица 2

• 3 Требования к квалификации поверителей

  • 3.1 К проведению поверки допускаются лица:

• >  аттестованные в качестве поверителей систем измерений длительности соединений;

• >  изучившие эксплуатационную документацию СИДС и рабочих эталонов;

• >  имеющие навык работы на персональном компьютере (PC) в операционной среде

WINDOWS и имеющие знания в области IP - технологий;

• >  имеющие квалификационную группу по технике безопасности не ниже III.

• 4 Требования безопасности

  • 4.1  Корпус PC должен быть заземлен.

  • 4.2  Рабочее место должно иметь соответствующее освещение.

  • 4.3  При проведении поверки запрещается:

• >  проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

• >  производить работы по подключению соединительных кабелей при включенном питании Призма и PC.

• 5 Условия поверки

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

• >  температура окружающей среды, °C                                   25 ± 10;

• >  относительная влажность воздуха, %                                    45 - 80;

• >  атмосферное давление, кПа (мм рт.ст.)                         84,0- 105,7(630-800).

• 6 Подготовка проведению поверки

  • 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

• >  проверить (экран монитора PC) версию программного обеспечения;

• >  проверить срок действия свидетельства о поверке прибора Призма;

• >  разместить на рабочем столе персональный компьютер (PC), прибор Призма и принтер;

• >  установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

• >  собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Призма;

• >  PC должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

• > откорректировать часы ПК прибора Призма по часам поверяемого оборудования.

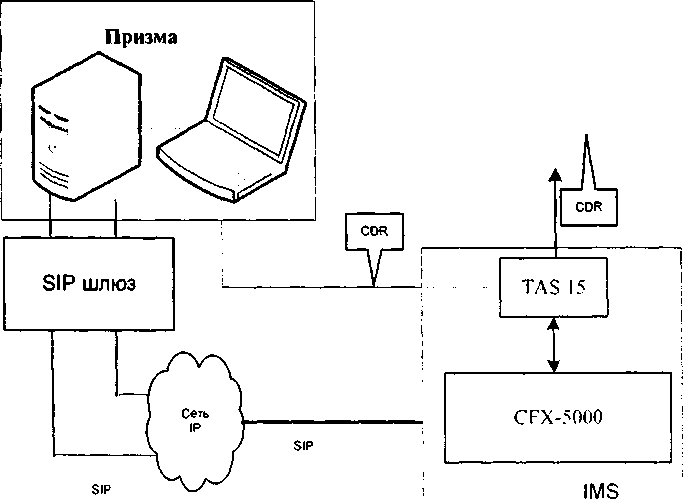

Рисунок 1 - Схема поверки

• 7 Проведение поверки

  • 7.1 Опробование

    • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

• - включить питание PC и прибора Призма;

• - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункт}’ "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

• - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора Призма;

• - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4аЗ .060.045 программное изделие Призма). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

• 7.1.2 Выполнить подготовительные операции.

  • 7.1.2.1 Создать конфигурацию:

• - в меню Конфигурация щелкнхть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

• - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, IMS_vl5) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - IMS_vl5;

• 7.1.2.2 Создать настройку поверки:

• - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

• - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

• - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора\Имя настройки ввести наименование поверяемого оборудования (например, IMS_vl5), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры -по умолчанию. Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

• - в окне Вид набора установить - частотный тип набора номера для всех комплектов;

• - выбрать подпункт: Собственные номера;

• - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис\Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

• - в качестве Абонентов и Ответчиков ввести номера платформы, к которым подключены комплекты Призмы;

• - в окне Набираемые номера необходимо выделить используемые линейные комплекты. далее повторить номера Ответчиков;

• - открыть вкладку Режим работы\режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс;

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

• - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний. Связь;

• - открыть окно Настройка\Выбор СИДС:

а) Категории - представлены виды коммутационного оборудования;

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета

соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов, системы переда

чи мультимедийных сообщений;

е) ЦОВ - центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

• - выбрав вид коммутационного оборудования - ИП необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора: IMS_vl5_Nokia;

• - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

• - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки —091115txt):

а)  Коррекция времени - необходимо откорректировать машинное время PC по

машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное

• 10 промилле;

• - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют точке 1 таблицы 3 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

• - закрыть окно, сохранив произведённые настройки;

• - вкладка Связь используется при обработке результатов поверки.

• 7.1.3   Установление связи PC с прибором Призма:

• - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки IMS_vl5;

• - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой IMS_vl5.gn, происходит автоматическая связь PC с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

• - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

• 7.1.4 Запуск программы опробования:

• - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

• - процедуру опробования Призма выполняет автоматически по заранее заданной программе. она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям:

• - по завершении в окне программы появляется сообщение: Работа завершена.

• 7.1.5 Процедура снятия учетной информации с поверяемого оборудования:

• - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

• - в приложении В приведено описание формата файла учета тарифной информации;

• 7.1.6 Копирование результатов опробования при помощи USB - накопителя:

• - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог Prizma\Statistics\HMH конфигурации\дата испытаний;

• - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора IMS_vl5.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен USB - накопитель в структуре каталогов;

• - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

• - откроется окно с запросом - куда копировать, необходимо выбрать каталог IMS_vl5, далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

• - в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\nMH конфигурацииХдата испытаний и готов к статистической обработке.

• 7.1.7 Обработка результатов опробования (проверка работы конвертора);

• - выбрать в главном меню пункт ИспытанияХСтатистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

• - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

• - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

• - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б) при неуспешном результате процедура поверки прекращается до устранения неисправности.

• 7.2 Определение метрологических характеристик

  • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

  • 7.2.2   Для СИДС нормируются следующие MX:

• - пределы допускаемой абсолютной погрешности определения длительности телефонного

соединения в диапазоне от 1 до 3600 с                                         ± 1 с;

• - вероятность неправильного тарифицирования телефонного соединения должна быть не более 0,0001.

• 7.2.3 В процессе поверки для СИДС определяются:

• - систематическая составляющая погрешности;

• - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

• - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности;

• 7.2.4   Определение метрологических характеристик производят по схеме в соответствии с рисунком 1.

• 7.2.5 Выполнить процедуру настройки поверки:

• - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1 - 6 таблицы 3, Применить;

• - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

• 7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в данной таблице.

Таблица 3

• 8 Обработка результатов измерений

  • 8.1 Обработка результатов измерений по п. 7.1 и определение MX производится полностью автоматически в PC по соответствующей программе.

• 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

• 9 Оформление результатов поверки

  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

  • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

  • 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

  • 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

ПРИЛОЖЕНИЕ А (справочное)

Формирователь телефонных соединений Призма

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

• > процессор не ниже Pentium 2;

• > емкость ОЗУ не менее 128 Мбайт;

• > емкость НДД не менее 10 Гбайт;

• > CD ROM;

• > наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям, по Ehernet (протокол SIP), по радио тракту' СПС GSM, UMTS.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

• >  в интервале длительностей (1-3600) с, ± 0,25 с;

• >  в интервале длительностей (3601-10800) с ± 0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.

Математическая модель процесса испытаний

• 1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно,



(1)

где:

, - длительность телефонного соединения;

], ^2 " ^вР^емя начала и окончания телефонного соединения, соответственно.

1 и /2 являются равномерно распределенными случайными величинами и, следовательно, их разность и имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ’’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов и определяются в результате испытаний.

Отказ ИИК - выполнение неравенства (14).

• 2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность . Аналогичный показатель выдает СИДС -    .

Он является случайной величиной.

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО):

Выборочная дисперсия для С, как следует из (5) равна:

(8)

а значит выборочное СКО для С равно:

(9)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95%-ый доверительный интервал для С задается формулой:

Несмещенная оценка для D*S^ (выборочная дисперсия 5^) находится по формуле: А^г-1                    А^г2-3  ,

Тогда 95%-ный доверительный интервал для ст_с (СКО для С) задается формулой:

Интервал, в котором находится значение суммарной погрешности А-С задается формулой:

A^max/min = ГЛЭХ / ГП1П Д^|

где А-с i - суммарная погрешность i-ro телефонного соединения.

• 3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении означает выполнение

где Д_ОТ - предельно допустимая величина погрешности для < , которая задается в ОТТ на СИДС.

• 4 Вероятности ошибок и исход испытаний СИДС Обозначим:

р - вероятность ошибки СИДС в определении , т.е. вероятность выполнения неравенства (14), р_о - предельно допустимая величина р (принимается р_о - 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0.95) установлении одного из неравенств:

или

(16)

Выполнение (15) соответствует успешному, (16) - соответственно, неуспешному исходу испы

• 5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях,

п - количество отказов ИИК,

b = Ф '(ОС) - функция, обратная к стандартной нормальной функции распределения:

5_п(а) - корень уравнения:

[х], ]х[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х,

В частности, для случая п = 0 из (18) получаем 5о(0,95) - корень уравнения:

e^s* = 1-а = 0,05 ,_т.е.

5_о = 1п20 = 3,                                                                  (22)

откуда из (20) и (21) находим, взяв р_о = 0,01, что

Nb(0) = -^- = 300,                                       ₍₂₃₎

Ро

что есть минимальное число телефонных соединений до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (15), (16) эквивалентно проверке неравенств:

N_H(n)<N<N_B(n)                                            (24)

Пока (24) выполняется, испытания продолжается и заканчивается, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя р_н и верхняя р_в 0,95 - достоверные границы для вероятности отказа р определяются по формулам:

(25)

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний. Реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

ПРИЛОЖЕНИЕ Б

(справочное)

Таблицы результатов поверки

Таблица Б. 1 - Основные результаты поверки

Таблица Б.2 - Доверительные интервалы по результатам поверки

Таблица Б.З - Показания СИДС в процессе поверки

ПРИЛОЖЕНИЕ В

(справочное)

Описание формата файла тарифной информации

Наименование конвертора: !MS_vl5_Nokia

Файл подробного учета должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора Призма.

Подробное описание формата учетного файла содержится в документе CDR Format Interface Specifications for ОАО MobileTelesystems, идентификационный номер документа DN0934462.

Файл учета имеет название <CfXXXX.dat>, где хххх - порядковое число от 0001 до 9999.

Файл закрывается по достижении заданного размера (от 1 до 65534 байт).

Для обработки результатов метрологических испытаний прибору Призма должен быть предоставлен один суммарный файл.

Соединить несколько файлов в один можно следующим образом: скопировать файлы *.dat в один каталог, например c:\prizma\tmp;

находясь в этом каталоге, в командной строке выполнить команду DOS сору: сору /Ь *.dat result.dat

После выполнения этой команды, все файлы c:\prizma\tmp\*.dat будут соединены в файл c:\prizma\tmp\rezult.dat.

Файл подробного учета содержит данные в шестнадцатеричном виде.

Целое число сохранено в файле согласно Intel ® формату.

Файл не содержит заголовка.

Информация в файле упорядочена по блокам. Каждый блок имеет заголовок и окончание блока. Размер каждого блока - 2044 байт. Блок содержит разные типы записей.

В первых двух байтах каждой записи указана длина записи, в третьем байте - тип записи.

Запись с кодом 00'Н - заголовок блока, 10’Н - заполнитель блока.

Размер записей блока заполняется символами заполнителя FF до 2044 байт.

Схема расположения информации в учетном файле СИДС приведена на рисунке В.1.

ПО прибора Призма импортирует 7 полей из каждой записи файла учета. Эти поля должны быть сформированы в соответствии с указанным форматом, и иметь фиксированное смещение относительно начала записи (считается с нуля), а также располагаться в определенном порядке среди прочих информационных полей:

• •   Длина записи (RECORDLENGTH) имеет смещение 0 байт в записи, размер поля 2 байта. Формат: 2 байта, шестнадцатеричный.

• •   Тип записи (RECORD TYPE) имеет смещение 2 байт в записи, размер поля 1 байт. Формат: шестнадцатеричный.

Значения по умолчанию:

ООН - header record (НЕА)

01Н - mobile-originated call (МОС)

02Н - mobile-terminated call (МТС)

ОЗН - forwarded call (FORW)

04H - call to a roaming subscriber (ROAM)

05H - supplementary service (SUPS)

06H - HLR interrogation (HLR1)

07H - location update (LOCA)

08H - short message service (point-to-point), mobile-originated (SMMO)

09H - short message service (point-to-point), mobile-terminated (SMMT)

10H - trailer record (Завершитель отчета) (TRA)

11H - PSTN-originated call (РОС)

12H - PSTN-terminated call (PTC)

13H - PBX-originated call (PBXO)

14H - PBX-terminated call (PBXT)

15H - use of hardware (HW)

16H - intelligent network data 1 (INI)

17H - unsuccessful call attempt (UCA)

18H - intelligent network data 2 (IN2)

19H - intelligent network data 3 (IN3)

20H - device-originated call (DOC)

21H - ICM tariff change (ICM)

22H - remote charging control (RCC)

23H - IN-forwarded short message service (SMMF)

24H - Camel-originated call (COC)

25Н - Camel-terminated call (СТС)

26Н - Intelligent network data 4

27H - Location service

28H - Intelligent network data 5

29H - Unstructured supplementary service data (USSD)

ЗОН - SIP-originated call (SOC)

3 1H - SIP-terminated call (STC)

32H - SIP-originating message (SOM)

33H - SIP-terminating message (STM)

35H - SIP CDR for registration (SIPR)

• •  Время начала разговора (START TIME)

Поле определяет дату и время начала разговора.

Формат: 5 байтов двоично-десятичного кода + 1 слово двоично-десятичного кода: ССММЧЧ ДДММГГГГ

Время = 3 байта, день = 2 байта + слово.

Пример кодирования: 40 15 12 10 И 98 19 Время 12:15:40 День 10.11.1998

• •  Длительность соединения (ORIGMCZDURAT1ON)

Подлежащая обложению продолжительность округлена, используя математические законы согласно следующему принципу: 0,00 ... 0,49 - > 0; 0,50 ... 0,99 - > 1.

Формат: двоично-десятичный код 3 байта, в секундах

• •  Номер вызывающего абонента (CALLING NUMBER) Значение: 0 .. 9, А.. Е

Формат: длина поля - определена заказчиком (максимальные 16 байтов).

Значение по умолчанию 10 шестнадцатеричных байтов. Неиспользованный размер поля заполнен символом F.

• •  Номер вызываемого абонента (CALLED NUMBER)

Значение: 0 .. 9, А.. Е

Формат: длина поля - определена заказчиком (максимальные 16 байтов).

Значение по умолчанию 12 шестнадцатеричных байтов. Неиспользованный размер поля заполнен символом F.

• •  Индикатор продолжения разговора (RECORD NUMBER).

Поле содержит номер записи для одного соединения.

Отключение выше перечисленных полей или включение между ними посторонних полей может привести к неправильному импорту данных учета тарифной информации.

Рис. В. 1. Схема расположения информации в учетном файле СИДС.

Описание типов записей, содержащих информацию о длительности телефонного соединения представлено в таблице В. 1.

Таблица В.1. Формат полей записей блока.

Пример записи -вызывающий абонент 79100035209 произвел соединение с номером 9859169255 10-1 1-2015 в 14:05:34 длительностью 21 с.

Фрагмент CDR файла приведен в таблице В.2.

Жирным шрифтом выделены поля в записи МОС, используемые прибором Призма.

Таблица В.2 Фрагмент CDR файла.

Лист регистрации изменений
