Методика поверки «Прибор энергетика многофункциональный однофазный "Нева-ТЕСТ 7203"» (ТАСВ.411722.010 МП)

ОКП 422160

СОГЛАСОВАНО

директор

УТВЕРЖДАЮ

ПРИБОР ЭНЕРГЕТИКА МНОГОФУНКЦИОНАЛЬНЫЙ ОДНОФАЗНЫЙ

«Нева-ТЕСТ 7203»

Методика поверки

ТАСВ.411722.010 МП

л/.Ь.

2015 г.

<

§ со

§ со

X X

5 св со CQ

си

S св 'О

а

Настоящая методика предназначена для проведения первичной и периодической поверок приборов энергетика многофункциональных однофазных НЕВА-Тест 7203 (далее - приборы).

Настоящая методика устанавливает объем, условия поверки, методы и средства поверки приборов и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации приборы.

Межповерочный интервал - 5 лет.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

• 2.1 При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 2.1.

Таблица 2.1

• 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

• 2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

• 2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.

  					ТАСВ.411722.010МП	Пист
  						4
  1зм	Лист	№ doKVM.	Подп.	Цата

• 3.1 При поверке приборов должны быть соблюдены требования безопасности ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, а так же "Правила технической эксплуатации электроустановок потребителей" и «Межведомственные Правила охраны труда (ТБ) при эксплуатации электроустановок», М, "Энергоатомиздат", 2001 г., а также меры безопасности, изложенные в руководстве по эксплуатации прибора и другого применяемого оборудования.

• 3.2 Лица, допускаемые к поверке прибора, должны иметь квалификационную группу по электробезопасности не ниже III и быть официально аттестованы в качестве поверителей.

• 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  20 ± 5 °C;

  30-80;

  84-106,7(630 - 800);

  50 ± 5 %;

  220 ±5%;

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рг. ст.)

• - частота питающей сети, Гц

• - напряжение питающей сети переменного тока, В

- коэффициент нелинейных искажения напряжения питающей сети, %      не более 5.

Перед проведением поверки необходимо выполнить следующие операции:

выдержать прибор в условиях окружающей среды, указанных в п.4, не менее 1ч, если он находился в климатических условиях, отличающихся от указанных в п.4; соединить зажимы заземления используемых средств поверки с контуром заземления;

подключить прибор и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в технической документации на них.

При внешнем осмотре прибора проверяется комплект поставки, маркировка, отсутствие механических повреждений.

• 6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечню, указанному в формуляре.

• 6.1.2 Маркировка должна быть четкой и содержать:

• - наименование прибора НЕВА-Тест 7203;

• - товарный знак предприятия-изготовителя;

• - заводской номер прибора;

• - дату изготовления;

• - единый знак обращения продукции на рынке государств - членов Таможенного союза;

• - знак утверждения типа в соответствии с действующим законодательством

• 6.1.3 Прибор не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей, дисплея, клавиатуры, индикаторов и других изделий в соответствии с комплектом поставки).

Проверка сопротивления изоляции проводится установкой для проверки электрической безопасности GPI-725A, при рабочем напряжении 500В, между следующими цепями:

• 1) соединенными между собой приборными входами Ua, Un и корпусом Прибора (Прибор предварительно оборачивают фольгой);

• 2) соединенными между собой приборными входами Ua, Un и соединенными между контактами вилки адаптера питания, подключенного к прибору;

• 3) соединенными между собой приборными входами Ua, Un и соединенными между собой зажимами, подключенного к прибору, кабеля импульсного входа/выхода.

Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.

Прибор считается выдержавшей испытание, если значение сопротивления изоляции не менее 20 МОм.

Идентификацию программного обеспечения проводят следующим образом:

• - включить прибор;

• - на дисплее прибора (при включении питания) отображается номер версии ПО.

Результат проверки идентификации ПО считается положительным, если полученные идентификационные данные программного обеспечения средства измерений, выведенные на экран прибора, а именно номер версии будет:

HV: не ниже 2.8

SV: не ниже 10.0.100 EN

Опробование Прибора проводится путем визуального наблюдения за тестированием счетчиков электрической энергии, при максимальных и минимальных значениях входных сигналов, согласно техническим характеристикам счетчиков:

• - произведите подготовку Прибора к работе согласно руководству по эксплуатации;

• - подключите Прибор к Установке согласно рисунка А1 приложения А настоящей МП;

• - включите Прибор в соответствии с руководством по эксплуатации, не более чем через 30 секунд после включения питания должны завершиться процедуры самотестирования и инициализации, а на дисплее Прибора, должно индицироваться главное меню;

• - проверьте возможность установки различных режимов работы и изменения параметров настройки Прибора согласно руководству по эксплуатации;

• - подключите к Установке электронный счётчик непосредственного подключения, с оптическим выходом, подключите к Прибору фотосчитывающую головку и наведите ее на тестируемый счетчик, проведите тестирование счетчика согласно руководству по эксплуатации на счетчик;

• - подключите к Установке индукционный счётчик, подключите к Прибору фотосчитывающую головку и наведите ее на тестируемый счетчик, проведите тестирование счетчика согласно руководству по эксплуатации на счетчик;

• - убедитесь в возможности корректировки времени и даты Прибора;

• - подключите Прибор к ПК согласно рисунка АЗ приложения А; с помощью ПО, установленного на ПК, произведите обмен данными между ПК и Прибором.

Результат проверки считается положительным, если Прибор функционирует согласно руководству по эксплуатации ТАСВ.411722.010 РЭ (на дисплее Прибора отображаются значения основных параметров электрической энергии, Прибор обеспечивает обмен данными с ПК).

6.5.1 Проверка исправности импульсного входа

Проверка исправности импульсного входа Прибора и возможность определения погрешности электронных счетчиков проводится с помощью Установки. Прибор подключается к Установке согласно рисунку А1 приложения А.

Установите испытательный сигнал с характеристиками, соответствующими приведенным в таблице 6.1.

Таблица 6.1

Введите в параметрах Прибора значение постоянной в соответствии с Руководством по эксплуатации на Установку. В Приборе активизируйте режим определения погрешности, на дисплее появится значение погрешности.

Результат проверки считают положительным, если погрешность лежит в диапазоне ±0,5%.

• 6.5.2 Проверка параметров сигнала на импульсном выходе

Проверку параметров сигнала на импульсном выходе Прибора проводить с помощью Установки, осциллографа С1-99. Для проведения измерений Прибор подключается к Установке согласно рисунку А2 приложения А.

К контактам импульсного выхода Прибора подключить в качестве нагрузки резистор С2-23 0.25 Вт 10 КОм ± 5%. К выводам резистора подключить щуп осциллографа. На Установке установить испытательный сигнал с параметрами, указанными в таблице 6.2.

Таблица 6.2

С помощью осциллографа определить параметры сигнала на импульсном выходе Прибора. Результат проверки считают положительным, если сигнал на импульсном выходе Прибора имеет следующие параметры:

• - уровень логического нуля Uo < 0,5 В;

• - уровень логической единицы U] > 2,0 В.

  Нзм	Пист	№ докум.	Подп.	Пата

  ТАСВ.411722.01ОМП

  Пист



Для характеристик у которых нормируются абсолютные погрешности АХ, вычисляются значения погрешностей, по формуле:   АХ =Х-Хо,

Хо - заданное значение характеристики,

X- измеренное значение характеристики.

Для характеристик у которых нормируются относительные погрешности &Х, вычисляются значения погрешностей, в процентах, по формуле:    дХ=((Х- Хо)/Хо) *100.

Допускается считывание измеренных значений и расчет погрешностей производить с помощью прикладного программного обеспечения, работающего на ПК, подключенном к Прибору и/или к Установке.

6.6.1 Определение основной относительной погрешности измерения действующего значения напряжения и тока

Определение погрешностей проводится с помощью Установки при значениях параметров испытательных сигналов, указанных в таблице 6.3. Для проведения измерений Прибор подключается к Установке согласно рисунку А2 приложения А.

Таблица 6.3

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблице 6.3.

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений, приведенных в таблице 6.5.

6.6.4 Определение основной абсолютной погрешности измерения частоты.

Определение погрешности проводится с помощью Установки при значениях параметров испытательных сигналов, указанных в таблице 6.6. Для проведения измерений Прибор подключается к Установке согласно рисунку А2 приложения А.

Таблица 6.6

Результаты испытаний считаются удовлетворительными, если значение основной погрешности не превышает, приведенных в таблице 6.6.

6.6.5 Определение основной абсолютной погрешности измерения углов и коэффициента мощности

Определение погрешностей проводится с помощью Установки при характеристиках испытательных сигналов приведенных в таблице 6.5. Для проведения измерений Прибор подключается к Установке согласно рисунку А2 приложения А.

Таблица 6.5                                 ___ ___ _____ _______ ______

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений, приведенных в таблице 6.5.

7.1. Прибор, прошедший поверку с положительными результатами, признают годным к эксплуатации и выдают свидетельство о поверке.

• 7.2 Корпус прибора после поверки пломбируется пломбой поверителя и пломбой завода -изготовителя.

• 7.3. Результаты и дату поверки прибора оформляют записью в формуляре (при этом запись должна быть удостоверена клеймом).

• 7.4. Прибор, прошедший проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации и на него выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.

  ^зм	Пист	№ докум.	Подп.	Пата

  ТАСВ.411722.01ОМП

Установка НЕВА-Тест ЗЗОЗЛ

О &

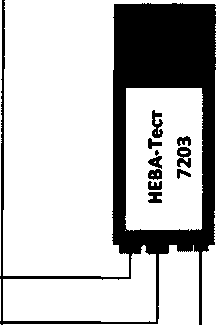

Рис А1 Схема подключения Прибора к Установке (Прибор в режиме проверки погрешности счетчика)

*

Ia

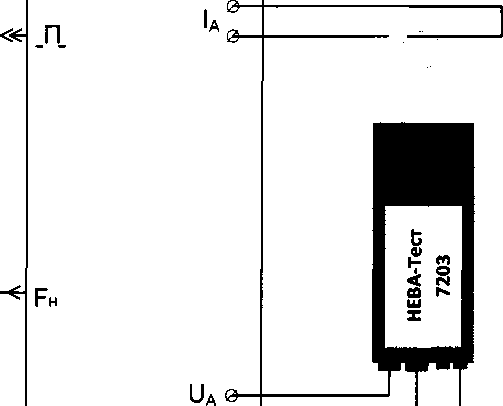

Рис А2 Схема подключения Прибора к Установке (режим поверки Прибора)

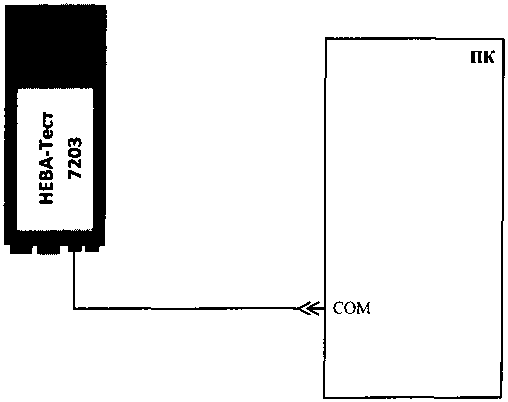

Рис АЗ Схема подключения Прибора к ПК

Пист
