УТВЕРЖДАЮ /f енеральный директор

декабря 2019 г.

«Автопрогресс-М»

А.С. Никитин

МАШИНЫ КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ DURAMAX И DURAMAX HTG

МЕТОДИКА ПОВЕРКИ

МП АПМ 97-19 г. Москва.

2019 г.

Настоящая методика поверки распространяется на машины координатно-измерительные DuraMax и DuraMax HTG (далее - КИМ) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 Операции и средства поверки

При проведении поверки должны применятся средства поверки и выполняться операции, ука

занные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Средства поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

6.1

Визуально

Да

Да

Опробование

6.2

Визуально

Да

Да

Идентификация программного обеспечения

6.3

Да

Да

Определение абсолютной погрешности измерительной головки МРЕр

6.4

Сфера без покрытия из комплекта мер для поверки систем координатноизмерительных ROMER Absolute Arm (per. № 64593-16)

Да

Да

Определение абсолютной погрешности сканирования МРЕтнр/т

6.5

Сфера без покрытия из комплекта мер для поверки систем координатноизмерительных ROMER Absolute Arm (per. № 64593-16); Секундомер механический СОСпр-2б-2-000 (per. № 11519-11)

Да

Да

Определение абсолютной объемной погрешности МРЕе

6.6

Рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме шля средств измерений длины в диапазоне от 1 • 10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 -меры длины концевые плоскопараллельные

Да

Да

Примечание: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

2 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на КИМ, имеющие достаточные знания и опыт.

3 Требования безопасности

При проведении поверки, должны соблюдаться требования по технике безопасности согласно эксплуатационной документации на приборы и поверочное оборудование, правила по технике безопасности, которые действуют на месте проведения поверки.

4 Условия проведения поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

5 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - КИМ подготавливают к работе в соответствии с требованиями эксплуатационной документации:

  • - измерительные поверхности эталонных (образцовых) средств измерений: концевых мер длины, калибровочной сферы очищают от смазки, промывают авиационным бензином марки Б-70 по ГОСТ 1012-72 и спиртом ректификатом по ГОСТ 18300-72 и протирают чистой салфеткой.

  • - средства поверки выдерживают до начала измерений в помещении, где проводят поверку КИМ в течение 24 часов и 1 час в рабочем (измерительном) объеме КИМ.

  • 6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие КИМ следующим требованиям:

  • - наружные поверхности КИМ не должны иметь дефектов, влияющих на ее эксплуатационные характеристики:

  • - на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефектов, влияющих на плавность перемещений подвижных узлов КИМ:

  • - наконечники щупов не должны иметь сколов, царапин и других дефектов;

  • - маркировка и комплектность должны соответствовать требованиям эксплуатационной документации.

6.2 Опробование

При опробовании проверяют взаимодействие частей на холостом ходу перемещением подвижных узлов на полные диапазоны. Перемещения должны быть плавными, без рывков и скачков.

6.3 Идентификация программного обеспечения

Для проведения идентификации программного обеспечения (далее - ПО) необходимо запустить ПО для работы с КИМ. После запуска ПО на верхней панели пользовательского интерфейса выбрать вкладку меню «Справка» и во всплывшем контекстом меню выбрать вкладку «О программе...». На экране отображается наименования и номер версии ПО.

КИМ считается выдержавшим проверку, если идентификационные данные соответствуют приведённым в таблице 2.

Таблица 2. - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CALYPSO

Номер версии (идентификационный номер) ПО

6.x и выше

Цифровой идентификатор ПО

-

6.4 Определение абсолютной погрешности измерительной головки МРЕр

Установить сферу на плите рабочего стола КИМ с помощью стойки. Проводится 3 цикла измерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 равномерно расположенных на полусфере точках.

Рекомендуемая модель измерений включает:

  • - одну точку на вершине испытуемой сферы;

  • - четыре точки (равномерно распределенных) на 22° ниже вершины (рис 1):

  • - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22.5° относительно предшествующей группы:

  • - четыре точки (равномерно распределенных) на 68° ниже вершины (рис 1) повернутых на 22.5° относительно предшествующей группы:

  • - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°.

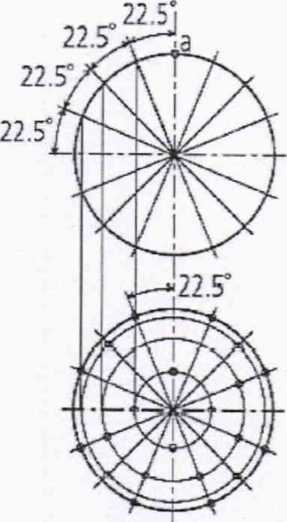

Рисунок 1 - Точки касания на сфере для определения абсолютной погрешности измерительной головки. МРЕр

Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов:

ДОг= |max(2>i+)| 4- |тах(Д_)|,                         (1)

где Di+ - отклонение точки i от средней сферы в положительную область, мм;

D._ - отклонение точки i от средней сферы в отрицательную область, мм.

Абсолютная погрешность измерений контактным датчиком не должна превышать значений, указанных в таблице 3.

  • 6.5 Определение абсолютной погрешности сканирования МРЕтнр/т Установить сферу на плите рабочего стола машины с помощью стойки.

Для измерений использовать самый жесткий щуп.

Произвести три цикла измерений (в режиме непрерывного сканирования).

В каждом цикле измеряются 4 определенные линии по сфере в режиме сканирования:

  • - первая линия - на экваторе сферы (360° сканирования):

  • - вторая линия - в параллельной плоскости на 8 мм выше первой линии (360° сканирования);

  • - третья линия - сегмент (180° сканирования), проходящий через полюс:

  • - четвертая линия - еще один сегмент (180° сканирования) повернут на 90° относительно третьей линии и смещен на 8 мм от полюса.

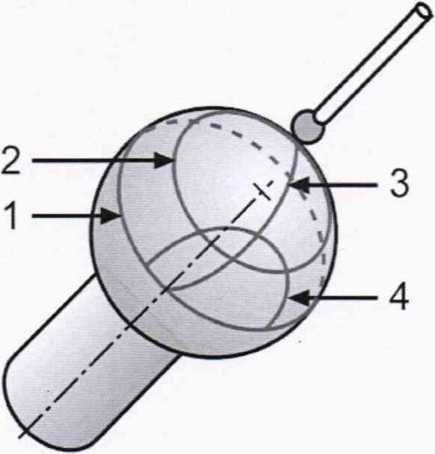

Рисунок 2 - Вид и расположение линий на сфере.

Абсолютную погрешность сканирования МРЕтнрт определяют как сумму максимальных отклонений измеренного профиля в положительную и отрицательную области из всех четырех линий.

С помощью секундомера засечь время сканирования всех четырех прямых для каждого цикла, с момента первого касания щупа к сфере.

После проведения трех циклов измерений, программное обеспечение создает отчет, в котором указывается абсолютная погрешность сканирования и время, за которое машина просканировала данные линии.

Абсолютная погрешность сканирования МРЕтнр/тне должна превышать значений, указанных в таблице 3.

6.6 Определение абсолютной объемной погрешности МРЕе

Концевые меры длины или устройство с концевыми мерами длины устанавливают в пространстве измерений КИМ вдоль линии измерений, используя теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды, отличающихся от нормальных. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис. 3), каждое измерение повторяется 3 раза. При этом должно быть измерено не менее четырех отрезков различной длины. Измерения должны проводиться в автоматическом режиме.

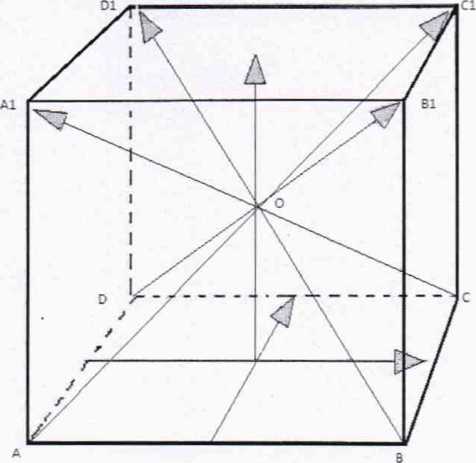

Рисунок 3 - Стандартные положения, в которых производят измерения в пределах объема КИМ

Результат измерений длины отрезка, воспроизводимого концевой мерой длины или устройством с концевыми мерами длины (Ljik). и действительное значение этого отрезка (Lrjik), сравнить друг с другом и вычислить абсолютную погрешность измерений длины (пространственных измерений) МРЕе по формуле:

МРЕе = Ljik- Lajik.                                              (3)

где: j - номер КМД;

i - номер измерений;

к - номер положения.

Абсолютная объемная погрешность МРЕе не должна превышать значений, указанных в таблице 3.

Таблица 3 - Метрологические характеристики машин координатно-измерительных DuraMax и DuraMax HTG

Модификация КИМ

Пределы допускаемой абсолютной объемной погрешности МРЕЕ (L-длина в мм), мкм (с контактной головкой VAST ХХТ)

Пределы допускаемой абсолютной погрешности измерительной головки МРЕР, мкм (с контактной головкой VAST ХХТ)

Пределы допускаемой абсолютной погрешности сканирования МРЕТНР/т. мкм/с (с контактной головкой VAST ХХТ)

DuraMax

±(2,4+17300)

±2,4

±2,9/55

DuraMax

HTG

±(2,2+L/300)

±2.4

±2,9/55

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 6 настоящей методики поверки.

  • 7.2 При положительных результатах поверки, КИМ признается годной к применению и на нее выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 7.3 При отрицательных результатах поверки. КИМ признается непригодной к применению и на нее выдается извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела

ООО «Автопрогресс-М»

М.А. Скрипка
