Инструкция

Гидрофоны 810х фирмы «Briiel & Kjser Sound & Vibration Measurement А/S»

Методика поверки г. Мытищи, 2019 г.

• 1.1 Настоящая методика поверки распространяется на гидрофоны 81 Ох (далее по тексту - гидрофоны), изготавливаемые фирмой «Briiel & Kjaer Sound & Vibration Measurement А/S», Дания и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 1.3 Сокращенная поверка гидрофонов возможна в ограниченных поддиапазонах рабочих частот (в части неравномерности частотной характеристики). Соответствующая запись должна быть сделана в свидетельстве о поверке.

2.1 При проведении поверки должны выполняться операции, приведенные в таблице 1. Таблица 1___________________________________________________________________________

3. 1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 3.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

• 3.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

Таблица 2

4 УСЛОВИЯ ПОВЕРКИ

• 4.1 При проведении поверки должны соблюдаться следующие условия:

  температура окружающего воздуха и воды, °C.........................................................................20

  относительная влажность воздуха, %, не более

  атмосферное давление, кПа.......................................................................................................100

  Параметры электропитания:

  напряжение переменного тока, В............................................................................................220

  частота переменного тока, Гц.....................................................................................................50

Примечание - При проведении поверки условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 5.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-2017, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 5.2 К проведению поверки допускаются лица, изучившие РЭ на гидрофоны, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности при работе с электроустановками до 1000 В (первичный и на рабочем месте) в установленном в порядке.

• 5.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 6.1 На поверку представляют гидрофоны, полностью укомплектованные в соответствии с руководством по эксплуатации (РЭ). При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.

• 6.2 Во время подготовки гидрофонов к поверке поверитель знакомится с нормативной документацией на гидрофоны и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 6.3 Контроль условий проведения поверки по пункту 3.1 повести перед началом поверки, а затем периодически, но не реже одного раза в час.

• 7.1 Внешний осмотр

  • 7.1.1 Внешний вид и комплектность гидрофонов проверить на соответствие данным, приведенным в РЭ и в паспорте на гидрофоны.

При проведении внешнего осмотра проверить:

• - соответствие комплектности эксплуатационной документации;

• - наличие маркировки с указанием типа и заводского номера;

• - четкость отображения риски опорного направления;

• - отсутствие механических повреждений корпуса, каучукового покрытия и встроенного кабеля, влияющих на работу;

• - отсутствие повреждений в соединительных разъемах.

• 7.1.2 При несоблюдении требований п. 6.1.1 гидрофоны бракуются и направляются в ремонт.

• 7.2 Опробование

  • 7.2.1 Дтя проверки работоспособности гидрофон установить в камеру измерительную малого объема низкочастотной установки (НУ) из состава рабочего эталона. Здесь и далее для гидрофона 8106 необходимо обеспечить напряжение питания постоянного тока. Напряжение питания (12 В) подать с источника постоянного тока Б5-71 на разъемы в соответствии с рисунком 1.

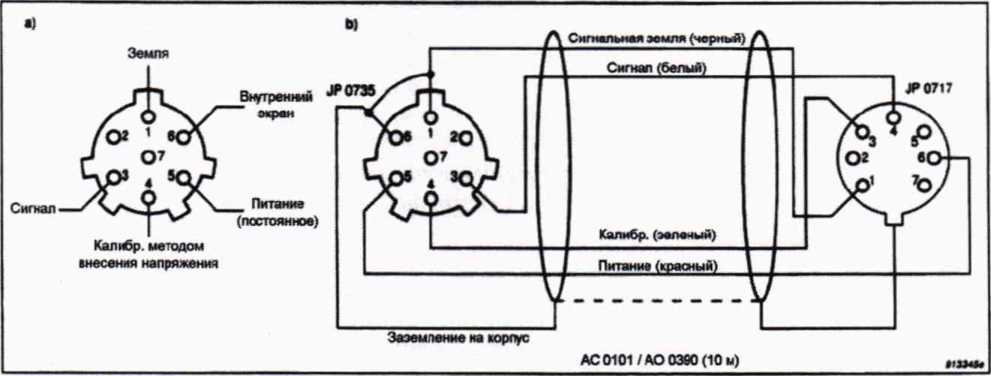

Рисунок 1. Соединения контактов (вид разъемов снаружи): (а) разъем гидрофона 8106; (Ь) кабельные разъемы

• 7.2.2 В соответствии с РЭ на НУ рабочего эталона провести измерения чувствительности на частоте 1 000 Гц. Во время измерений наблюдать в окне отображения программы градуировки (на экране осциллографа) синусоидальный сигнал с выхода гидрофона.

• 7.2.3 Результаты опробования считать положительными, если синусоидальный сигнал с выхода гидрофона не имеет видимых искажений формы и измеренное значение чувствительности близко к значению его номинальной чувствительности на опорной частоте 250 Гц. В противном случае гидрофоны дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

• 7.3 Определение емкости гидрофонов

  • 7.3.1 Емкость гидрофонов 8103, 8104, 8105 (совместно со встроенными кабелями) определить методом прямых измерений с использованием измерителя иммитанса Е7-16.

  • 7.3.2 Результаты поверки считать положительными, если измеренные значения емкостей не менее значений, указанных в таблице 3. В противном случае гидрофоны дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

Таблица 3_________

• 7.4 Определение уровня чувствительности на опорной частоте 250 Гц

  • 7.4.1 Перед установкой в звукомерные устройства установок гидрофон должен находиться в воде в течение не менее 6 ч.

  • 7.4.2 Непосредственно перед поверкой каучуковое покрытие активных элементов гидрофона осторожно отмыть мягким растворителем или моющим средством и обезжирить спиртом.

  • 7.4.3 Гидрофон установить в камеру измерительную малого объема НУ рабочего эталона. В соответствии с РЭ НУ провести не менее 5 измерений чувствительности на опорной частоте f_on = 250 Гц.

  • 7.4.4 Вычислить значение чувствительности на опорной частоте М(/о_П) по формуле (1).

М(/_ОП) =                                          (1)

где i = 1...п - порядковый номер измерения.

• 7.4.5 Рассчитать значения уровня чувствительности в дБ относительно 1 мкВ/Па М_уо по формуле (2).

M_y(f₀„) = 20 • log₁₀ M(f_on).                                (2)

• 7.4.5 Результаты поверки считать положительными, если значения уровня чувствительности на опорной частоте 250 Гц М_у(Д_п) находятся в пределах, указанных в таблице 4 (дБ относительно 1 мкВ/Па). В противном случае гидрофоны дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

Таблица 4

Примечание: информация приведена для гидрофонов со стандартными кабелями (длина стандартного кабеля у 8103 - 6 м, у 8104 и 8105 - 10 м). При использовании удлинённых или удлинительных кабелей чувствительность по напряжению гидрофонов 8103, 8104 и 8105 изменяется в зависимости от емкости кабеля и может быть рассчитана в соответствии с п.З.9.2 технической документации.

• 7.5 Определение неравномерности частотной характеристики чувствительности

  • 7.5.1 Провести не менее 5 измерений чувствительности гидрофонов на центральных частотах третьоктавного ряда (для гидрофона 8103 дополнительно на частоте 180 кГц) fk в диапазонах рабочих частот гидрофонов.

Примечание - допускается проводить измерения на центральных частотах дробьоктавного ряда (1/6,1/12 и т.д.) или на равномерной сетке частот. При использовании равномерной сетки общее количество частот должно быть не менее 20.

• 7.5.2 Вычислить для каждой частоты fk значение чувствительности М(Д ) по формуле (3).

где i = 1.. .п - порядковый номер измерения.

• 7.5.3 Рассчитать значения уровней чувствительности в дБ относительно 1 мкВ/Па М_у(Д) по формуле (4).

M_y(f_k) = 20 • log₁₀ M(f_k).

• 7.5.4 Определить неравномерность частотной характеристики чувствительности в соответствующих диапазонах частот как разность между максимальным и минимальным уровнями чувствительности М_у(/_к).

• 7.5.5 Результаты поверки считать положительными, если значения неравномерности частотной характеристики чувствительности находится в пределах, указанных в таблице 5.

Таблица 5

В противном случае гидрофоны дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

7.6 Определение неравномерностей диаграмм направленности

• 7.6.1 Установить гидрофон на штангу координатно-поворотного устройства (УКП) высокочастотной установки (ВУ) в вертикальном положении. Укрепить гидрофон на штанге УКП, чтобы ось гидрофона совпадала с осью вращения и была перпендикулярна линии, соединяющей геометрический центр чувствительного элемента с центром источника сигнала (излучателя).

• 7.6.2 Измерить в режиме «излучатель-гидрофон» на частоте 100 кГц (для гидрофона 8106 - 20 кГц) выходное напряжение гидрофона Uo, зафиксировать результат в протоколе.

• 7.6.3 Осуществить с шагом 5° полный поворот вокруг своей оси штанги УКП с закрепленным гидрофоном, не изменяя значения напряжения (тока) возбуждения излучателя, измерить на каждом шаге выходное напряжение гидрофона Ui. Занести результаты измерений в протокол.

• 7.6.4 Рассчитать неравномерность диаграммы направленности в горизонтальной плоскости N_r по формуле (5).

  *⁼²⁰-^,og«c?-

(5)
