Руководство по эксплуатации «Прогибомер ПМ» (ПМ.00.000 РЭ)

УТВЕРЖДАЮ

2018 г

Э.С. Каламкарян

Настоящее руководство по эксплуатации (РЭ) распространяется на прогибо-мер ПМ (далее - прогибомер). Руководство по эксплуатации предназначено для ознакомления с работой и правильной эксплуатацией прогибомера.

• 1.1.1 Прогибомер предназначен для измерения линейных перемещений отдельных точек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а так же осадки опор, фундаментов, штампов ит.д.

Прогибомер применяется при проведении инженерно-строительных изысканий.

• 1.1.2 Условия эксплуатации прогибомера: температура окружающего воздуха от минус 20° С до плюс 35° С, относительная влажность воздуха не более 80 %.

• 1.2.1 Принцип действия - механический.

• 1.2.2 Цена деления отсчетного устройства - 0,1 мм.

• 1.2.3 Диапазон измерений - от 0 до 100 мм.

Примечание - Диапазон измерений более 100 мм может быть неограничен при постепенном нагружении системы (балки, прогона, фундамента и т.п.) и записи или запоминании количества участков по 100 мм.

Устройство прогибомера показано на рисунку 1.

1 - отсчётное устройство, 2 - указатель числа оборотов,

3 - блок ведущий, 4 - струбцина, 5 - винт зажимной,

6 - струна (проволока А-1-0,30 ГОСТ 9389), 7 - груз натяжной.

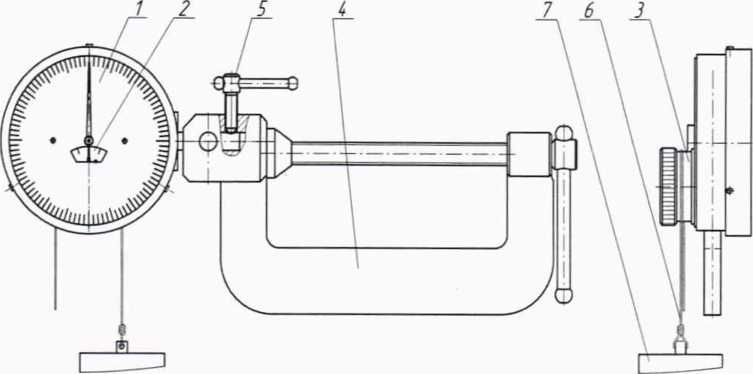

Рисунок 1 - Общий вид прогибомера

Примечание - Рисунок 1 не определяет конструкцию прогибомера.

Прогибомер состоит из отсчетного устройства 1, с лицевой стороны которого расположен циферблат со шкалой и стрелкой и указатель числа оборотов 2. С обратной стороны корпуса расположен ведущий блок 3. В корпус отсчетного устройства встроен передаточный механизм, состоящий из ведущей шестерни, неподвижно посаженной на ведущем блоке, и триба, на оси которого крепится стрелка. Отчетное устройство устанавливается в струбцину 4 в одном из трех предназначенных для этого отверстий и закрепляется зажимным винтом 5.

Принцип действия прогибомера заключается в том, что измеряемое перемещение контролируемого объекта струной 6, перекинутой не менее чем одним витком через ведущий блок и натянутой грузом 7, передается ведущему блоку и через передаточный механизм - стрелке отчетного устройства. По отклонению стрелки относительно шкалы и указателю оборотов стрелки определяется величина измеряемого перемещения.

• 2.1.1 Прогибомер рекомендуется использовать со струной диаметром 0,3 мм, тогда полный оборот ведущего блока соответствует перемещению в 100 мм. При использовании струны других диаметров действительное перемещение (Н, мм) определяют по формуле

Н=П/к                       (1)

где: П - показание прогибомера, мм;

к - коэффициент коррекции, рассчитываемый по формуле:

100

3,14(31,53+^7)

где d - диаметр используемой струны, мм.

• 2.1.2 Струна, применяемая с прогибомером , перед использованием должна подвергаться вытягиванию в течение двух суток грузом 4 кг. Допустимое растяжение струны - не более 0,1 мм на 1 пог.м.

• 2.1.3 Не допускается быстрое вращение ведущего блока или резкая смена направления его вращения.

• 2.1.4 Не допускается во время работы прогибомера касание к струне.

• 2.1.5 Не допускается поворачивание отсчетного устройства, когда оно закреплено в скобе.

• 2.1.6 Прогибомер должен предохраняться от ударов, толчков и сотрясений.

• 2.1.7 Не допускается изгиб оси ведущего блока и повреждение его рабочей поверхности, которые могут привести к недопустимому увеличению погрешности отсчетного устройства.

• 2.1.8 Не допускаются перегибы и изгибы струны.

• 2.1.9 Необходимо защищать прогибомер от солнца, влаги, пыли, снега.

• 2.2 Подготовка к использованию

• 2.2.1 Ознакомиться перед началом работы с настоящим руководством по эксплуатации.

• 2.2.2 Проверить комплектность согласно разделу 1.3.

• 2.2.3 Осмотреть прогибомер на предмет отсутствия повреждений.

• 2.2.4 Протереть прогибомер (особенно тщательно рабочую поверхность ведущего блока) чистой мягкой тканью т.к. малейшее присутствие воды, масла, пыли и т.п. приводит к искажению показаний.

• 2.2.5 Установить прогибомер с помощью струбцины на жестком репере или непосредственно на перемещаемой конструкции.

• 2.2.6 Намотать на ведущий блок прогибомера не менее одного витка струны, один конец которой закрепить в зависимости от способа установки прогибомера или непосредственно на контролируемой конструкции или на жестком репере, а на другой подвесить натяжной груз массой(1 ±0,050) кг.

• 2.2.7 Если прогибомер установлен на жестком репере, струна закрепляется непосредственно на перемещаемой конструкции. Если же прогибомер установлен непосредственно на перемещаемой конструкции, струна закрепляется на жестком репере.

ВНИМАНИЕ ! Прогибомер установить таким образом, чтобы участок струны от закрепленного конца до блока был параллелен направлению перемещения контролируемого обьекта, как показано на рисунке 2

б) Прогибомер установлен на неподвижном контролируемом объекте

Рисунок 2 -Схемы установки прогибомера

• 2.2.8 Подсоединить струну по любой из схем таким образом, чтобы обеспечить работу прогибомера при прямом ходе т.е. когда стрелка отчетного устройства вращается по часовой стрелке.

• 2.2.9 Надежность закрепления струны с натяжным грузом и деталью установки, перемещение которой необходимо определить, обеспечить специальной заделкой согласно рисунку 3.

  Инв. № подл. Подпись и дата Взам.инв. № Инв. №дубл. Подпись и дата



5...8мм

Рисунок 3 - Заделка струны

• 2.3.1 Установить отсчетное устройство прогибомера на нуль. Для этого совместить стрелку с нулевой отметкой шкалы циферблата путем прокручивания ведущего блока. Прокручивание блока производить при ослабленной, поднятием натяжного груза, струне. Затем груз опустить до натяжения струны.

• 2.3.2 Произвести измерения, снимая показания по шкале циферблата и указателю оборотов стрелки. При использовании струны диаметром, отличающимся от 0,3 мм, действительное перемещение (прогиб, усадку и т.п.) определить по формуле 1.

  • 2.4 Возможные неисправности и способы их устранения

Перегиб струны.

При перегибе струны ее следует заменить.

ВНИМАНИЕ! Категорически запрещается производить разборку отсчетного устройства прогибомера. Ремонт может быть произведен только специалистом ремонтной службы

• 5.5 К проведению поверки допускаются лица, аттестованные в качестве поверителей.

• 5.6 При проведении поверки прогибомеров должны быть соблюдены требования безопасности по ГОСТ 12.1.005-88. Средства поверки должны иметь эксплуатационную документацию.

• 5.7.1 Температура рабочего пространства - (20±10) °C. Изменение температуры рабочего пространства в течение часа не более 2 °C. Относительная влажность воздуха не более 80 % при температуре 25 °C.

• 5.7.2 Перед поверкой поверяемый прогибомер, эталонные средства измерений и вспомогательные средства поверки должны быть приведены в рабочее состояние в соответствии с эксплуатационной документацией и выдержаны в помещении, в котором проводят поверку, не менее трех часов.

• 5.8.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие прогибомера следующим требованиям:

• - стрелка, указатель оборотов стрелки и элементы шкалы (штрихи, цифры) должны быть отчетливо видны на фоне циферблата;

• - циферблат должен быть закрыт прозрачным материалом, не имеющим дефектов, препятствующих отсчету показаний;

• - на наружных поверхностях прогибомера не должно быть дефектов, ухудшающих их внешний вид и влияющих на точность измерения;

• - детали прогибомера должны иметь надежное противокоррозийное покрытие.

• 5.8.2 Опробование

При опробовании проверяют взаимодействие частей прогибомера:

• - стрелка должна быть насажена на ось таким образом, чтобы при свободном вращении ведущего блока и его остановке, она не проворачивалась;

• - ведущий блок прогибомера должен легко и плавно вращаться в прямом и обратном направлениях;

• - зажимные винты струбцины должны легко от руки перемещаться в резьбовых отверстиях;

• - стержни зажимных винтов струбцины должны свободно перемещаться в отверстиях под действием собственного веса;

• - пятка струбцины должна легко вращаться на винте в разомкнутом состоянии струбцины от усилия пальцев.

• 5.8.3 Определение метрологических характеристик

• 5.8.3.1 Диаметра ведущего блока определяют с помощью микрометра рычажного МР 50 ГОСТ 4381-87.

Диаметр должен быть (31,53±0,01) мм.

• 5.8.3.2 Массу натяжного груза определяют на весах для статического взвешивания.

Масса должна быть (1 ±0,050) кг.

• 5.8.3.3 Чувствительность передаточного механизма определяют на приспособлении для поверки отсчетного устройства прогибомера (приложение А) с помощью подвески равновесной, состоящей из двух одинаковых грузов массой 1 кг, которые соединены между собой струной (приложение Б).

Струну подвески перекинуть через ведущий блок. Грузы должны находиться в состоянии покоя, а стрелка отсчетного устройства - неподвижна. При нагружении

одного из грузов дополнительным грузом массой 50 г он должен опуститься, а стрелка отсчетного устройства - отклониться.

Чувствительность передаточного механизма не должна превышать 50 г.

Допускается в качестве грузов использовать гири F₂ ГОСТ OIML R 111-1-2009.

• 5.8.3.4 Погрешность отсчетного устройства определяют с помощью приспособления для поверки отсчетного устройства (приложение А) и концевых мер 3-Н2 по ГОСТ 9038-90.

Отсчетное устройство прогибомера 1 (рисунок А1) закрепляют в стойке 2. На ведущий блок наматывают виток струны 3, один конец которой закреплен на подвижной штанге 4, а на другой подвешен натяжной груз 5. Передвигая штангу, вводят в соприкосновение измерительные поверхности губок 6 штанги и рамки 7, закрепленной в стойке 8, и устанавливают отсчетное устройство на нуль.

При определении погрешности отсчетного устройства на всем диапазоне измерений (100 мм) между измерительными поверхностями приспособления поочередно устанавливают концевые меры длины с номинальными размерами 10, 20, 30, 40, 50, 60, 70, 80,90,100 мм.

Погрешность на участках в 10 мм определяют используя концевые меры с градацией в 1 мм на 5 участках, равномерно расположенных в пределах диапазона измерений.

Погрешность отсчетного устройства равна наибольшей разности между показаниями отсчетного устройства с учетом коэффициента коррекции и номинальным размером соответствующей концевой меры.

Погрешность отсчетного устройства не должна превышать значений, указанных в пункте 1.2.4 настоящего РЭ.

Поверку размаха показаний проводят одновременно с поверкой погрешности отсчетного устройства при пятикратном арретировании подвижной измерительной губки приспособления на поверхность концевой меры.

Размах показаний в данной точке диапазона измерений определяют как разность между наибольшим и наименьшим показаниями.

Размах показаний определяют в трех точках: в начале, середине и конце диапазона измерений.

Размах показаний не должен превышать значений, указанных в 1.2.5 настоящего РЭ.

• 5.9.1 Положительный результат поверки удостоверяется записью в эксплуатационном документе или свидетельством о поверке по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

• 5.9.2 При отрицательных результатах поверки оформляют извещение о непригодности по по Приказу Минпромторга России от 2 июля 2015 г. № 1815

  					ПМ.00.000 РЭ	Лист
  						8
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. | Подпись и дата | Взам.инв. № | Инв. №дубл. | Подпись и дата

Прогибомер ПМ заводской №___________изготовлен, принят в соответствии

с требованиями ТУ 26.51.33-021-02952377-2018 и признан годным для эксплуатации.

Лицо, ответственное за приемку

МП           _____________ _____________

Подпись            Инициалы, фамилия

Дата приемки и консервации ___________________

год, месяц, число

Знак поверки

Поверитель        __________________ ____________________

Подпись                   Инициалы, фамилия

Дата поверки        ____________ 20____г.

• 7.1 Прогибомер подвергнут на предприятии-изготовителе консервации согласно требованиям ГОСТ 9.014-78 для изделий группы II-3 при условии хранения по категории 1(Л) ГОСТ 15150-69.

Вариант временной защиты ВЗ-15 с вариантом внутренней упаковки ВУ-0 или вариант временной защиты ВЗ-1 с вариантом внутренней упаковки ВУ-1.

• 7.2 Срок защиты без переконсерваци - 2 года.

• 7.3 Прогибомер упакован предприятием -изготовителем по ГОСТ 13762-86.

• 8.1  Изготовитель гарантирует соответствие прогибомера требованиям ТУ 26.51.33-021-02952377-2018 при соблюдении условий транспортирования, хранения и эксплуатации.

• 8.2 Гарантийный срок эксплуатации - 12 месяцев со дня ввода прогибомера в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.

Адрес: Россия, 610020, г. Киров, ул. Карла Маркса, 18. Факс: (8332)21-45-00.

Телефон: (8332) 21-45-00.

(рекомендуемое)

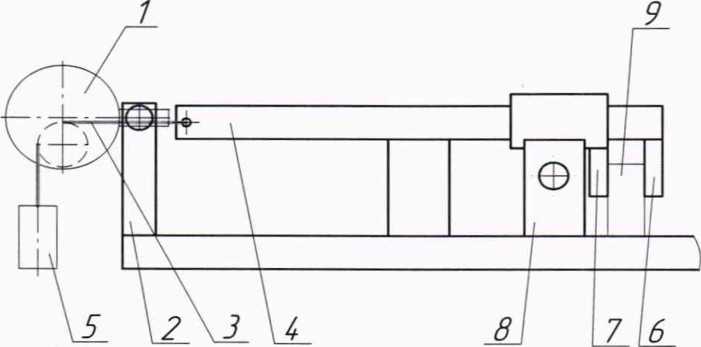

• 1 - отсчетное устройство прогибомера, 2 - стойка для закрепления отсчетного устройства, 3 - струна (проволока А-1-0,30 ГОСТ 9389-75), 4 - штанга, 5 - груз натяжной, 6 - губка измерительная штанги, 7 - губка измерительная рамки, 8 - стойка, 9 - мера длины концевая плоскопараллельная.

Рисунок А.1

• 1 Ход штанги приспособления - 105 мм.

• 2 Параметр шероховатости измерительных поверхностей губок - R_a^0,08 мкм.

• 3 Допуск параллельности измерительных поверхностей губок - 0,05 мм.

• 4 Допуск плоскостности измерительной поверхности губки рамки - 0,03 мкм.

  					ПМ.00.000 РЭ	Лист
  						10
  Изм.	Лист	№ докум.	Подпись	Дата

Приложение Б (рекомендуемое)

Подвеска равновесная

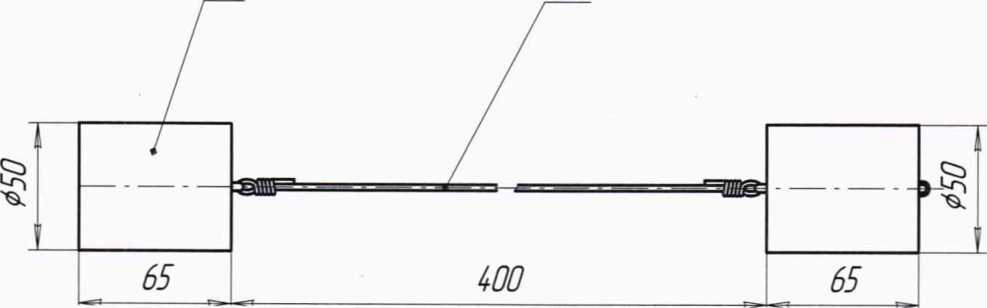

1 - груз массой 1 кг - 2 шт., 2 - струна (проволока А-1-0,30 ГОСТ 9389-75)

Рисунок Б.1

Допускаемая разность массы грузов 0,010 кг.
