Методика поверки «УСТАНОВКИ ИСПЫТАТЕЛЬНЫЕ ВЫСОКОВОЛЬТНЫЕ ВИСТ» (ΜΠ 206.1-137-2019)

Директор

ООО «Энсргоспецтехника»

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

Методика поверки

МП 206.1-137-2019

г. Москва

2019

Настоящая методика поверки распространяется на установки испытательные высоковольтные ВИСТ (далее - установки), изготавливаемые ООО «Энергоспецтехника», г. Вологда, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются установки, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - паспорт;

• - руководство по эксплуатации;

• - методика поверки.

Интервал между поверками - 2 года.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

• 3.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

• 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

• 4.1 К проведению поверки допускают сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство по эксплуатации на установки и имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопаспости не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка должна проводиться при следующих условиях применения:

• - температура окружающей среды, °C               от 10 до 35;

• - атмосферное давление, кПа                       от 84 до 106;

• - относительная влажность воздуха, %               от 10 до 80.

• 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %.

• 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на установку и входящие в ее комплект компоненты.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемой установки следующим требованиям:

• - комплектность должна соответствовать данным, приведенным в руководстве по эксплуатации;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность установки.

При несоответствии по вышеперечисленным позициям установка бракуется и направляется в ремонт.

• 8.2.1 Соберите схему, приведенную на рисунке 1. Включите приборы и дайте им прогреться.

• 8.2.2 Подайте с поверяемой установки напряжение переменного тока, равное минимальному значению для поверяемой модификации и произведите измерения.

• 8.2.3 Подайте с поверяемой установки напряжение переменного тока, равное номинальному значению для поверяемой модификации и произведите измерения.

• 8.2.4 Снимите высокое напряжение, отключите и заземлите установку.

• 8.2.4 Результаты измерений считаются удовлетворительными, если на выходе поверяемой установки измеряется напряжение спогрешностью ±10 %.

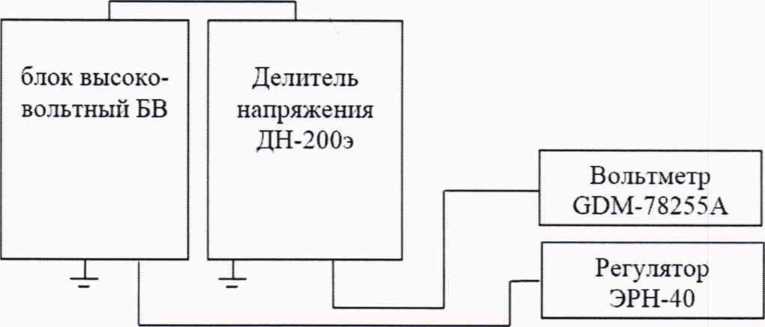

Рисунок 1 - Схема определения погрешностей измерений напряжения переменного тока

• 8.3.1 Соберите схему, приведенную на рисунке 1.

• 8.3.2 На поверяемой установке выберите режим работы на напряжении переменного тока, а на вольтметре универсальном цифровом GDM-78255A режим измерения напряжения переменного тока.

• 8.3.3 Подайте с поверяемой установки напряжение переменного тока, равное минимальному значению и_Мин для поверяемой модификации и произведите измерения. Значения и_Мин и Uhom для поверяемой модификации установки выбирайте в соответствии с таблицей 4. Результаты измерений занесите в таблицу 5.

• 8.3.4 Произведите измерения по п. 8.3.3, подавая последовательно с поверяемой установки значения напряжения переменного тока в соответствии с таблицей 5.

• 8.3.5 Снимите высокое напряжение, отключите и заземлите установку.

• 8.3.6 Произведите вычисления значений приведенной погрешности измерений напряжения переменного тока yU по формуле 1. Результаты вычислений занесите в таблицу 5.

  Таблица 4 - Значения имин и	□ном в зависимости от поверяемой модификации
  Модификация	Umhh, кВ		Uhom, кВ
  	переменное	постоянное	переменное	постоянное
  ВИСТ-4/15 и ВИСТ-8/15	1	1,5	15	21
  ВИСТ-4/50 и ВИСТ-8/50	4	4	50	70
  ВИСТ-4/100 и ВИСТ-8/100	10	10	100	140
  ВИСТ-4/120 и ВИСТ-8/120	10	10	120	140

Таблица 5 - Результаты измерений напряжения переменного и постоянного тока

Где:

U_o - значение напряжения, измеренное эталонной системой, состоящей из ДН-200э + GDM-78255A и равное показаниям вольтметра умноженным на коэффициент деления эталонного делителя, кВ;

U_x- значение напряжения, измеренное поверяемой установкой, кВ;

yU - погрешность измерений, вычисленная по формуле:

• 8.3.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений yU не превышают пределов уГ1д, указанных в таблице 5.

• 8.4.1 Соберите схему, приведенную на рисунке 2.

• 8.4.2 На поверяемой установке выберите режим работы на напряжении постоянного тока, а на вольтметре универсальном цифровом GDM-78255A режим измерения напряжения постоянного тока.

• 8.4.3 Подайте с поверяемой установки напряжение постоянного тока, равное минимальному значению U_MHH для поверяемой модификации и произведите измерения. Значения и_мин и Uhom для поверяемой модификации установки выбирайте в соответствии с таблицей 4. Результаты измерений занесите в таблицу 5.

• 8.4.4 Произведите измерения по п. 8.4.3, подавая последовательно с поверяемой установки значения напряжения постоянного тока в соответствии с таблицей 5.

• 8.4.5 Снимите высокое напряжение, отключите и заземлите установку.

• 8.4.6 Произведите вычисления значений приведенной погрешности измерений напряжения постоянного тока yU по формуле 1. Результаты вычислений занесите в таблицу 5.

• 8.4.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений yU не превышают пределов уИд, указанных в таблице 5.

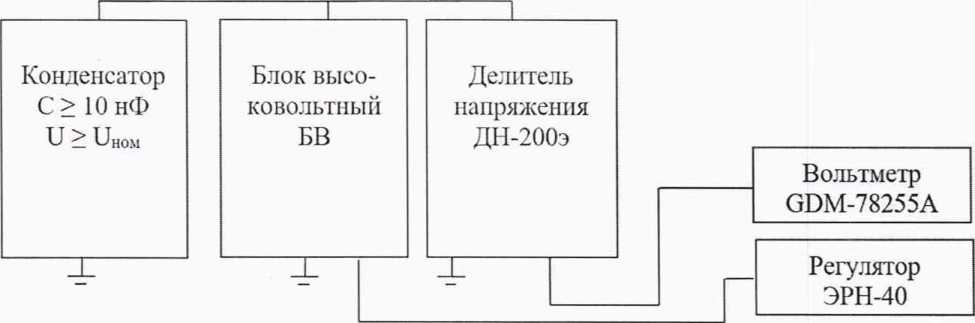

  Рисунок 2 - Схема определения погрешностей измерений напряжения постоянного тока

• 8.5.1 Соберите схему, приведенную на рисунке 3. Общее сопротивление резистивной нагрузки должно быть таким, чтобы обеспечить измерение силы тока от 1_МИн до 1_|10м в диапазоне напряжений и_Мин и U_Ho.m для поверяемой модификации установки.

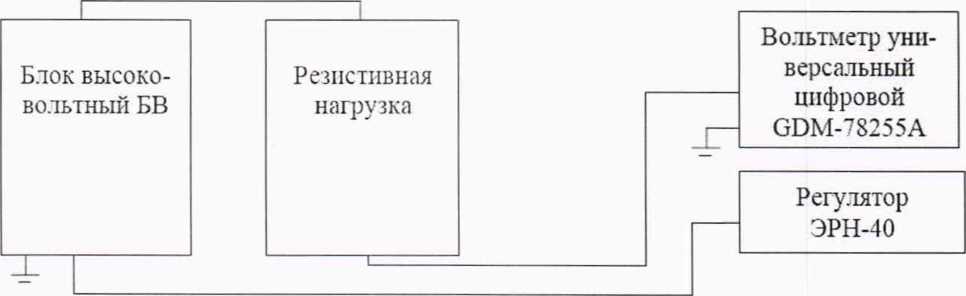

Рисунок 3 - Схема определения погрешности измерений силы переменного тока

• 8.5.2 На поверяемой установке выберите режим работы на напряжении переменного тока, а на вольтметре универсальном цифровом GDM-78255A режим измерения силы переменного тока.

• 8.5.3 Подавайте с поверяемой установки напряжение переменного тока до тех пор, пока сила тока не достигнет минимального значения 1_Мин для поверяемой модификации. Значения кин и Ihom для поверяемой модификации установки выбирайте в соответствии с таблицей 6. Результаты измерений занесите в таблицу 7.

• 8.5.4 Произведите измерения по п. 8.5.3, подавая последовательно с поверяемой установки напряжение до тех пор, пока сила тока не достигнет значений, равных 0,25 1_Ном, 0,5‘1ном, 0,751 НОМ и 1,0’1цом-

• 8.5.5 Снимите высокое напряжение, отключите и заземлите установку.

• 8.5.6 Произведите вычисления значений приведенной погрешности измерений силы переменного тока у! по формуле 2. Результаты вычислений занесите в таблицу 7.

Таблица 6 - Значения 1_Мцц и 1ц_0М в зависимости от поверяемой модификации

Таблица 7 - Результаты измерений напряжения переменного и постоянного тока

Где:

Io - значение силы тока, измеренное вольтметром GDM-78255A, мА;

1_Х - значение силы тока, измеренное поверяемой установкой, мА; у1 - погрешность измерений силы тока, вычисленная по формуле:

у1 = (1х-1о)/1ном                   (2).

• 8.5.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений у! не превышают пределов у1д, указанных в таблице 7.

• 8.6.1 Соберите схему, приведенную на рисунке 4. Общее сопротивление резистивной нагрузки должно быть таким, чтобы обеспечить измерение силы тока от 1_Мин до 1ц_ОМ в диапазоне напряжений Umhh и Uhom для поверяемой модификации установки.

• 8.6.2 На поверяемой установке выберите режим работы на напряжении постоянного тока, а на вольтметре универсальном цифровом GDM-78255A режим измерения силы постоянного тока.

• 8.6.3 Подавайте с поверяемой установки напряжение постоянного тока до тех пор, пока сила тока не достигнет минимального значения 1мин для поверяемой модификации. Значения 1мин и 1ном для поверяемой модификации установки выбирайте в соответствии с таблицей 6. Результаты измерений занесите в таблицу 7.

• 8.6.4 Произведите измерения по п. 8.6.3, подавая последовательно с поверяемой установки напряжение до тех пор. пока сила тока не достигнет значений, равных 0,25-1_Ном, 0,5’1ном, 0.75 I ном И 1,01 ном-

• 8.6.5 Снимите высокое напряжение, отключите и заземлите установку.

• 8.6.6 Произведите вычисления значений приведенной погрешности измерений силы постоянного тока у1 по формуле 2. Результаты вычислений занесите в таблицу 7.

• 8.5.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений у! не превышают пределов у1д, указанных в таблице 7.



Рисунок 4 - Схема определения погрешности измерений силы постоянного тока

• 9.1 При положительных результатах поверки выдается свидетельство о поверке.

• 9.2 При отрицательных результатах поверки установка бракуется и не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела 206.1

ФГУП «ВПИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

9
