Методика поверки «ГСИ. Приборы многофункциональные для измерений параметров жидких металлов DIRC-6» (МП 207-044-2020)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ

г. Москва

2020 г.

Настоящая методика распространяется на приборы многофункциональные для измерений параметров жидких металлов DIRC-6 (далее по тексту - приборы или измерители), изготавливаемые «Danieli Corus B.V.», Нидерланды, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

По письменному заявлению владельца средства измерений допускается проведение поверки для меньшего числа измеряемых величин и (или) для меньшего числа НСХ, и (или) на меньшем числе измерительных каналов. При этом делают соответствующую запись в свидетельстве о поверке.

Метрологические характеристики приборов приведены в Приложении 1.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 2.1

Таблица 2.1

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 3.1 Таблица 3.1

При проведении поверки необходимо соблюдать:

• - требования безопасности, предусматривающие «правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации приборов.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации приборов и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                            от +15 до +25;

• - относительная влажность окружающего воздуха, %, не более                  80;

• - атмосферное давление, кПа                                       от 86 до 106,7;

• - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

• 5.2 Эталоны, средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией на них.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре проверяют соответствие маркировки поверяемого прибора эксплуатационной документации и описанию типа, устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу прибора и на качество поверки.

  • 6.1.2 Приборы, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

• 6.2 Опробование

  • 6.2.1 При опробовании прибор подключают к питающей сети и включают тумблер, расположенный в клеммной коробке прибора. По прошествии нескольких секунд, загружается встроенное ПО для проведения измерений и загорается световой индикатор на кнопке «F3», указывающий на готовность прибора к проведению измерений. После этого прибор считается прошедшим процедуру опробования.

  • 6.2.2 Приборы, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

6.3 Определение абсолютной погрешности

• 6.3.1 Определение абсолютной погрешности измерений температуры

• 6.3.1.1 Определение погрешности проводить не менее чем в 4-х контрольных точках, равномерно расположенных в диапазоне измерений, включая нижний и верхний предел диапазона.

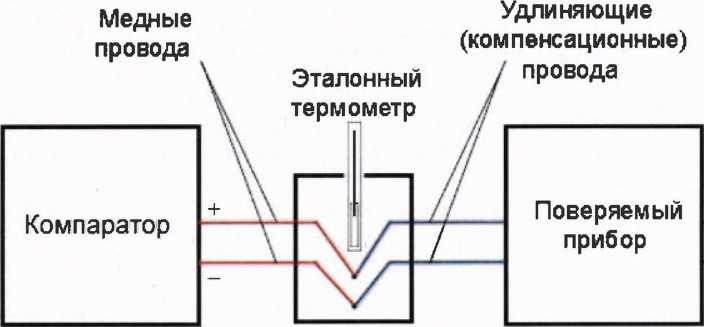

• 6.3.1.2 При поверке прибора с настроенным НСХ типов «S» или «R», собирают схему согласно рисунку 1, а с НСХ типа «В» - схему согласно рисунку 2. При этом концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.



  Термостат

  Рисунок 1



  Медные провода

  Компаратор	V \\ + V	Поверяемый
  	_	прибор

  Рисунок 2

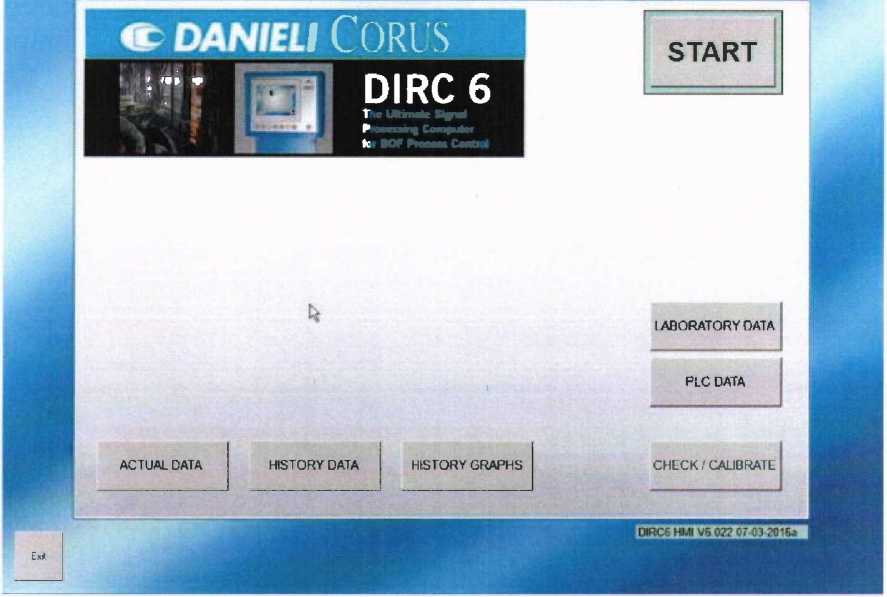

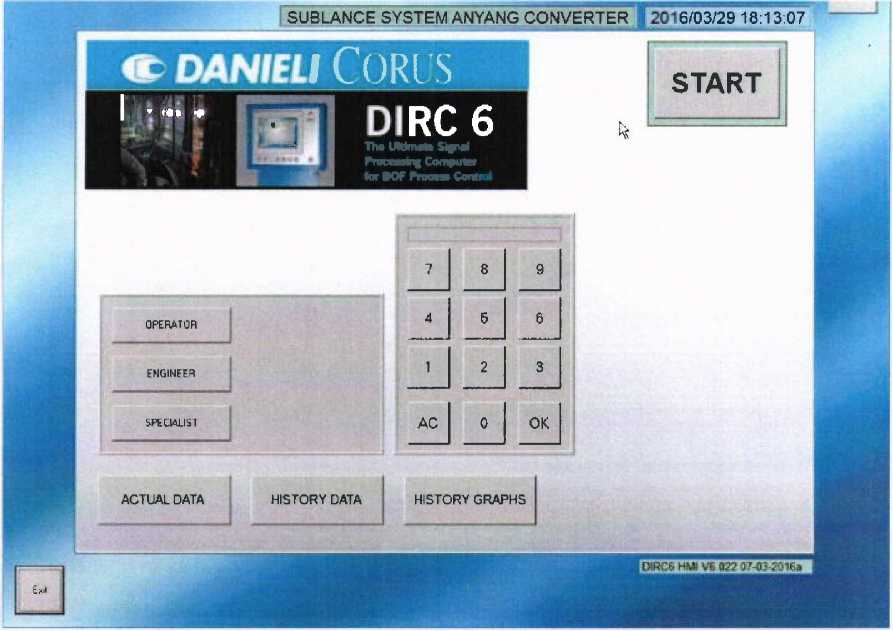

• 6.3.1.3 Для снятия показаний при поверке необходимо войти в режим «калибровка», для этого в главном меню прибора (Рисунок 3), нажимают на поле с логотипом DANIEL1 CORUS, после чего появляется форма для ввода пароля (Рисунок 4).

• 6.3.1.4 В появившейся панели для входа в учётную запись необходимо набрать pin-код 1234, выбрать режим ENGINEER и нажать ОК, после чего нажать появившуюся кнопку «CHECK/CALIBRATE».

• 6.3.1.5 После входа в режим «CHECK/CALIBRATE» отобразится соответствующее окно (Рисунок 5)

• 6.3.1.6 Эталонный калибратор подсоединяют к клеммам поверяемого канала и подают значение ТЭДС, соответствующее первой поверяемой точке.

• 6.3.1.7 После нормализации показаний текущих значений прибора снимают результат измерений.

• 6.3.1.8 С эталонного калибратора подают значения ТЭДС, соответствующие остальным контрольным точкам, и снимают показания с поверяемого прибора.

• 6.3.1.9 При необходимости изменяют тип термопар и повторяют операции п.п.6.3.1.6-6.3.1.8 для остальных каналов и типов термопар.

• 6.3.1.10 Для изменения типа термопар необходимо выполнить действия по инструкции в Приложении Б.

Рисунок 3

Рисунок 4

1

BATH [degrees]

1500.0 f HMgTI 2013/06/27 12 30 01

1550.0 «■■CHECK j 2013/06/27 12 30 07

1600.0

1650.0

SIGNATURE

SOLIDIFICATION [degrees]

0.0

1400

1450 0

1450

1500.0

2013/06Q7 1235 09

<- CHECK

1525

2013/06/27 12 34 54

1550

] 2013/10/13 18 21 50

CALIBRATE

&

OXYGEN GND [mV]

-0.1

50

0000,иоло 00 00 00

100

150

200

250

CALIBRATE

й

0000/00/00 00 CO CD

«■■CHECK | 2013/06/27 12 34 22

0.0 i «-CHECK

1400 0 «-CHECK I 2013/06/27 12 33 57

«--check 12013/060712:37.11

0 0  «' CHECK

«-CHECK

«■CHECK 2013/06/27 12 30 35

«-check | 2013/06/27 12 30 19

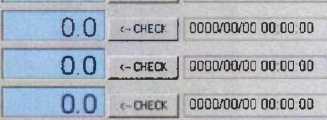

Рисунок 5

j 2013/10/13 1151 53

• 6.3.1.11 После снятия показаний обрабатывают полученные данные и рассчитывают абсолютную погрешность по формуле (1):

А — /_п - /_э               (1)

где: /_п - значение температуры, индицируемое на дисплее поверяемого прибора, °C;

1_Э - значение ТЭДС в температурном эквиваленте, генерируемое с эталонного калибратора (компаратора), °C;

• 6.3.1.12  Полученные значения погрешности должны удовлетворять значениям погрешности, приведенным в Приложении А.

6.3.2 Определение абсолютной погрешности измерений ЭДС

• 6.3.2.1 Определение погрешности проводят не менее чем в пяти контрольных точках, равномерно расположенных внутри диапазона, включая верхний и нижний пределы диапазона.

• 6.3.2.2 Входят в режим «СНЕСК/CALIBRATE» в соответствии с п.п.6.3.1.3-6.3.1.5 настоящей методики.

• 6.3.2.3 Эталонный калибратор подсоединяют к клеммам поверяемого канала и подают значение ЭДС, соответствующее первой поверяемой точке.

• 6.3.2.4 После нормализации показаний текущих значений прибора снимают результат измерений.

• 6.3.2.5 С эталонного калибратора подают значения ЭДС, соответствующие остальным контрольным точкам, и снимают показания с поверяемого прибора.

• 6.3.2.6 После снятия показаний обрабатывают полученные данные и рассчитывают абсолютную погрешность по формуле (2):

Д = U - U₃         (2)

где: U_n - значение сигнала ЭДС, индицируемое на дисплее поверяемого прибора, мВ; U? - значение сигнала ЭДС, подаваемого с эталонного калибратора, мВ.

• 6.3.2.7 Полученные значения погрешности должны удовлетворять нормированному значению погрешности, приведенному в Приложении А.

• 7.1 При положительных результатах поверки измерителей на них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. Знак поверки наносится на свидетельство о поверке.

• 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработчики настоящей методики:

Научный сотрудник отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС»

Начальник отдела 207

Приложение А

Метрологические характеристики приборов многофункциональных для измерений параметров жидких металлов DIRC-6

Для изменения типа термопар необходимо выполнить следующее:

В главном меню прибора нажмите на логотип Danieli Corus в верхнем правом углу

<ЧММ'1»                   '1*1

*«амЛ1                                     о |

Введите pin-код 1357 и нажмите [ SPECIALIST ] (Специалист), чтобы получить

право на внесение изменений.

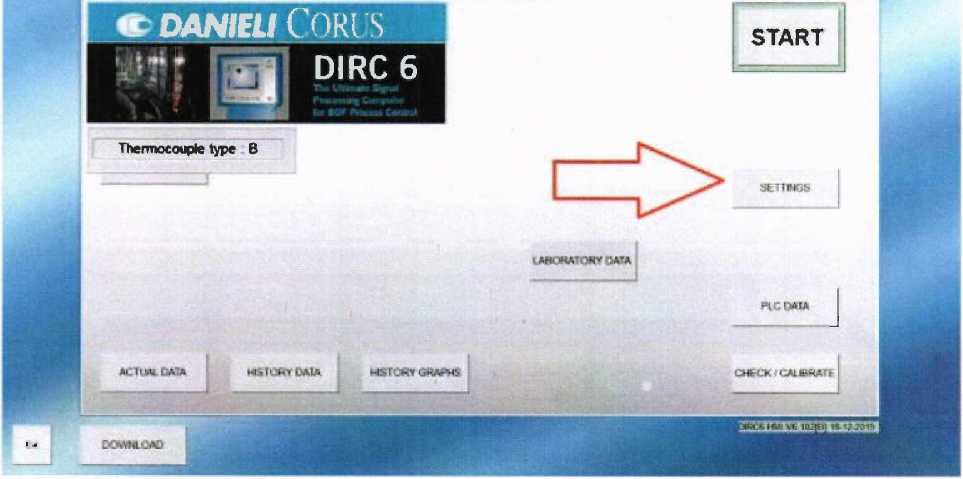

Нажмите кнопку | SETTINGS ] (Параметры), появившуюся в правой части экрана.

* DAN/ELI t ■    ■■■

SUELANCE 2                           И          11 50 Г-7

Нажмите кнопку [ SET ТС TYPE [R S В] ] (Задать тип термопары (R S В)).

SUBLANCE 1

Нажмите кнопку [ CHANGE ] (изменить), чтобы появилось окно выбора.

Нажмите кнопку [ S ] [ R ] или [ В ] для выбора необходимого вам типа термопар.

START

< DANKU CORI’S

М2О®7.23 IB 02 56

бггпмоб

с

02

1

Нажмите [ YES ] (Да) для подтверждения выбора.

- После подтверждения изменённые параметры DIRC-6 будут сохранены. Для того чтобы изменения вступили в силу в полном объёме, необходимо выполнить перезагрузку DIRC-6.

Также необходимо перезапустить приложение для просмотра. При нажатии на [ EXIT ] (Выход) после внесения изменений приложение закроется.

Reset the system

После закрытия приложения для просмотра перезапустите DIRC-6, нажав на синюю кнопку сброса в правой части панели.

Дождитесь перезагрузки DIRC-6. Когда DIRC-6 будет готов к работе, на панели подсветится кнопка F3.

Снова запустите приложение для просмотра.

Для обеспечения точности измерений необходимо будет произвести повторную калибровку DIRC-6 в соответствии с пунктом 8.1 руководства по эксплуатации DIRC-6.

DIRC IS PREPARED

AND REQUIRE RESET

BY EXIT HMI WILL BE CLOSED
