УТВЕРЖДАЮ: руководителя ЛОЕИ РОММАШ ТЕСТ»

2020 г.

Лапшинов В.А.

Государственная система обеспечения единства измерений

Газоанализаторы B-DETECTION PLUS m

МЕТОДИКА ПОВЕРКИ

МП-212/10-2020

г. Чехов, 2020 г.

Настоящая методика поверки распространяется на газоанализаторы B-DETECTION PLUS m (далее - газоанализаторы) производства BAUER KOMPRESSOREN GmbH, Германия устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

№№

Наименование этапа поверки

№ пункта документа по поверке

Обязательное проведение операции при поверке

первичной

периодической

1

2

3

4

5

1

Внешний осмотр

6.1

Да

Да

2

Опробование

6.2

Да

Да

3

Подтверждение соответствия программного обеспечения

6.3

Да

Да

4

Определение метрологических характеристик:

- определение погрешности газоанализатора.

6.4

6.4.1

Да

Да

  • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 2 Средства поверки

2.1. При проведении поверки применяют средства поверки и оборудование, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.1

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

6.3

Секундомер электронный Интеграл С-01 (рег.№ 44154-16)

Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17), верхняя граница диапазона измерений объемного расхода 0,063 мЗ/ч, кл. точности 4

Трубка фторопластовая по ТУ 6-05-2059-87. диаметр условного прохода 5 мм. толщина стенки 1 мм*

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см2*

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (характеристики приведены в Приложении А)

Рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15)

Продолжение таблицы 2

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А настоящей МП-212/10-2020;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/2.

  • 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением -действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

3 Требования безопасности
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 3.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.5 К поверке допускаются лица, изучившие эксплуатационную документацию.

4 Условия поверки

от +15 до +25 от 30 до 80 101,3+4,0

760 ±30

температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа

мм рт.ст.

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • - исправность устройств управления;

  • - соответствие маркировки требованиям эксплуатационной документации.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего осуществляется процедура автоматического тестирования и газоанализатор переходит в режим прогрева, а после этого в режим измерений.

  • 6.2.2. Результат опробования считают положительным, если газоанализатор перешел в режим измерения, а также отсутствует информация о неисправности.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора путем сличения номера версии ПО, отображаемого на дисплее при включении газоанализатора;

  • - сравнивают полученные данные с идентификационными данными указанными в таблице 1.

6.3.1 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

В DetectionMobile

Номер версии (идентификационный номер) ПО

М3.23

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение погрешности газоанализатора

Определение погрешности газоанализатора проводят в следующем порядке:

  • 1) Собирают схему проведения поверки, приведенную на рисунке 1 Приложения Б настоящей МП-212/10-2020.

  • 2) Подают на вход газоанализатора ГС с расходом от 0,5 до 1 дм3/мин в последовательности -№№ 1-2-3-2-1-3;

  • 3) После стабилизации показаний (через 3-5 минут после начала подачи ГС) фиксируют значение, отображаемое на дисплее газоанализатора;

  • 4) Значение приведенной погрешности (yi, %) газоанализатора, рассчитывают по формуле:

Г/ =       ■ 100%                    (1)

где С/ - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля, % (млн'1);

Cf - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн'1);

Св - верхнее значение диапазона измерений, объемная доля, % (млн-1).

  • 5) Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В настоящей МП-212/10-2020.

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 7.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 7.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

В.В. Гуря

Стажер

А.Ф. Исангужин

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ГС№1

ГС №2

ГС№3

Диоксида углерода (СОг)

от 0 до 2000 млн'1

азот1)

1000 ±100 млн'1

1900 ±100 млн'1

ГСО 10706-2015

Оксида углерода (СО)

от 0 до 25 млн'1

азот

12,5 ±2 млн'1

23 ±2 млн'1

ГСО 10706-2015

Кислорода (Ог)

от 0 до 40 % об.д.

азот

15 ±2%

об.д.

37 ±3 % об.

д.

ГСО 10506-2014

*) Азот о.ч. сорт 1-ый по ГОСТ 9293-74.

Приложение Б

(обязательное)

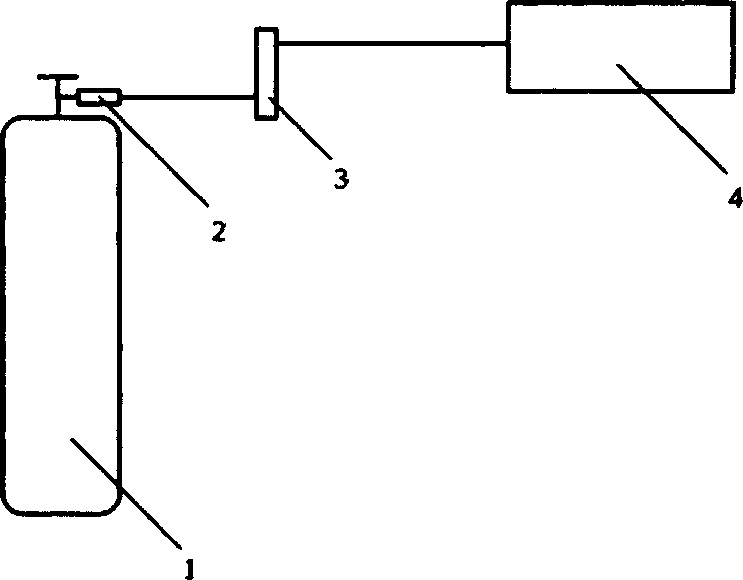

Схема подачи ГС на газоанализаторы B-DETECTION PLUS m

  • 1 - источник ГС (баллон, ГГС 03-03 и т.д.)»

  • 2 - вентиль тонкой регулировки;

  • 3 - ротаметр (индикатор расхода);

  • 4 - газоанализатор;

Рисунок 1 - Схема подачи ГС на Газоанализаторы B-DETECTION PLUS m

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной1) погрешности, %

Диоксид углерода (СО2)

от 0 до 2000 млн'1

±4

Оксид углерода (СО)

от 0 до 25 млн'1

±3,5

Кислород (Ог)

от 0 до 40 % об.д.

±1

*) - приведенная погрешность нормирована к верхнему значению диапазона измерений.
